频谱分析仪怎么测干扰信号？

使用频谱分析仪测量干扰信号是一种常见的操作，目的是识别和分析系统中可能影响正常运行的电磁干扰。以下是详细的步骤和注意事项：

步骤一：准备工作

1. 设备检查和校准：
   • 确保频谱分析仪处于良好工作状态。
   • 检查并清洁所有连接器、探头和电缆。
   • 进行频谱分析仪的自检和校准。
2. 选择适当的测试环境：
   • 尽量在屏蔽室内进行测量，以减少外界环境噪声的干扰。
   • 如果在开放环境中测试，尽量选择电磁干扰较少的区域。

步骤二：连接信号源

1. 连接被测设备：
   • 使用同轴电缆或适合的探头将被测设备的输出端与频谱分析仪的输入端口连接。
2. 检查连接：
   • 确保所有连接牢固无误，避免松动或接触不良导致的测量误差。

步骤三：设置频谱分析仪参数

1. 中心频率（Center Frequency）：
   • 根据已知的干扰信号频段设定中心频率。如果干扰频段未知，可以先扫描整个频段。
2. 扫宽（Span）：
   • 设定一个较大的跨度以进行初步扫描，例如100 MHz。
   • 确定干扰频段后，缩小跨度以获得更高的分辨率，例如1 MHz或更小。
3. 分辨率带宽（RBW, Resolution Bandwidth）：
   • 设定较小的RBW以提高频谱分辨率，例如1 kHz或更小。
4. 视频带宽（VBW, Video Bandwidth）：
   • 设置为RBW的1/10至1/100，用于平滑显示。
5. 参考电平（Reference Level）：
   • 根据预计的信号强度设定参考电平，确保信号在显示范围内。

步骤四：执行测量

1. 观察频谱图：
   • 观察频谱图上的信号峰值，识别出干扰信号的位置和强度。
2. 调整显示：
   • 调整中心频率、扫宽、RBW和VBW，以便更清晰地观察和分析干扰信号。

步骤五：分析干扰信号

1. 峰值检测：
   • 使用频谱分析仪的峰值检测功能标记干扰信号的峰值位置。
2. 频谱比较：
   • 进行多个频谱的比较，找出不同条件下干扰信号的变化情况。
3. 时域分析：
   • 如果频谱分析仪支持时域功能，可切换到时域模式对干扰信号进行进一步分析，了解其时间特性。

步骤六：记录和报告

1. 数据保存：
   • 保存频谱图和相关数据，可以利用频谱分析仪的内置存储功能或通过外部接口传输数据到计算机。
2. 生成报告：
   • 整理和分析测量数据，生成详细的测量报告，包括干扰信号的频率、幅度和时间特性等。

实际示例

这里用信号发生器叠加一个正弦信号模拟干扰：

1. 准备工作
   • 校准频谱分析仪，确保设备正常工作。
2. 连接信号源
   • 将信号发生器输出连接到频谱分析仪的输入端。
3. 设置参数
   • 中心频率设为输出信号频段，这里设置50 MHz。
   • 扫宽设为80 MHz。
   • RBW和VBW设到合适档位，能够观察到主信号和干扰信号峰值。
   • 参考电平设为0 dBm。

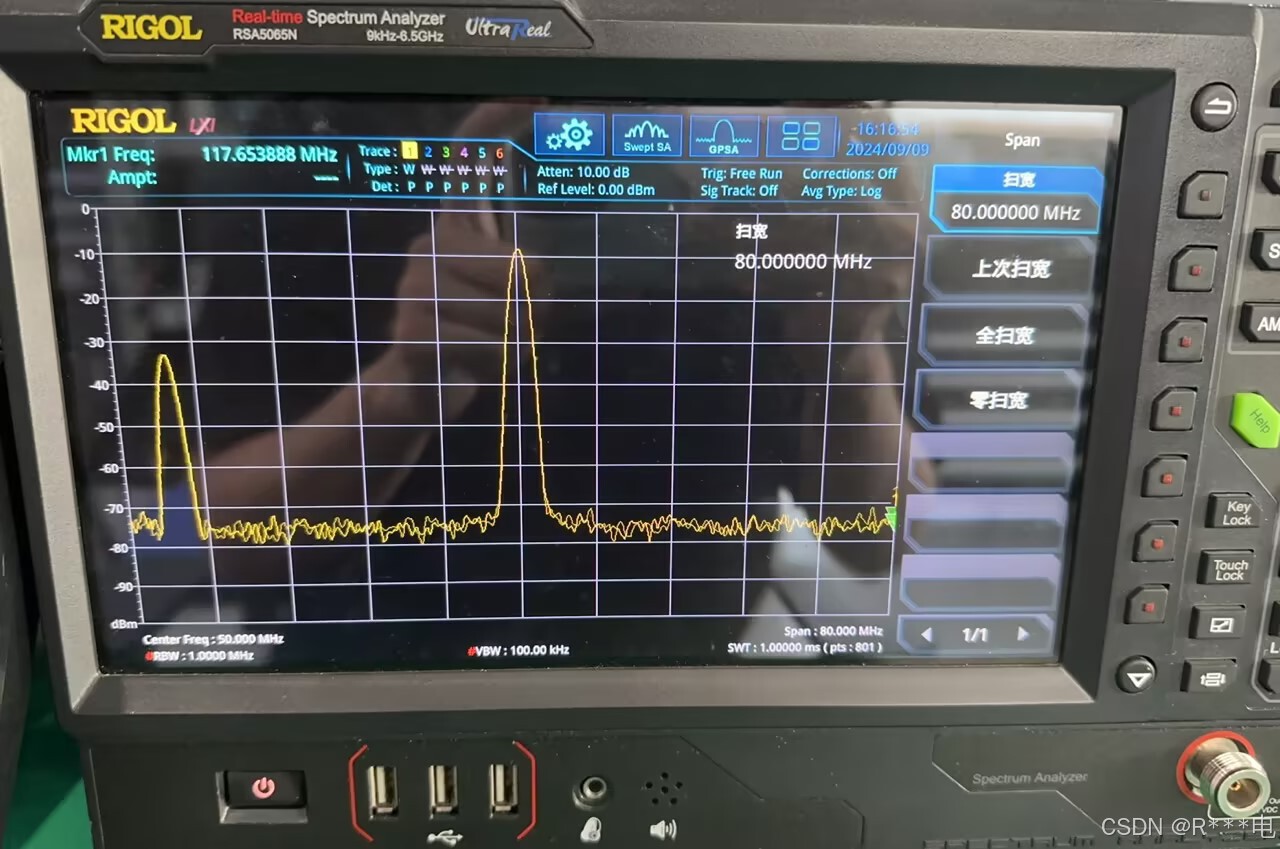

图为普源精电RSA5000频谱分析仪

1. 执行测量
   • 启动扫描，观察频谱图，找到干扰信号的位置和强度。

可以看到，当前的干扰信号位于15.1MHz处，信号强度-33.08dbm。

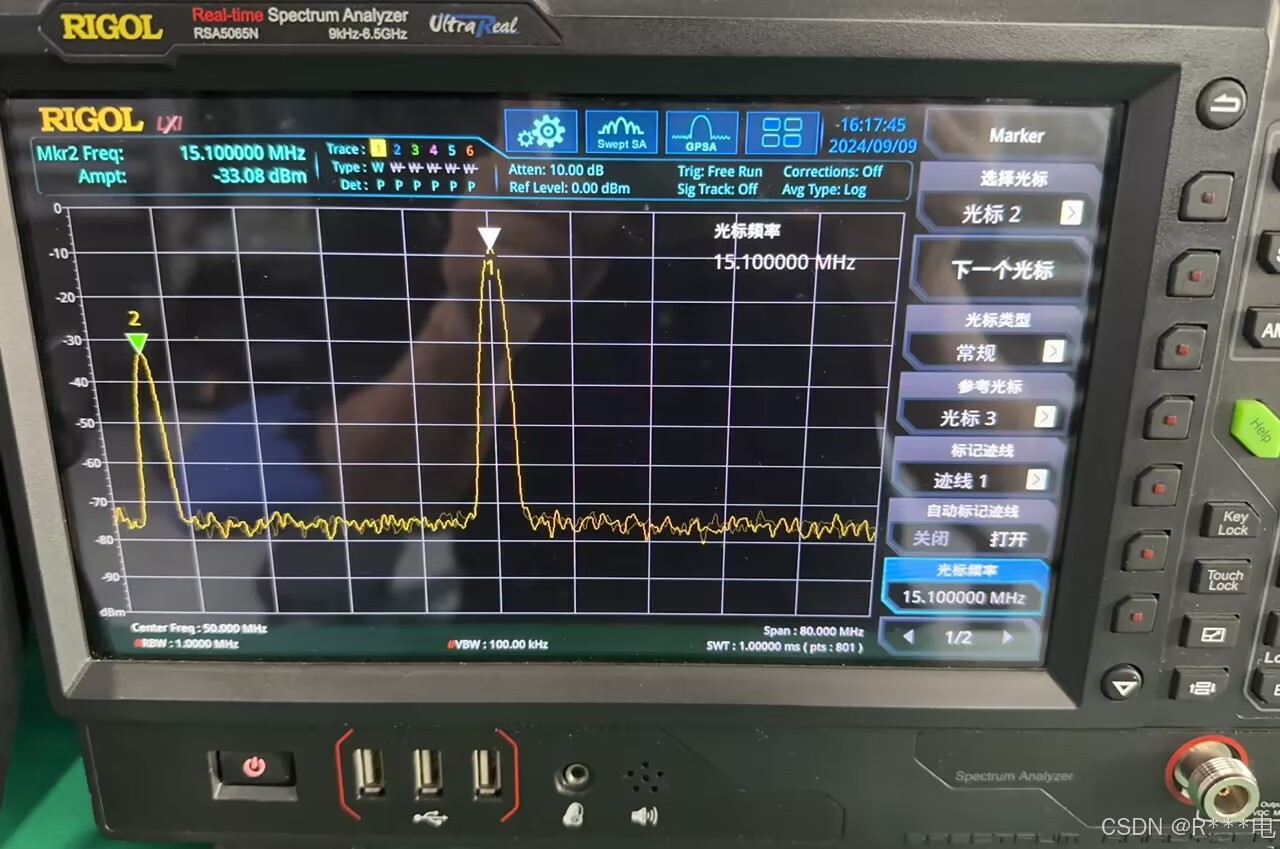

图为普源精电RSA5000频谱分析仪

1. 分析干扰信号
   • 使用峰值检测功能标记干扰信号峰值。
   • 比较不同时间点的频谱，找出干扰信号的变化规律。
2. 记录和报告
   • 保存频谱图和数据。
   • 生成详细的测量报告，记录干扰信号的频率、幅度和时间特性。

总结

通过合理设置和操作频谱分析仪，可以有效地测量和分析干扰信号。这些步骤帮助你识别干扰源，并采取相应措施改善系统性能，确保设备的正常运行。
