如何生成复杂的调制信号？

产生复杂的调制信号是现代通信系统和信号处理的重要组成部分。调制技术使得信息可以通过无线或有线渠道有效传输，广泛应用于各种通信系统中，如广播、卫星通信、移动通信等。以下是生成复杂调制信号的详细步骤和相关技术。

1. 调制基本概念

调制是将信息信号嵌入到载波信号中的过程。载波是一种频率较高且稳定的信号，通过调制，信息被映射到载波的某些属性上，例如幅度、频率或相位。常见的调制类型包括：

• 幅度调制 (AM): 改变载波信号的幅度。
• 频率调制 (FM): 改变载波信号的频率。
• 相位调制 (PM): 改变载波信号的相位。

复杂调制信号通常指的是结合多种基本调制技术或使用高级调制方案如正交振幅调制 (QAM)、正交频分复用 (OFDM) 等。

2. 信号生成工具和设备

生成复杂调制信号需要一些专业的硬件和软件工具，包括：

• 矢量信号发生器: 用于生成各种形式的模拟和数字调制信号。
• 数模转换器 (DAC): 将数字信号转换为模拟信号。
• 专用软件: 如MATLAB、LabVIEW等工程软件，用于设计和仿真调制信号。

3. 生成调制信号的一般步骤

3.1 定义基带信号

基带信号是未调制的原始信息信号，它可以是音频、视频或数据。对于数字基带信号，通常需要进行编码和成帧处理。常见的编码方式包括：

• 曼彻斯特编码
• NRZ码
• BPSK/QPSK编码

3.2 选择载波信号

选择合适的载波频率非常关键。载波频率取决于信道特性和应用需求。例如，AM和FM广播分别使用中频和超高频段，而卫星通信则使用微波频段。

3.3 调制过程

根据所需的调制类型，执行相应的调制操作。

幅度调制 (AM):

markdown复制代码

x(t) = [A + m(t)] * cos(2πft)

其中，m(t) 是基带信号，f是载波频率。

频率调制 (FM):

markdown复制代码

x(t) = A * cos[2πft + β ∫ m(t) dt]

其中，β 是调制指数。

相位调制 (PM):

markdown复制代码

x(t) = A * cos[2πft + k * m(t)]

其中，k 是相位灵敏度。

3.4 高级调制技术

正交振幅调制 (QAM): QAM是一种在同一个频率上同时调制两个载波（同相和正交）的技术。它能够显著提高带宽利用率。

正交频分复用 (OFDM): OFDM将整个带宽划分为多个子载波，每个子载波上独立进行调制，从而提升抗干扰能力和频谱效率。

4. 仿真与实现

使用仿真软件可以方便地设计和测试调制信号。例如，在MATLAB中，可以通过以下步骤生成一个16-QAM信号：

matlab复制代码

% 生成随机二进制数据流

data = randi([0 1], 1000, 1);

% 16-QAM调制

modData = qammod(data, 16);

% 绘制星座图

scatterplot(modData);

title('16-QAM Constellation');

5. 实际应用中的考虑因素

5.1 噪声和干扰

在实际通信系统中，噪声和干扰不可避免。设计调制信号时需要考虑信号的鲁棒性和误码率（BER）。

5.2 带宽效率

带宽效率衡量了单位频带内能够传输的信息量。高级调制技术如QAM和OFDM能够提高带宽效率，但也对信道条件提出更高要求。

5.3 多径效应

无线传播环境中，信号可能会通过不同路径到达接收端，导致多径效应。这会引起信号失真，需要采用均衡技术进行补偿。

6. 硬件实现

使用矢量信号发生器可以生成QAM、OFDM复杂调制信号。以下是一个典型的设置流程（以RIGOL DSG3136B-IQ射频源输出QAM调制信号为例）：

1. 配置基带信号: 使用内置或外部生成基带信号。

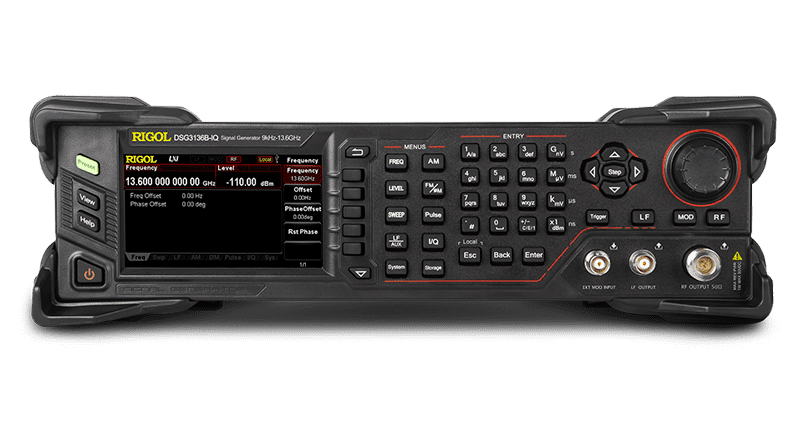

普源DSG3136B-IQ射频源

1. 选择调制类型: 在上位机界面选择所需的调制方式，如16QAM等。

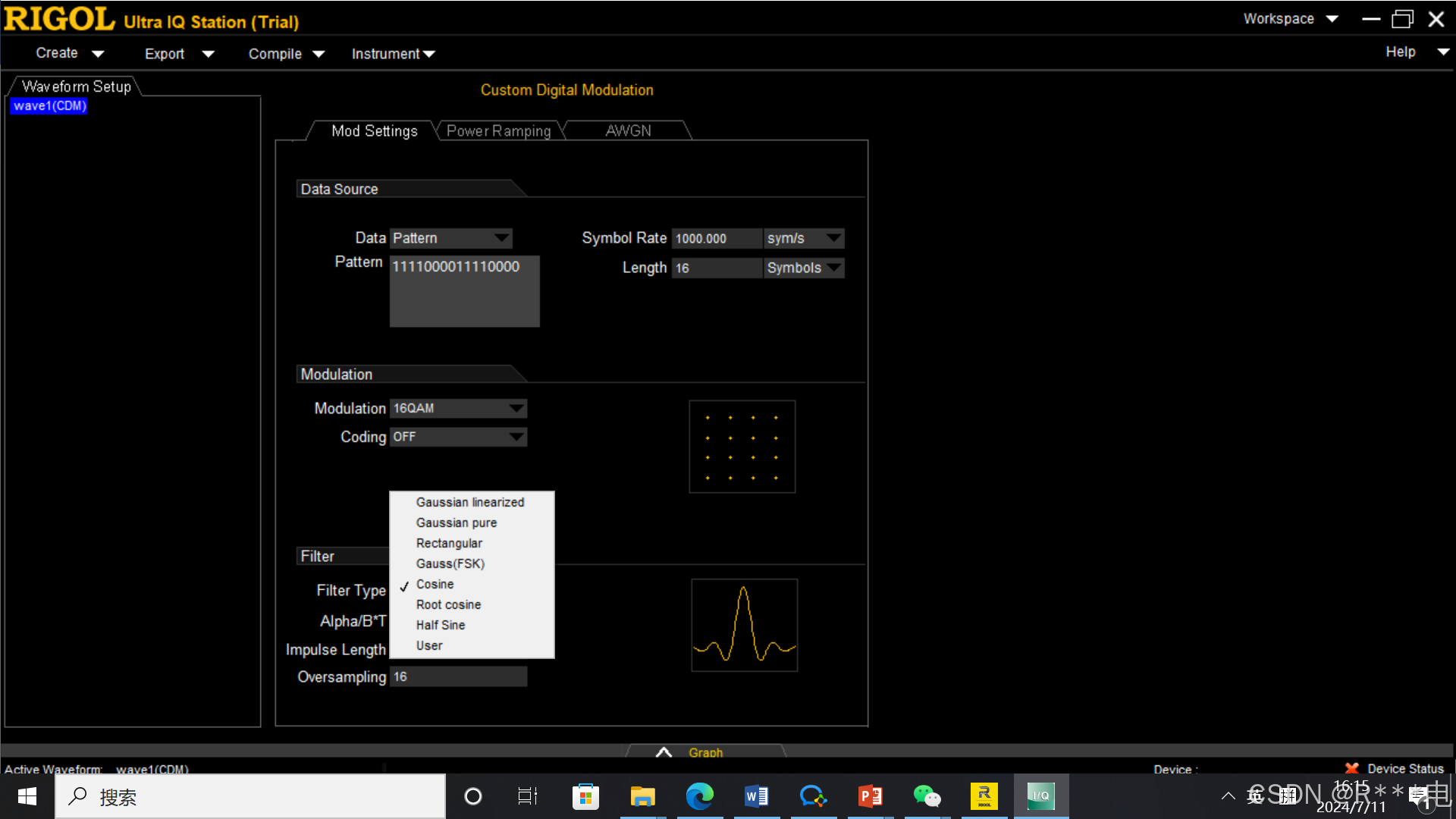

普源Ultra IQ Station(Trial)

1. 设定参数: 配置数据、符号速率、滤波器等。

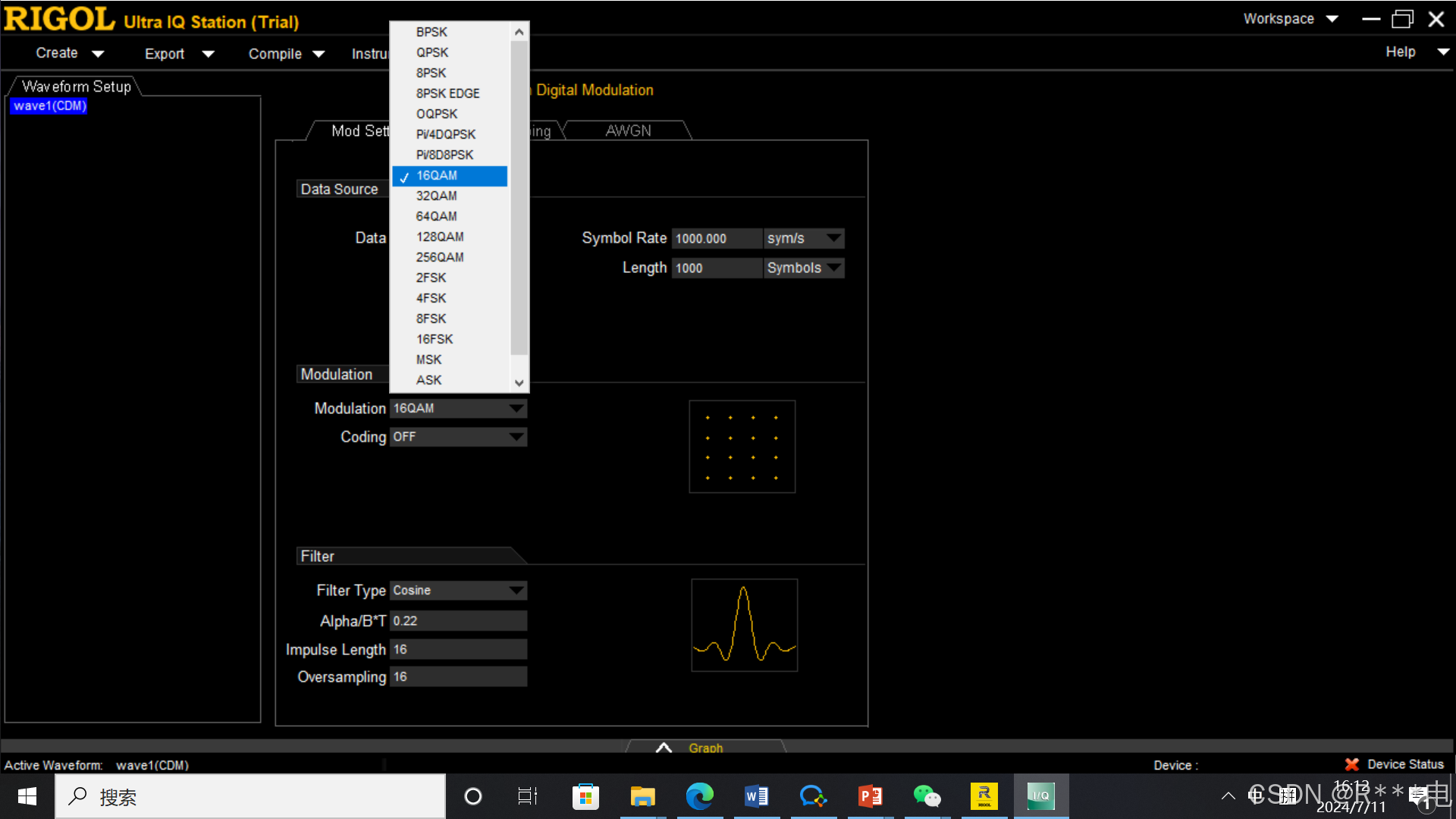

普源Ultra IQ Station(Trial)

1. 输出信号: 调整输出功率，确保信号强度适合测量或传输要求。

总之，生成复杂调制信号是一个涉及多学科知识的任务，从理论设计到实际实现都需要全面的理解和实践。无论是通过软件仿真还是使用专业硬件设备，掌握这些技术对于现代通信系统的设计和优化至关重要。
