电磁兼容性（Electromagnetic Compatibility, EMC）是指电子设备和系统在其工作环境中能够正常运行，并且不会对周围其他电子设备和系统产生有害干扰的能力。随着电子技术和无线通信的发展，电磁环境变得越来越复杂，确保设备的电磁兼容性成为一项重要任务。本文将详细介绍什么是电磁兼容性测试，以及为什么需要进行这种测试。

1. 电磁兼容性的基本概念

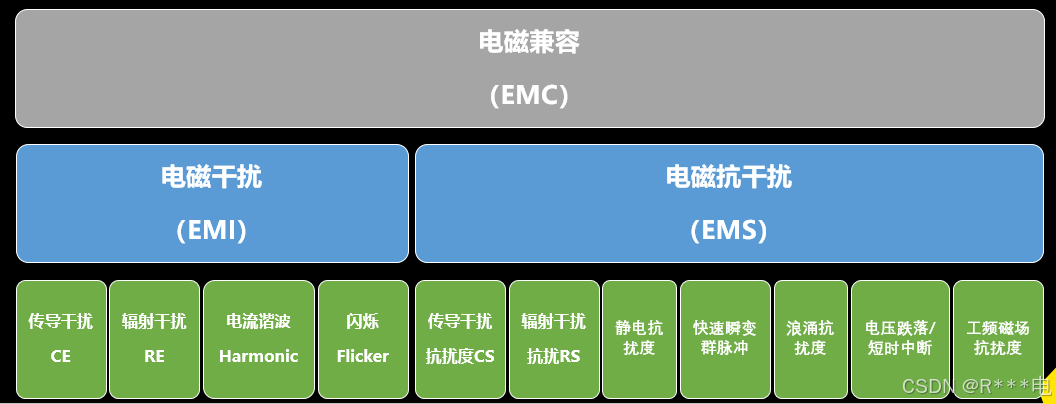

电磁兼容性主要包括两个方面：

电磁干扰（Electromagnetic Interference, EMI）：设备或系统在运行过程中，向外部环境发出的不希望的电磁能量，这些能量可能会影响其他电子设备的正常工作。
抗扰度（Immunity or Susceptibility）：设备或系统在面临外部电磁干扰时，仍能保持其预期功能和性能的能力。

2. EMC测试的类型

EMC测试通常分为两大类：发射测试和抗扰度测试。

发射测试

发射测试的目的是测量设备在工作过程中释放到外部环境中的电磁能量，以确保其不超过规定的限值。常见的发射测试包括：

传导发射（Conducted Emissions）：测量通过电源线或信号线传导出的电磁干扰。
辐射发射（Radiated Emissions）：测量设备通过空间辐射出的电磁干扰。

抗扰度测试

抗扰度测试评估设备在受到外部电磁干扰时，能否继续正常工作。常见的抗扰度测试包括：

静电放电（ESD）测试：模拟设备在操作过程中可能受到的静电放电情况。
射频电磁场辐射抗扰度测试：模拟设备在电磁环境中可能受到的射频干扰。
电快速瞬变脉冲群（EFT/B）测试：模拟设备在电源或信号线中可能受到的短时间高频干扰。

3. 为什么需要进行EMC测试

确保产品符合法规要求

各国和地区通常都有专门的EMC法规和标准，要求电子设备必须通过相应的EMC测试才能合法销售。例如，欧盟的CE认证、美国的FCC认证和中国的CCC认证。这些法规和标准旨在减少电磁污染，保护公共资源和环境。通过EMC测试，可以确保产品符合当地的法律法规要求，避免因不合规而导致的市场准入障碍和法律风险。

提升产品质量和可靠性

EMC测试通过检测产品在各种电磁环境下的性能，可以发现并解决潜在的设计缺陷，从而提升产品的质量和可靠性。例如，通过静电放电测试，可以识别出设备在操作过程中容易受静电影响的部分，并采取相应的防护措施。通过辐射抗扰度测试，可以确保设备在高电磁环境下仍能稳定运行。总之，EMC测试是产品质量控制的重要环节，有助于提升产品的竞争力和客户满意度。

避免互相干扰，保护用户体验

现代社会充满了各种电子设备，如智能手机、计算机、电视、医疗设备等。若这些设备未经过充分的EMC测试，可能会产生严重的电磁干扰，影响彼此的正常使用。例如，未经EMC测试的无线设备可能会干扰邻近的Wi-Fi网络，导致网络速度下降或断网；某些医疗设备受到电磁干扰后，可能无法正确执行诊疗程序，危及患者生命。通过EMC测试，可以有效减少设备之间的电磁干扰，保障用户的正常使用体验。

避免产品召回和品牌损失

如果未经过EMC测试的产品投放市场后，被发现存在严重的电磁兼容性问题，不仅会导致产品退市和召回，还可能造成品牌形象的严重损害。例如，在汽车行业，如果车载电子设备在行驶过程中出现电磁兼容性问题，可能导致车辆失控，危及驾驶员和乘客的安全。一旦发生这样的事件，相关企业不仅面临巨额的经济损失，还将承受难以挽回的信誉损失。通过严格的EMC测试，可以尽早发现和解决潜在问题，降低产品返修率和召回风险，保护企业品牌形象。

4. 实施EMC测试的步骤

实施EMC测试通常包括以下几个步骤：

步骤一：制定测试计划

在产品研发初期，应根据目标市场的法规和标准要求，制定详细的EMC测试计划。测试计划应包括待测项目、测试方法、合格判定标准等内容。

步骤二：选择测试实验室

选择具备资质和经验的第三方测试实验室，确保测试结果的公正性和可信度。可以选择通过国际标准化组织（ISO）或国家级认证的实验室。

步骤三：准备测试样品

根据测试计划准备测试样品，确保样品状态与实际产品一致。同时，准备好必要的配件和工具，以便测试过程中使用。

步骤四：执行测试

按照测试计划和标准要求，逐项进行EMC测试。记录测试数据，并与合格判定标准进行对比分析。如果发现不合格项，需要及时排查原因并调整设计，再次进行测试验证。

步骤五：编写测试报告

测试完成后，整理测试数据和结果，撰写详细的测试报告。测试报告应包括测试样品信息、测试方法、测试结果、合格判定等内容。
