1.什么是EMC测试

EMC，即电磁兼容，Electro Magnetic Compatibility，主要包括两个方面的含义：EMS和EMI。

EMS指电磁抗扰度，是指该设备应能在一定的电磁环境下正常工作。
EMI指电磁骚扰，即该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响。

EMC是产品质量最重要的指标之一，测试目的是检测电器产品所产生的电磁辐射对人体、公共场所电网以及其他正常工作之电器产品的影响。

EMC设计与EMC测试是相辅相成的。EMC设计的好坏是要通过EMC测试来衡量的。只有在产品的EMC设计和研制的全过程中，进行EMC的相容性预测和评估，才能及早发现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。

2.EMC标准的发布和管理者

世界公认最权威的三大国际标准化组织：

IEC（国际电工委员会）：下设多个技术委员会，其中从事EMC的主要为CISPR（国际无线电干扰特别委员会），TC77（第77技术委员会）以及其他相关的技术委员会。
ISO（国际标准化组织）：1947年成立，非政府组织，总部在瑞士日内瓦。汽车电磁兼容标准的主要发布单位。
ITU（国际电信联盟）：政府间组织，总部在瑞士日内瓦.联合国的任何一个主权国家都可以成为ITU的成员。

我国的标准管理和发布单位是国家标准化管理委员会（SAC），IEC标准已广为欧洲、美国、日本、中国等地区和国家采用，在消除国际技术贸易壁垒和产品符合性认证中发挥着重要的作用。例如，本文中要介绍的GB/T17626.X，其中大部分内容就是参考了国际标准IEC61000-4-X系列。

1、按区域来分：EMC标准主要分为国际标准（IEC）、欧盟标准（EN）、中国国家标准（GB/T）等;
2、在国内：EMC标准主要分为国家标准、行业标准（例如：能源局）、企业标准（例如：国家电网）等；
3、EMC标准的严格性，一般来说：企业标准＞行业标准＞国家标准；
4、EMC的标准主要分为基础标准、通用标准、产品（类）标准，架构如下图 1所示；
5、通用标准主要按照设备的使用环境来分类，主要分为”居住、商业和轻工业环境“和“工业环境”；
6、产品类标准主要按照设备的行业类型来分类，主要分为“信息技术设备”、“测量、控制和实验室用的电设备”和“声音和电视广播接收机及有关设备”等；
7、产品做EMC测试时，参考的标准：国家标准和行业标准都得满足（主要还是看市场和客户的需求）；
8、参考国家标准时优先级如下：产品标准＞产品类标准＞通用标准；
9、以下列举的标准都是国家标准，且暂未发现EMI（发射）的基础标准；
10、具体测试的标准为EMC基础标准，其具体项目如图 2所示。

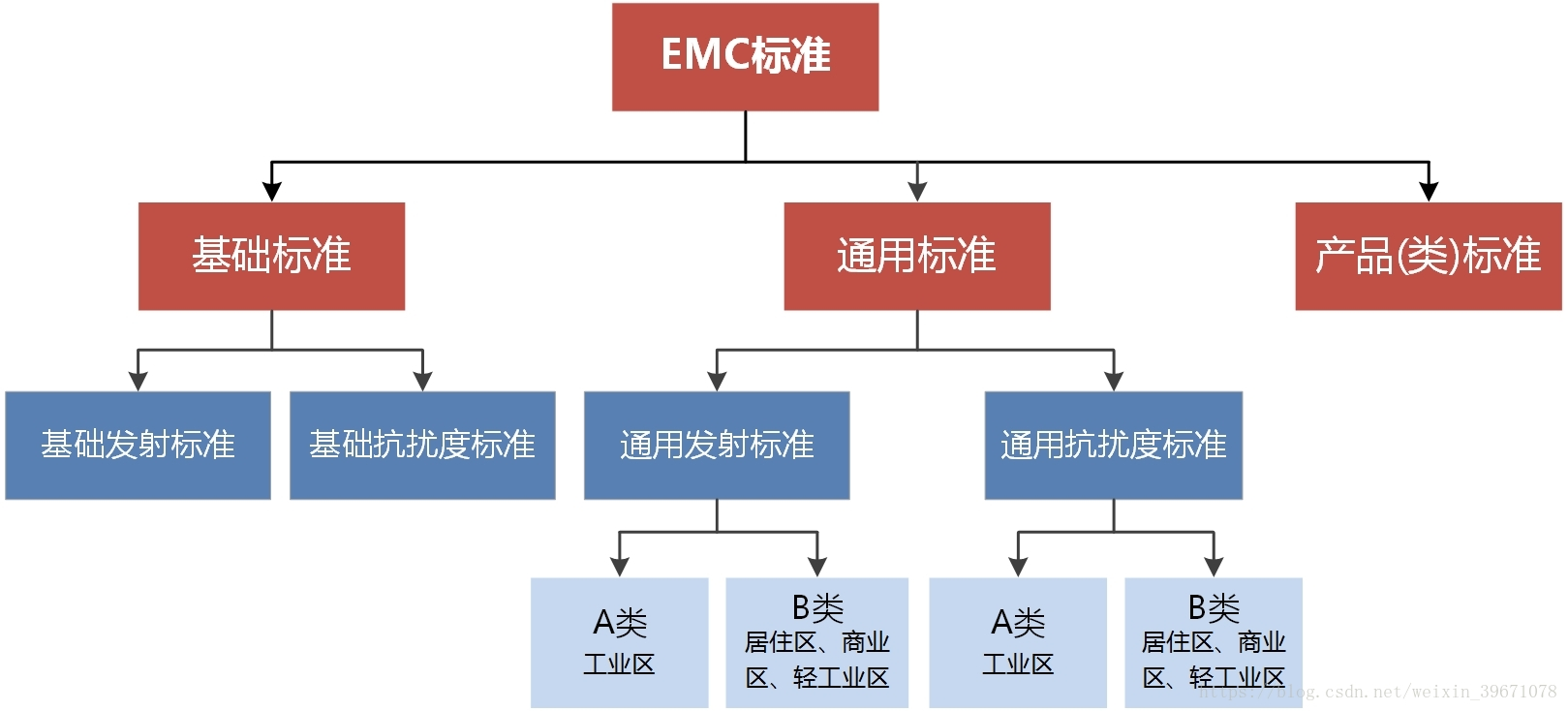

图 1 EMC标准架构

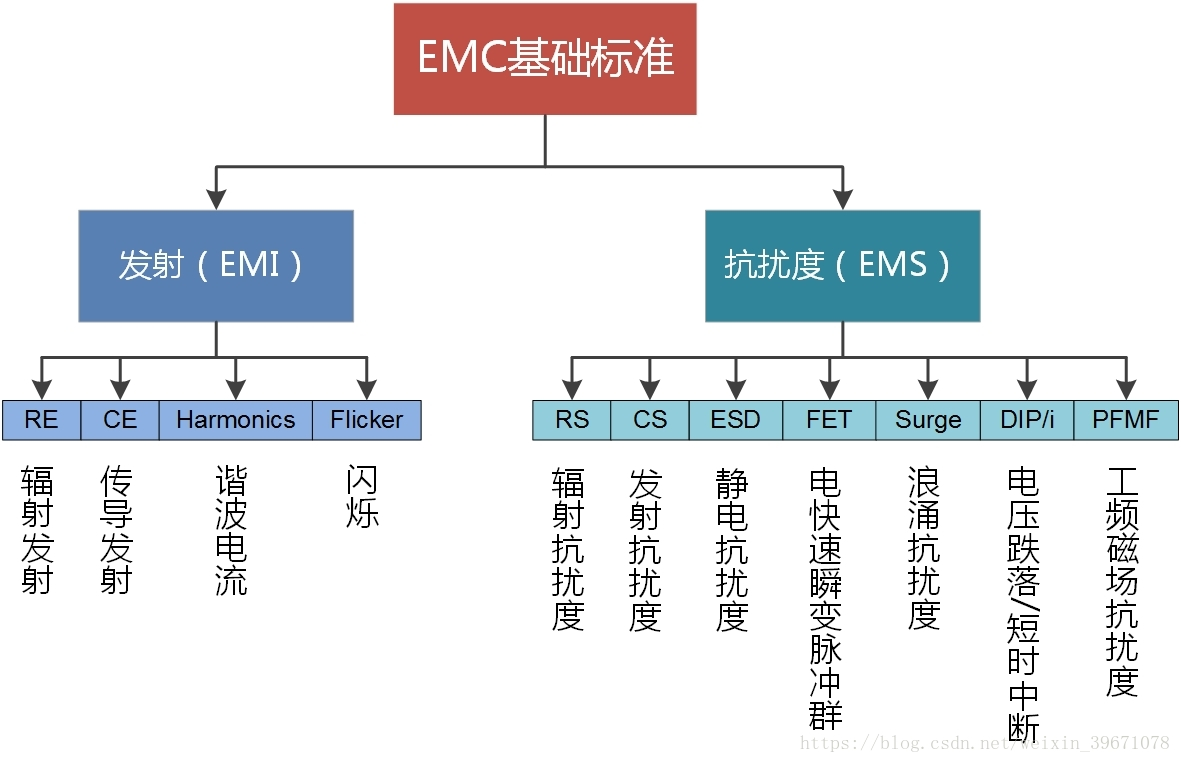

图 2 EMC基础标准（测试项目）

3.GB/T 17626.X系列国家标准

国家推荐性标准《电磁兼容试验和测量技术 GB/T 17626》系列

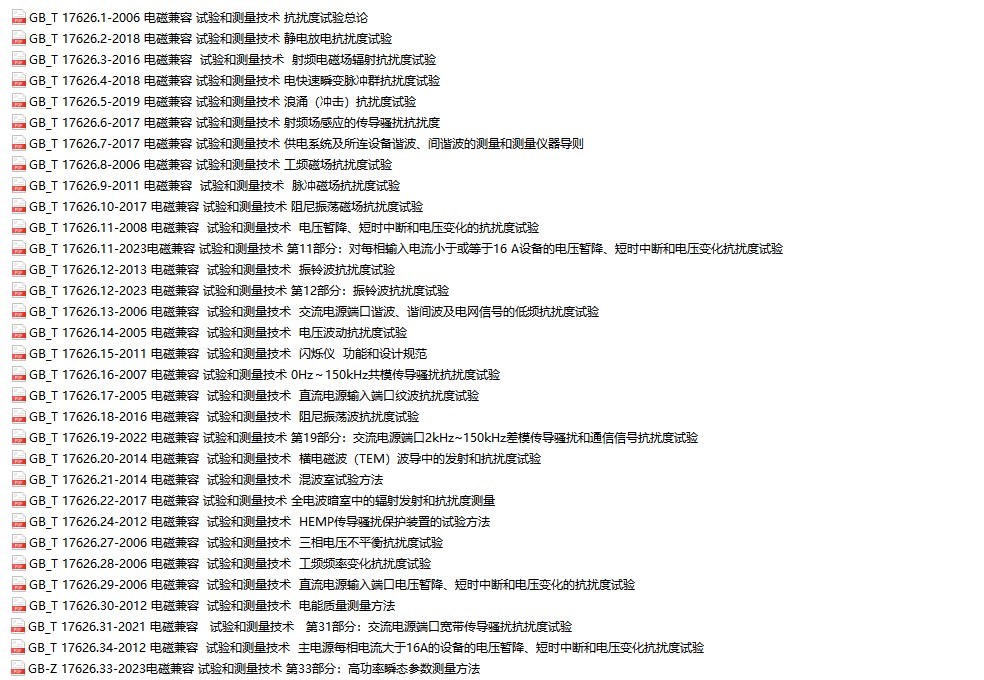

最新版标准如下：EMS（抗扰度）（共32个）具体测试详情见下载资源

其中 EMI（发射）标准：GB 17625.1~15；

通用标准：GB 17799.1~6；

产品（类）标准：/；

以上均不列举，不涉及所在领域。

4.EMC试验的选择

设备应接受其可靠性要求所必需的全部试验，但从经济上考虑，试验的项目应合理地限制到最少。

你的电子设备适用的试验项目取决于如下几个因素：

影响设备的骚扰类型：磁场、电场
环境条件：室内、室外、温度、湿度等
要求的可靠性和性能：家用电器、工业控制、汽车军工等
经济约束
设备的特性

抗扰度试验可应用于设备的各个阶段，如：

研发试验
型式试验
验收试验
生产试验

如果你的产品有专用的产品标准，那么应该优先选择专用标准，再考虑通用标准。本文介绍的GB/T 17626系列标准是属于通用性标准。如汽车电子专用的几个EMC测试标准：

GB/T 21437.3-2012 道路车辆由传导和耦合引起的电骚扰
GB14023-2006 车辆、船和由内燃机驱动的装置无线电骚扰特性
GB18655-2002 用于保护车载接收机的无线电骚扰特性的限值和测量方法

对于你的产品应该做哪几项EMC试验，可以查看《GB/T 17626.1-2006电磁兼容试验和测量技术抗扰度试验总论》，标准的第1部分文档，简单介绍了各试验适用的设备类型。

虽然GB/T 17626系列标准包括37个标准，但是对于不同产品的要求也是不一样的，有的产品只需要完成其中几项试验即可。由于每个试验涉及的试验概念、试验等级、试验布置、试验程序、试验结果分析等内容较多，本文只是对几个试验进行简述，详细的介绍可以参考标准文档内容。

常用试验项目列举

5.静电放电抗扰度试验

本试验是为了评估电子设备在受到静电放电时的性能，此外，它还包括从人体到靠近关键设备的物体之间可能发生的静电放电。主要分为接触放电和空气放电。

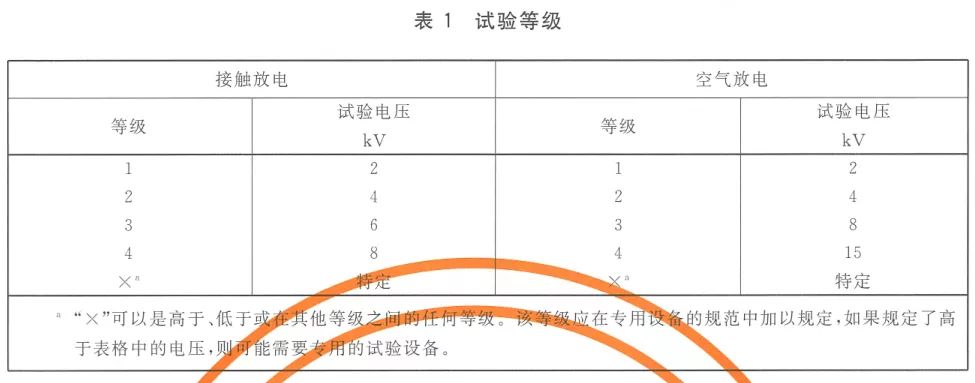

试验等级：

静电的耦合路径主要包括接触放电和空气放电两种：

接触放电：主要针对半成品电子产品，或者是含有金属外壳的电子产品，言下之意就是人体可以接触到的部份，对这一部分采用接触式放电，可以模拟在生产或运输以及使用过程中人体放电导致电子产品损坏的情况。
空气放电：针对塑料外壳或者金属外壳外面涂有绝缘漆的一种放电方式，这种放电方式不通过直接接触而是通过高压静电脉冲击穿空气，传输到产品内部导致电子产品或元器件损坏的一种方式。在进行空气放电时密封好的产品，静电枪对空气放电，但是产品的密封性好，静电没有耦合回路，所以产品不会出现损坏，如果密封性不好，就容易损坏。

6.浪涌(冲击)抗扰度试验

浪涌电压主要在雷电或者是电力系统切换时产生，通过浪涌冲击试验可以评定设备对浪涌电压的抗扰度。

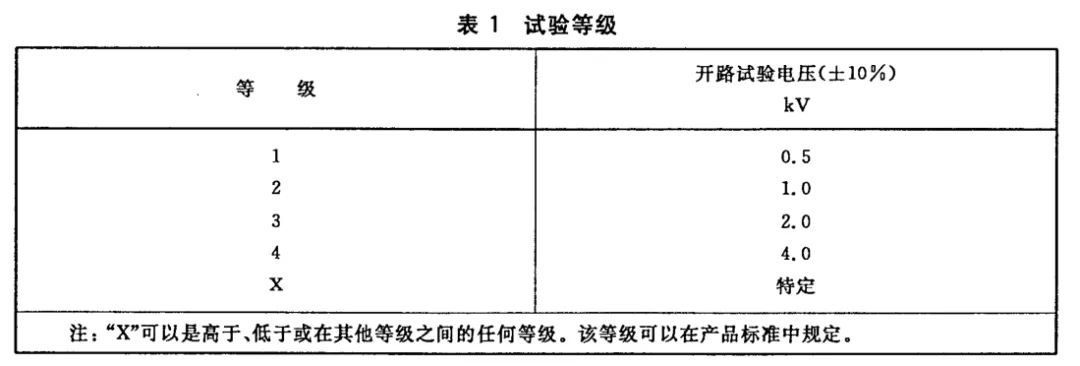

试验等级：

7.电压波动抗扰度试验

本部分适用于每相额定电流不大于16A的电气和/或电子设备。不适用于连接到直流或400Hz交流配电网络的电气和电子设备。有关连接到这些网络的设备的试验在其他的国家标准中给出。特殊电磁环境下要求的抗扰度试验水平及相关的性能判据，在适用的产品、产品类或通用标准中给出。但是很多类型的产品对电压波动不敏感，因此这些设备不需要进行本项试验。

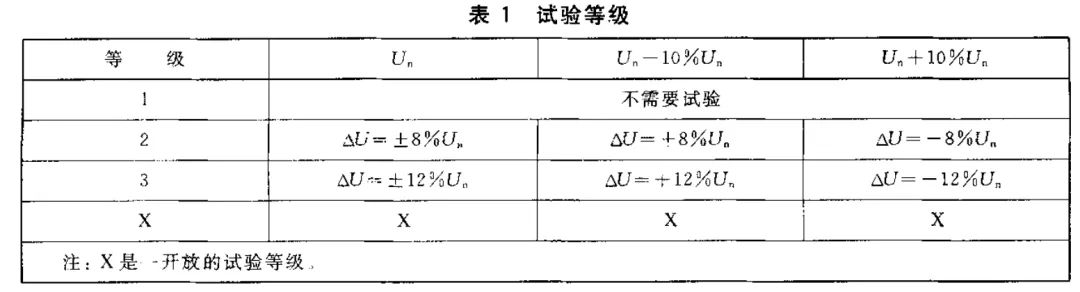

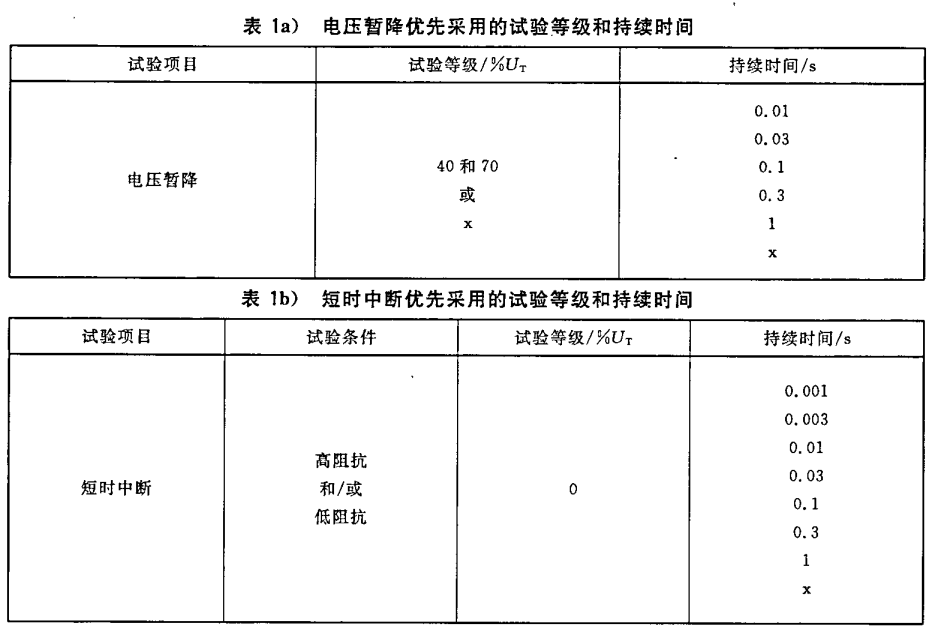

试验等级：

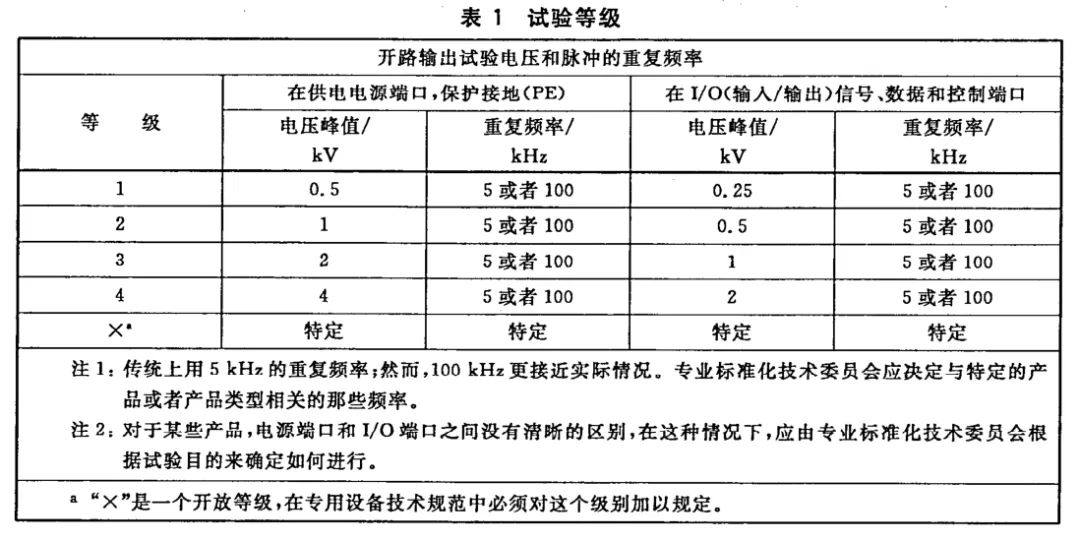

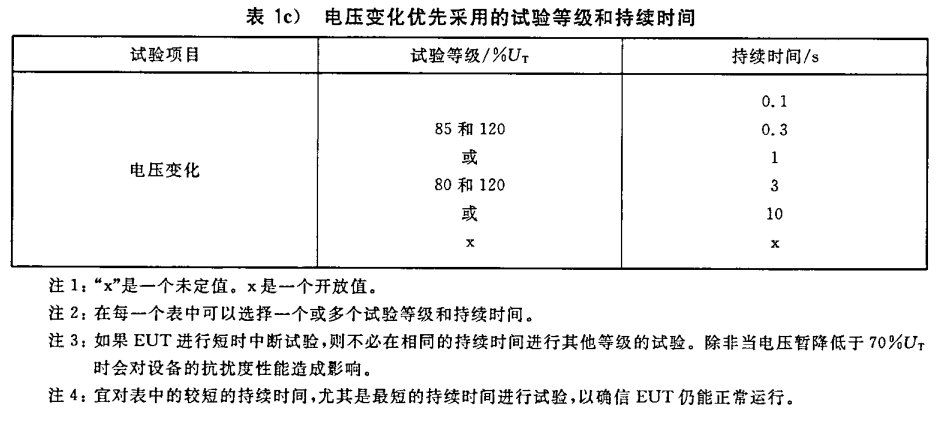

8.电快速瞬变脉冲群抗扰度试验

这个试验的目的主要是为了测试电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能。这个试验是将许多快速瞬变的脉冲组成的脉冲群耦合到电子设备的电源端口，或者是控制信号端口的试验。主要为了验证验证电气和电子设备对诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳等）的各种类型瞬变骚扰的抗扰度。

试验等级：

9.工频磁场抗扰度试验

本部分的目的是建立一个具有共同性和重复性的基准，以评价处于工频（连续和短时）磁场中的家用、商业和工业用电气和电子设备的性能。

试验等级：

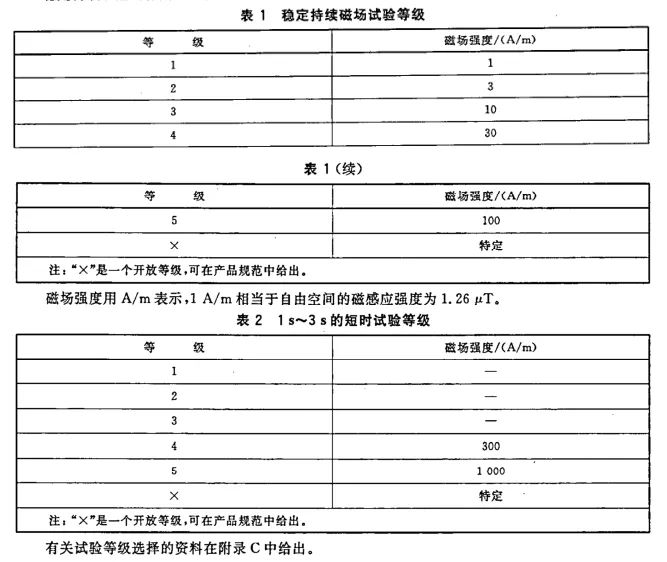

对于磁场试验等级，分为稳定持续磁场试验等级和短时试验等级，如下图：

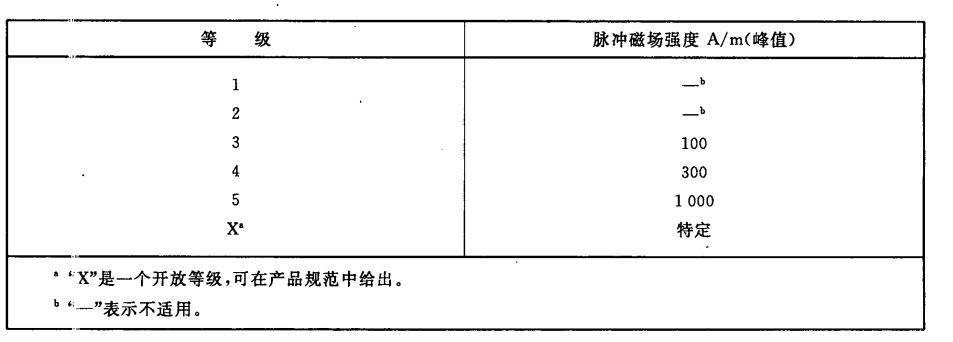

10.阻尼振荡磁场抗扰度试验

当设备遭受与其特定位置和安装条件（例如设备靠近骚扰源）相关的阻尼振荡磁场时，本部分的试验可检验设备的抗扰度。阻尼振荡磁场是由隔离刀闸切合高压母线时产生的。

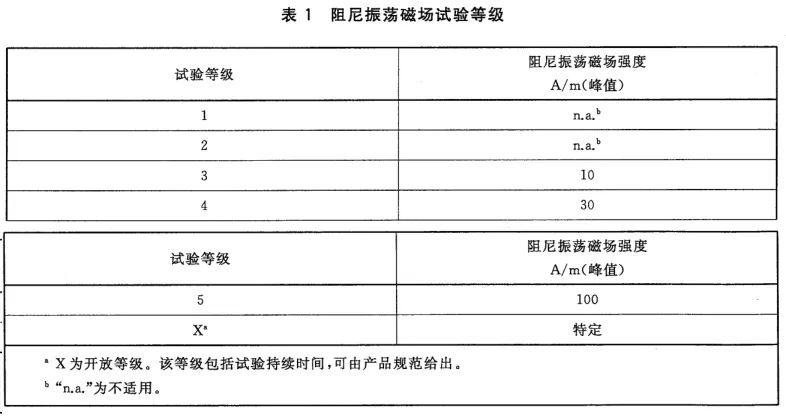

试验等级：

与上一个工频磁场试验施加的稳定不变的磁场不同，顾名思义，施加的磁场是阻尼振荡的磁场，试验等级参数也就只有一个磁场峰值。

11.振铃波抗扰度试验

振铃波（如图1所示）是一种由于电气网络和电抗负载的切换以及电源电路故障和绝缘击穿或雷击而感应到低电压电缆中所产生的典型的振荡瞬态现象。通常，此现象出现在供电网络（高压、中压、低压）以及控制、信号线中。振铃波代表了居住和工业设施中广泛存在的一种电磁环境，适合检验设备对上述具有陡坡特性的脉冲现象的抗扰度，这些脉冲，在没有滤波器作用的条件下，其上升时间为10ns到几百ns的量级，持续时间在10us到100us范围之间。

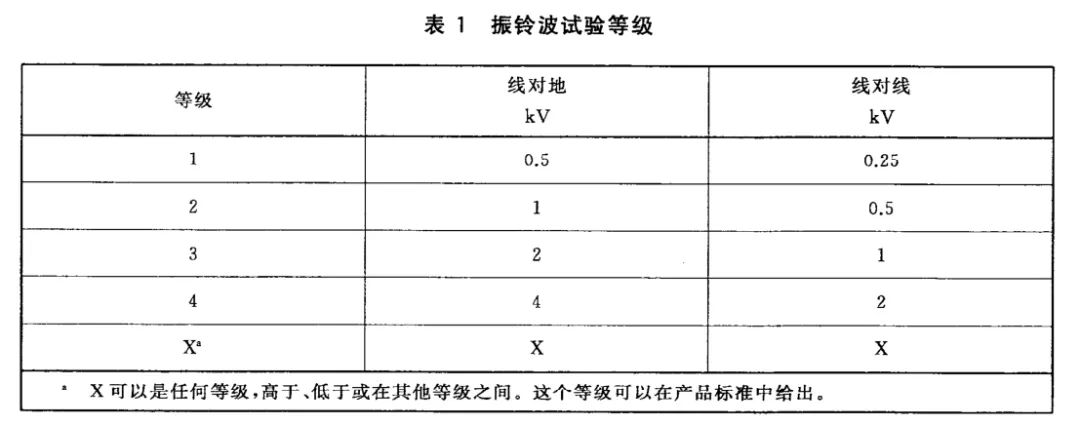

试验等级：

12.射频电磁场辐射抗扰度试验

频电磁场辐射抗扰度简称辐射抗扰度，又称为辐射敏感度，是最基本的电磁兼容抗扰度测试项目之一，指各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力。辐射抗扰度测试设备将辐射干扰进行模拟，再利用辅助装置和耦合部件将其施加到EUT上，并通过一定的监测方式来判断EUT所受影响。

试验等级：

一般试验等级

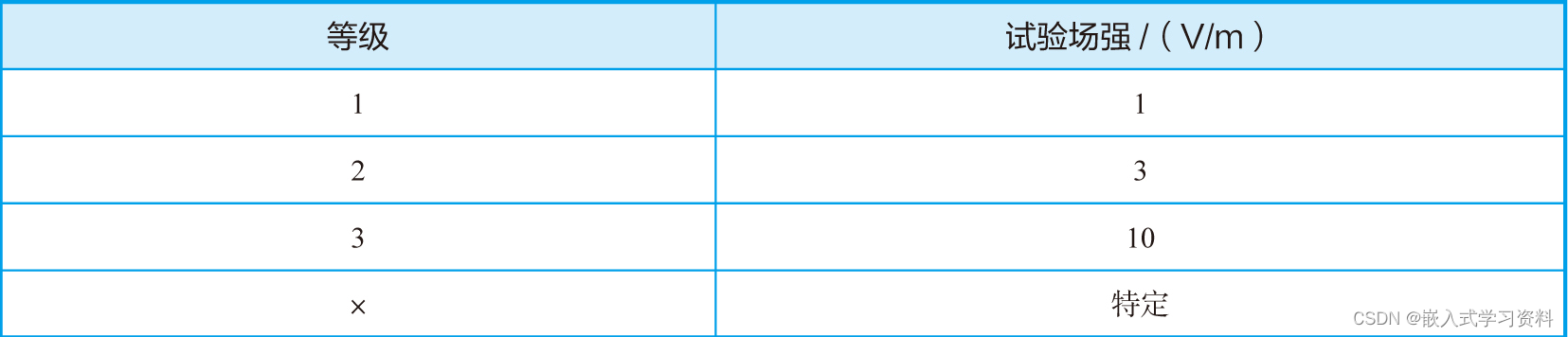

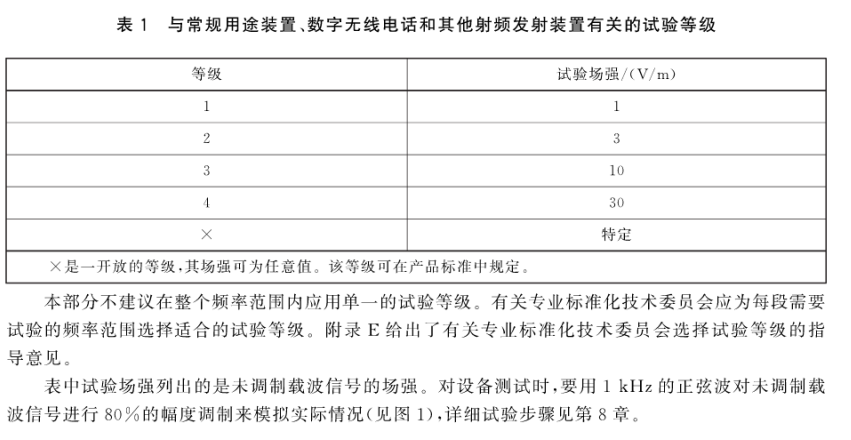

所示为频率范围为80～1000MHz的优选试验等级。

表 80～1000MHz的优选试验等级

注：

1. ×是一个开放级，可在产品规范中规定。

2. 表中给出的是未经调制的信号场强，作为试验设备，要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。

3. 有关产品标准化技术委员会可以在GB/T 17626.3和GB/T 17626.6之间选择比80MHz略高或略低的过渡频率。

4. 有关产品标准化技术委员会在试验中也可以根据需要选择其他调制方式。

保护（设备）抵抗数字无线电话的射频辐射设定的试验等级

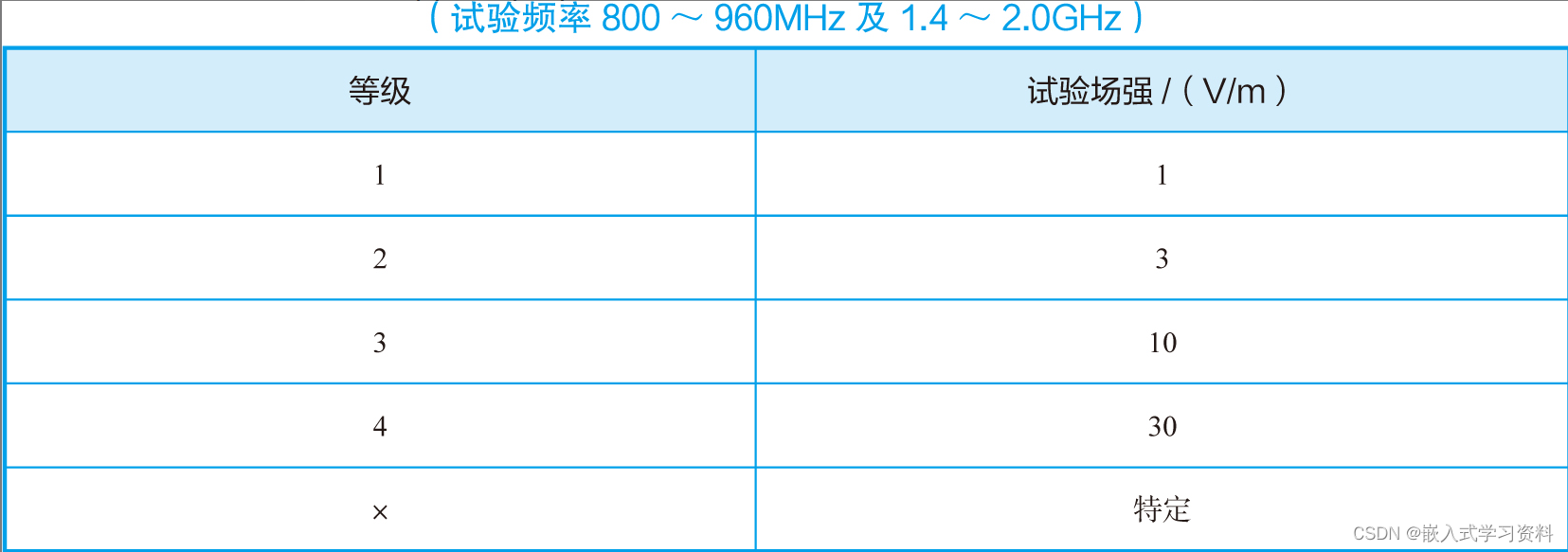

表所示为针对数字无线电话的射频辐射设定的试验等级

注：

1.×是一个开放级，可在产品规范中规定。

2. 表2-9中给出的是未经调制的信号场强，作为试验设备，要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制来模拟实际情况。

3.如果产品仅需符合有关方面的使用要求，则1.4～2.0GHz的试验范围可缩至仅我国规定的具体频段，此时应在试验报告中反映出这一决定。

4.产品标准化技术委员会应对每一频率范围规定合适的试验等级。在此提到的频率范围中，只需对两个试验等级中较高的一个进行试验。

13.射频场感应的传导骚扰抗扰度（CS）

射频场感应的传导骚扰抗扰度是模拟0.15MHz-80MHz之间的空间射频电磁波通过公共网络进入产品的情况。通常对噪声进行1kHz、80%AM的调制。一些产品类标准要求从非公共网络把噪声注入产品，或者使用2Hz、80%AM的调制。

试验等级：

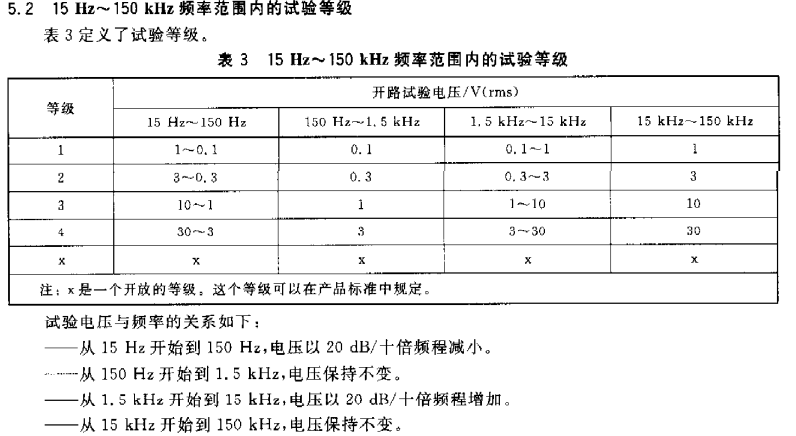

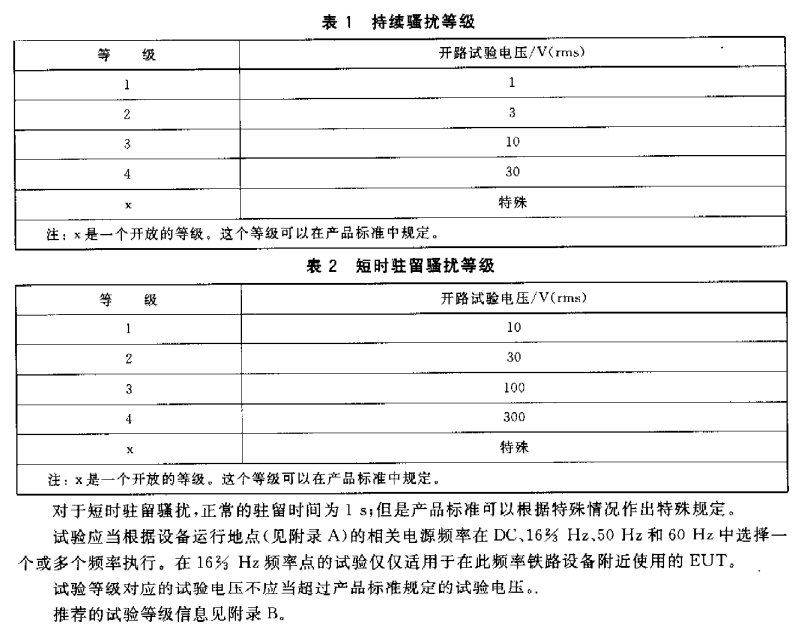

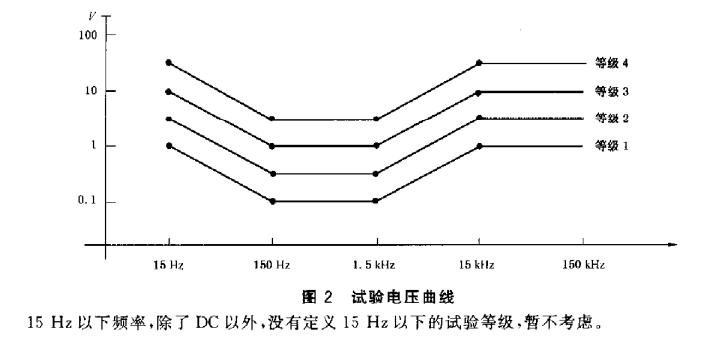

在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。在150kHz~80kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。

1类：低电平辐射环境。无线电电台 / 电视台位于大于 1km的距离上的典型电平和低功率发射接收机的典型电平。
2类：中等电磁辐射环境。
用在设备邻近的低功率便携式发射接收机（典型额定值小于 1W）。典型的商业环境。
3类：严酷电磁发射环境。
用于相对靠近设备，但距离小于 1m的手提式发射接收机（≥ 2W）。用在靠近设备的高功率广播发射机和可能靠近工、科、医设备。典型的工业环境。
×类： ×是由协商或产品规范和产品标准规定的开放等级。
对总尺寸小于 0.4m ，并且没有传导电缆（如电源线、信号线或地线）的设备，标准规定不需要进行此项试验。比如采用电池供电的设备，当他与大地或其他任何设备没有连接，并且不在充电时使用，则不需要做此项实验，但设备在充电期间也要使用，则必须做此项实验。
