示波器测电流探头的单位符号是什么意思

示波器测电流探头是一种常用的电气测试工具，用于精确测量电路中的电流。理解其单位符号对正确使用和解读测量结果至关重要。本文将详细解释示波器测电流探头的单位符号，涵盖基础知识、探头类型、主要单位符号及其含义、示例应用和注意事项。

一、基础知识

1. 什么是电流探头

电流探头是一种可以连接到示波器的附件，用于测量电路中的瞬态和持续电流。它通过感应电流产生的磁场或者利用分流电阻来测量电流，并将其转换为电压信号，供示波器显示和分析。

图为普源精电电流探头与示波器搭建的测试环境

2. 电流测量的基本原理

电流探头通常基于以下两种原理：

• 霍尔效应：利用霍尔效应传感器检测磁场强度，再转化为电流信号。
• 夹钳式变压器：通过变压器原理测量交流电流。
• 分流电阻：在电路中串联一个已知阻值的电阻，通过测量该电阻上的电压降，计算出电流。

二、探头类型

1. 交流电流探头（AC）

专门用于测量交流电流，不能直接测量直流电流。这类探头通常采用夹钳式变压器原理。

2. 直流和交流电流探头（AC/DC）

能够测量直流和交流电流，通常使用霍尔效应传感器。适用于更广泛的测量环境。

3. 分流电阻探头

通过在电路中插入一个已知阻值的电阻，测量其电压降来计算电流。适合高精度、小电流测量。

三、主要单位符号及其含义

1. 基本单位

a. 安培（A）

安培是国际单位制中的电流单位，符号为“A”。表示电流的基本量。如：“10A”表示10安培的电流。

2. 常见前缀及含义

由于实际测量电流可能范围很广，从微安级到千安级，通常会使用前缀来表示不同数量级的电流。

a. 微安（μA）

微安是一百万分之一安培，符号为“μA”。常用于测量小电流，如电子元件的漏电流。

b. 毫安（mA）

毫安是千分之一安培，符号为“mA”。常用于测量低功率设备的工作电流，如LED灯的电流。

c. 千安（kA）

千安是1000安培，符号为“kA”。一般用于测量大电流，如工业设备或电力系统中的短路电流。

3. 频率相关符号

a. 赫兹（Hz）

赫兹是频率单位，符号为“Hz”。有时在测量交流电流时会标注频率，如“50Hz AC”，表示50赫兹的交流电流。

b. 周期（T）

周期是时间单位，符号为“T”，常用于描述交流电流的周期。周期与频率成反比关系，即T = 1/f。

4. 放大倍数符号

a. 增益（Gain）

增益表示输入信号放大的倍数。例如，某些电流探头可能标注“10x Gain”，表示信号放大了10倍。

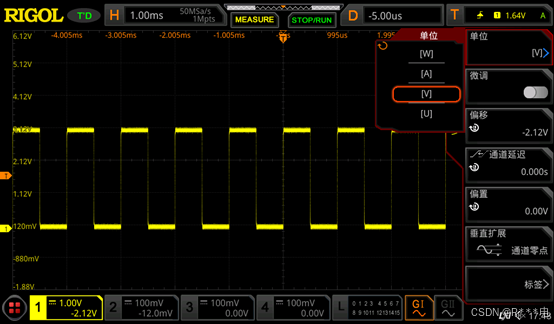

图为普源精电MSO8000通道单位选择菜单界面

四、示例应用

1. 测量直流电机电流

a. 准备工作

选择支持直流测量的AC/DC电流探头，连接到示波器的输入通道。

b. 测量步骤

1. 调整探头设置，使其适应待测电流的量程。
2. 将探头夹在电机的电源线上，确保良好接触。
3. 示波器上读取电流值，假设示波器显示“500mA”，即表示电机工作电流为500毫安。

2. 测量家用交流设备电流

a. 准备工作

选择适合交流测量的AC电流探头，连接到示波器。

b. 测量步骤

1. 调整探头设置，使其适应待测电流的量程和频率。
2. 将探头夹在设备的电源线上，确保良好接触。
3. 示波器上读取电流值及其频率，假设示波器显示“2A @ 60Hz”，即表示电流为2安培，频率为60赫兹。

五、注意事项

1. 探头选择

选择适合测量对象的电流探头，确保量程、精度和频率响应符合要求。

2. 校准

定期校准电流探头，确保测量准确性。了解探头的漂移和温度特性，对高精度测量尤为重要。

3. 安全操作

在高电压或大电流下操作电流探头时，应采取相应的安全措施，如穿戴绝缘手套、使用绝缘垫等。

4. 探头连接

确保探头与被测电路良好接触，避免松动或接触不良导致的测量误差。

5. 数据解读

理解和正确解读示波器上显示的电流值，根据需要进行单位换算。例如，如果显示值为“0.5A”，而你需要知道毫安值，则应乘以1000，得到“500mA”。

六、常见问题及解决方案

1. 测量值偏低或偏高

a. 原因

探头未正确连接、量程设置错误、探头未校准。

b. 解决方法

检查探头连接，调整量程设置，进行探头校准。

2. 信号噪声

a. 原因

外界电磁干扰、地线不良、探头质量问题。

b. 解决方法

减少外界干扰，加强地线连接，更换高质量探头。

3. 过载指示

a. 原因

测量电流超过探头量程，探头保护机制启动。

b. 解决方法

使用更高量程的探头，仔细核对待测电流范围。

七、小结

通过本文的介绍，我们系统性地探讨了示波器测电流探头的单位符号及其含义，包括以下几个方面：

1. 基础知识：了解什么是电流探头及其基本测量原理。
2. 探头类型：交流电流探头、直流和交流电流探头、分流电阻探头。
3. 主要单位符号及其含义：安培（A）、微安（μA）、毫安（mA）、千安（kA）、赫兹（Hz）、周期（T）和增益（Gain）。
4. 示例应用：具体应用于直流电机和家用交流设备的电流测量。
5. 注意事项：探头选择、校准、安全操作、探头连接和数据解读。
6. 常见问题及解决方案：测量值偏低或偏高、信号噪声和过载指示。

掌握这些基础知识和操作技巧，可以有效提高电流测量的准确性和效率，为科研、工程和日常应用提供可靠保障。
