如何用数字万用表测量是否漏电?

测量电气设备或线路是否漏电是确保安全的重要步骤。台式数字万用表(DMM)是一种常见的测试工具,它可以帮助我们检测和确认是否存在漏电现象。本文将详细介绍如何使用台式数字万用表进行漏电检测,包括准备工作、具体操作步骤和安全注意事项。

一、基本概念

1. 什么是漏电

漏电是指电流通过绝缘不良的部位流出预定电路,流向地面或其他导电物体。这种现象可能导致电气设备故障、损坏,甚至引发人身伤害和火灾等安全事故。

2. 漏电的常见原因

  • 绝缘老化:绝缘材料随着时间推移可能会老化失效。
  • 机械损伤:外力作用下,电缆或设备可能受损。
  • 潮湿环境:水分渗入电气设备内部,降低绝缘性能。
  • 设计缺陷:设备设计不合理,布局不当。

二、准备工作

1. 工具和设备

  • 台式数字万用表(DMM)
  • 测试导线和探头
  • 防护装备:绝缘手套、绝缘鞋、护目镜等

2. 安全检查

  • 确认万用表功能正常,电池充足。
  • 检查测试导线和探头,确保无破损和裸露部分。
  • 确保自身处于干燥环境,并穿着适当的防护装备。

三、具体操作步骤

1. 初步检查

a. 断开电源

在开始任何测试之前,务必断开待测设备或电路的电源,以避免触电风险。

b. 视觉检查

对电气设备和线路进行视觉检查,寻找明显的损坏、磨损或烧焦痕迹。

2. 设置万用表

a. 选择合适的量程

将万用表设置为高阻抗档(通常为200MΩ或更高),以便检测微小的漏电电流。

b. 检查万用表

通过短接万用表探头,确认其读数应为0Ω或接近0Ω,确保万用表正常工作。

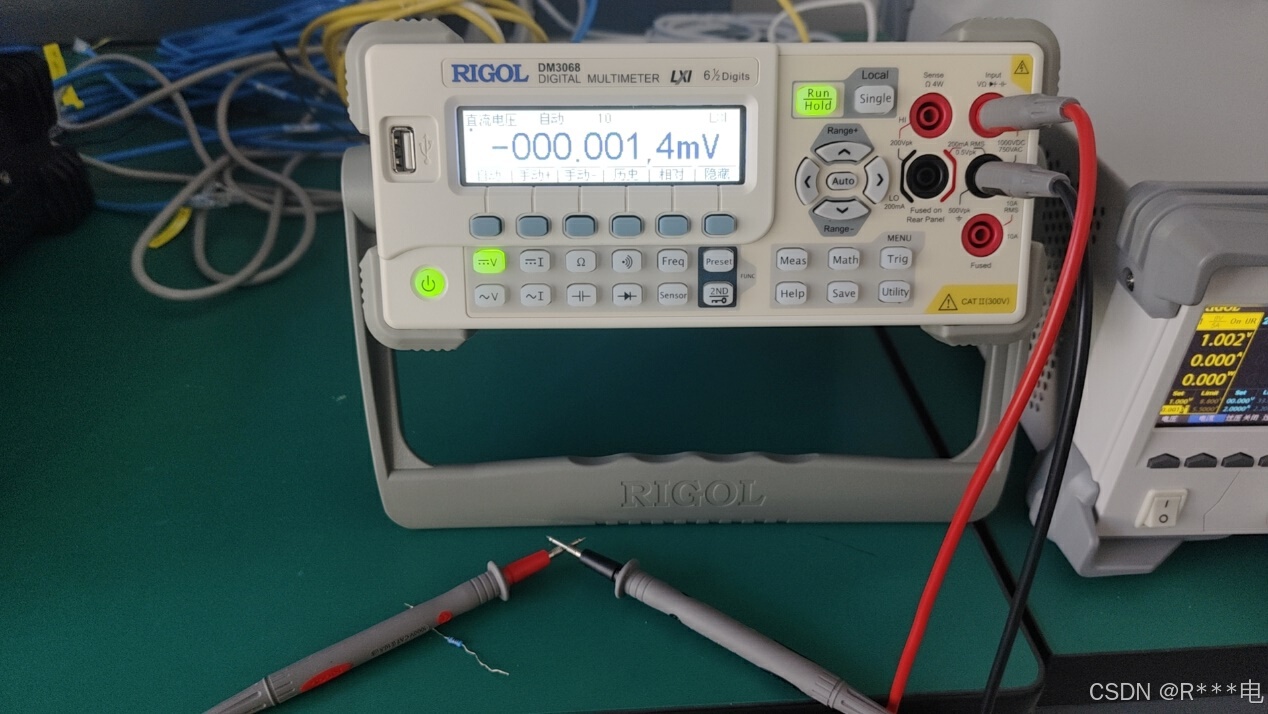

图为普源精电DM3068万用表表笔短接的照片

3. 实际测量

a. 测量绝缘电阻

  1. 将万用表的一个探头连接到待测设备或电路的任意一个带电部件,另一个探头连接到地(或设备的金属外壳)。
  2. 读取万用表上的电阻值。如果读数非常高(如几百兆欧以上),说明绝缘良好;如果读数较低,则可能存在漏电。

b. 漏电电流测量

  1. 将万用表调至交流电流(AC mA)档位。
  2. 在继电器、开关或插座之间串联连接万用表,以测量漏电电流。通常情况下,漏电电流应非常小(小于几毫安)。如果测得的电流较大,则可能存在严重漏电。

c. 测量电压泄漏

  1. 将万用表设置为交流电压档位(VAC)。
  2. 将一个探头连接到待测电路的带电部分,另一个探头连接到地。如有较高电压(例如超过50V),则可能存在危险漏电。

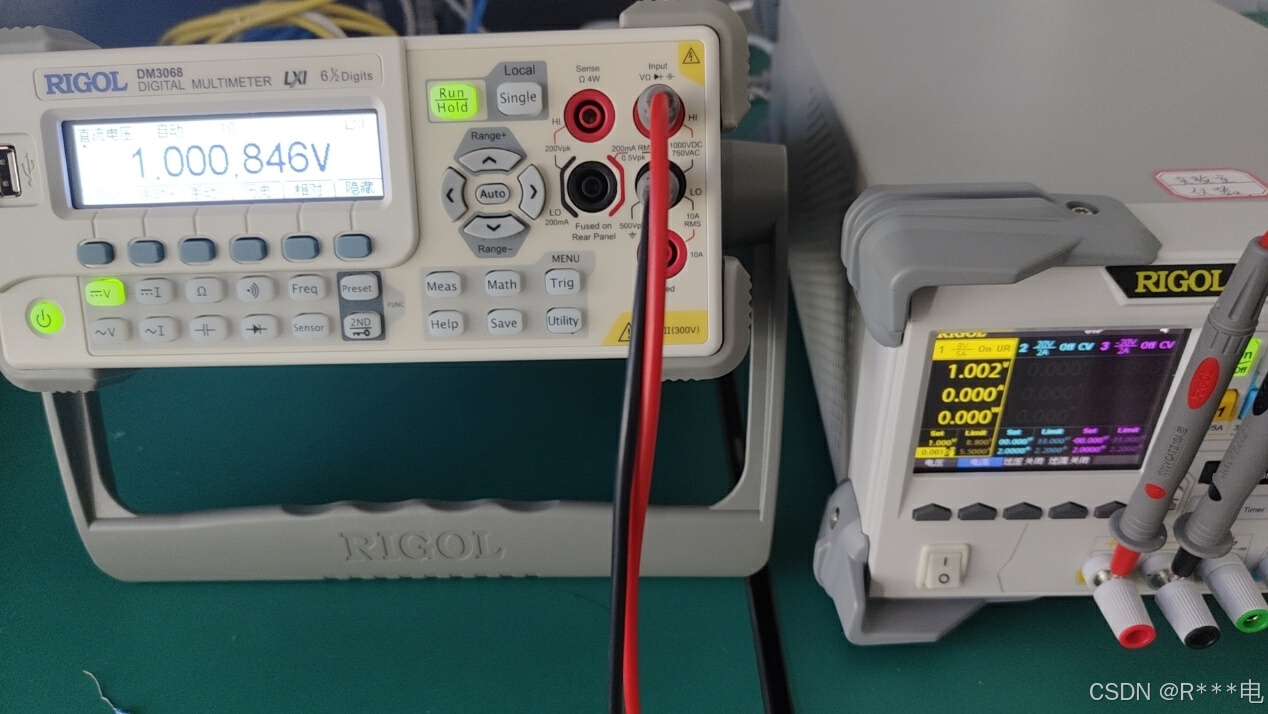

图为普源精电DM3068测量电源实际输出电压的测量环境

四、安全注意事项

1. 避免直接接触

在进行任何测量时,应避免直接接触电气设备的带电部分,防止触电。

2. 使用绝缘工具

使用符合标准的绝缘工具和个人防护装备,如绝缘手套和绝缘鞋。

3. 确保测量环境干燥

在湿润或潮湿的环境中操作电气设备尤其危险,应确保测量环境干燥。

4. 标记并隔离

对于发现漏电的设备,应立即断电、标记并隔离,禁止再次使用,直到问题得到解决。

五、常见问题及解决方案

1. 读数波动

a. 原因

  • 接触不良:探头与测试点接触不牢固。
  • 环境干扰:周围强电磁场影响测量结果。

b. 解决方法

  • 确保探头与测试点接触良好。
  • 尽量远离强电磁干扰源进行测量。

2. 万用表无读数

a. 原因

  • 电池耗尽:手持万用表电池电量不足。
  • 内部故障:万用表内部元件故障。

b. 解决方法

  • 更换万用表电池。
  • 如有必要,更换或维修万用表。

3. 误差较大

a. 原因

  • 万用表精度不够:所用万用表的精度无法满足测量需求。
  • 外部干扰:周围环境因素干扰测量结果。

b. 解决方法

  • 使用更高精度的万用表。
  • 改善测量环境,减少外部干扰。

六、示例案例

案例一:家用电器漏电检测

1. 准备工作

  • 工具:台式数字万用表、测试导线、绝缘手套
  • 安全措施:断开电器电源,穿戴防护装备

2. 操作步骤

  • 将万用表设置为高阻抗档(200MΩ)。
  • 一个探头连接电器的金属外壳,另一个探头连接地线。
  • 读取万用表读数,如果电阻非常高,说明电器绝缘良好;否则,电器可能存在漏电。

案例二:工业设备漏电检测

1. 准备工作

  • 工具:台式数字万用表、测试导线、绝缘手套、绝缘鞋
  • 安全措施:断开工业设备电源,确保地面干燥

2. 操作步骤

  • 将万用表设置为交流电流档(AC mA)。
  • 在设备电源断开器和负载之间串联万用表。
  • 恢复设备供电,测量漏电电流。如果读数大于规定值(通常为几毫安),则设备存在漏电问题。

七、小结

通过本文的介绍,我们系统性地探讨了如何使用台式数字万用表测量是否漏电,包括以下几个方面:

  1. 基本概念:了解什么是漏电及其常见原因。
  2. 准备工作:准备工具和设备,确保安全操作环境。
  3. 具体操作步骤:从初步检查、设置万用表到实际测量,逐步进行漏电检测。
  4. 安全注意事项:强调避免直接接触、使用绝缘工具、确保测量环境干燥等。
  5. 常见问题及解决方案:提供读数波动、万用表无读数和误差较大的解决方法。
  6. 示例案例:具体应用于家用电器和工业设备的漏电检测。

掌握这些操作步骤和注意事项,可以有效提高漏电检测的准确性和安全性,为电气设备的维护和管理提供可靠保障。
