RCD吸收电路的参数调整对电路性能的影响以及测试波形的影响因素

RCD吸收电路参数调整的影响及案例分析

嘿，小伙伴们，今天咱们来聊聊RCD吸收电路的参数调整及其影响，用通俗易懂的语言来解释。

一、RCD吸收电路介绍

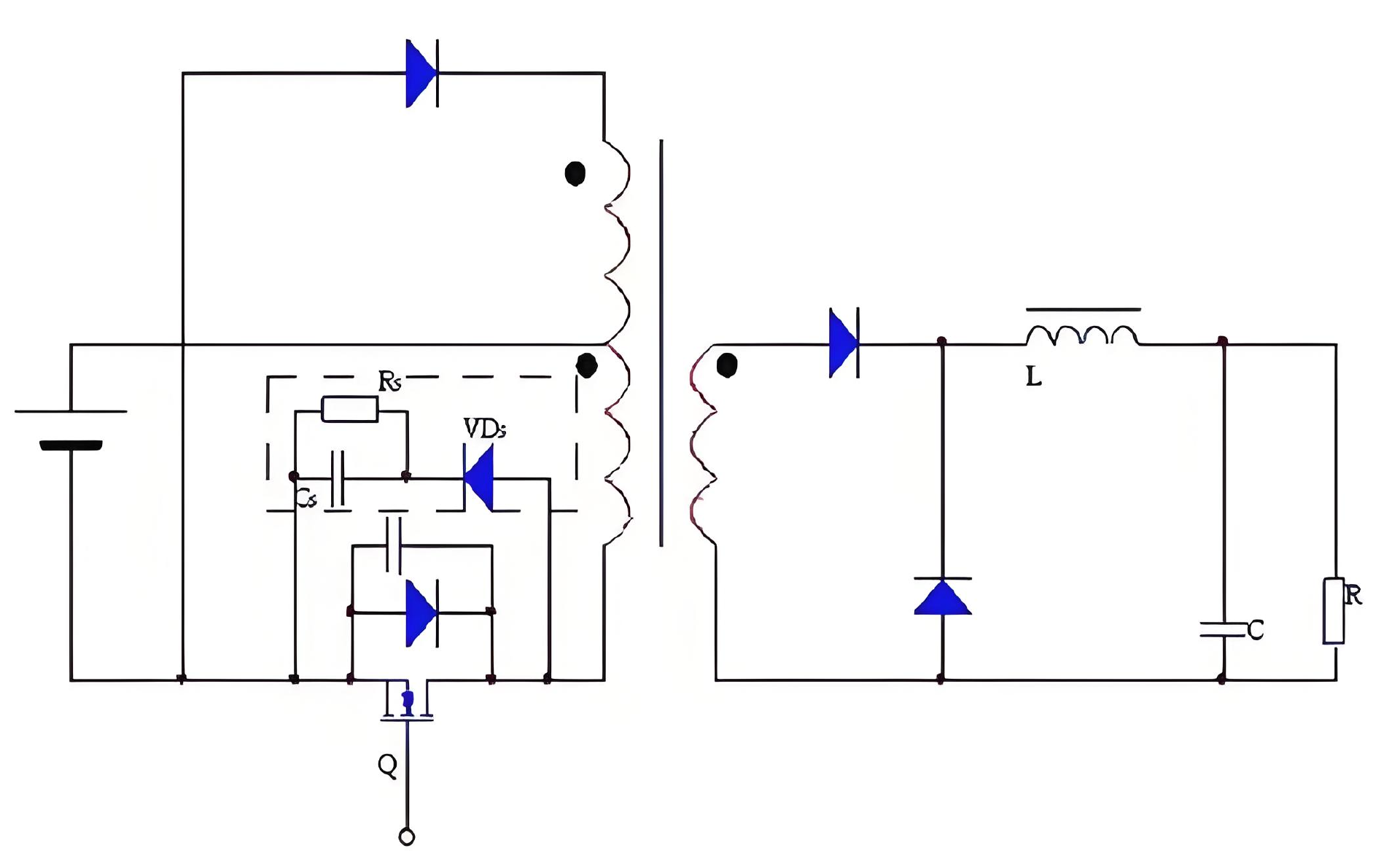

首先，咱们得知道啥是RCD吸收电路。简单来说，它就是一种用来减少开关电源中MOS管开关过程中产生的电压过冲和振铃的电路。这个电路主要由电阻R、电容C和二极管D组成，所以得名RCD吸收电路。

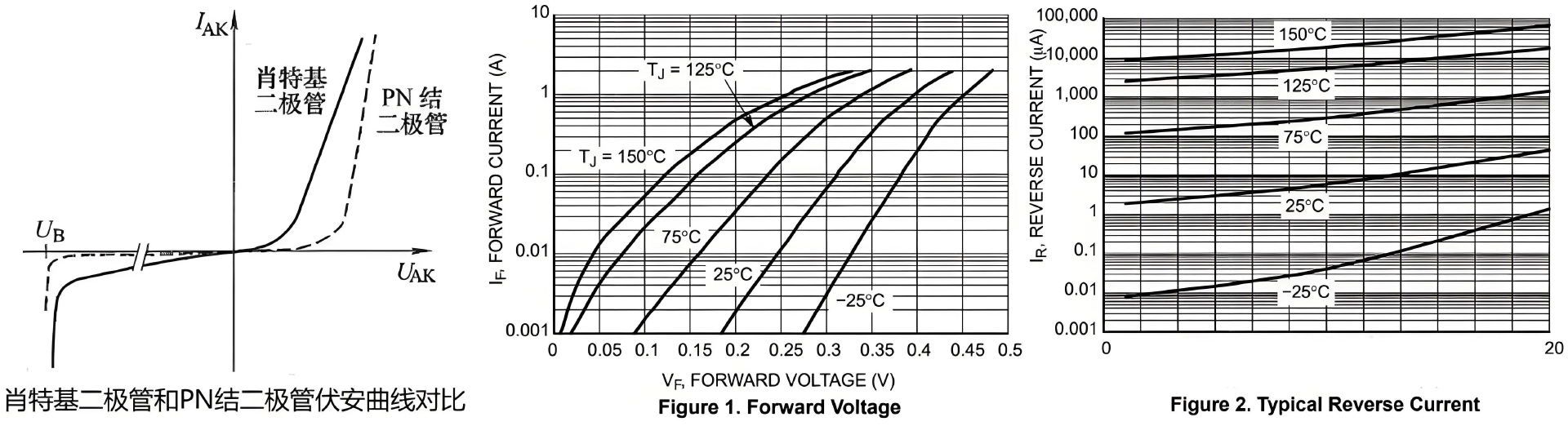

二、使用肖特基二极管时的测试波形

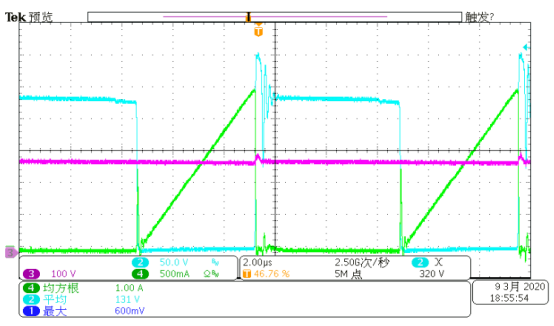

当我们在RCD吸收电路中使用肖特基二极管时，测试波形显示原边MOS管的D极电压过冲和振铃都比较严重。这时候，RCD吸收二极管的阴极电压过冲相对较小。这个波形告诉我们，虽然肖特基二极管有一定的吸收效果，但还不够理想。

三、使用慢管时的测试波形

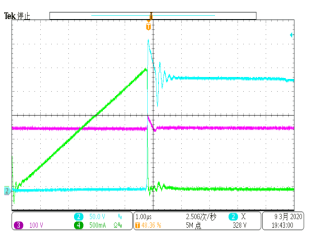

接着，我们尝试使用慢管来替代肖特基二极管。嘿，你还别说，这一换，效果立竿见影！原边MOS管的D极电压过冲和振铃都有了明显的改善，RCD吸收二极管的阴极电压过冲也降低了，就连MOS管的电流尖峰都跟着降了下来。看来，慢管在某些情况下还真是个不错的选择。

四、改变串联电阻参数和二极管并联电容的测试波形



串联电阻改为30ohm测量波形 二极管两端并联47pF电容测量波形

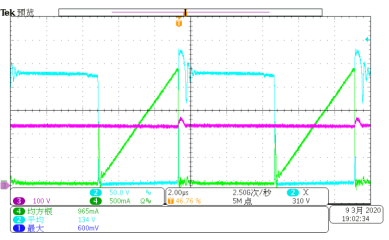

咱们再试试调整RCD吸收电路中的串联电阻参数。当我们把串联电阻改为30欧姆时，原边MOS管的D极电压振荡波形的斜率变了，过冲幅度也相对减小了。不过，RCD吸收二极管的阴极电压过冲幅度变化不大，就是电压过冲的斜率变得明显了些。原边MOS管的电流波形呢，倒是没啥大变化。

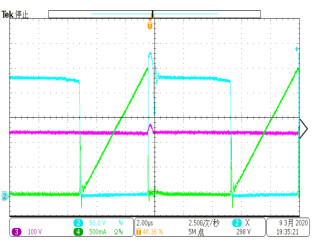

接下来，咱们在RCD吸收二极管两侧并联了一个47皮法的电容。这一并联，原边MOS管的过冲幅度虽然降低得不多，但RCD吸收二极管的阴极电压过冲幅度可是有了明显的降低。原边MOS管的电流波形还是没啥大动静。

五、去掉RCD环路中串联的磁珠的测试波形

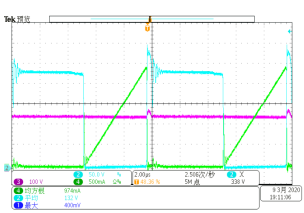

同时，咱们做了个大胆的尝试——去掉RCD吸收环路中串联的6毫米磁珠。这一去，原边MOS管的电流过冲幅度降了，RCD吸收二极管的阴极电压过冲也明显降低了。不过，原边MOS管的D极电压过冲却稍微增加了一点，振荡也变得更严重了。看来，磁珠在某些情况下还是能起到一定作用的，但具体要不要用，还得根据实际情况来定。

最后通过分析，可以看出RCD吸收电路的参数调整对电路性能的影响还是挺大的。不同的二极管、不同的串联电阻参数、是否并联电容以及是否串联磁珠，都会对电路的波形产生不同的影响。因此，在实际应用中，咱们得根据具体的需求和实际情况来选择合适的参数和元件。
