基于ccs和Matlab的FIR滤波器设计与实现
dsp fir滤波器设计

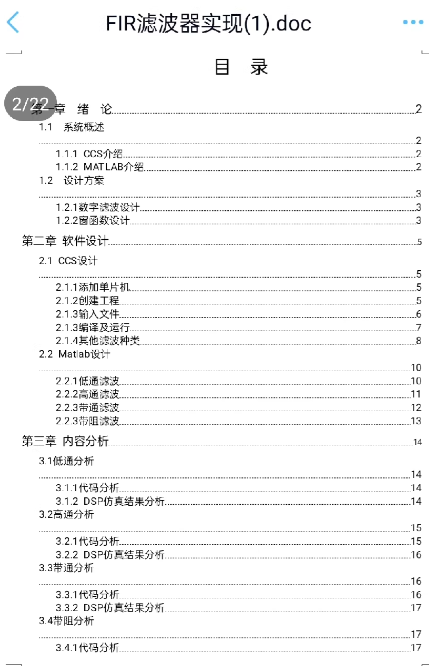

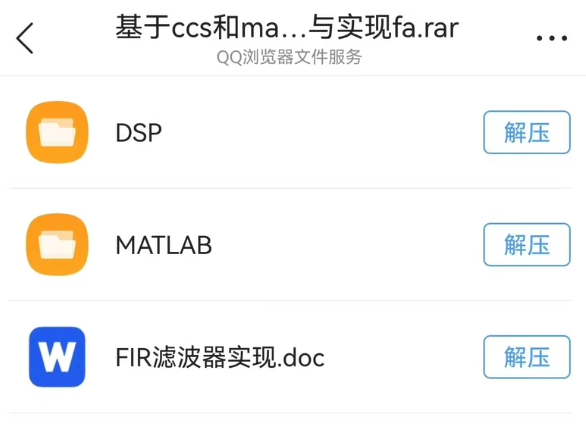

报告+matlab代码+ccs代码

MATLAB部分

1. 设计FIR滤波器

首先，在MATLAB中设计一个FIR滤波器。这里以低通滤波器为例：

% 参数设置
Fs = 1000; % 采样频率
Fc = 100;  % 截止频率
N = 50;    % 滤波器长度（阶数为N-1）

% 设计FIR滤波器
b = fir1(N-1, Fc/(Fs/2));

% 可视化滤波器的频率响应
fvtool(b, 1);

这段代码设计了一个低通FIR滤波器，并利用fir1函数计算了滤波器系数。fvtool用于可视化滤波器的频率响应。

2. 保存滤波器系数

接下来，保存滤波器系数以便于后续在CCS中使用：

% 保存系数到文件
save('fir_coefficients.mat', 'b');

或者，如果你想直接得到C语言格式的系数，可以这样做：

% 将系数转换为C语言数组格式
fprintf('float b[%d] = {', length(b));
for i = 1:length(b)
    fprintf('%.8ff', b(i));
    if i < length(b)
        fprintf(', ');
    end
end
fprintf('};\n');

CCS部分

1. 创建新项目

打开CCS，创建一个新的项目，选择合适的硬件平台。

2. 导入滤波器系数

如果你之前已经将滤波器系数导出为.mat文件，现在需要通过MATLAB加载这个文件，并手动将系数复制到你的C代码中。如果直接生成了C语言格式的系数，则可以直接将其粘贴到你的代码中。

3. 编写滤波器实现代码

在CCS中，你需要编写代码来实现FIR滤波器的功能。以下是一个简单的基于C语言的FIR滤波器实现示例：

#include "your_header_file.h"

// 假设你已定义了滤波器系数b[]和其长度N
extern float b[];
#define N /* your filter order + 1 */

void fir_filter(float *input, float *output, int length) {
    for (int n = 0; n < length; n++) {
        output[n] = 0;
        for (int k = 0; k < N; k++) {
            if ((n-k) >= 0) {
                output[n] += b[k] * input[n-k];
            }
        }
    }
}

请根据实际情况调整上述代码中的细节，比如数据类型、输入输出处理等。确保正确配置了编译器和链接器选项，并且已经包含了必要的头文件。
