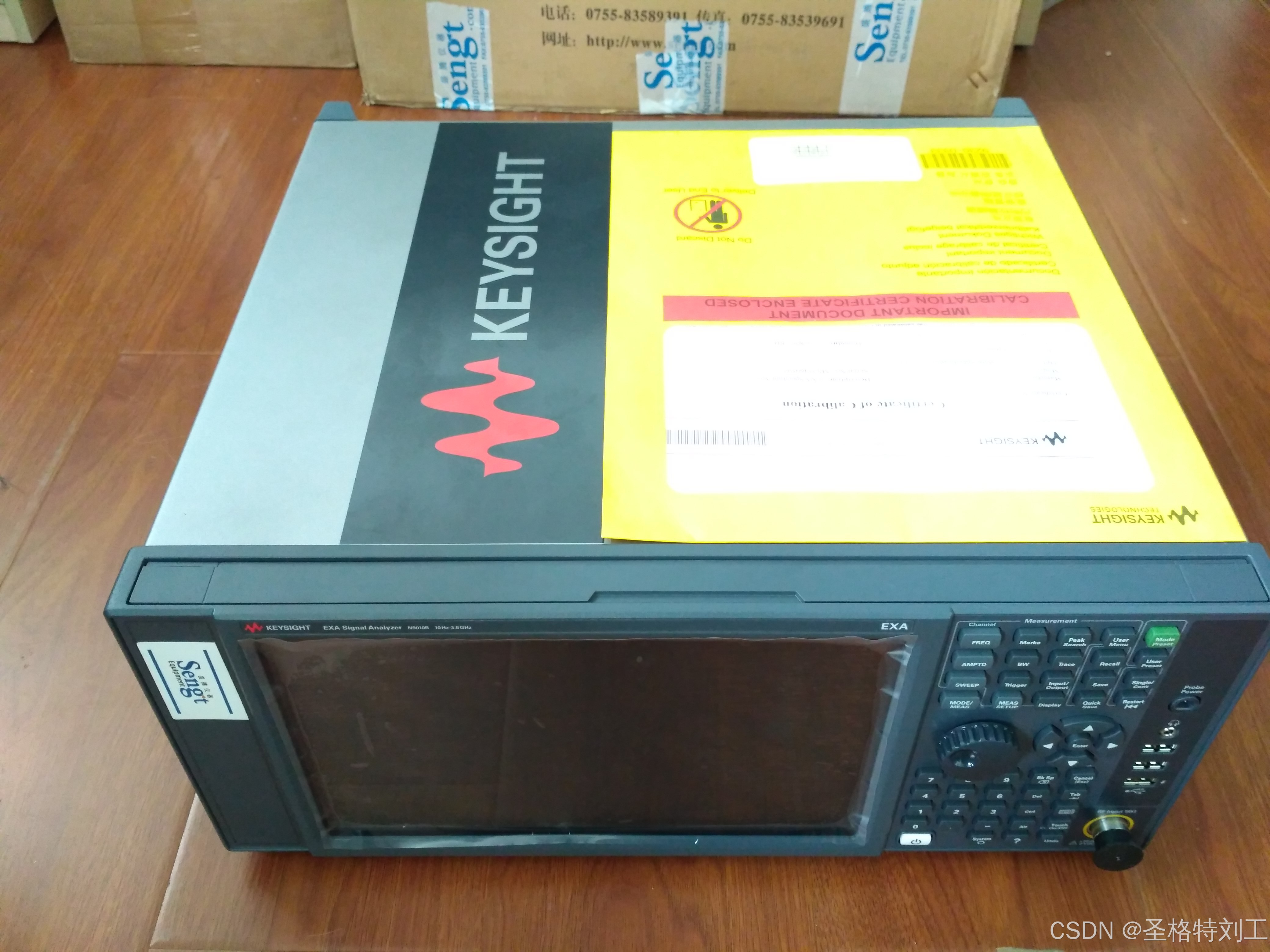

安捷伦N9020A频谱分析仪

一、概述

安捷伦N9020A（现为Keysight N9020A）是一款高性能的频谱分析仪，广泛应用于无线通信、航空航天、国防、电子设备研发等领域。它具有强大的频谱分析功能，能够为工程师提供详细的信号分析与测试解决方案。N9020A频谱分析仪的特点包括宽频带、高精度和多种分析功能，适用于多种测试需求。

二、主要特点

1. 宽频带范围
   N9020A的频率范围通常覆盖9 kHz至50 GHz，适应多种不同频段的测试需求，包括通信系统、无线设备和微波组件的性能评估。

2. 出色的性能
   N9020A具有高分辨率带宽（RBW）和优异的信噪比，能够提供精确的信号分析。其测量精度高，适合对高频信号的详细分析。

3. 快速的扫描速度
   该仪器具有极高的扫描速度，使其能够快速获取频谱数据，适用于实时监控和快速捕获动态信号。

4. 先进的数字化技术
   N9020A采用先进的数字化技术和实时处理架构，提升了分析速度和信号处理能力，适用于复杂的多载波信号分析。

5. 强大的分析功能
   包括对各种调制格式的支持、信号干扰分析、功率谱密度分析、频率抖动分析等功能。它还可以提供内置的标定工具，确保测试精度。

6. 图形显示和用户界面
   配备了高清晰度的触摸屏界面，用户可以轻松进行设置与操作。直观的图形显示帮助用户更快地理解复杂的频谱数据。

7. 自动化测量和报告
   支持自动化测量，能够自动检测和记录测试数据。并且支持生成详细的报告，方便后续分析和记录。

8. 多种连接方式
   提供USB、LAN、GPIB等多种接口，方便与其他设备进行数据交换或进行远程控制。

三、典型应用

1. 无线通信
   N9020A适用于评估4G/5G基站、无线设备、频谱分配等的性能。它能够分析不同频段的信号，测试信号质量，确保设备符合通信标准。

2. 雷达和电子战
   在航空航天和国防领域，N9020A频谱分析仪可以用于雷达系统的频率响应测试，以及电子战中对信号干扰、频谱监控的应用。

3. 微波设备测试
   在微波系统设计和测试中，N9020A频谱分析仪可用于对各种微波设备如滤波器、放大器、混频器等的性能测试和优化。

4. 信号干扰分析
   对于复杂的无线环境，N9020A可用于信号干扰分析，帮助识别并解决无线通信中的干扰问题。

5. 广播电视
   用于广播和电视信号的频率调制分析，包括对信号质量、调制方式等的评估。

四、操作指南

1. 启动设备

• 打开N9020A频谱分析仪的电源，设备会进行初始化，并在几秒钟内进入主界面。
• 如果首次使用，建议进行自动校准，确保测试的准确性。

2. 设置频率范围

• 选择设备的“Frequency”或“Start/Stop Frequency”选项，设置需要测量的频率范围。
• 可根据被测设备的工作频率范围进行设置，例如，将频率范围设置为1 GHz至10 GHz，用于测试无线设备。

3. 选择测量模式

• N9020A支持多种测量模式，包括幅度、功率谱密度、频谱分析等。
• 可以根据测试需求选择不同的模式。比如，选择幅度模式进行常规的信号强度测试，或选择频谱模式进行详细的信号分析。

4. 调整分辨率带宽（RBW）和扫频速度

• 设置合适的分辨率带宽（RBW）和扫频速度，以确保信号分析的精度和响应速度。
• 在信号较弱或带宽较窄的情况下，选择较小的RBW可以提高测量的精度。

5. 触发设置

• 触发设置可以帮助你捕捉稳定的信号。选择适合的触发源（例如输入端口）和触发电平，确保波形不会“跳动”。
• 使用边缘触发、脉冲触发等触发模式，捕捉特定类型的信号变化。

6. 分析信号

• N9020A支持对信号的频谱、功率、频率偏移、调制等进行深入分析。
• 选择合适的分析模式（如调制分析），进行详细的信号质量评估。

7. 保存和导出数据

• 测量完成后，可以保存频谱数据或波形图。设备提供内置存储和USB接口，方便将数据导出到计算机进行进一步分析或报告生成。

五、总结

安捷伦N9020A频谱分析仪是一款功能强大的高频分析工具，广泛应用于无线通信、雷达测试、信号干扰分析等领域。其高性能的频谱分析能力、丰富的测量功能和简洁直观的用户界面，使其成为射频和微波领域工程师的重要工具。通过本文的介绍，您可以对N9020A频谱分析仪的基本操作和应用有更深入的了解。
