引言

在计算机视觉领域，图像算术运算是最基础却至关重要的核心技术。无论是实现简单的图片合成、开发智能监控系统，还是构建复杂的医学影像分析工具，加减运算和混合操作都扮演着关键角色。OpenCV作为最流行的计算机视觉库，提供了完善的图像处理函数集。本文将深入解析三种核心算术运算（加法、减法、混合），通过代码实例演示其工作原理，并揭示它们在实际项目中的典型应用场景。

一、图像加法：超越像素的简单叠加

1.1 原生加法与饱和加法

在OpenCV中，加法操作有两种实现方式，它们的核心区别在于对像素值溢出的处理策略：

import cv2
import numpy as np

# 创建测试图像（200x200的红色和蓝色画布）
red_canvas = np.zeros((200,200,3), dtype=np.uint8)
red_canvas[:,:] = [0,0,255]

blue_canvas = np.zeros((200,200,3), dtype=np.uint8)
blue_canvas[:,:] = [255,0,0]

# 原生加法（模运算）
naive_add = red_canvas + blue_canvas

# OpenCV饱和加法
cv_add = cv2.add(red_canvas, blue_canvas)

# 并排显示结果
cv2.imshow("Naive Addition", naive_add)
cv2.imshow("OpenCV Addition", cv_add)
cv2.waitKey(0)

关键差异解析：

原生加法（numpy）：当像素值超过255时执行模运算（(300) % 256 = 44），导致颜色失真
饱和加法（cv2.add）：严格限制结果在0-255范围内，保持色彩合理性

1.2 动态范围扩展技术

专业图像处理中常使用16位或浮点格式存储中间结果，避免信息丢失：

# 转换到16位空间处理
img1_16 = cv2.imread('img1.jpg', cv2.IMREAD_UNCHANGED).astype('uint16')
img2_16 = cv2.imread('img2.jpg', cv2.IMREAD_UNCHANGED).astype('uint16')
result_16 = cv2.add(img1_16, img2_16)

# 归一化回8位
result_8bit = cv2.normalize(result_16, None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U)

二、图像减法：差异检测的艺术

2.1 基础减法操作

减法在运动检测、背景消除等领域应用广泛：

foreground = cv2.imread('current_frame.jpg')
background = cv2.imread('empty_scene.jpg')

# 安全减法
diff = cv2.subtract(background, foreground)

# 绝对值减法（应对光照变化）
abs_diff = cv2.absdiff(background, foreground)

2.2 工业级背景消除方案

结合阈值处理和形态学操作提升效果：

gray_diff = cv2.cvtColor(abs_diff, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(gray_diff, 30, 255, cv2.THRESH_BINARY)

# 消除噪声
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
cleaned = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel)

# 查找运动物体轮廓
contours, _ = cv2.findContours(cleaned, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

三、图像混合：视觉叙事的魔法

3.1 线性混合原理

cv2.addWeighted()函数实现精准的透明度控制：

alpha = 0.7  # 第一张图的权重
beta = 0.3   # 第二张图的权重
gamma = 10    # 亮度调节量

blended = cv2.addWeighted(img1, alpha, img2, beta, gamma)

参数解析矩阵：

参数	作用域	典型值范围	效果说明
alpha	0.0-1.0	0.5	控制第一张图的可见度
beta	0.0-1.0	0.5	控制第二张图的可见度
gamma	整数	0-100	整体亮度偏移量

3.2 高级混合技巧

动态混合效果实现：

for i in np.linspace(0, 1, 30):
    current_blend = cv2.addWeighted(img1, i, img2, 1-i, 0)
    cv2.imshow('Transition', current_blend)
    cv2.waitKey(50)

蒙版混合技术：

# 创建圆形蒙版
mask = np.zeros_like(img1)
cv2.circle(mask, (300,200), 150, (255,255,255), -1)

# 应用蒙版混合
blended = cv2.bitwise_and(img1, mask) + cv2.bitwise_and(img2, 255-mask)

四、实战：智能安防监控系统开发

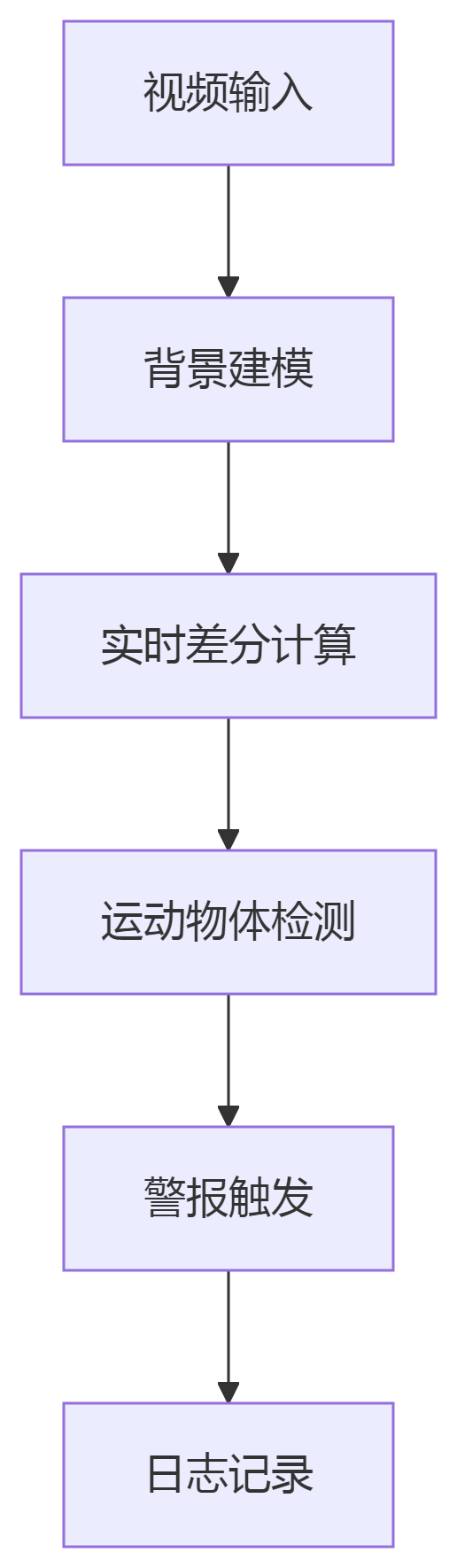

4.1 系统架构设计

graph TD
A[视频输入] --> B[背景建模]
B --> C[实时差分计算]
C --> D[运动物体检测]
D --> E[警报触发]
E --> F[日志记录]

4.2 核心代码实现

class MotionDetector:
    def __init__(self, accum_weight=0.5):
        self.avg = None
        self.accum_weight = accum_weight

    def process_frame(self, frame):
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        gray = cv2.GaussianBlur(gray, (7,7), 0)

        if self.avg is None:
            self.avg = gray.copy().astype("float")
            return

        cv2.accumulateWeighted(gray, self.avg, self.accum_weight)
        frame_delta = cv2.absdiff(gray, cv2.convertScaleAbs(self.avg))

        thresh = cv2.threshold(frame_delta, 5, 255, cv2.THRESH_BINARY)[1]
        thresh = cv2.dilate(thresh, None, iterations=2)

        contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL,
                                     cv2.CHAIN_APPROX_SIMPLE)

        for c in contours:
            if cv2.contourArea(c) < 5000:
                continue
            (x,y,w,h) = cv2.boundingRect(c)
            cv2.rectangle(frame, (x,y), (x+w,y+h), (0,255,0), 2)

        return frame

五、工程实践中的注意事项

数据兼容性检查

assert img1.shape == img2.shape, "图像尺寸不一致"
assert img1.dtype == img2.dtype, "数据类型不匹配"

色彩空间转换

# 统一转换到HSV空间处理
hsv1 = cv2.cvtColor(img1, cv2.COLOR_BGR2HSV)
hsv2 = cv2.cvtColor(img2, cv2.COLOR_BGR2HSV)

内存优化技巧

# 使用UMat加速运算
img1_umat = cv2.UMat(img1)
img2_umat = cv2.UMat(img2)
result_umat = cv2.addWeighted(img1_umat, 0.5, img2_umat, 0.5, 0)
result = cv2.UMat.get(result_umat)

六、性能优化与算法扩展

6.1 SIMD指令加速

通过OpenCV的IPPICV优化库自动启用Intel处理器指令集，提升运算速度：

# 查看优化状态
print(cv2.useOptimized())  # 应返回True
cv2.setUseOptimized(True)

6.2 GPU加速实现

对于4K等高分辨率视频流处理：

gpu_img1 = cv2.cuda_GpuMat()
gpu_img1.upload(img1)

gpu_img2 = cv2.cuda_GpuMat()
gpu_img2.upload(img2)

gpu_result = cv2.cuda.addWeighted(gpu_img1, 0.5, gpu_img2, 0.5, 0)
result = gpu_result.download()
