前言
本教程基于B站江协科技课程进行个人学习整理，专为拥有C语言基础的零基础入门51单片机新手设计。既帮助解决因时间差导致的设备迭代调试难题，也助力新手快速掌握51单片机核心知识，实现从C语言理论到单片机实践应用的高效过渡 。
目录
1.知识储备
1.传统方式编程与模块化编程区别
传统方式编程：
所有的函数均放在main.c里，若使用的模块比较多，则一个文件内会有很多的代码，不利于代码的组织和管理，而且很影响编程者的思路。
模块化编程：
把各个模块的代码放在不同的.c文件里，在.h文件里提供外部可调用函数的声明，其它.c文件想使用其中的代码时，只需要#include“XXX.h"文件即可。使用模块化编程可极大的提高代码的可阅读性、可维护性、可移植性等。

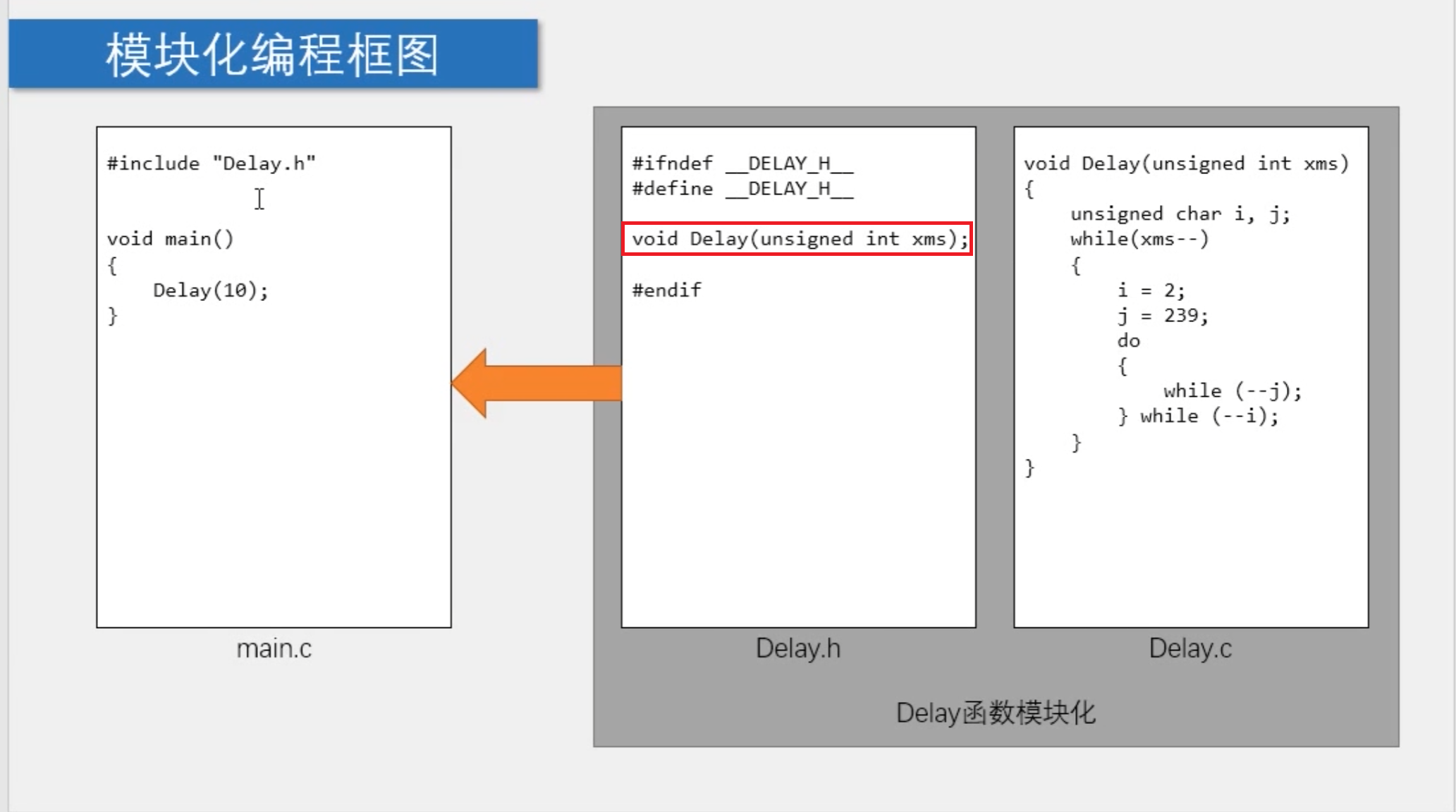

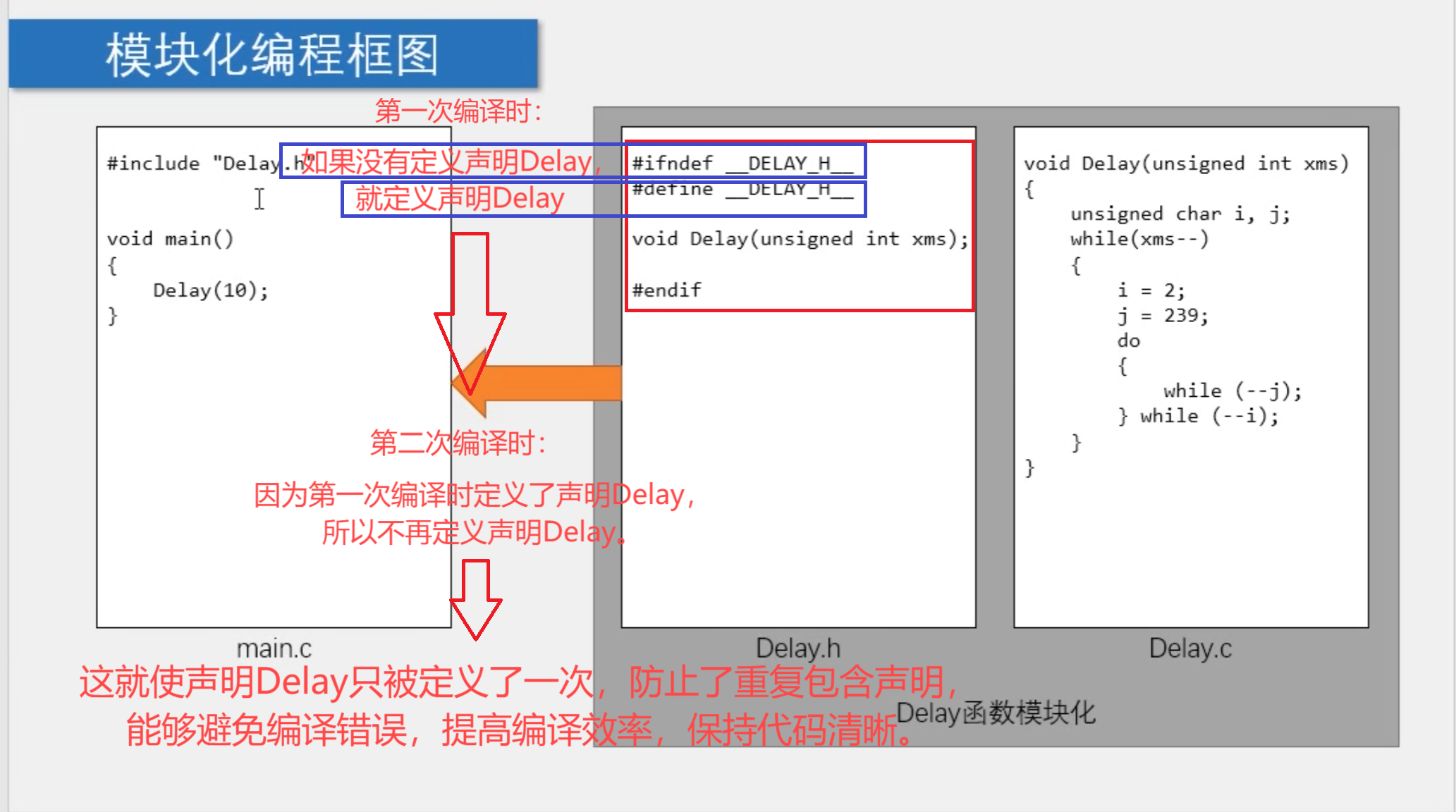

2.模块化编程框图

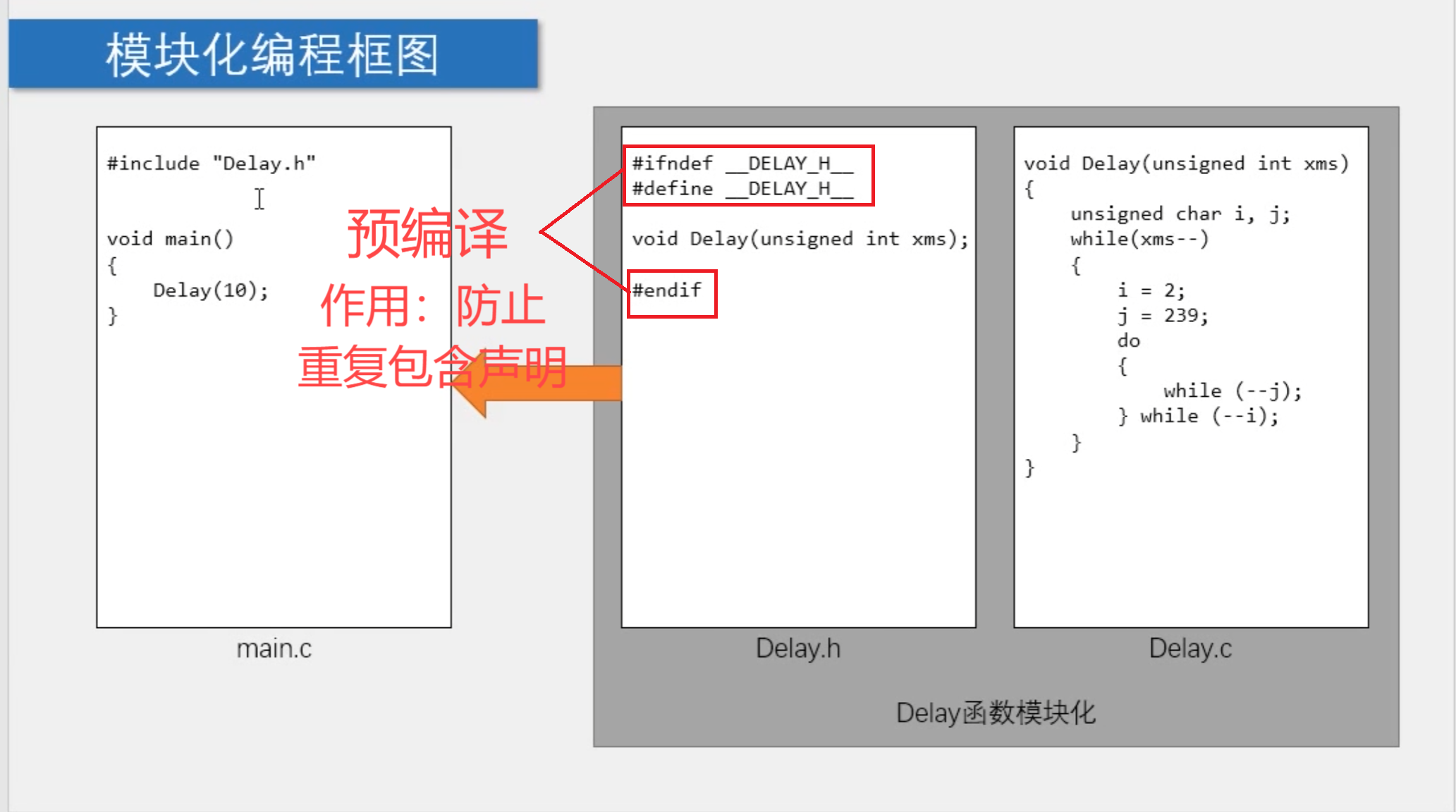

下图所标记位置为预编译，其作用是防止重复包含声明，这就能够避免编译错误，提高编译效率，保持代码清晰。
下图所标记位置即为Delay函数的声明，在头文件（.h）中进行.
防止重复包含代码的实现过程，如下图所示，蓝色框内的左边红色文字就是对右边代码的解释。
3.模块化编程注意事项
1. .c文件：函数、变量的定义
2. .h文件：可被外部调用的函数、变量的声明
3. 任何自定义的变量、函数在调用前必须有定义或声明（同一个.c)
4. 使用到的自定义函数的.c文件必须添加到工程参与编译
5. 使用到的.h文件必须要放在编译器可寻找到的地方（工程文件夹根目录、安装目录、自定义)

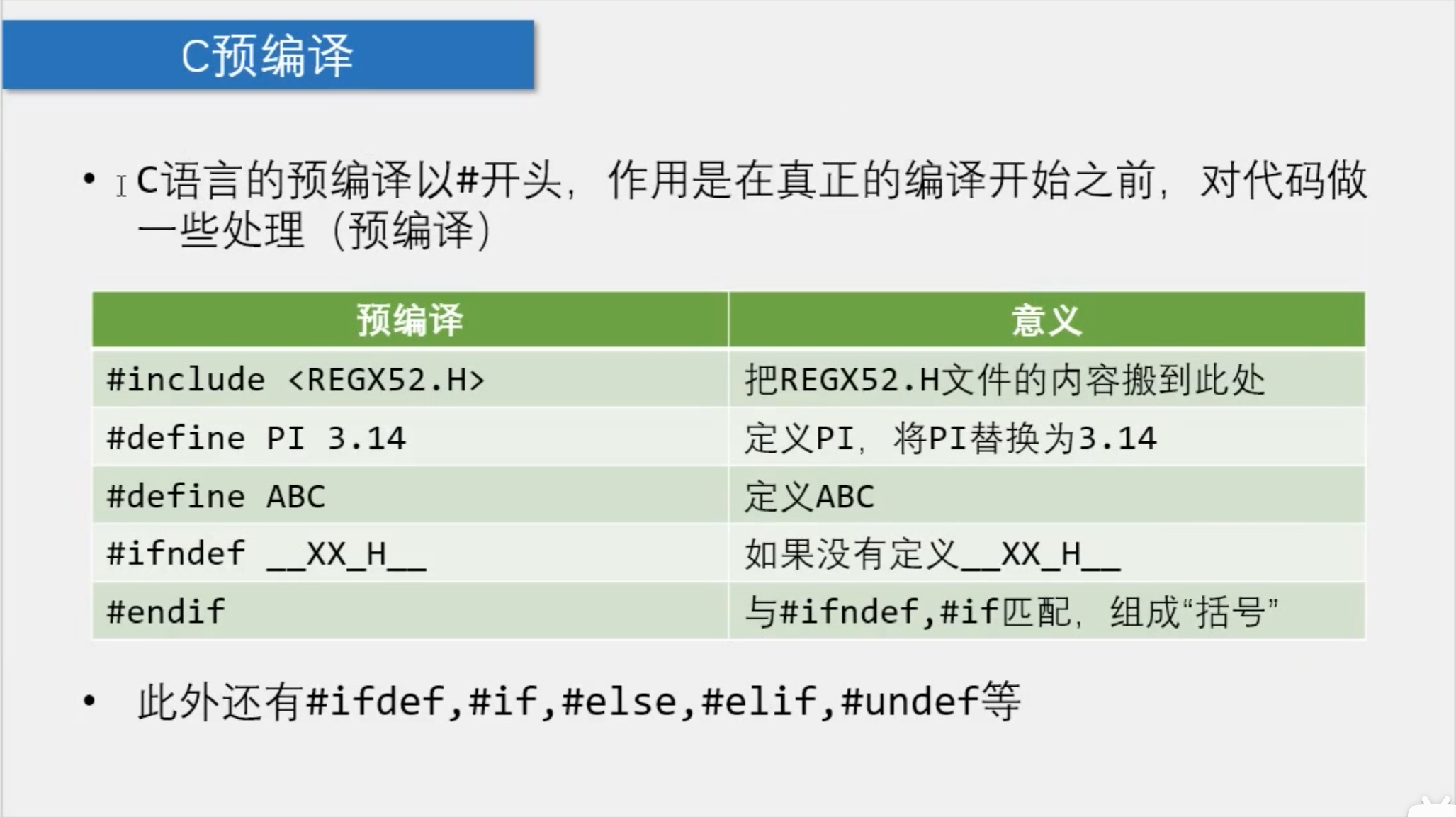

4.C预编译
作用：
实现代码可选化与精简化，既能按需启用不同功能模块，精简冗余代码，还能提升代码的可维护性、可移植性，方便调试测试与软件定制，高效满足多样化开发需求。
2.操作流程
1.调试Keil uVision5，正常显示汉字
由于Keil uVision5是外国软件，不兼容中国汉字，为了方便我们能够看到“LCD1602.h”（下文将会用到）中的注释，我们需要调试，解决方法如下：

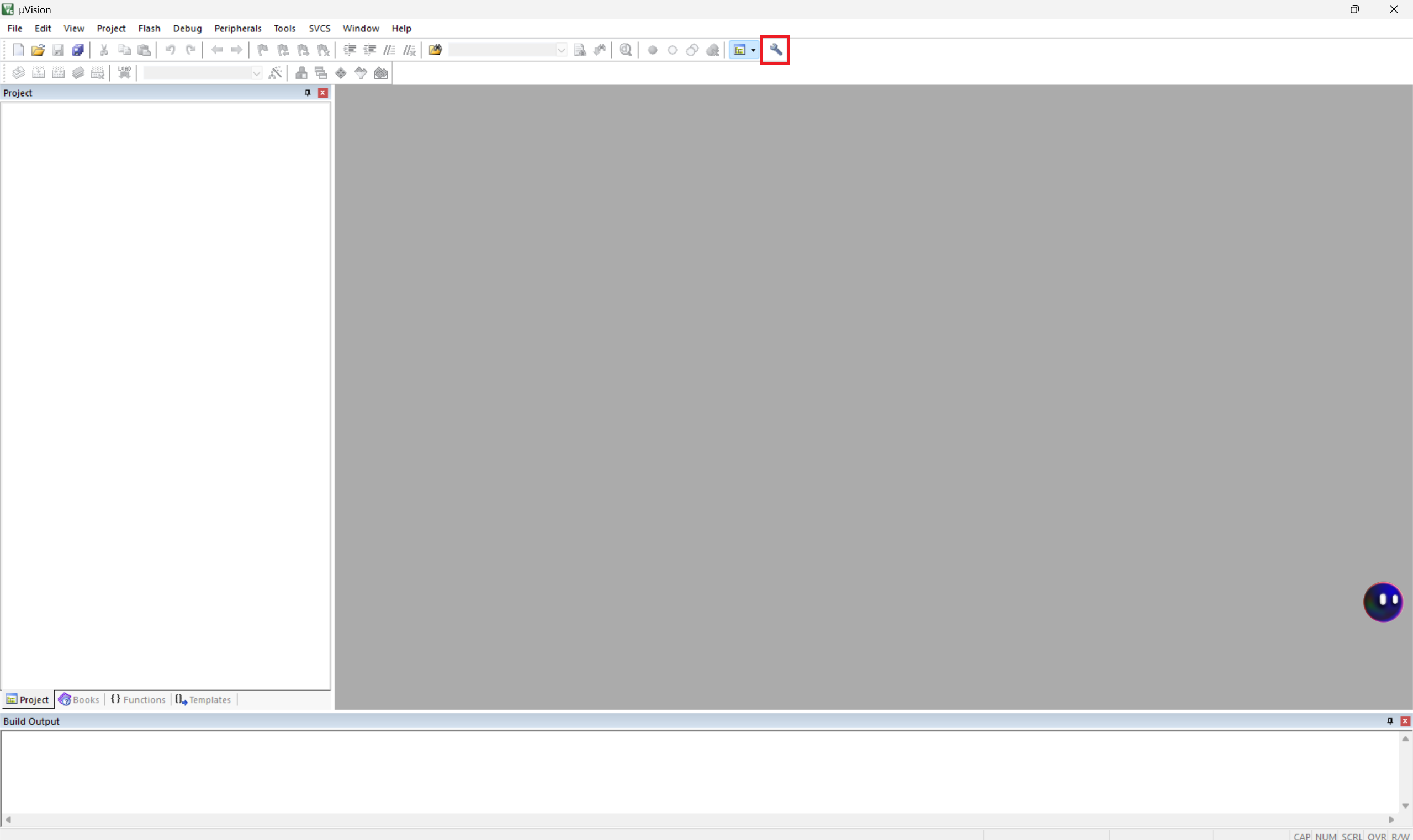

1.打开Keil uVision5，左击下图所标记位置。

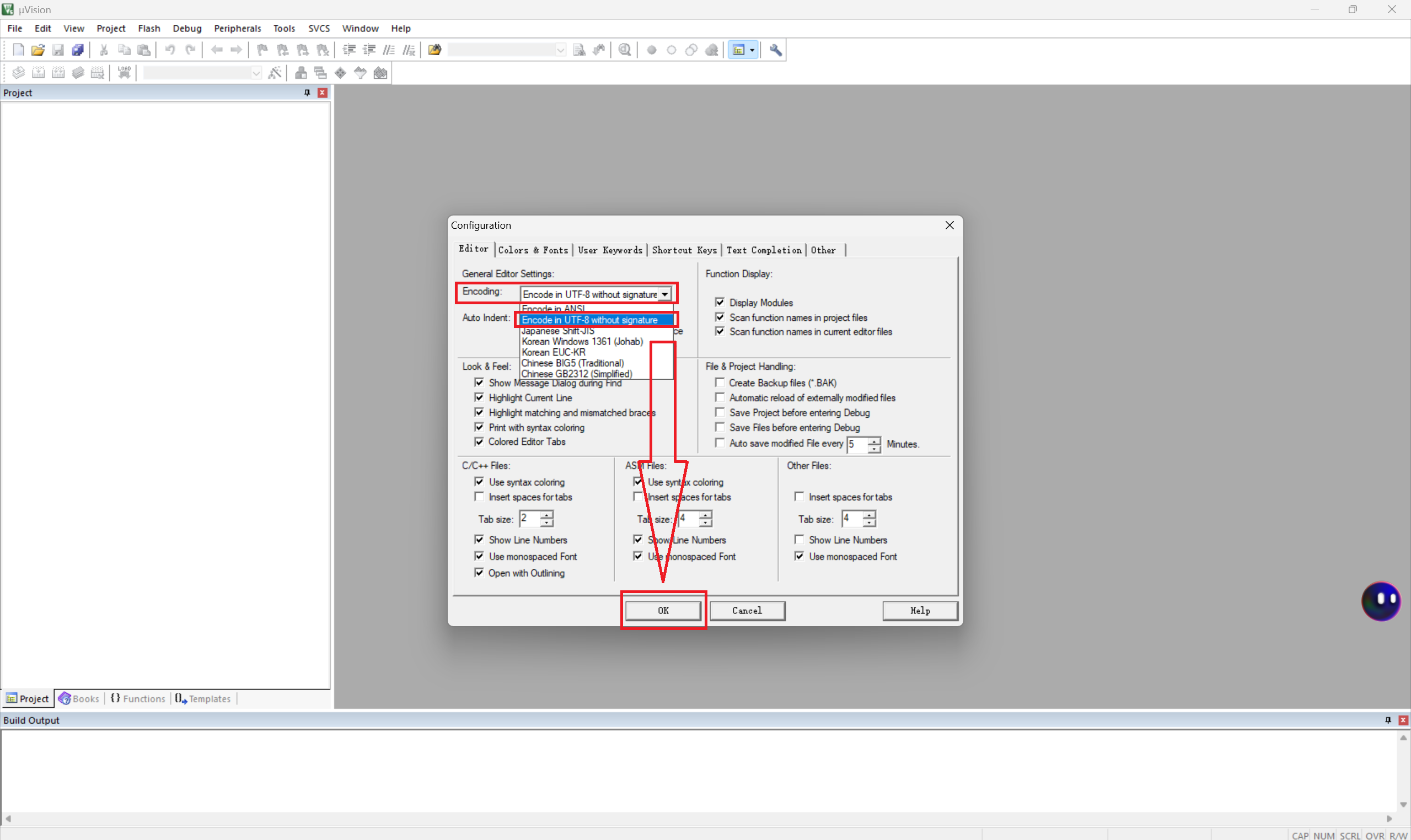

2.左击“Encoding”右边的小箭头，选择“UTF-8（全球语言）”，再左击“OK”。（“Encoding“中有“BIG5（繁体中文）”和“GB2312（简体中文）”，选择什么看个人的习惯）
注意：选择“UTF-8”之后，不会出现半字和乱码的问题，但是在使用它之前的汉子会变成乱码，所以我们需要先选择“UTF-8”，再创建或导入含有中文的文件。
2.代码模块化

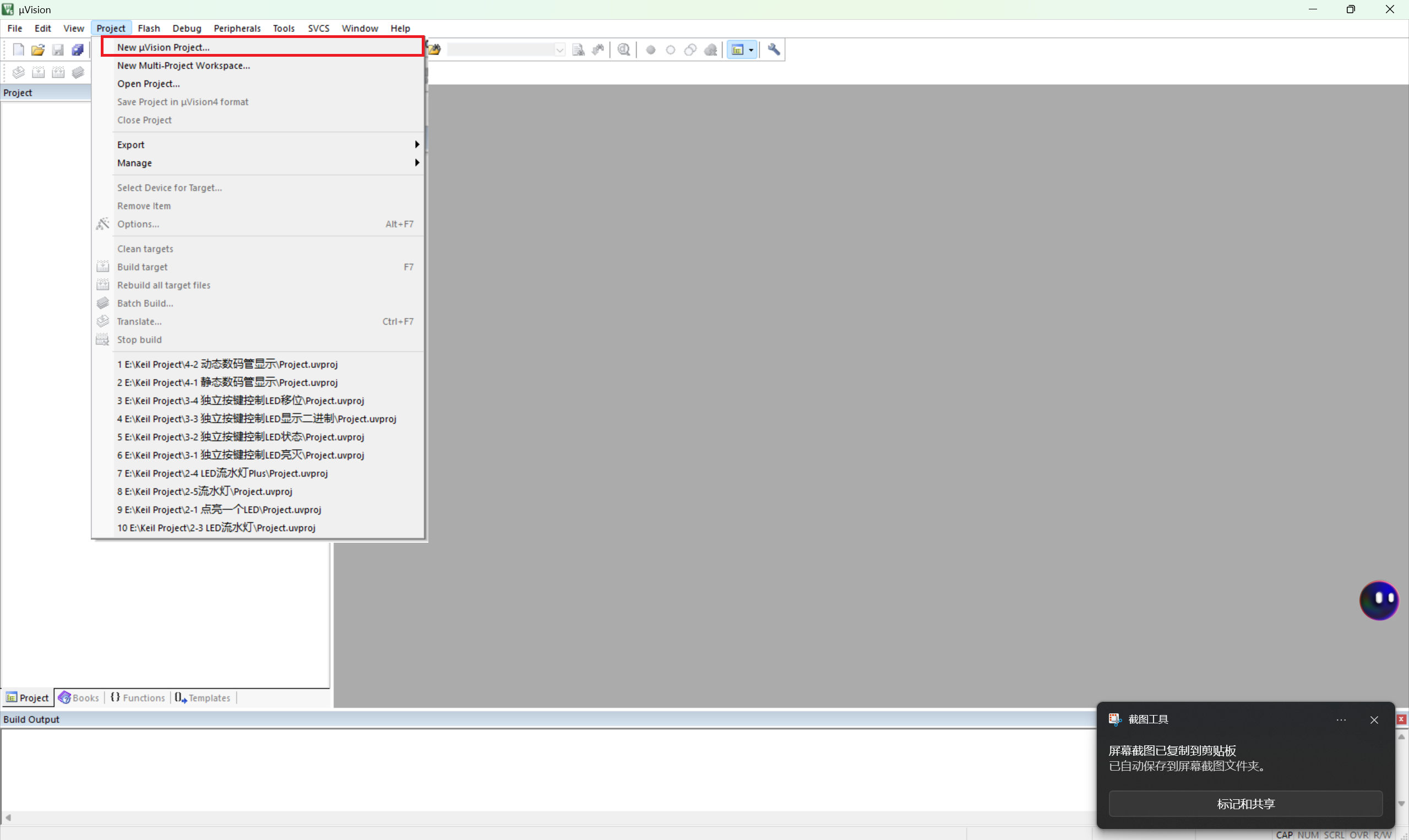

1.打开Keil uVision5，左击屏幕左上角的“Project”。
2.左击如图所示的位置

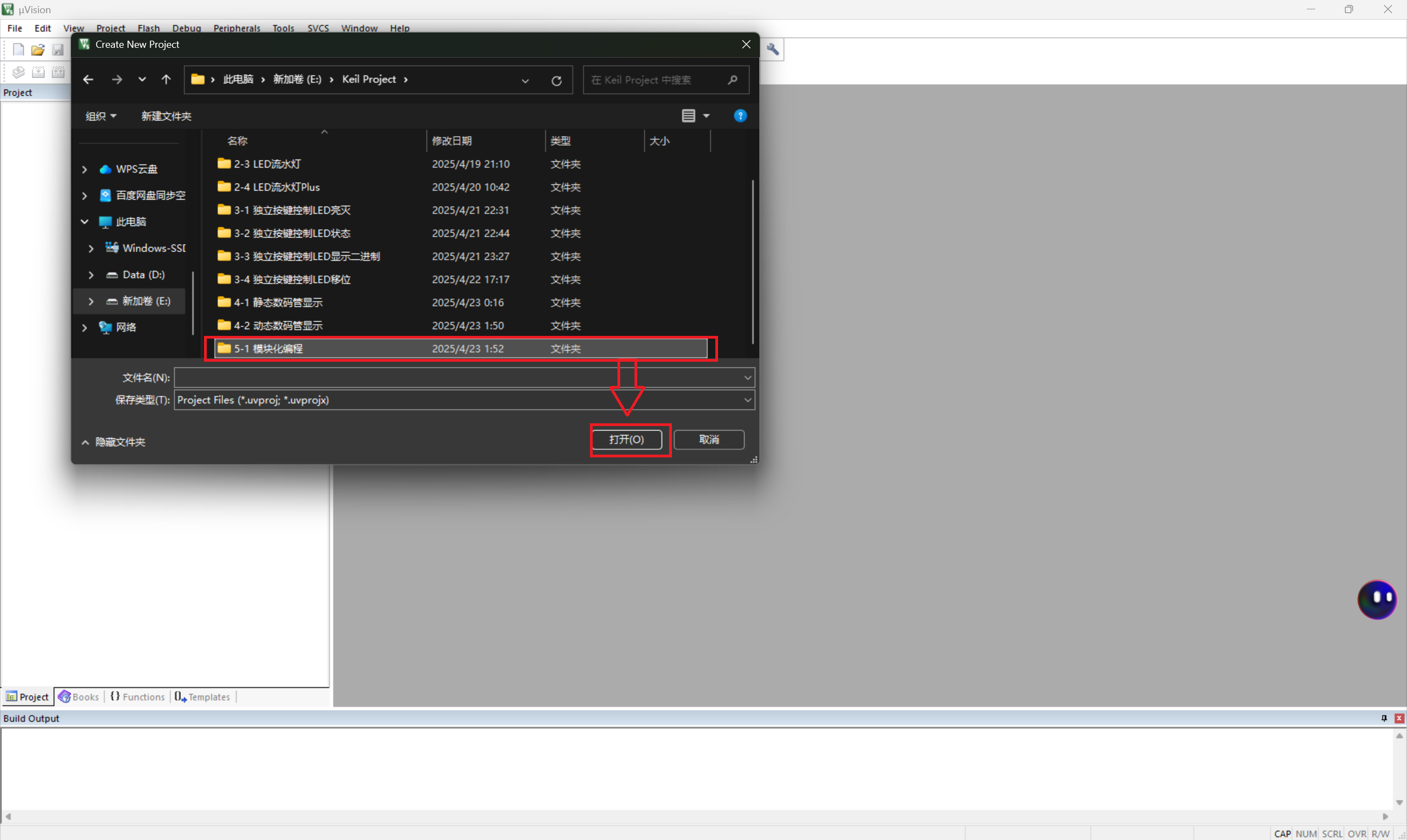

3.“Ctrl+Shift+N”新建一个文件夹（作者这里已经建好了），左击进入。

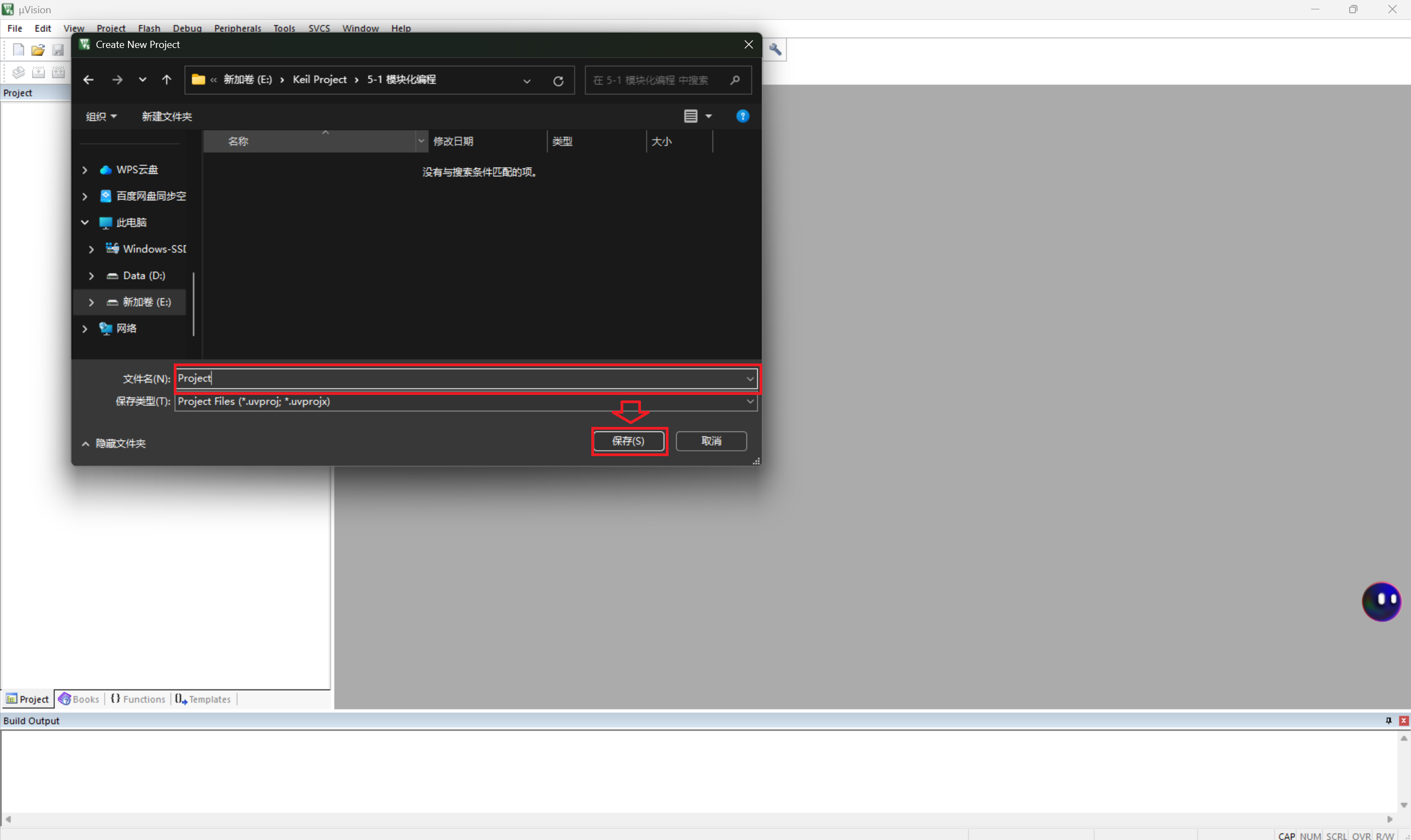

4..文件名命名完成，左击“OK”。

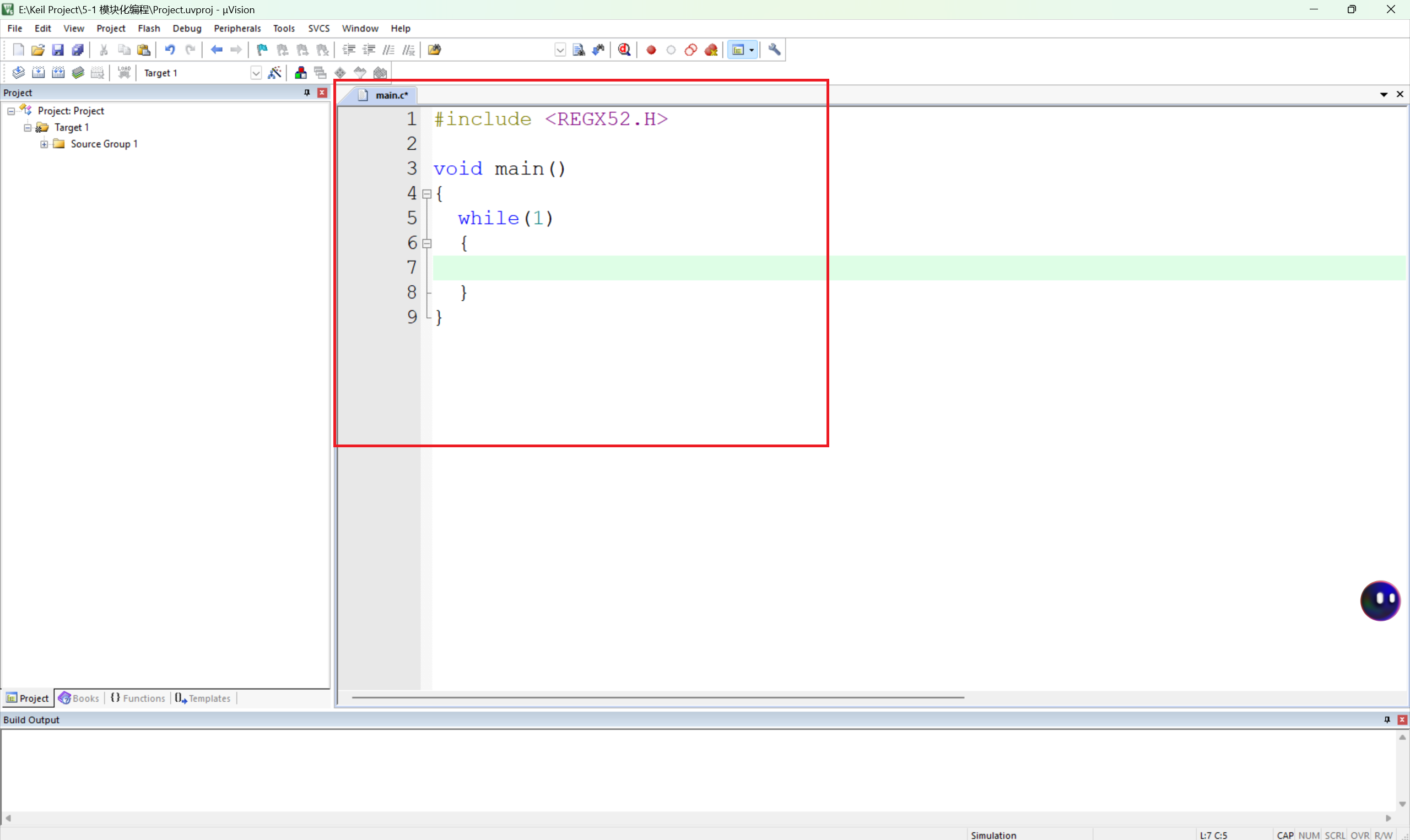

5.基本51单片机格式代码如下图所示。（这里小编省略了创建“main.c”的过程，如要需要可从小编之前的作品中查阅）
6.左击下图标记位置左边的符号，main.c显现

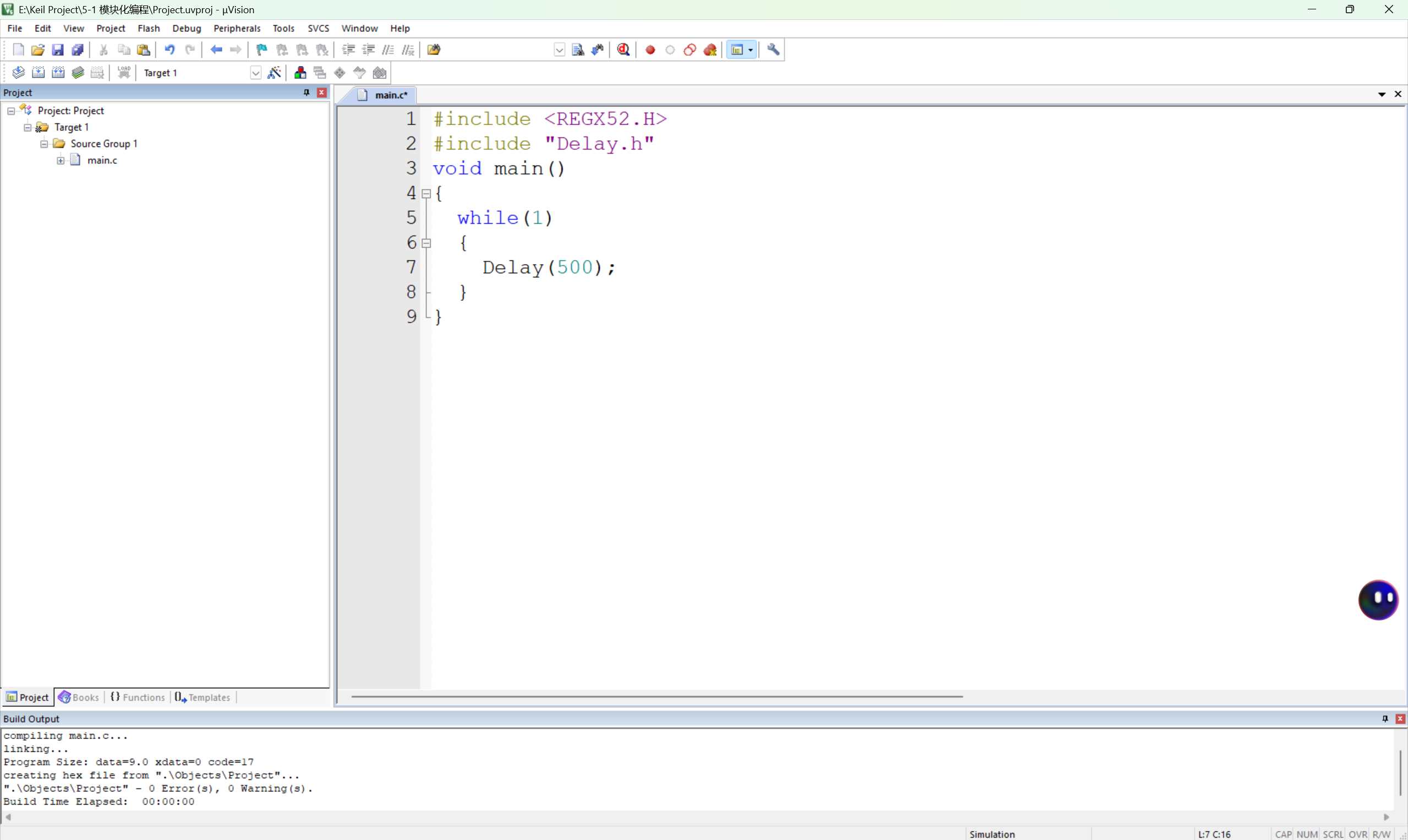

7.输入你想要调用的模块化代码的头文件，这里以“Delay”延时函数为例。

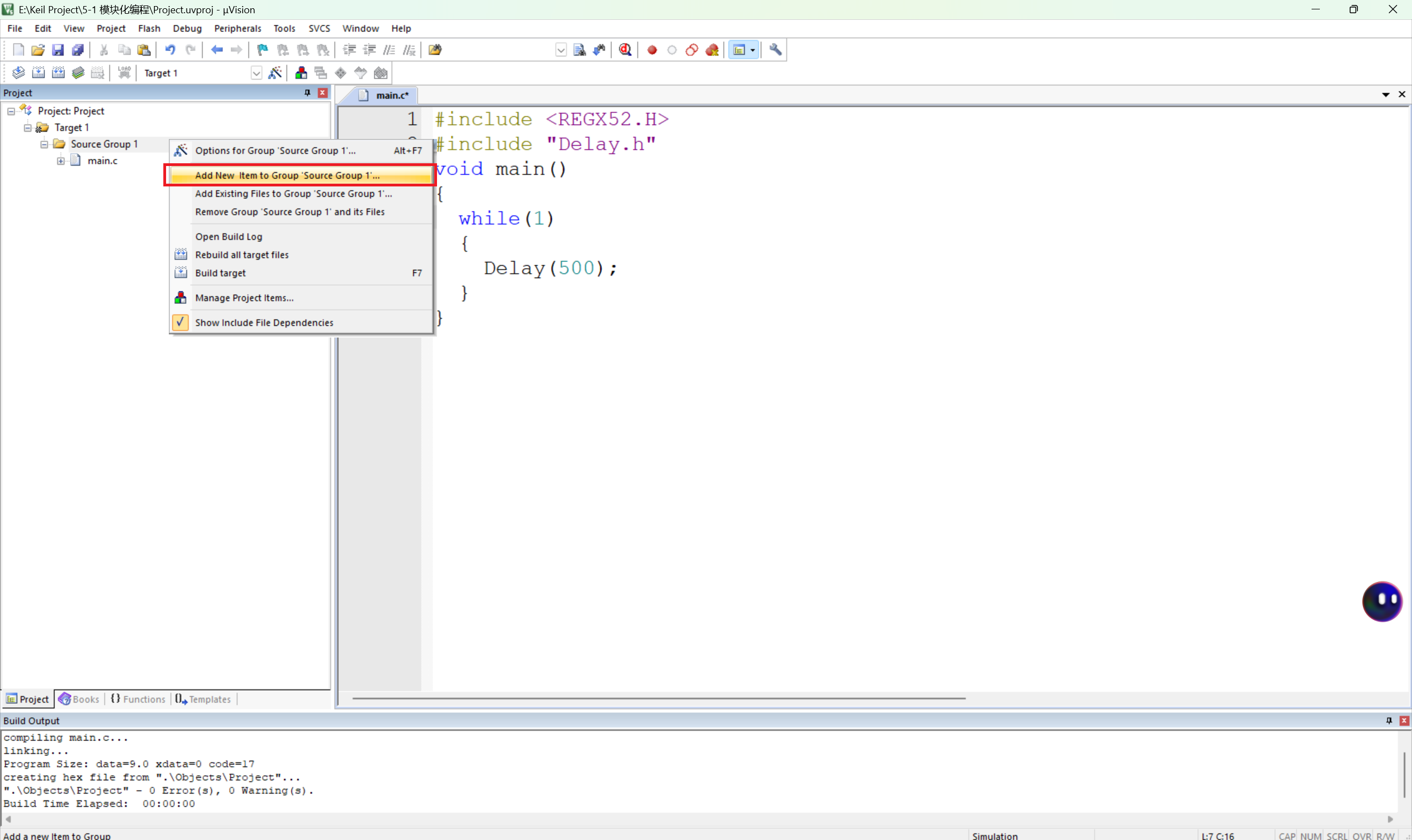

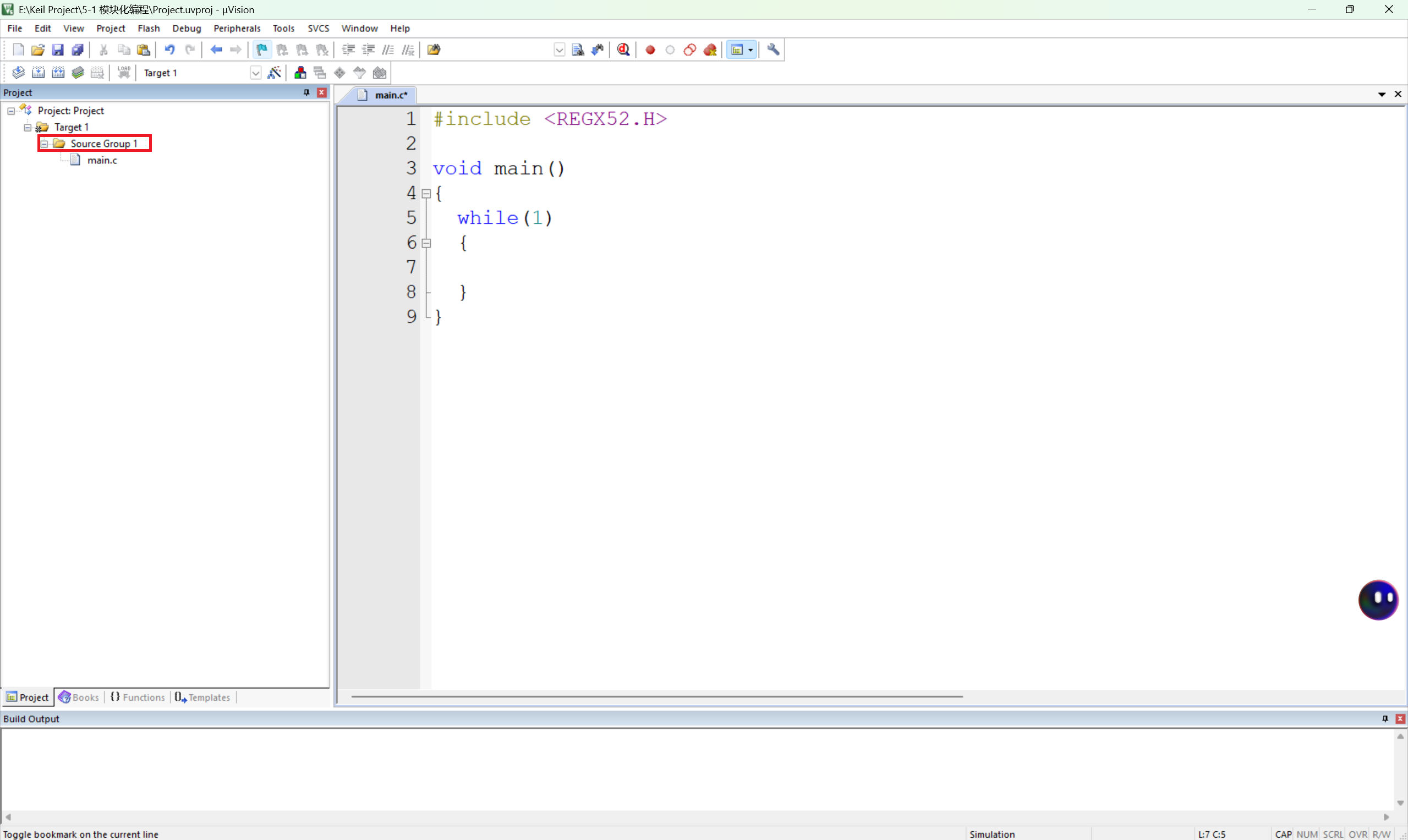

8.右击“Source Group 1”，再左击下图所标记位置

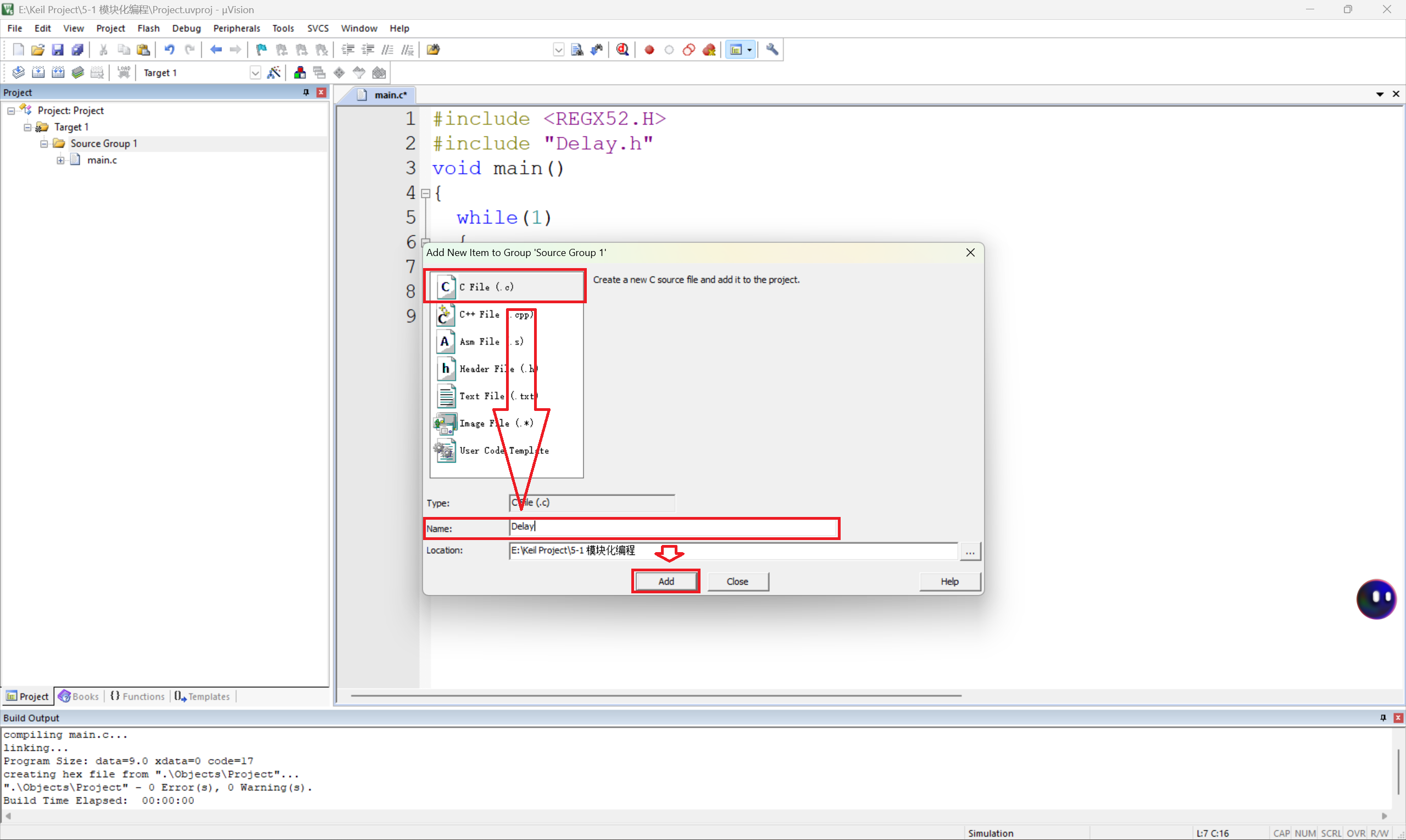

9.选择C语言，“Name”命名为“Delay”，左击“Add”。

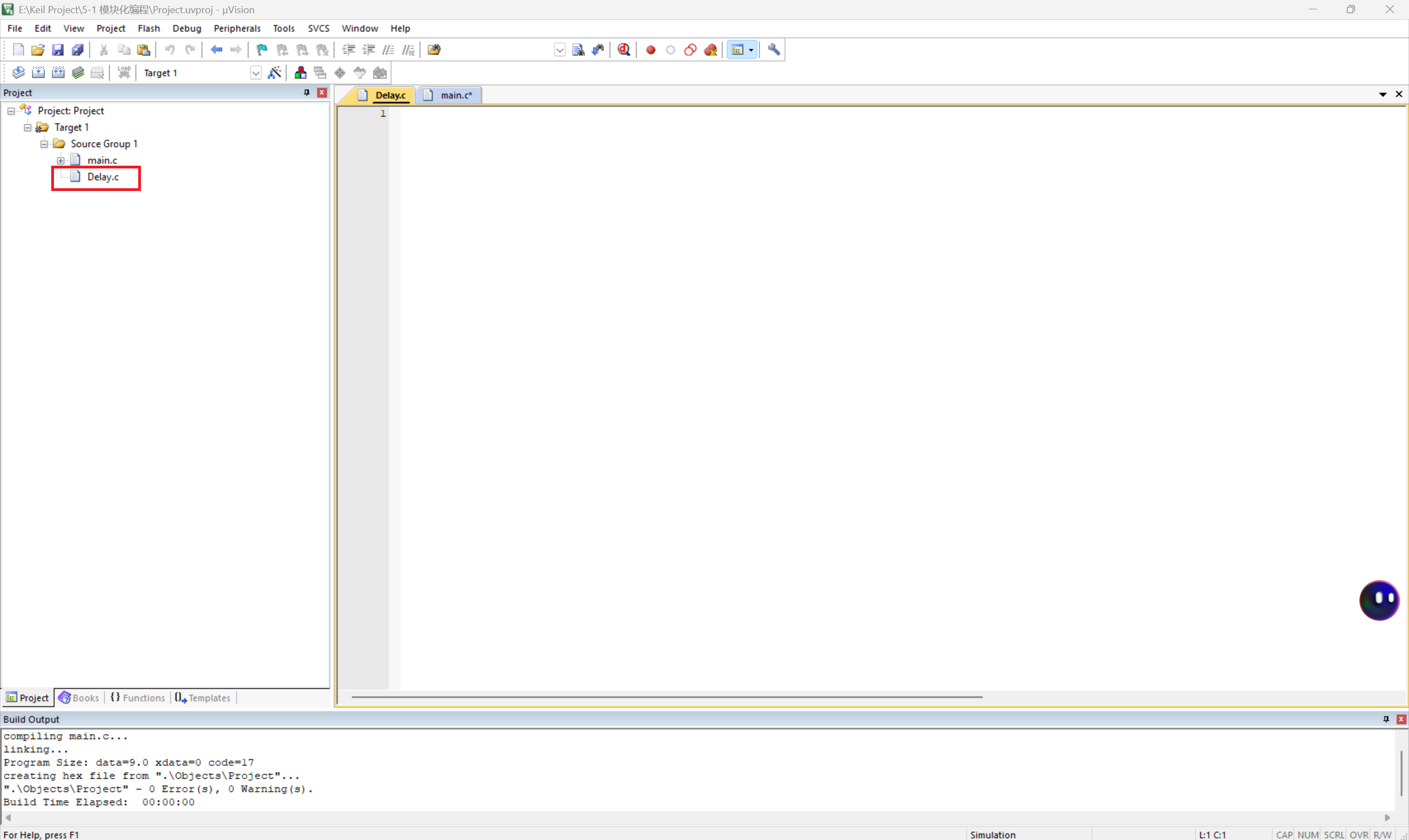

10.“Delay.c”在目录中展现

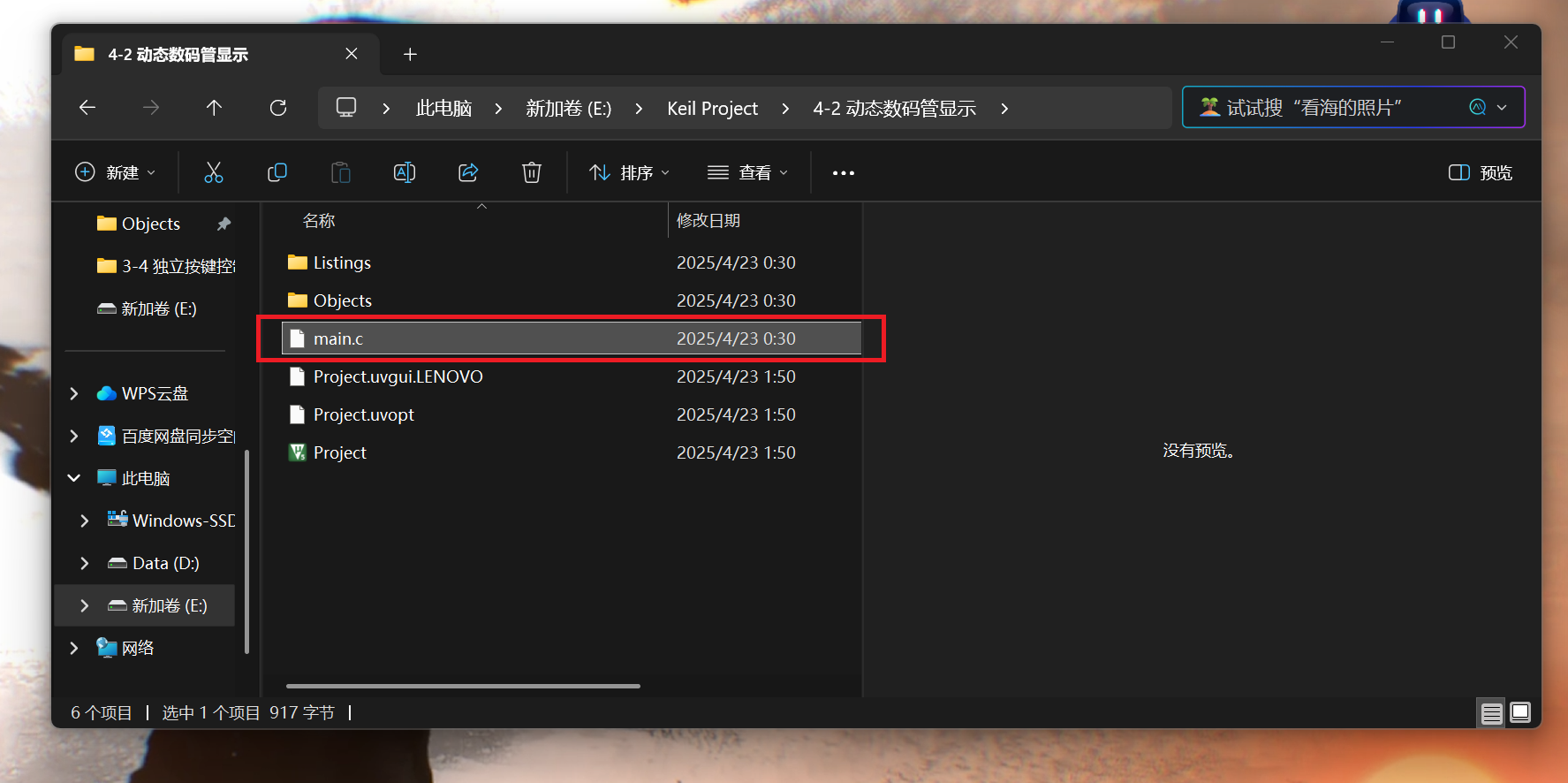

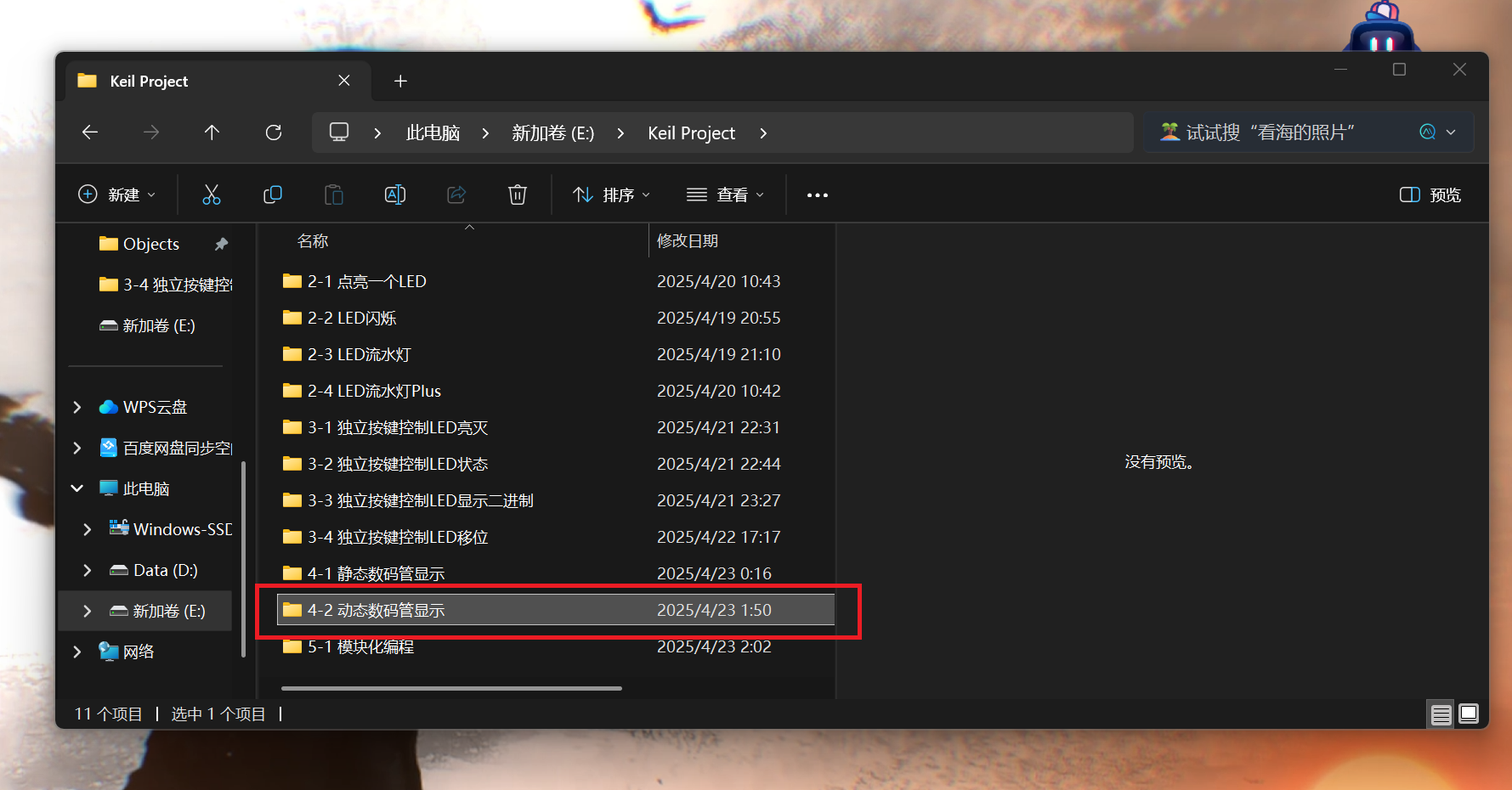

11.找到之前学习时，有用到延时代码的文件，左击进入
12.打开“main.c”（小编选择的打开方式为VS）

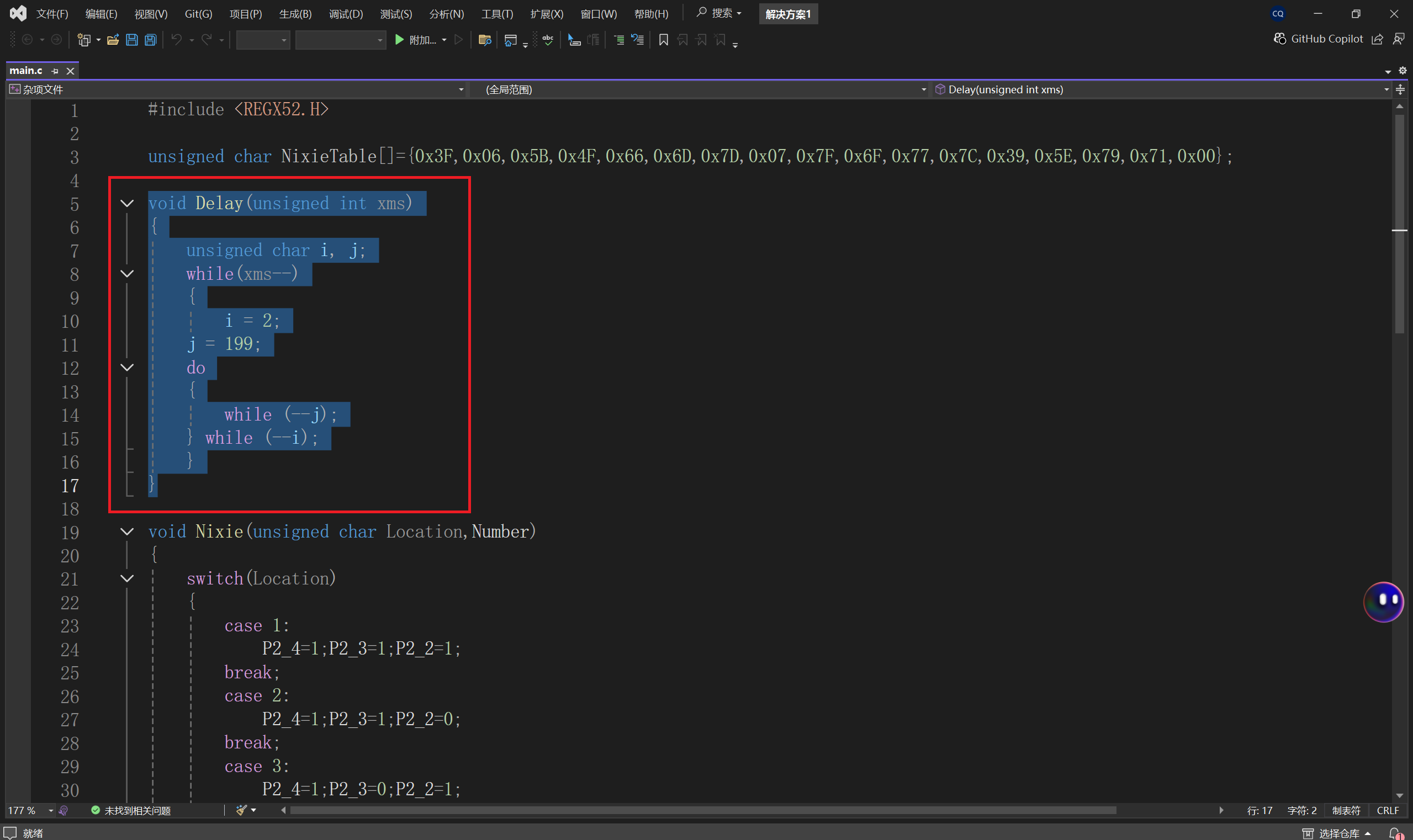

13.复制Delay延时代码

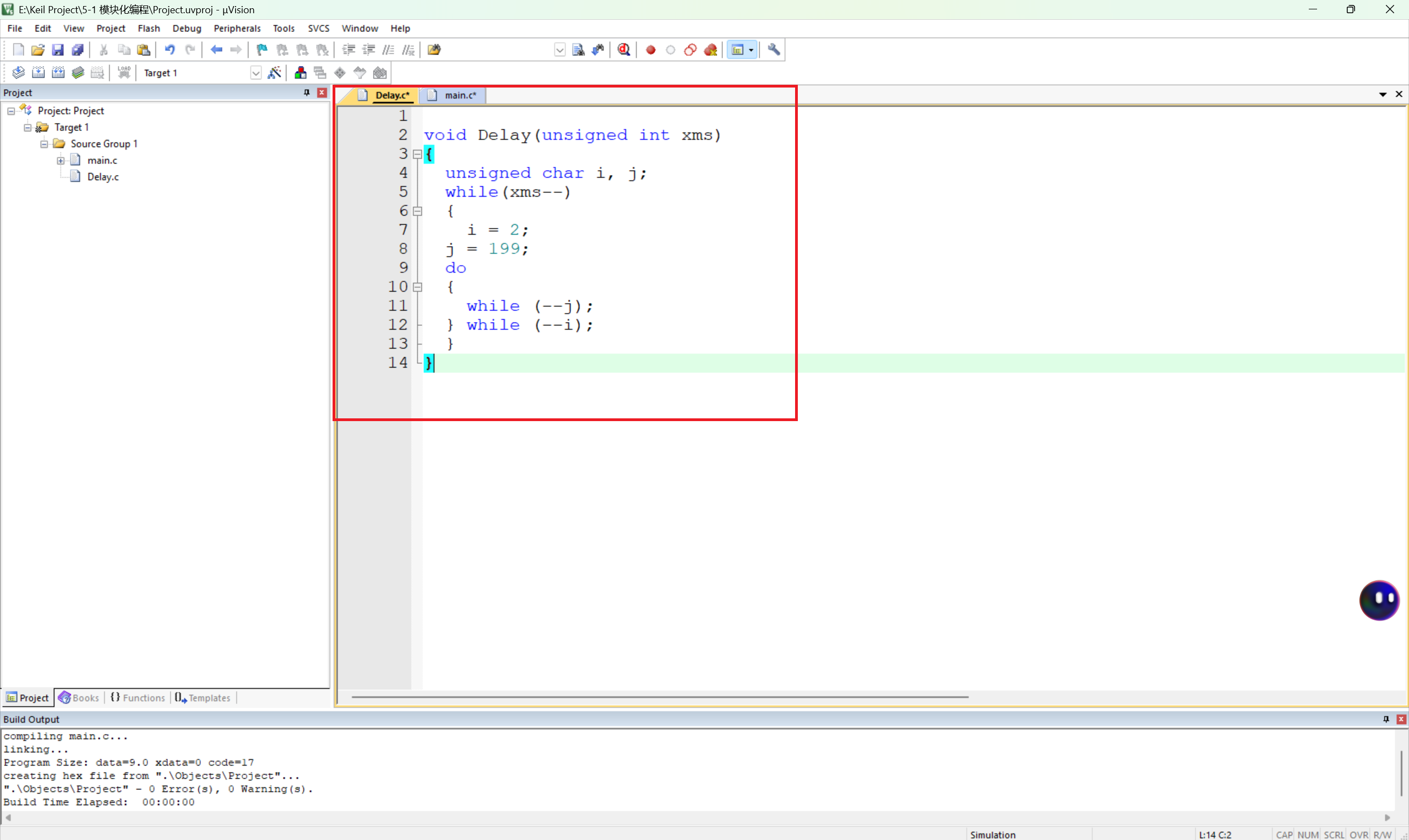

14.粘贴进5-1中Delay.c源文件中

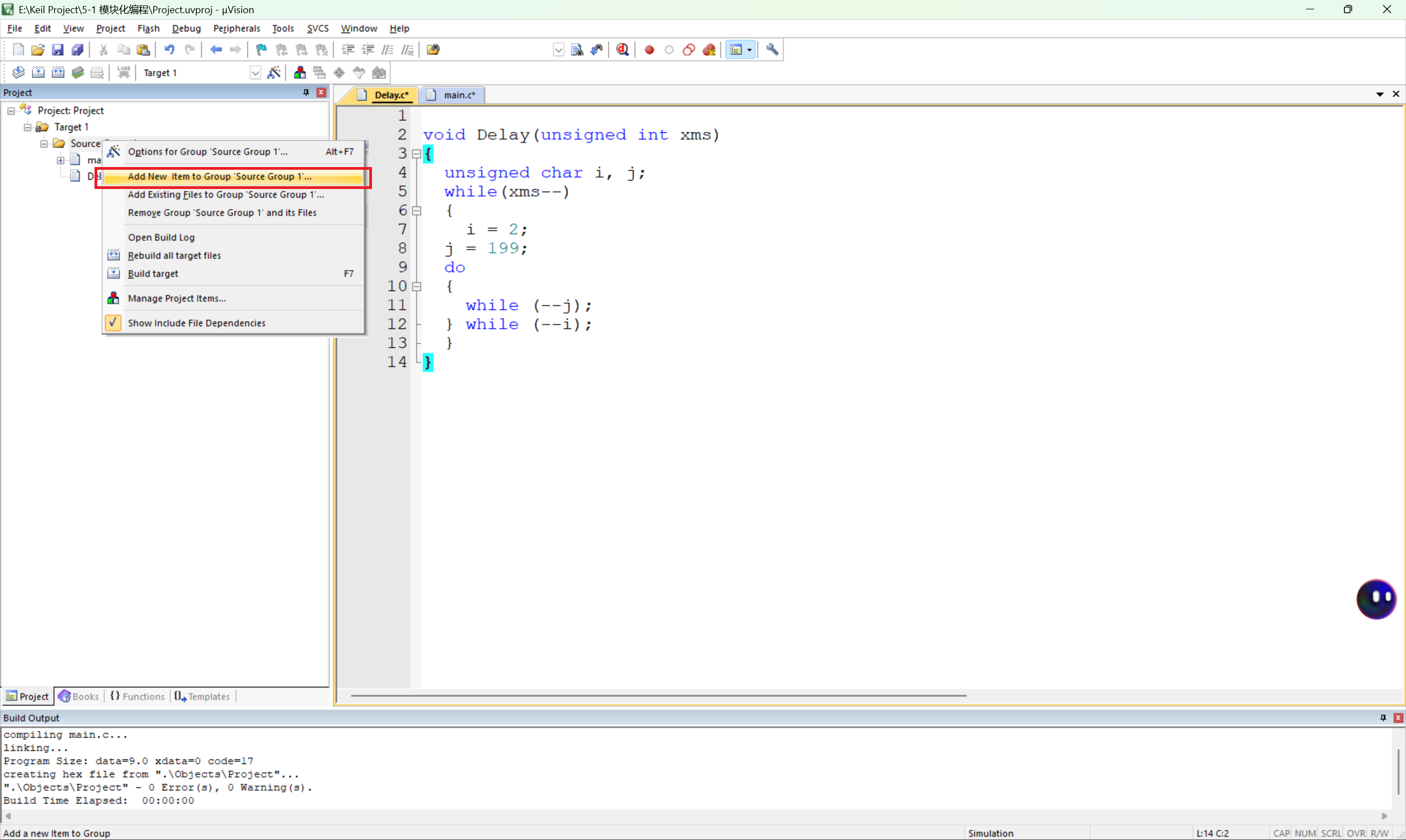

15.右击“Source Group 1”，再左击下图所标记位置

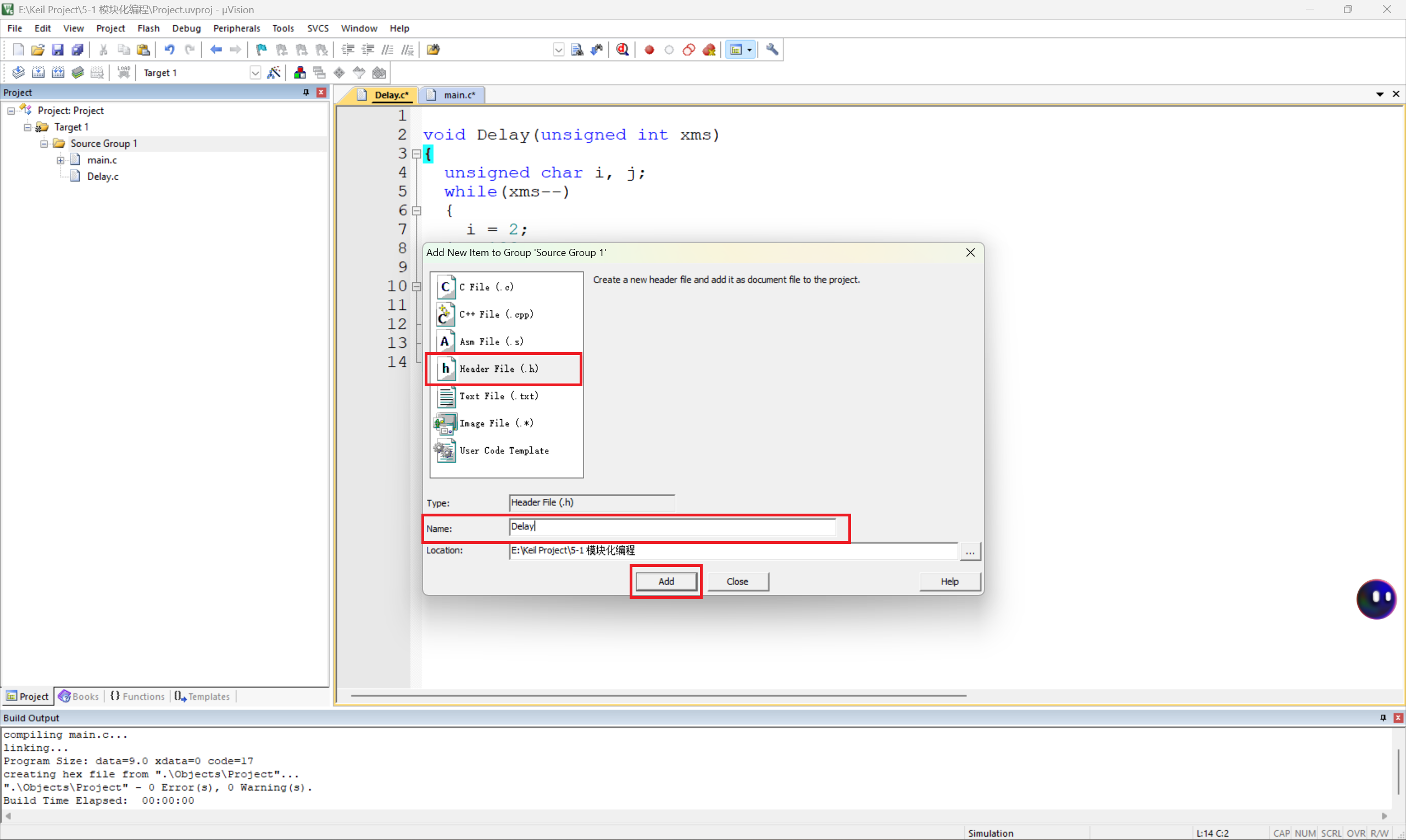

16.选择头文件，“Name”命名为“Delay”，左击“Add”。
17.目录中并没有显示"Delay.h"

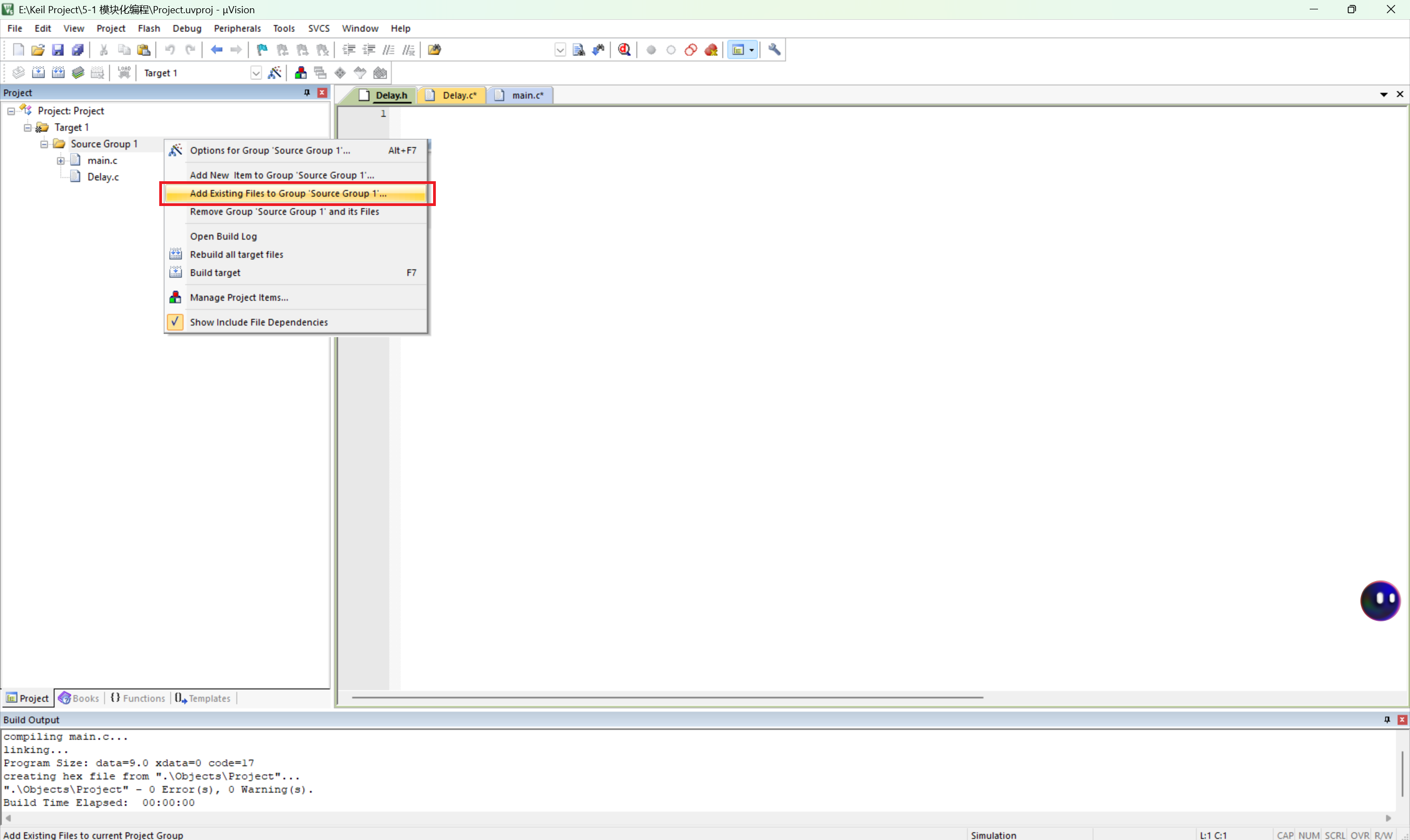

18.右击“Source Group 1”，再左击下图所标记位置

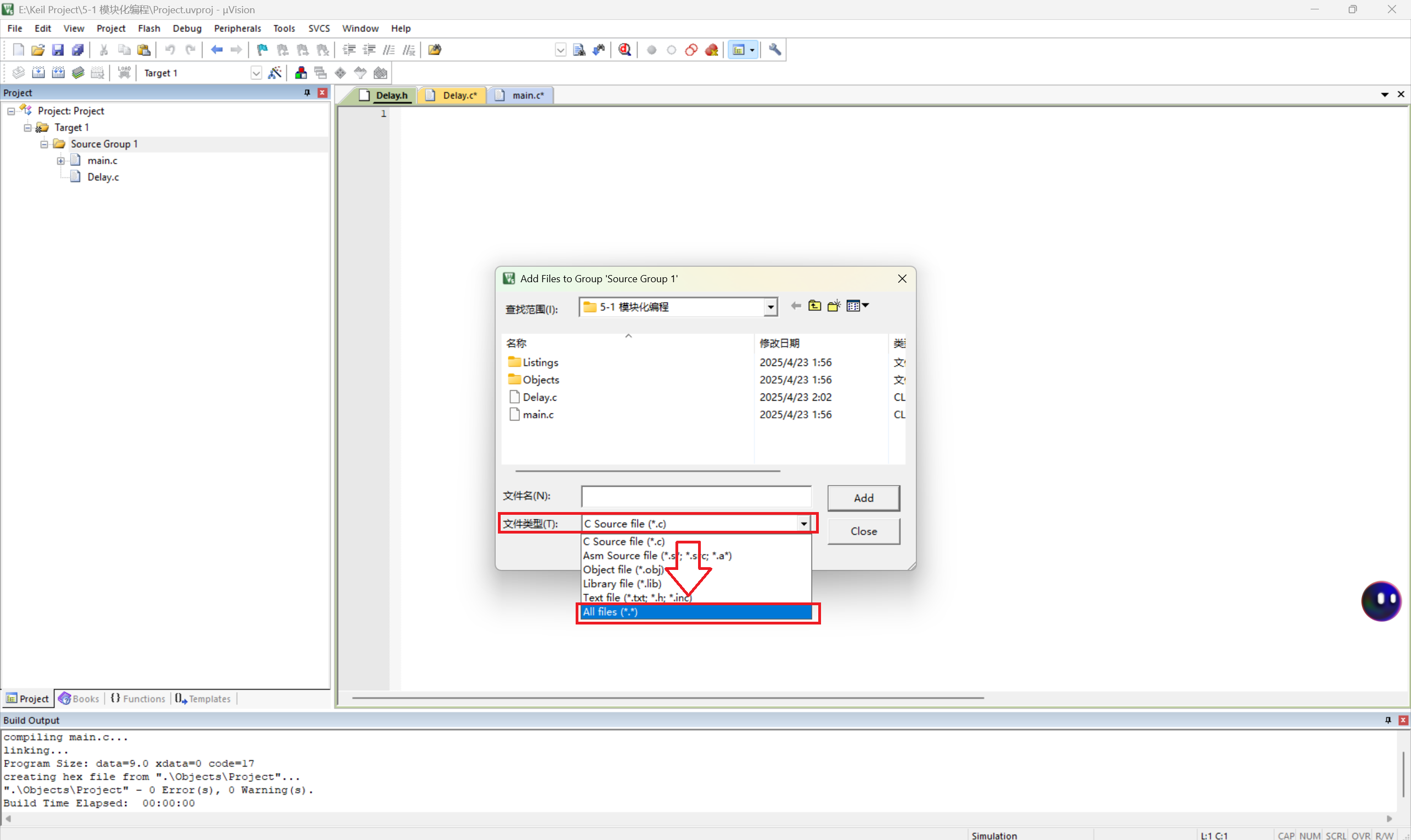

19.右击文件类型最右侧的小箭头，找到“All”，左击选择，这样我们才能看见Delay.h

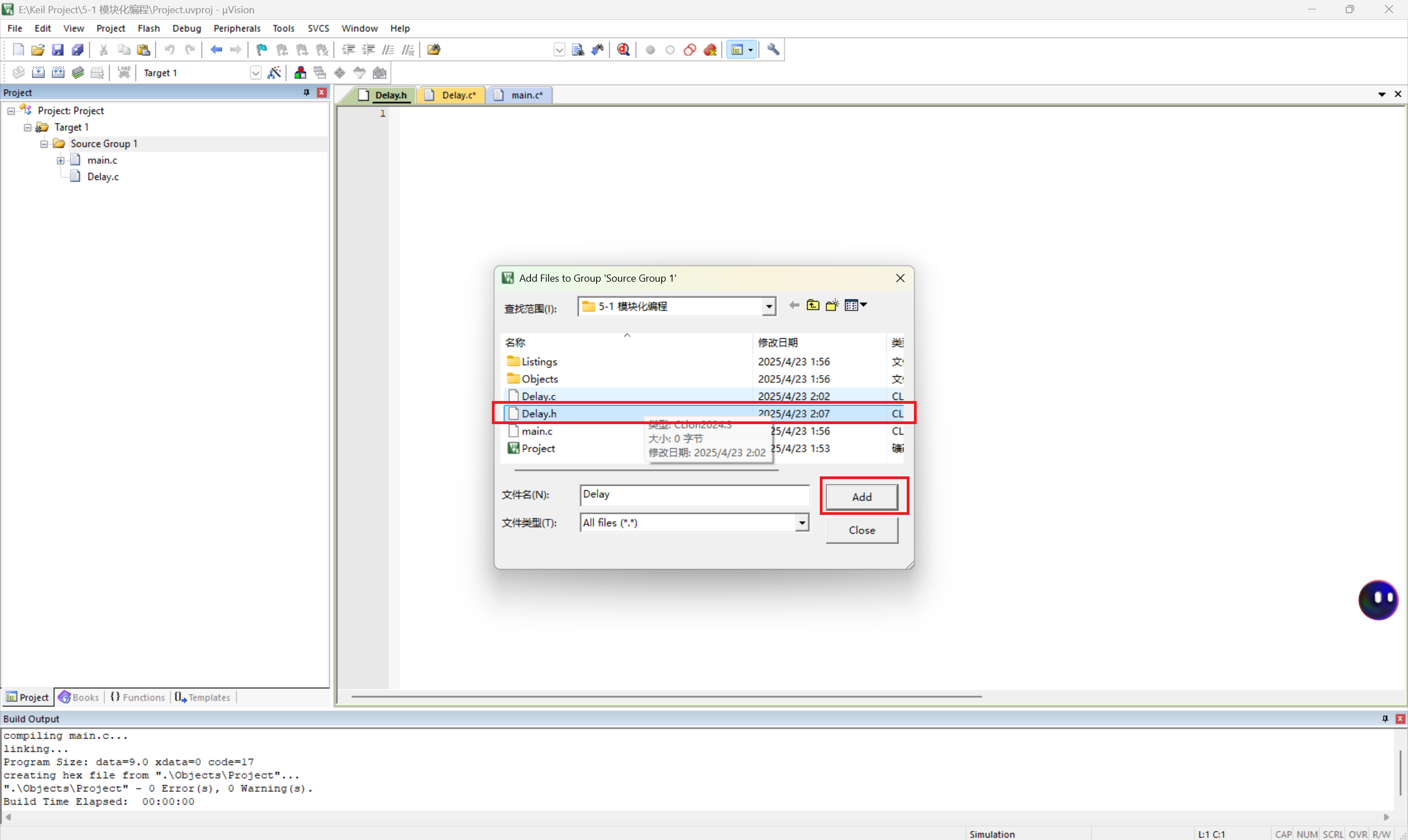

20.找到Delay.h并选中，左击“Add”，

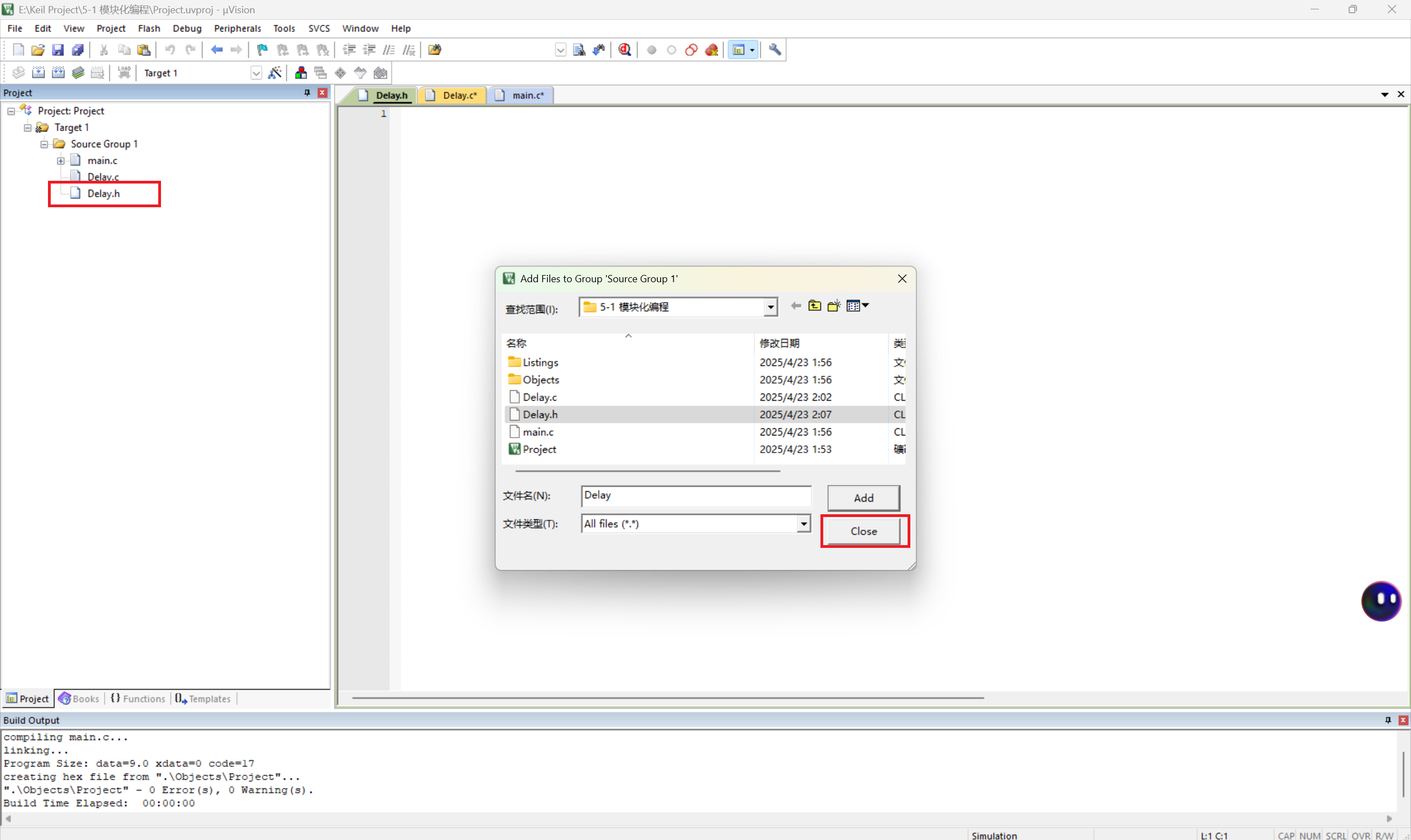

21.显然，Delay.h被添加进目录中，左击“close”退出下图所示界面

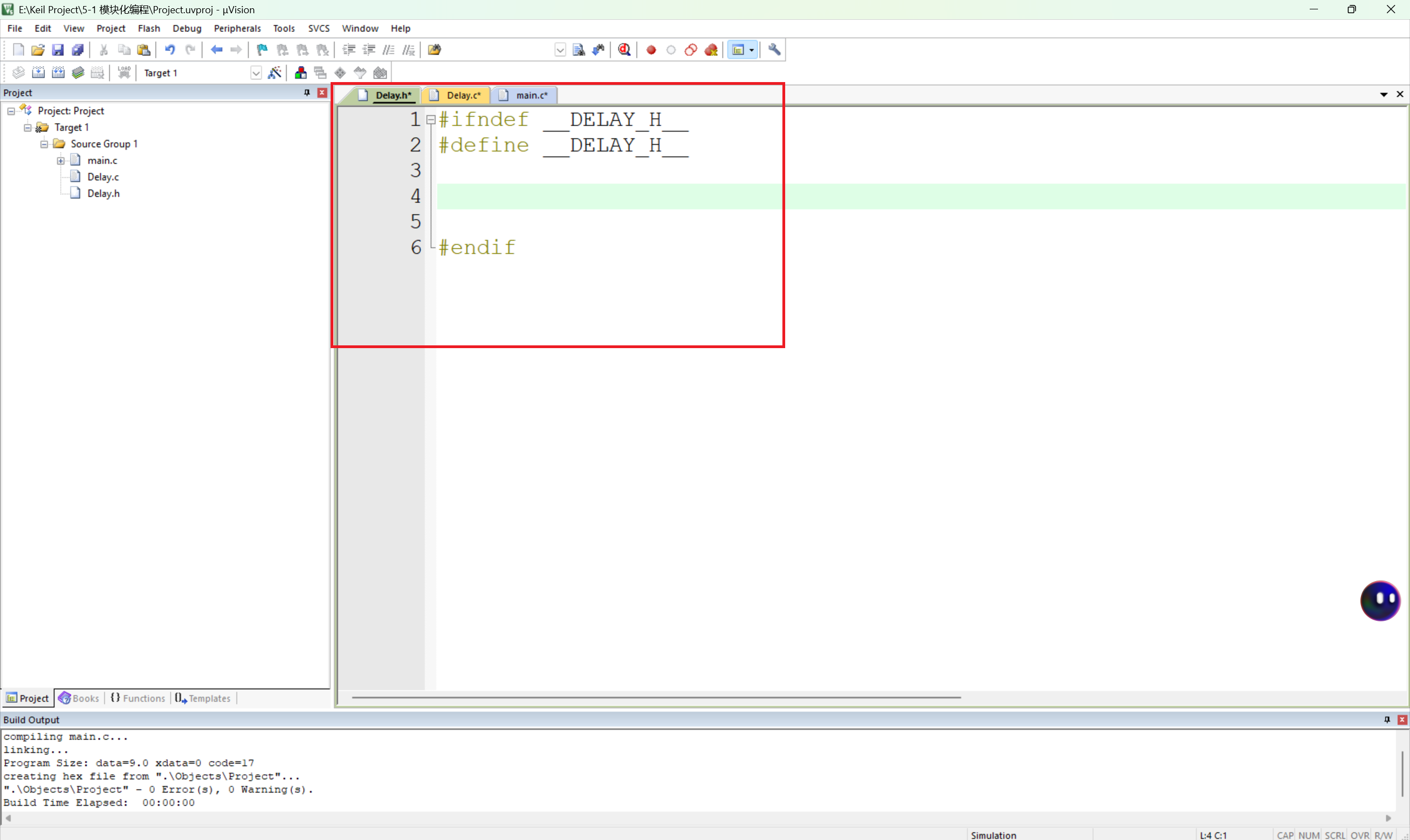

22.在"Delay.h"中输入预编译代码

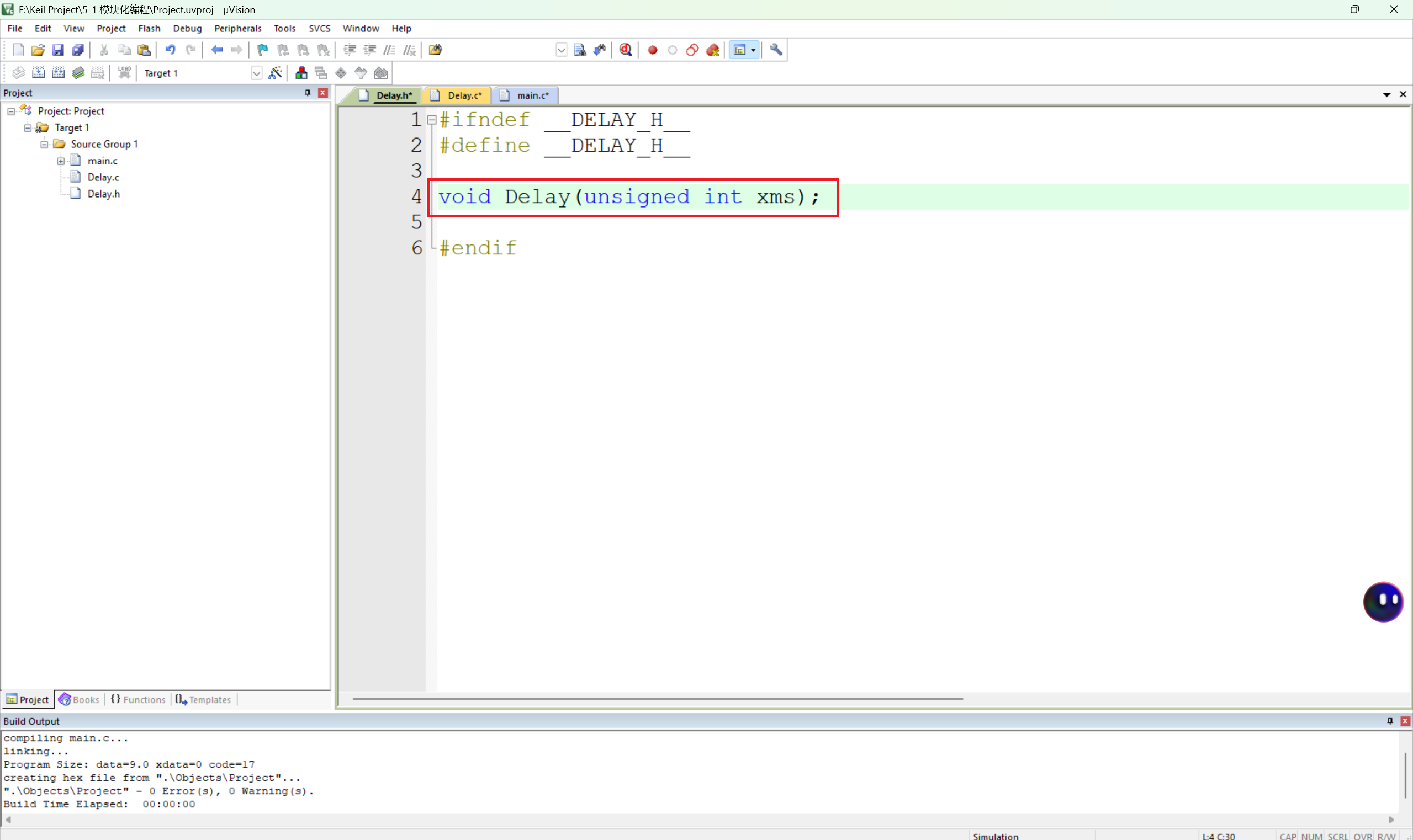

23.对Delay延时函数进行声明

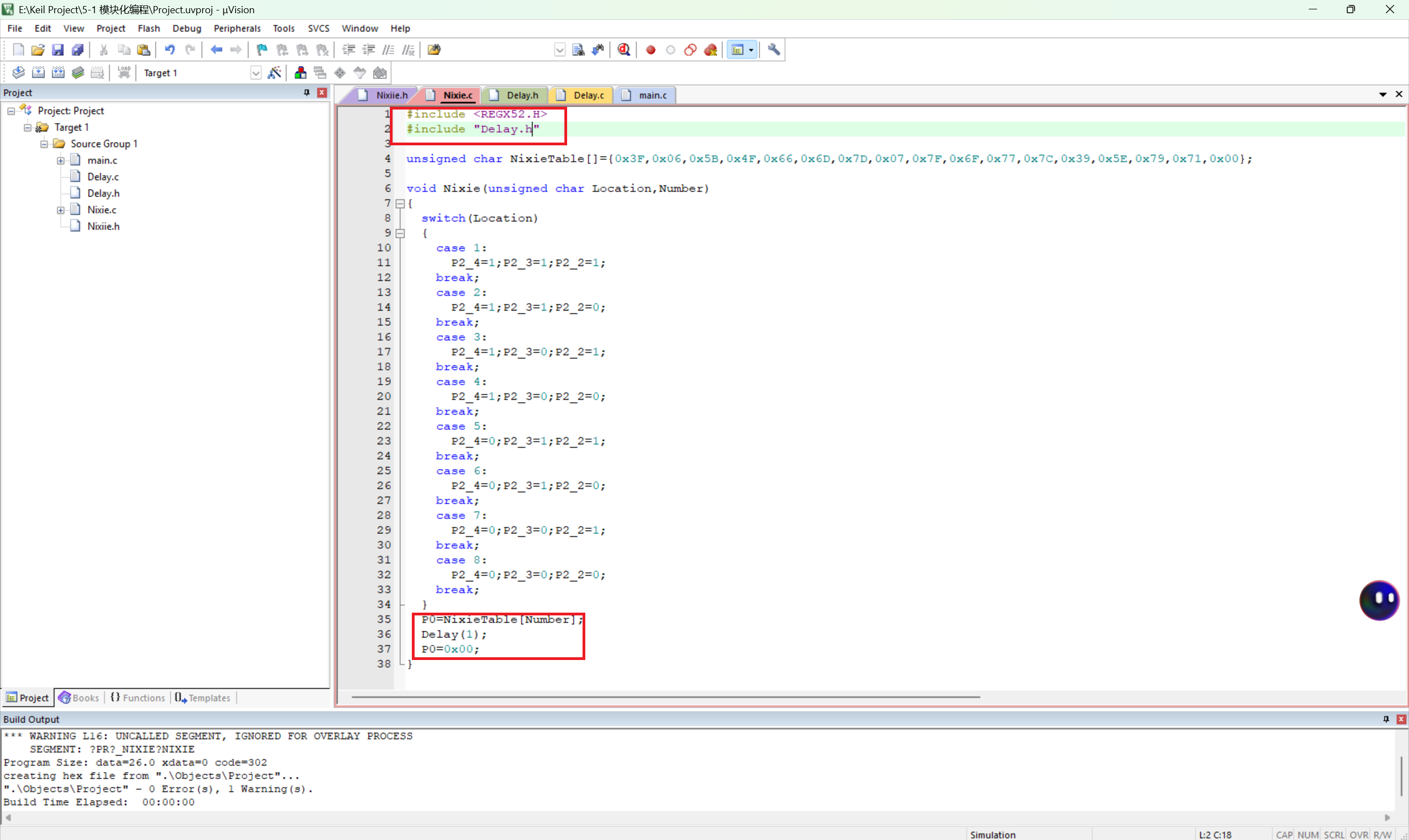

24.同理，可得数码管的头文件和源文件（这里小编的头文件命名有误，请将“Nixiie.h”改正为“Nixie.h”），由于该源文件的代码定义P0口并且调用了Delay延时函数，所以要加上两个头文件，如下图标记位置所示。

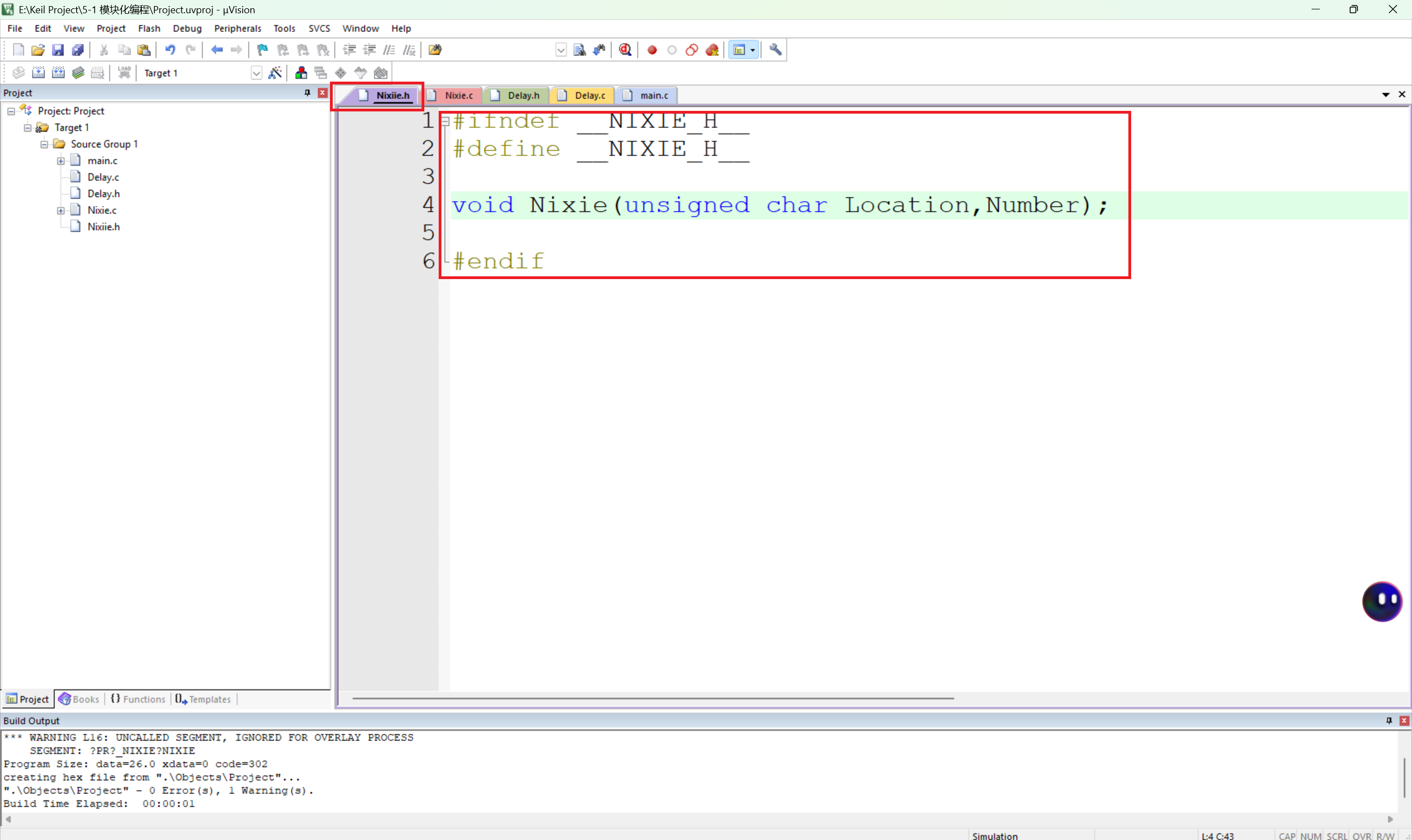

25.Nixie.h的代码如下图所示
3.主体代码编写

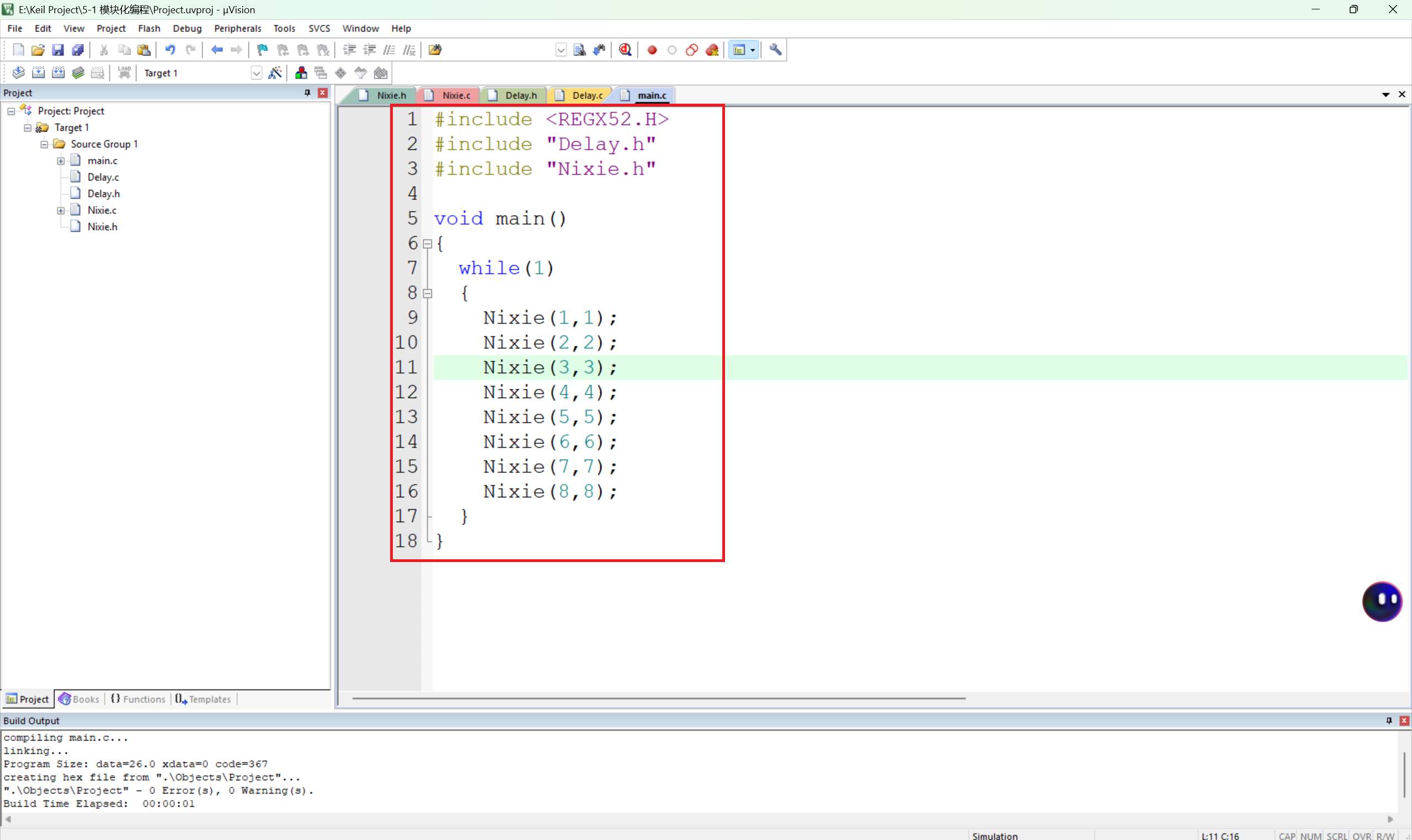

如下图所示。

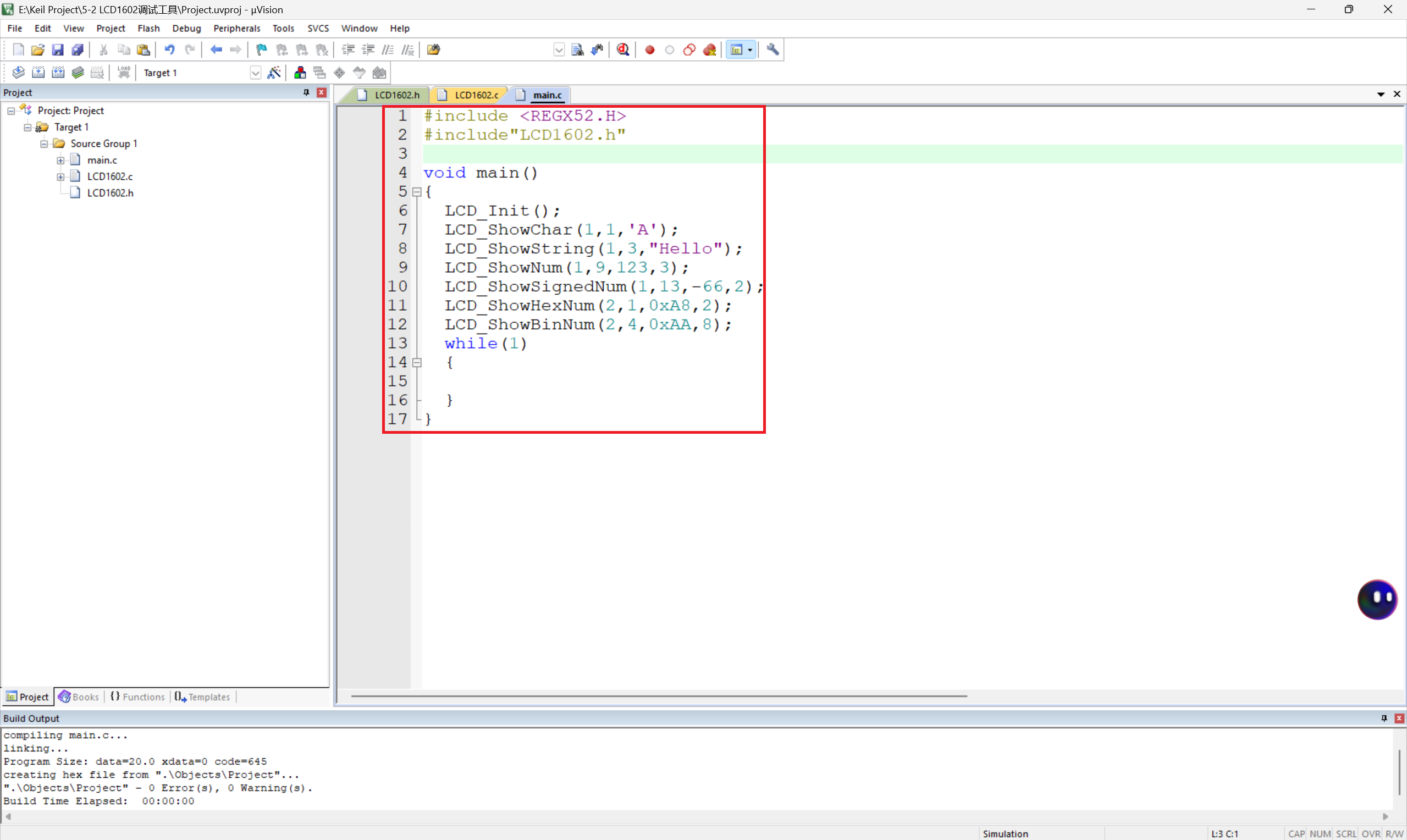

由于5-1的代码过于简单，所以5-2 LCD1602调试工具中的代码一并展示，如下图所示。（图中的“LCD1602.h”和“LCD1602.c”需要在江协科技的简介中找到并下载）
为什么用LCD1602而不用数码管？理由如下：
1.数码管需要不断扫描，一旦扫描不及时，数码管就会闪烁，显示内容也没有LCD1602多
2.LCD1602只与数码管和三个LED冲突，与其他器件不冲突，那么使用它调试会很方便，但是也有一个缺点，就是数码管和三个LED就不能用了。
4.进行烧录

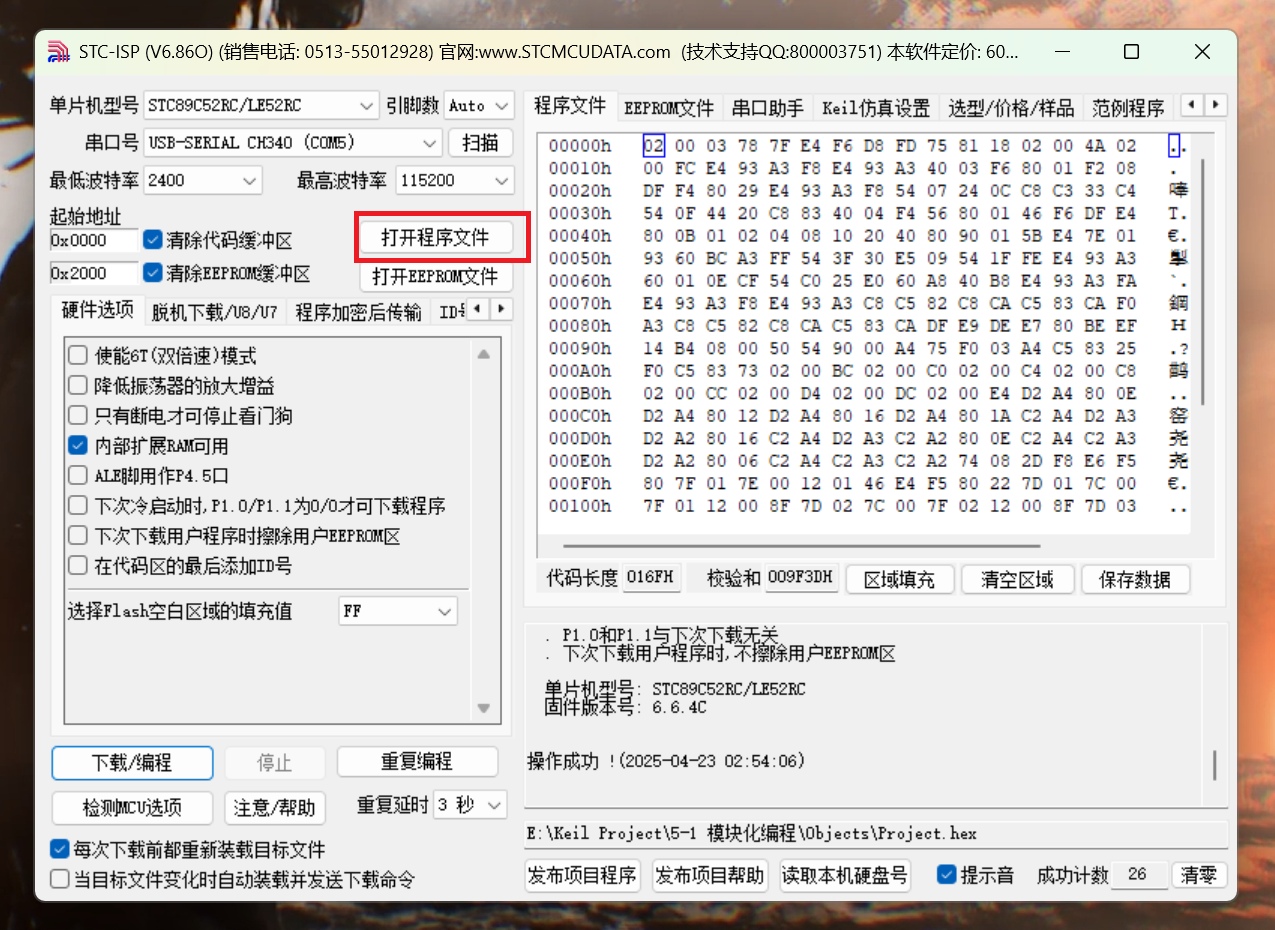

1..打开stc-isp，左击“打开程序文件”。

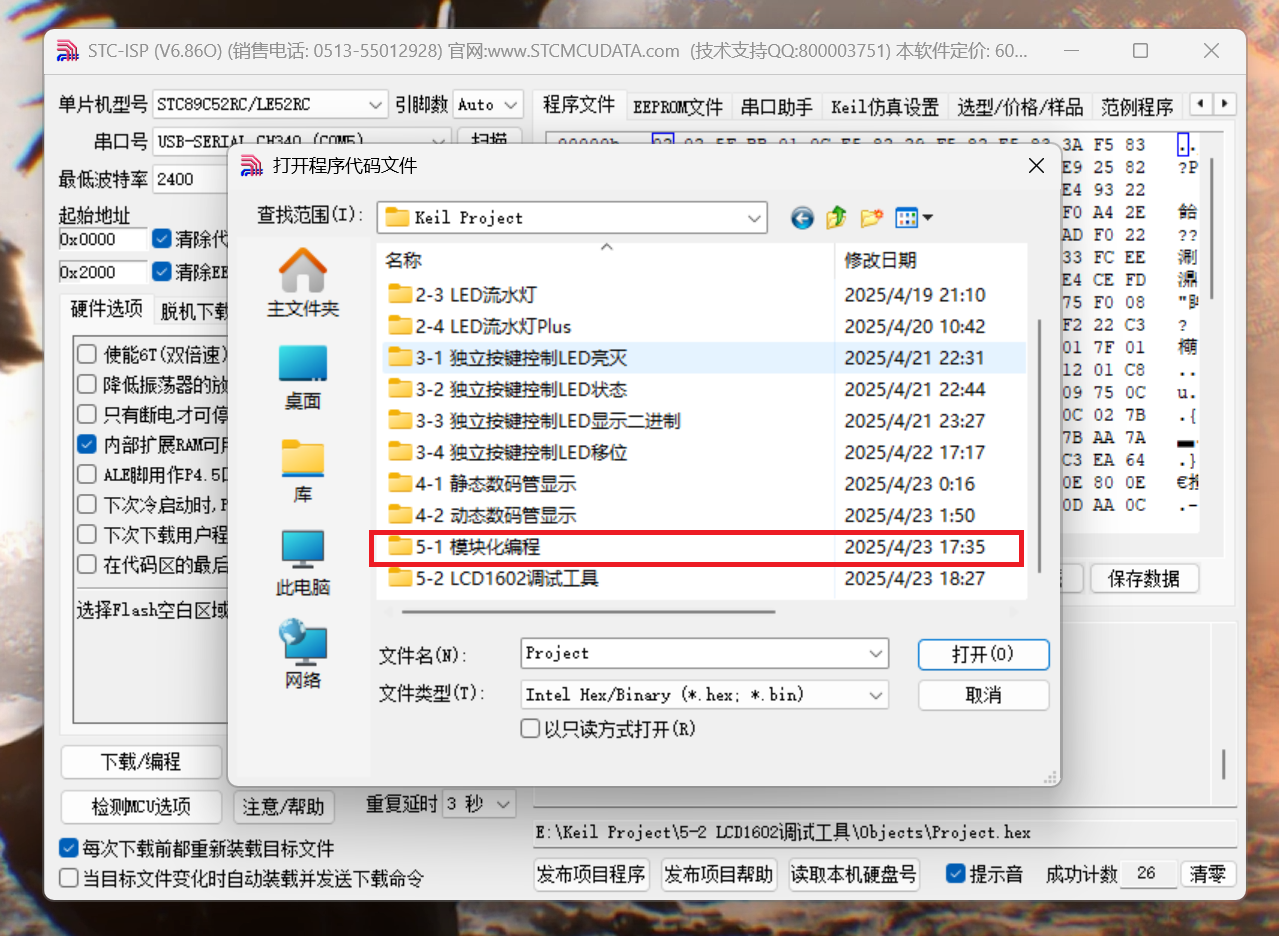

2.找到存储代码文件夹的位置，双击进入。

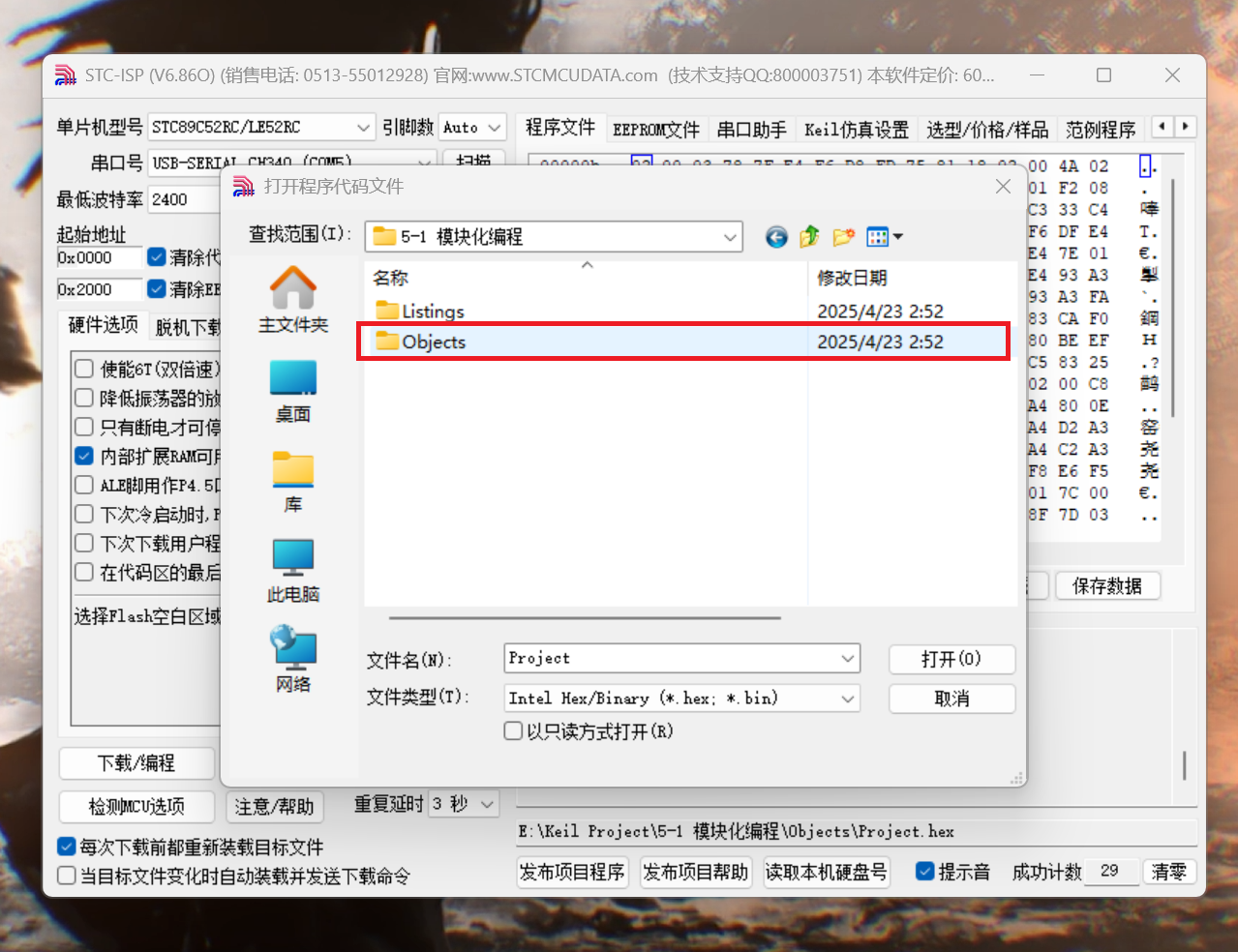

3..双击“Objects”。

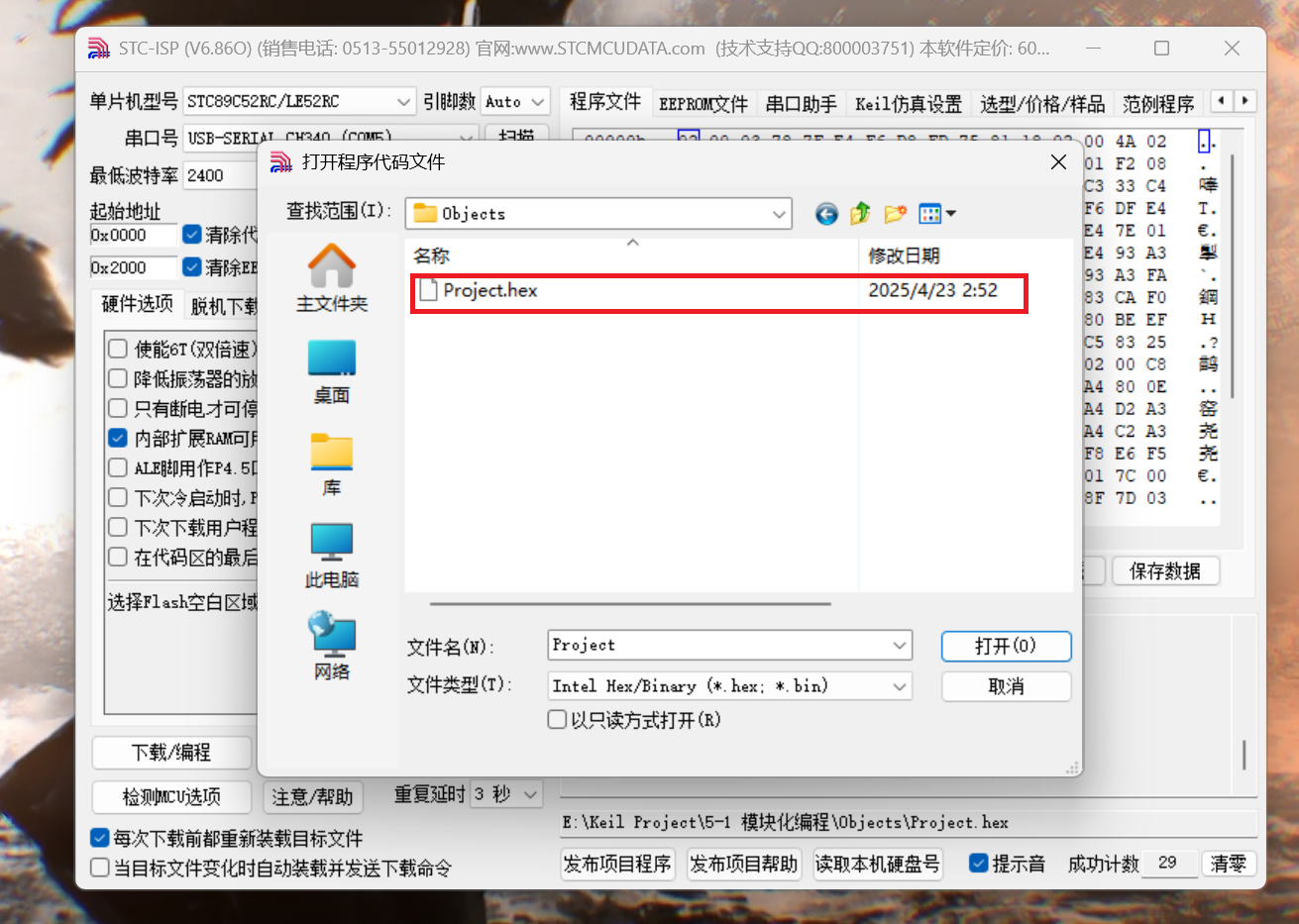

4.双击选中下图所示位置。

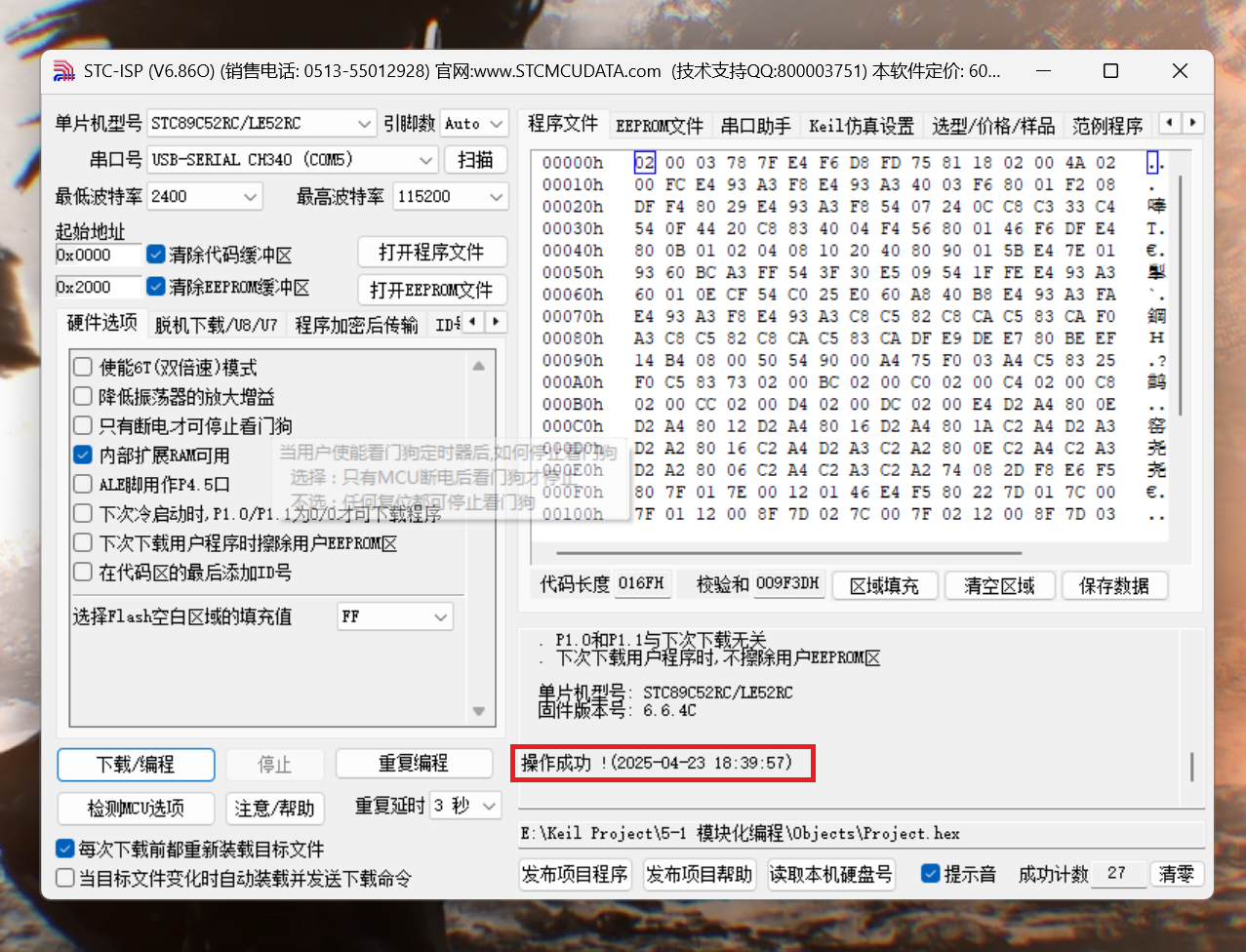

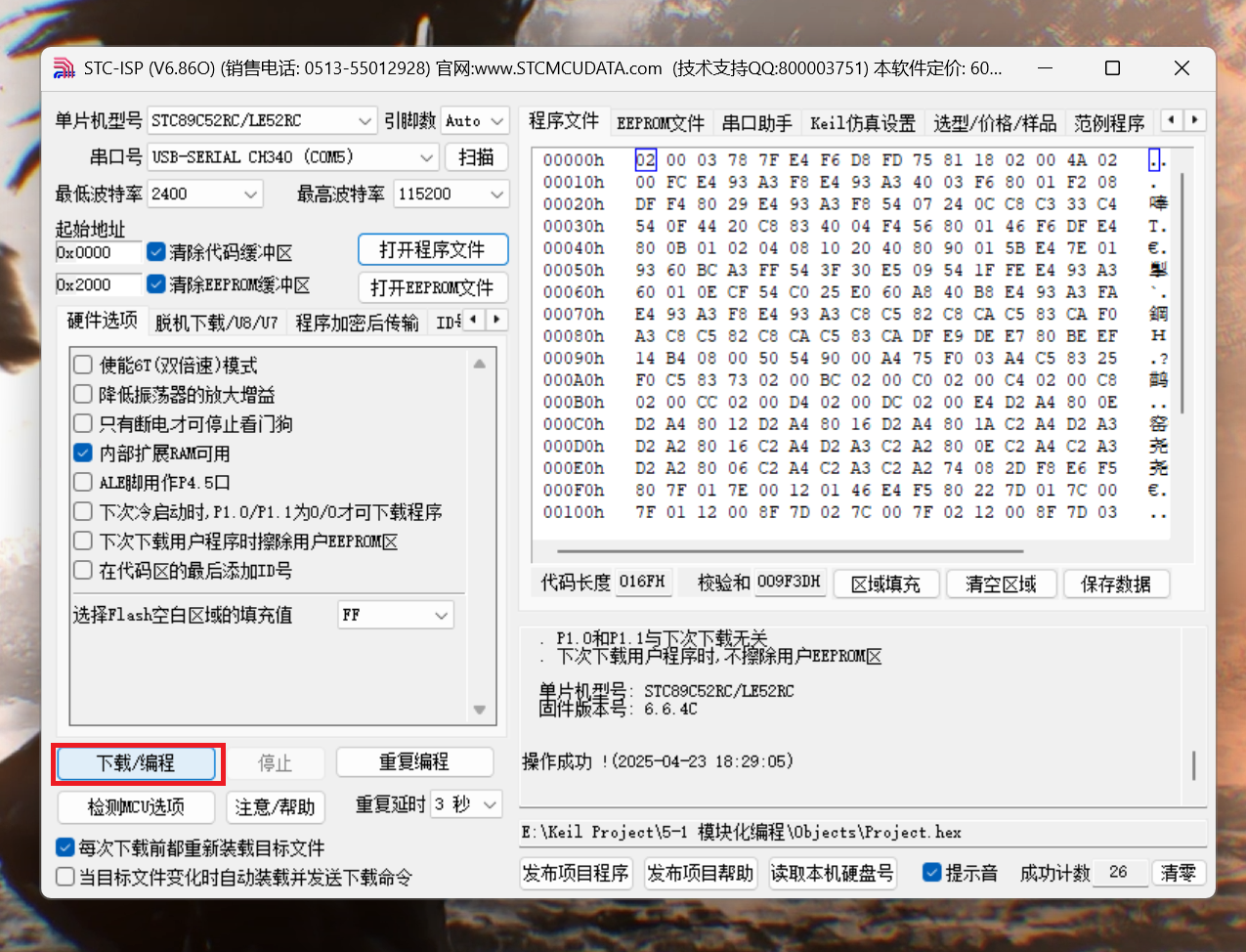

5.在确保51单片机已经与电脑连接的状态下，左击“下载/编程”。
6.在确保51单片机已经与电脑连接的状态下，按下51单片机开关，等待操作界面显示“操作成功”的字样后，关闭51单片机再次启动即可。

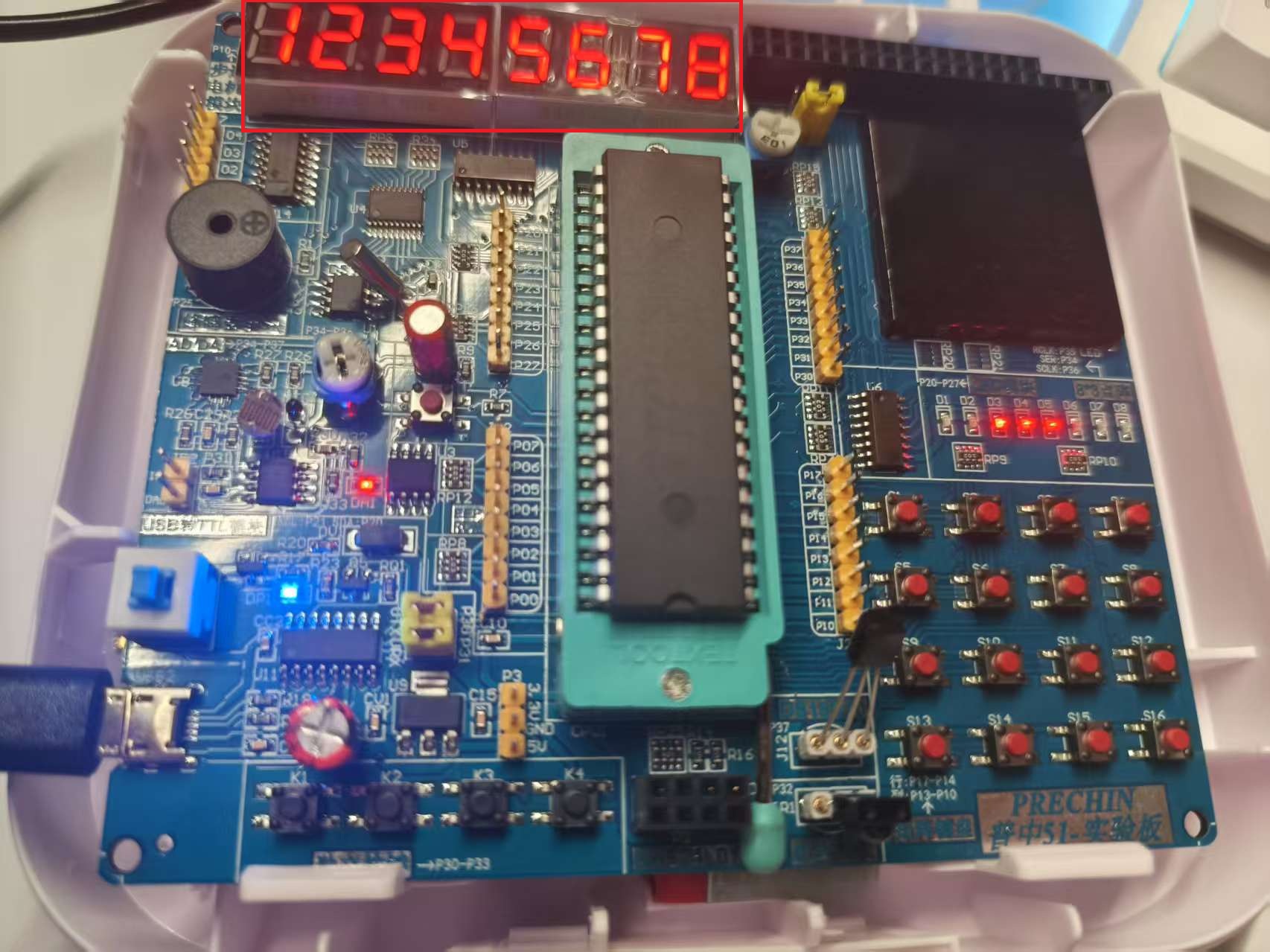

7.操作结果如下图所示。

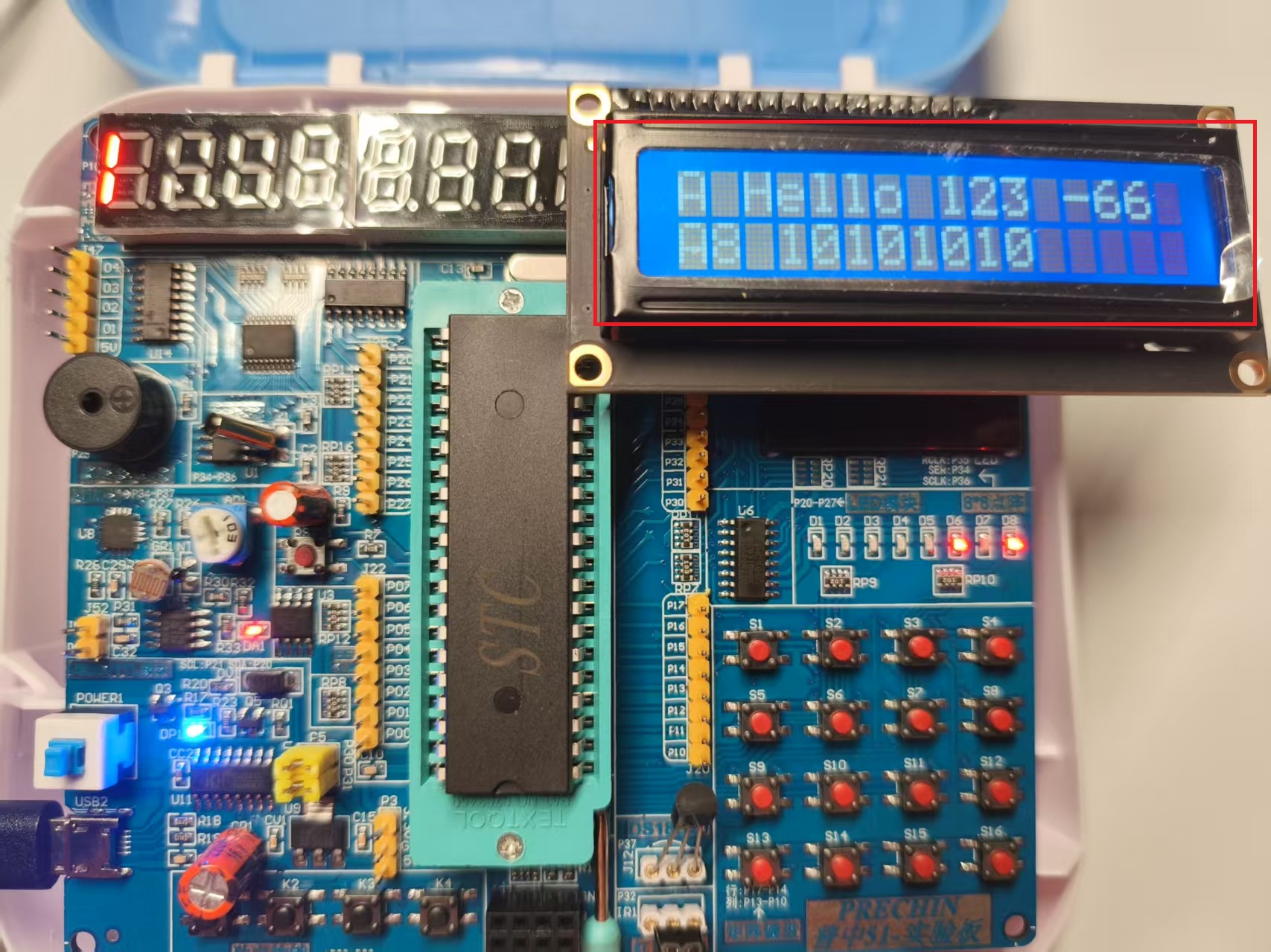

8.同理，得到LCD的操作结果，如下所示。
3.代码解析
5-1 模块化编程中的代码
Nixie(1,1)到Nixie(8,8)中，Nixie第一个参数表示现实的数码管的位置，第二个参数表示要在该位置上数码管要显示的数字。
5-2 LCD1602调试工具中的代码

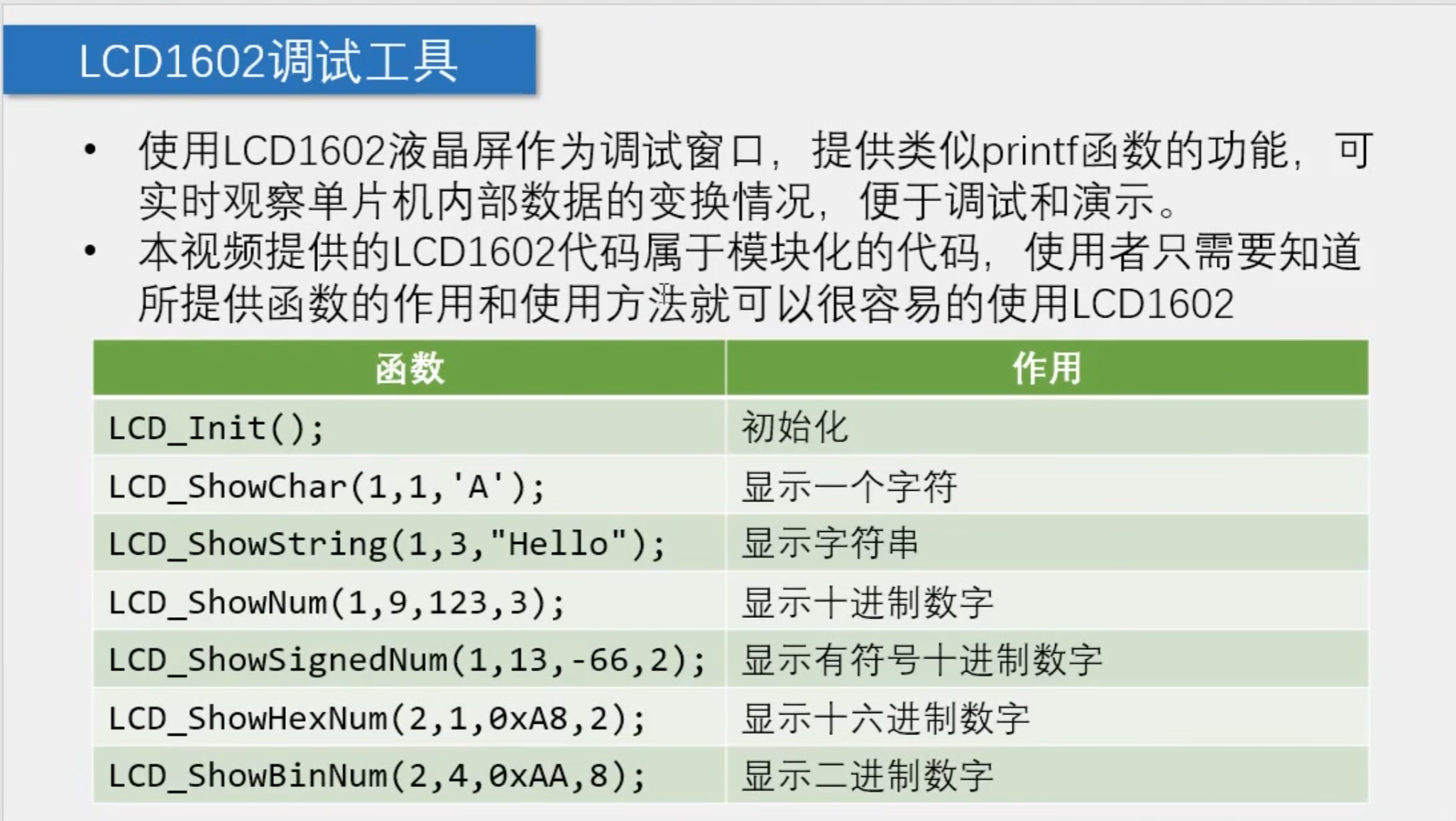

根据下图进行理解
1.（）中第一个参数表示第几行，第二个参数表示第几列，第三个参数表示要显示的数据，第四个参数表示指定长度（只有显示的数据为数字时才会有）
2.如果 LCD_ShowNum(1,9,123,3)中指定长度小于“3”，比如“2”，那么要显示的数字的最高位“1”就不会显示，只显示“23”；如果指定长度大于“3”，比如“4”，那么高位会补“0”，显示“0123”。
3.LCD_ShowSignedNum(1,13,-66,2)中第三个参数“-66”中的“-（负号）”并不包括在第四个参数即指定长度中。
4.LCD_ShowBinNum(2,4,0xAA,8)中第三个参数不能输入“1010 1010”，只能用十六进制数字来代表。
“LCD1602.h”和“LCD1602.c”
需要在江协科技的简介中找到并下载。我们之前调试软件，将编码方式改为“UTF-8”就是为了让我们能够阅读它们中的内容。
4.总结
本文既是我跟随 B 站江协科技学习 51 单片机模块化编程及 LCD1602 调试工具的实践总结，也是一份专为新手打造的实用指南。全文虽篇幅较长，但紧扣知识储备与代码模块化两大核心内容展开。当你深入理解并熟练掌握这两点，便能精准把握课程精髓，开启单片机开发的进阶之路。
