STM32系统板通过串口下载程序

硬件连接

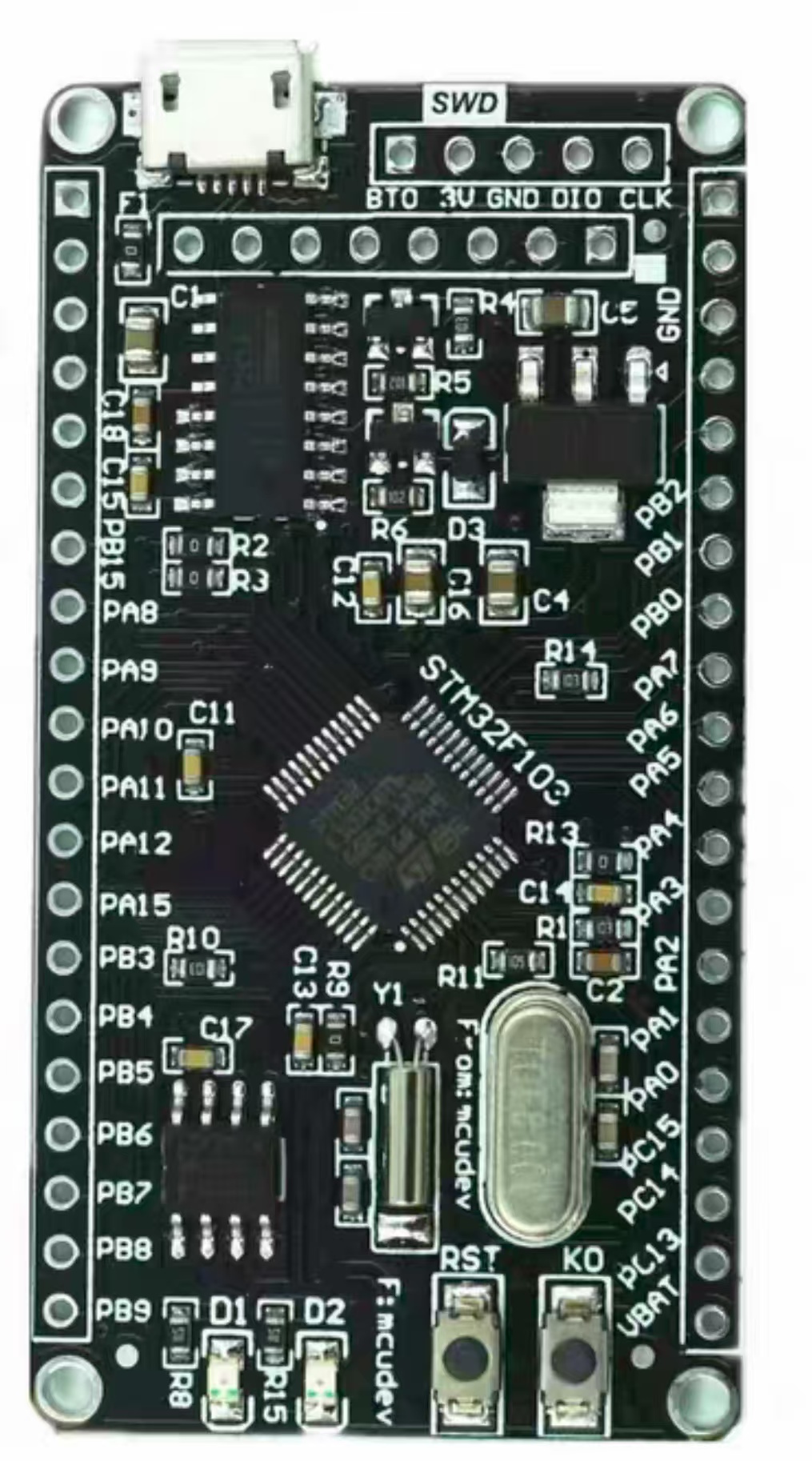

使用的是带板载CH340的STM32F103C8T6最小系统板，直接通过图中左上角Micro USB接口连接到电脑即可，如果是外接串口模块，务必把串口模块的TX连接到PA10，RX连接到PA9，因为STM32只能通过USART1进行ISP下载。

软件设置

下载串口驱动

下载地址：CH340驱动

下载完毕后双击.exe文件安装即可

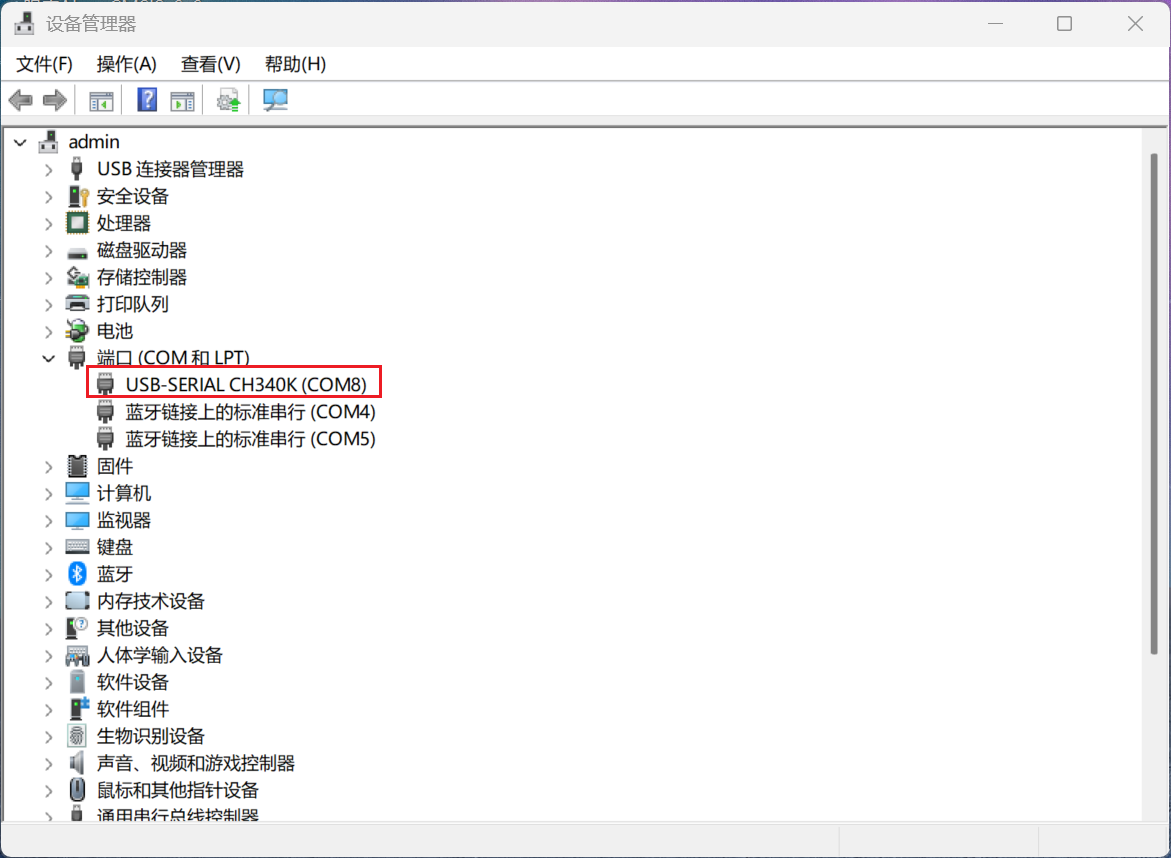

安装完毕后，连接硬件，打开电脑设备管理器，可以看见如下图所示成功识别到CH340串口(单片机端必须连接到电脑后才会显示)，端口号是COM8(不同电脑分配端口号可能不同)，即为驱动安装成功。

下载烧录软件

STM32可以通过FlyMcu软件实现串口烧录。

FlyMcu下载地址

这是一款绿色软件，无需安装，解压后点击.exe文件即可使用，软件开始界面如下图：

点击搜索串口，自动搜索已连接的串口。

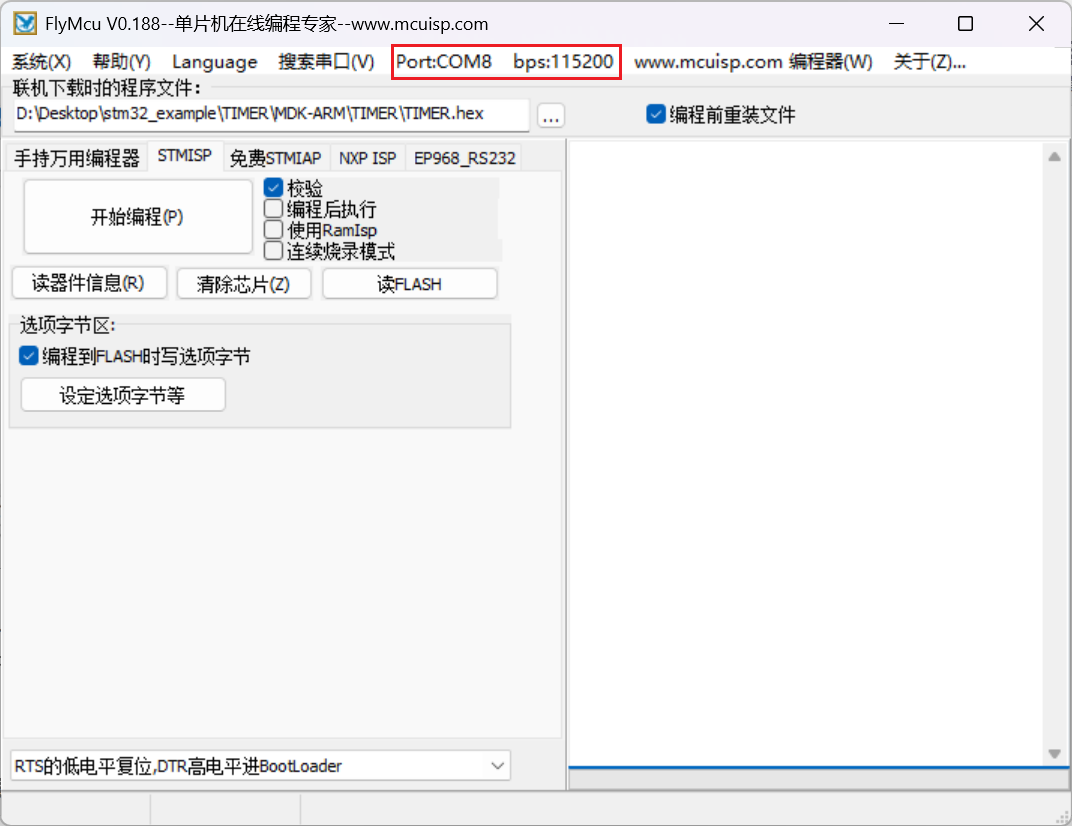

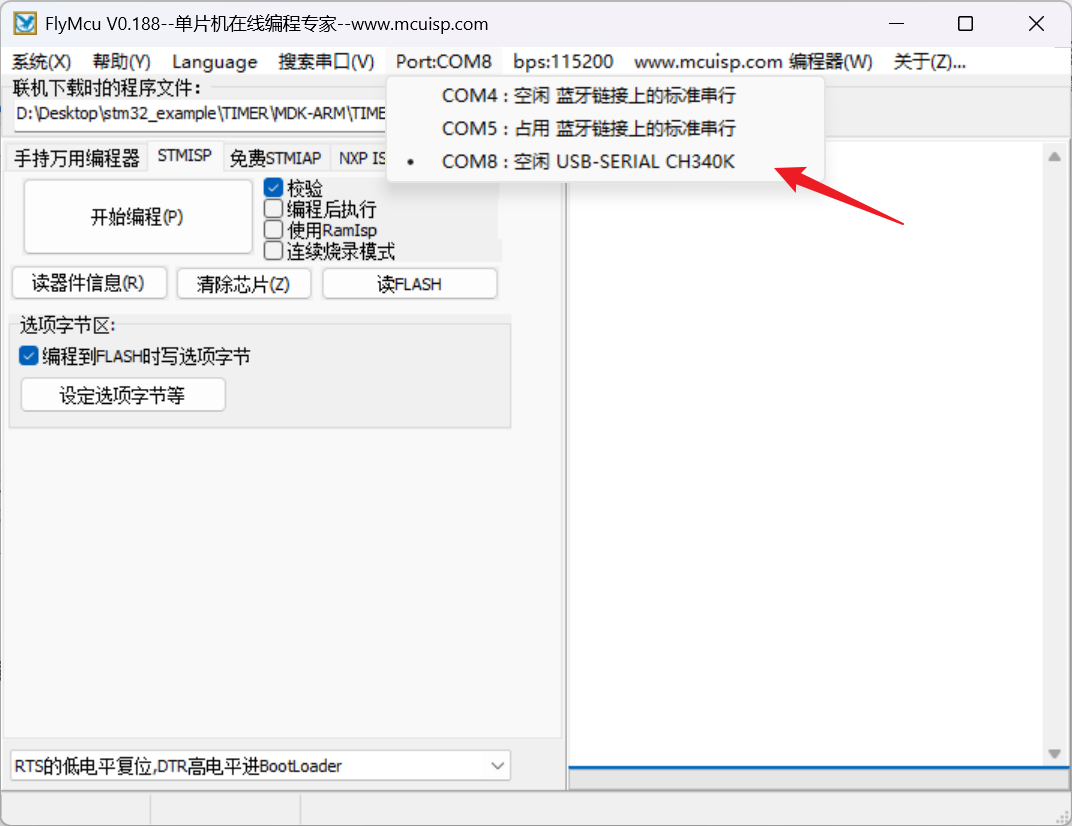

通过窗口上方选项卡可以自由设置串口端口和串口传输波特率(bps)，其中波特率默认为115200bps，由于在前面设备管理器中看见CH340连接到COM8，故这里手动把端口设为COM8。

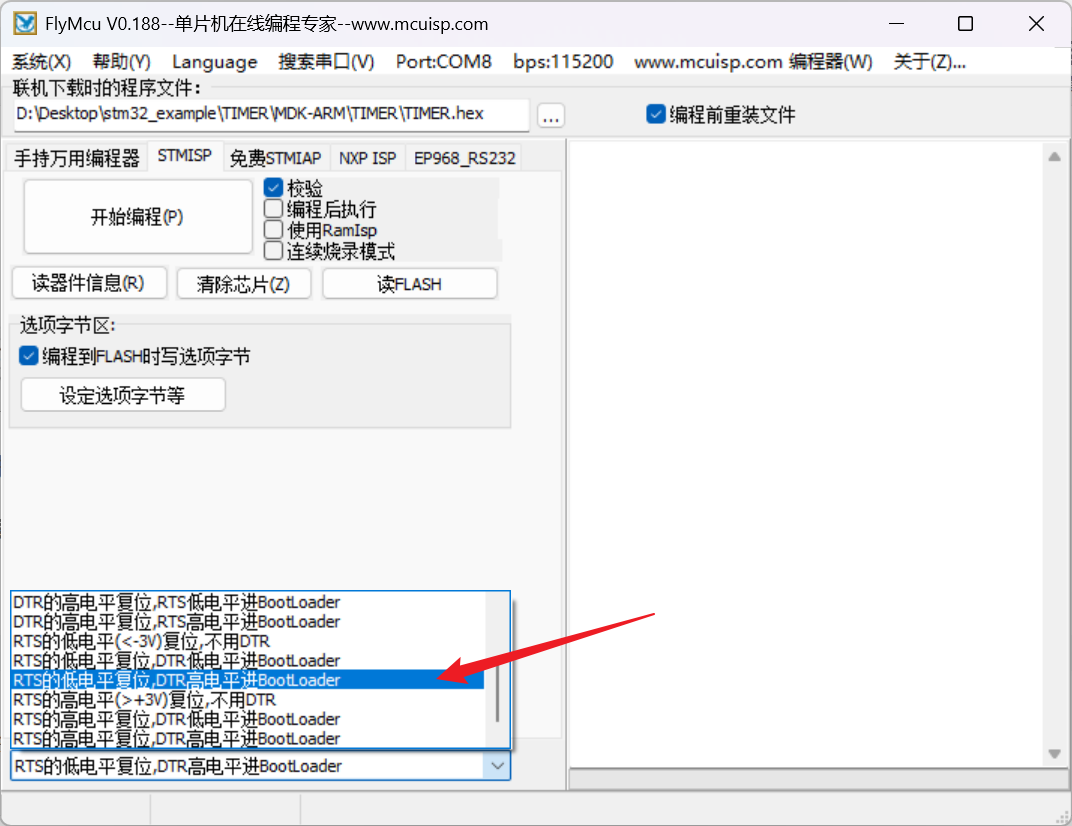

根据单片机型号设置复位模式和BootLoader，对于STM32F103C8T6，选择RTS的低电平复位,DTR高电平进BootLoader即可。

烧录验证

通过串口烧录首先需要编译程序生成.HEX文件：

打开Keil工程，这里我写了一个通过按键控制LED灯亮灭的简单程序：

  while (1)
  {
    /* USER CODE END WHILE */
		if(HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin)){
			HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
		}else{
			HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
		}
    /* USER CODE BEGIN 3 */
  }

按键按下，LED灯亮，按键抬起，LED灯熄灭。

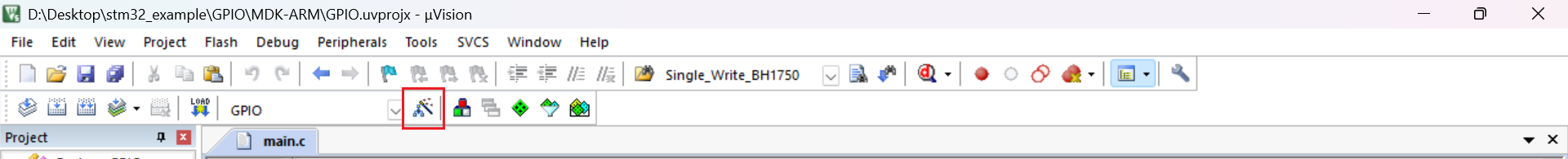

打开Keil编译配置窗口(魔术棒)。

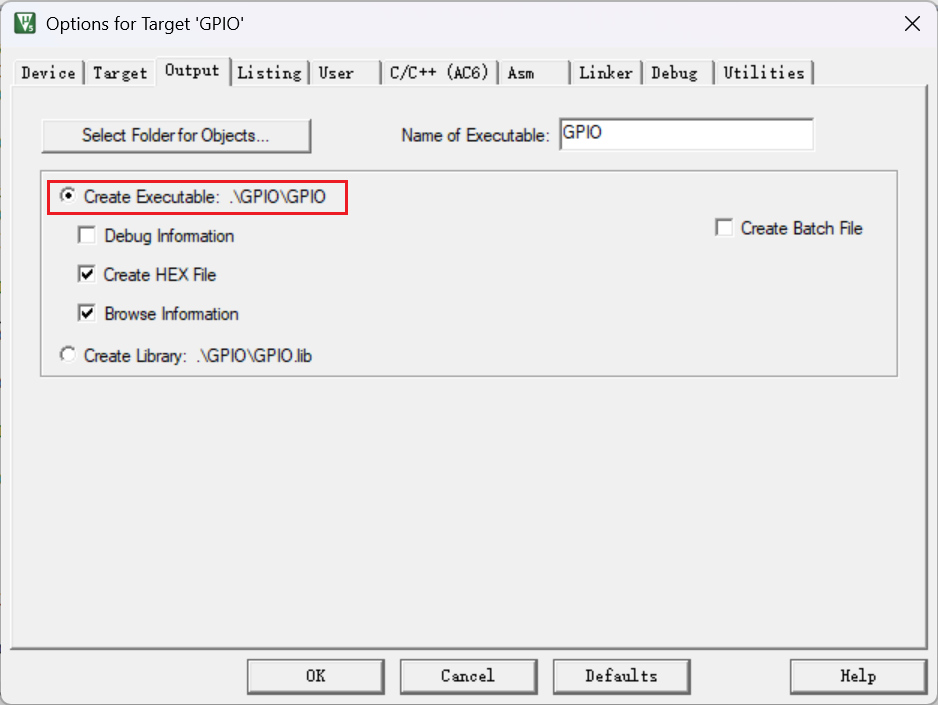

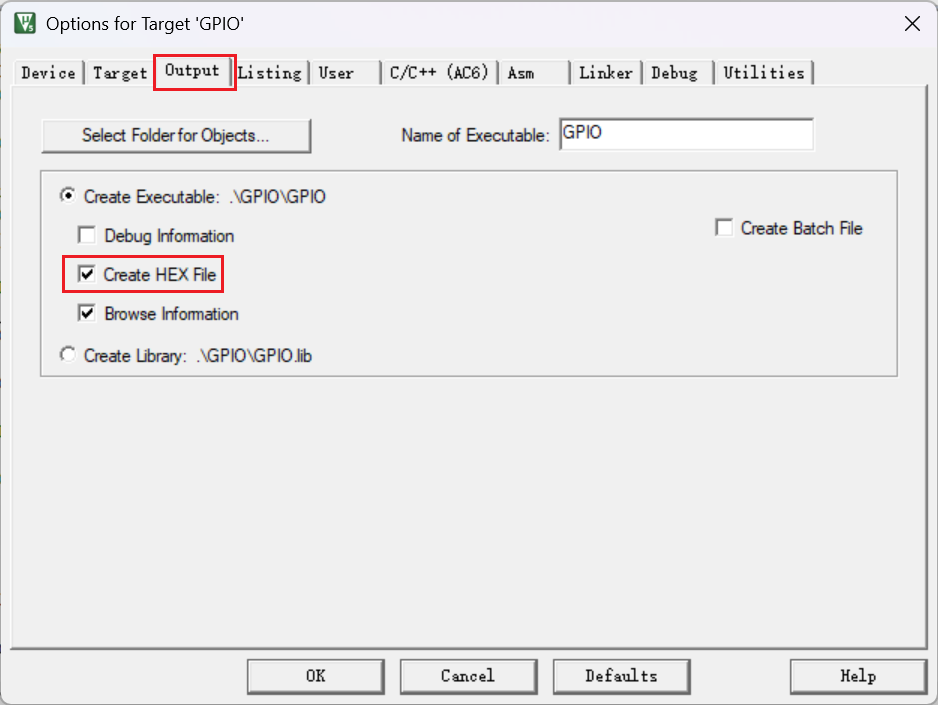

在Output选项卡下勾选Create HEX File，点击OK保存配置并退出。

HEX文件生成路径即为图中显示路径，一般在编译后产生的工程同名文件夹下（这里的工程名为GPIO）。

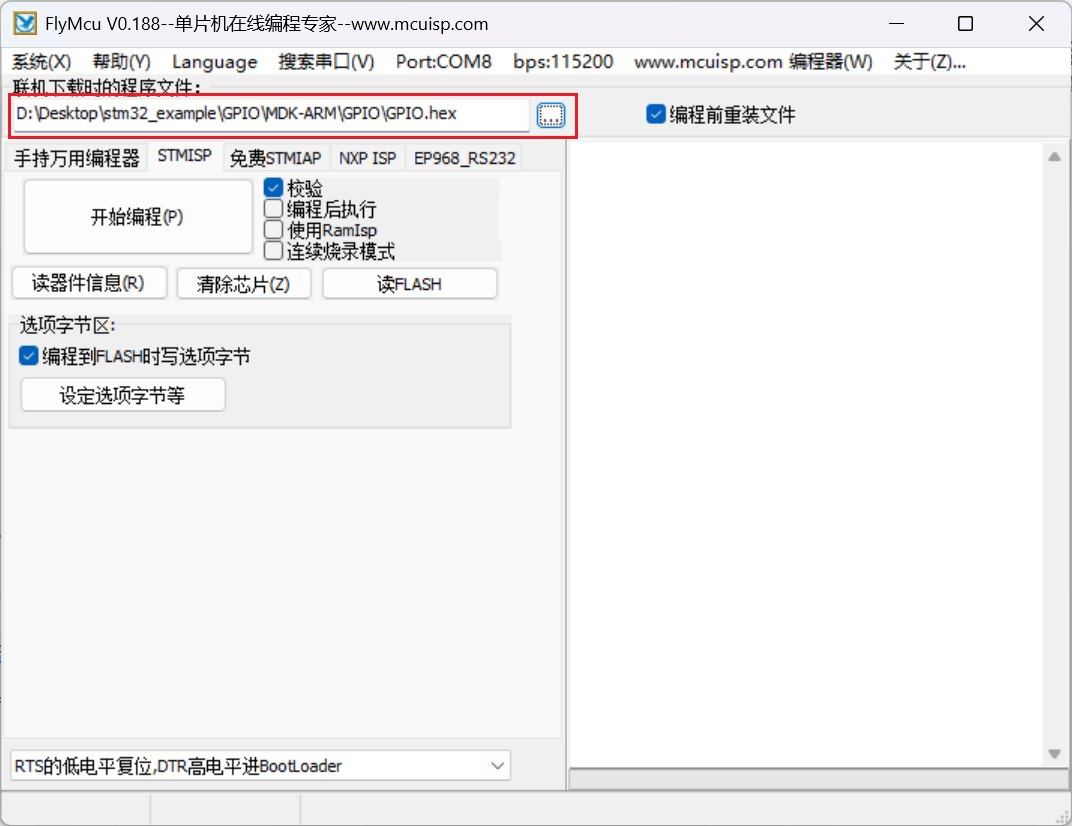

点击Build编译工程，成功编译后打开工程所在目录，选择工程同名文件夹，显示可以找到.hex文件。在烧录工具FlyMcu中选择对应路径下的文件。

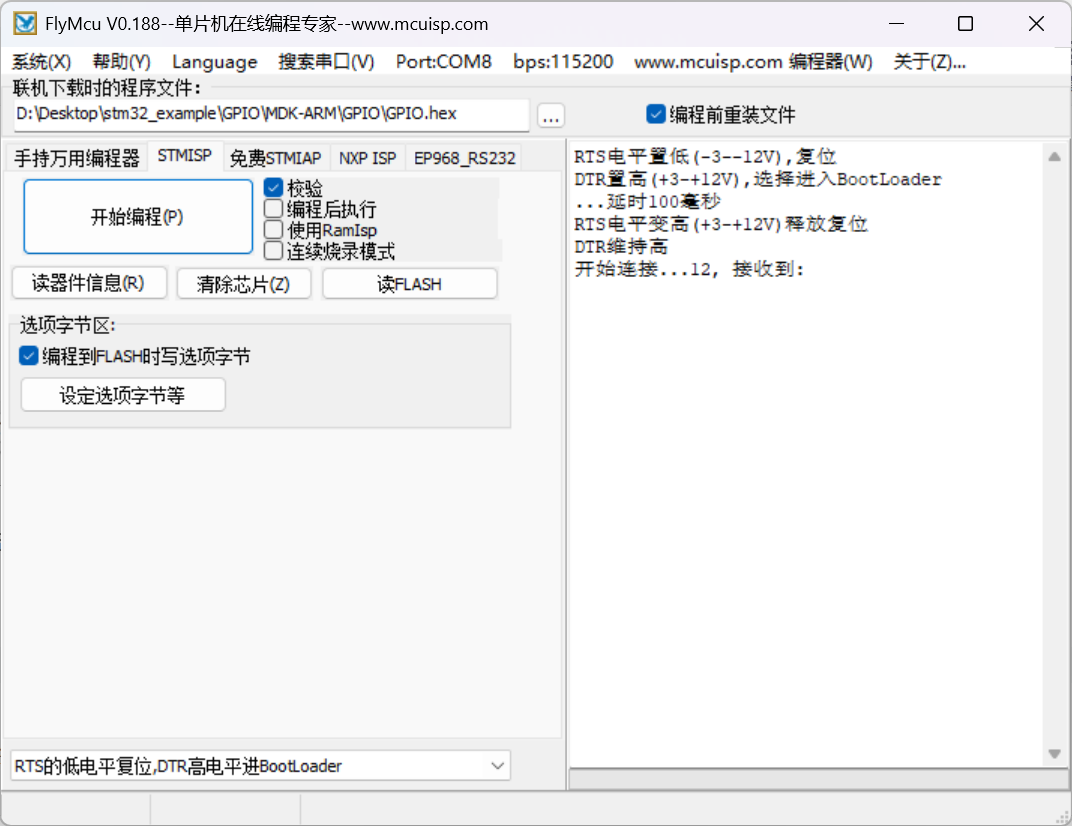

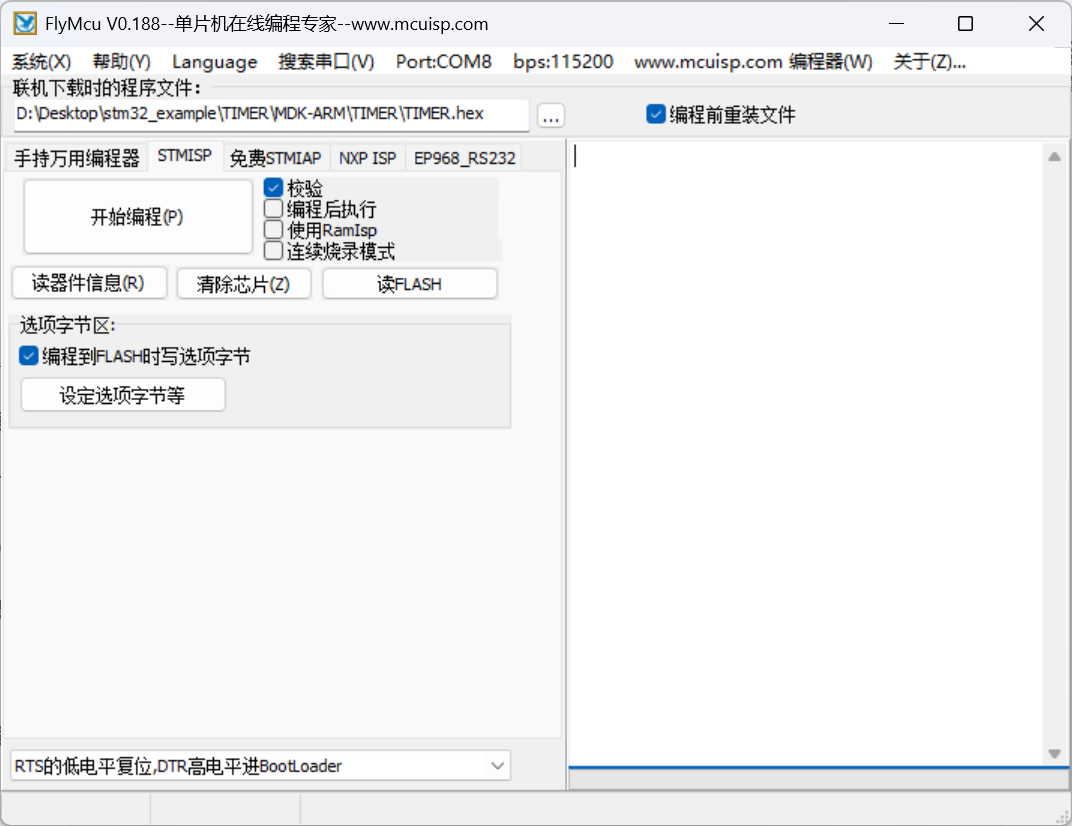

点击开始编程，此时发现软件一直卡在开始连接界面，如图：

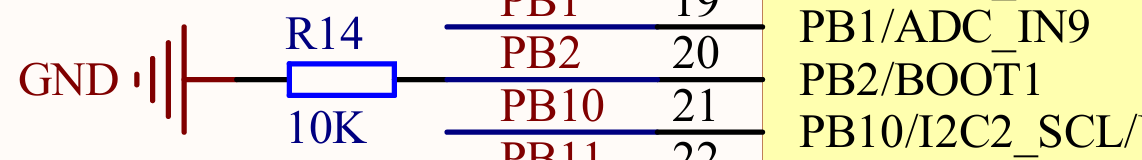

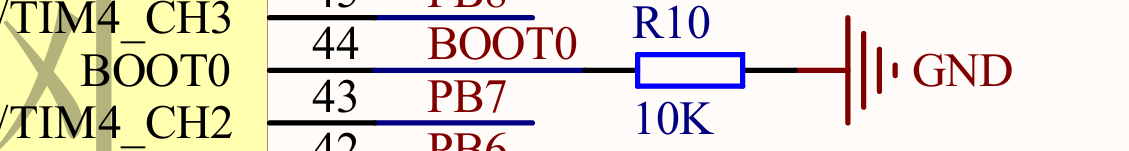

这是因为这款最小系统板没有独立连出Boot引脚可以手动调节，而是把两个Boot引脚均通过一个10k电阻下拉到GND（如下图原理图），单片机在上电后读取到Boot0=0,Boot1=0直接进入内置Flash中。

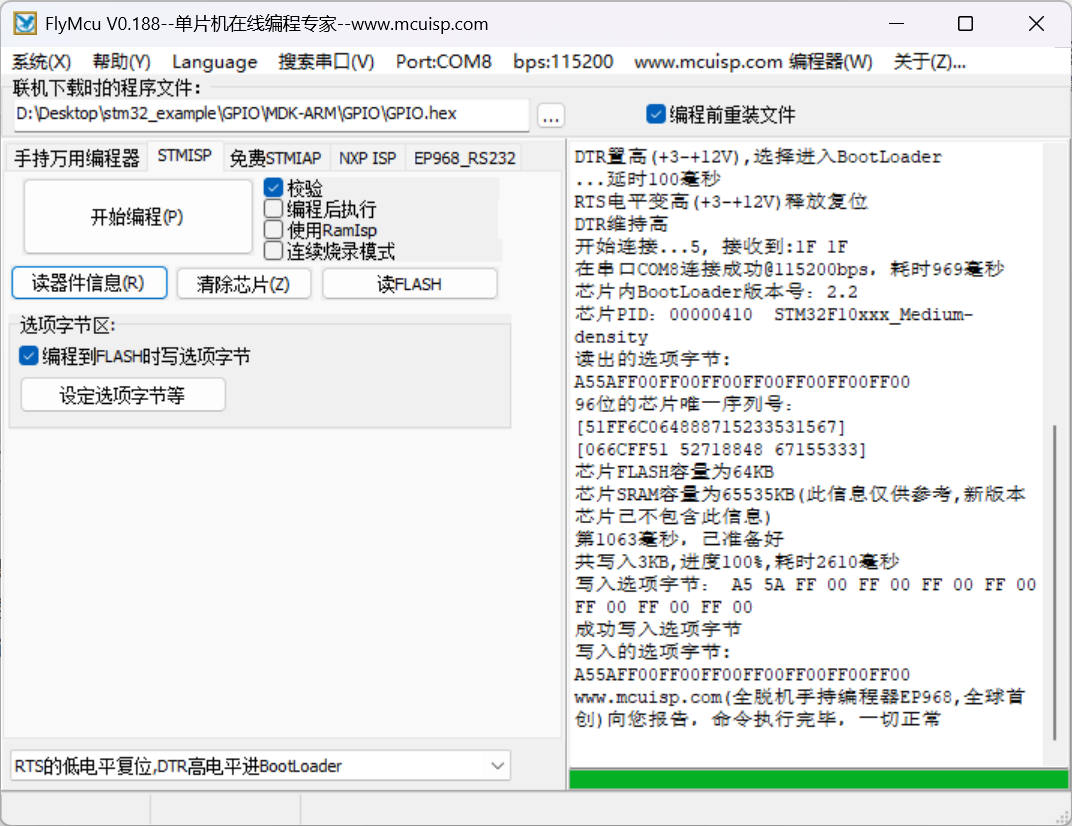

故需要通过按下Reset复位，使得单片机重新读取Boot值进入BootLoader，之后便能显示成功烧录，如下图：

但是此时发现单片机未能像前程序预设一样通过按键控制LED灯的亮灭，原因是此时任然停留在BootLoader模式下，需要按下reset按键复位单片机，使之再次读取Boot引脚从而退出BootLoader模式，然后便能正确执行代码逻辑。
