FP7153 高效降压恒流驱动IC，支持单节锂电，DFN-10L超薄封装

在便携式电子设备、LED照明和智能硬件领域，高效的电源管理芯片至关重要。单节锂电池（3.7V）因其高能量密度和广泛适用性，成为许多低功耗设备的首选电源。然而，锂电池的电压波动较大，直接驱动LED或其他负载可能导致亮度不稳定或效率降低。

FP7153 是一款专为单节锂电池设计的降压恒流驱动芯片，采用DFN-10L超薄封装，兼具高效率、精准恒流和紧凑尺寸等优势。本文将深入解析FP7153的关键特性和应用场景，方便大家进一步了解。

芯片概述

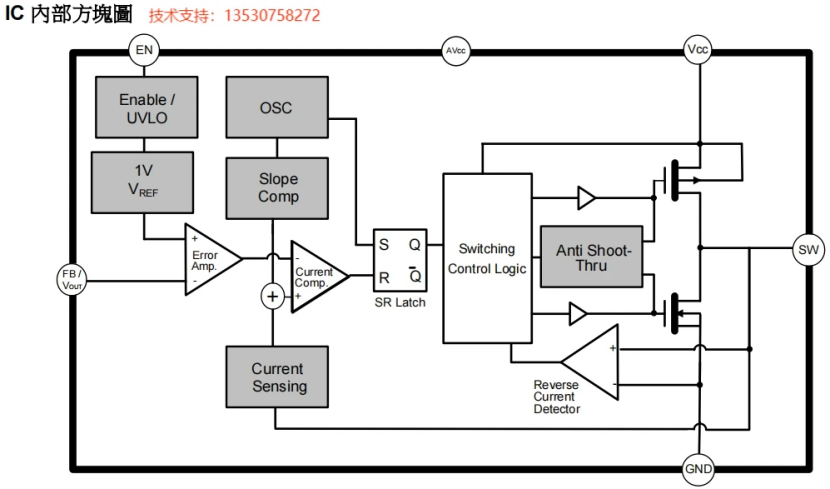

FP7153是一颗同步降压LED驱动IC，内置60mQPMOS和NMOS，高效率可驱动单串白光_ED,VFB反馈电压0.1V，让取样电阻功率损耗降低，整体转换效率提升，根据外部电阻设定LED电流。

FP7153包含高低侧切换MOS，可实现高效率与简化周边元件及电路板布局，为延长应用电池的寿命，低压差应用可支援100%占空比，内建软启动、过热保护与过电流保护功能，透过FB引脚实现直流与PWM调光控制，封装DFN-10L(EP)。

芯片参数

工作电压 2.5V~5.5V

VFB反馈电压0.1V

输出 LED 电流 3A

最大占空比100%

关机耗电流 0.1μA

固定工作频率 1.5MHZ

内置软启动

晶片过温保护(OTP)、过电流保护(0CP)

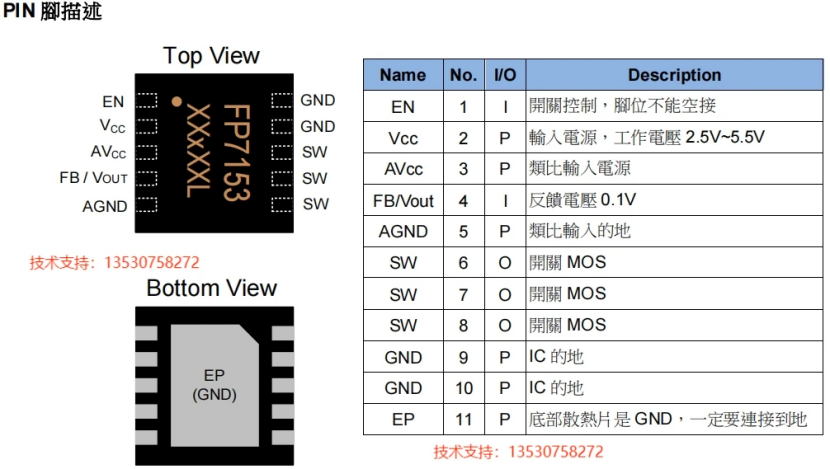

封装DFN-10L(EP)

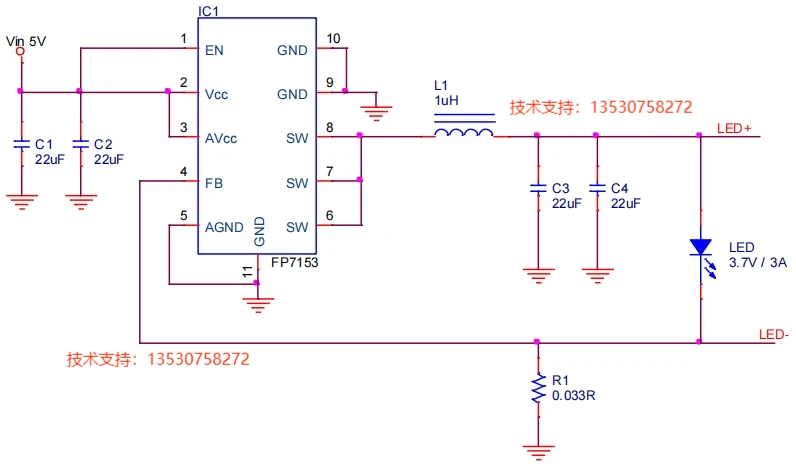

应用电路图

PCB图

核心特征

（1）高效降压恒流架构

输入电压范围：2.5V~5.5V，完美适配单节锂电池（3.0V~4.2V）。

内置同步降压转换器，转换效率高达93%，减少能量损耗。

输出电流可调（最高3A），满足不同LED或负载需求。

（2）精准恒流控制

采用PWM恒流技术，输出电流精度±3%，确保亮度一致。

支持模拟/PWM调光，适用于智能照明、背光调节等场景。

（3）超小封装与高集成度

DFN-10L（3×3mm）封装，节省PCB空间，适合紧凑型设计。

内置过温保护（OTP）、欠压锁定（UVLO），提升系统可靠性。

典型应用场景

FP7153 的高效和恒流特性使其在多个领域具有广泛应用：

（1）LED照明：手电筒、台灯、自行车灯。

（2）便携设备：移动电源、便捷式照明。

总结

FP7153 作为一款专为单节锂电池优化的降压恒流驱动芯片，凭借其高效率、精准电流控制和超小封装，成为便携式电子设备和LED驱动的理想选择。无论是智能照明、消费电子，还是工业应用，FP7153 都能提供稳定、高效的电源管理方案。

对于工程师而言，合理利用FP7153的特性，结合优化的PCB设计，可显著提升系统性能和续航能力。未来，随着低功耗设备需求的增长，此类高集成度电源芯片的市场潜力将进一步释放。
