实验四 电压源、电流源及其电源等效变换

一．实验目的

1．掌握建立电源模型的方法。

2．掌握电源外特性的测试方法。

3．加深对电压源和电流源特性的理解。

4．研究电源模型等效变换的条件。

二．原理说明

1．电压源和电流源

电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性。其外特性，即端电压U与输出电流I的关系U ＝ f (I) 是一条平行于Ｉ轴的直线。实验中使用的恒压源在规定的电流范围内，具有很小的内阻，可以将它视为一个电压源。

电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性。其外特性，即输出电流I与端电压U的关系I ＝ f (U) 是一条平行于U轴的直线。实验中使用的恒流源在规定的电流范围内，具有极大的内阻，可以将它视为一个电流源。

2．实际电压源和实际电流源

实际上任何电源内部都存在电阻，通常称为内阻。因而，实际电压源可以用一个内阻RS和电压源US串联表示，其端电压U随输出电流I增大而降低。在实验中，可以用一个小阻值的电阻与恒压源相串联来模拟一个实际电压源。

实际电流源是用一个内阻RS和电流源IS并联表示，其输出电流I随端电压U增大而减小。在实验中，可以用一个大阻值的电阻与恒流源相并联来模拟一个实际电流源。

3．实际电压源和实际电流源的等效互换

一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，则可用一个电压源Us与一个电阻RS相串联表示；若视为电流源，则可用一个电流源IS与一个电阻RS相并联来表示。若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

实际电压源与实际电流源等效变换的条件为：

（1）取实际电压源与实际电流源的内阻均为RS；

（2）已知实际电压源的参数为Us和RS，则实际电流源的参数为和RS，

若已知实际电流源的参数为Is和RS，则实际电压源的参数为和RS。

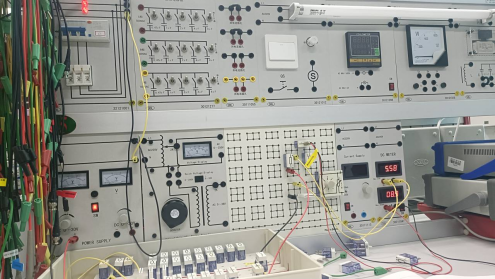

三．实验设备

1．直流数字电压表、直流数字电流表；

2．恒压源（双路0～30V可调）；

3．恒流源（0～200mA可调）；

4．EEL－51S组件、弱电元件箱。

四．实验内容

1．测定电压源（恒压源）与实际电压源的外特性

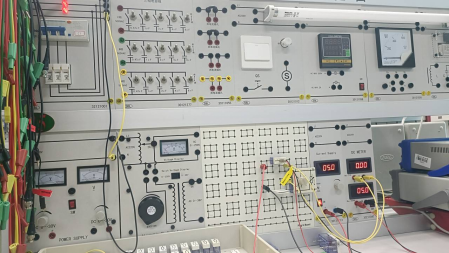

实验电路如图5－1所示，图中的电源US用恒压源0～＋30V可调电压输出端，并将输出电压调到＋6V，R1取200Ω的固定电阻，R2取470Ω的电位器。调节电位器R2，令其阻值由大至小变化，将电流表、电压表的读数记入表5－1中。

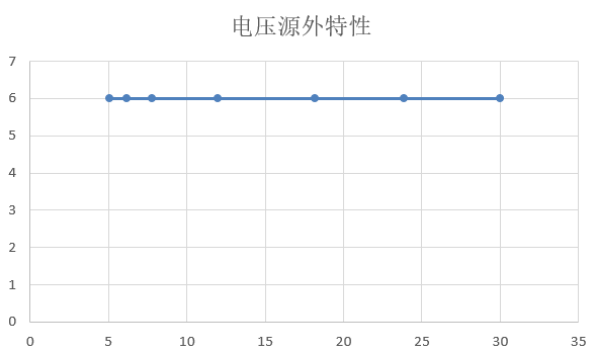

表5－1   电压源（恒压源）外特性数据

I (mA)	30.0	23.9	18.2	12.0	7.8	6.2	5.1
U (V)	6.00	6.00	6.00	6.00	6.00	6.00	6.00

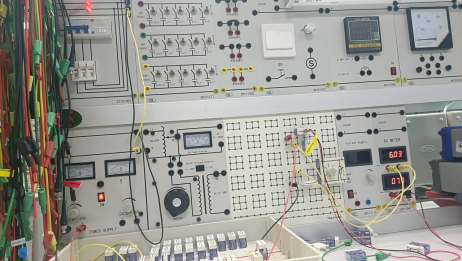

在图5－1 电路中，将电压源改成实际电压源，如图5－2所示，图中内阻RS取51Ω的固定电阻，调节电位器R2，令其阻值由大至小变化，将电流表、电压表的读数记入表5－2中。

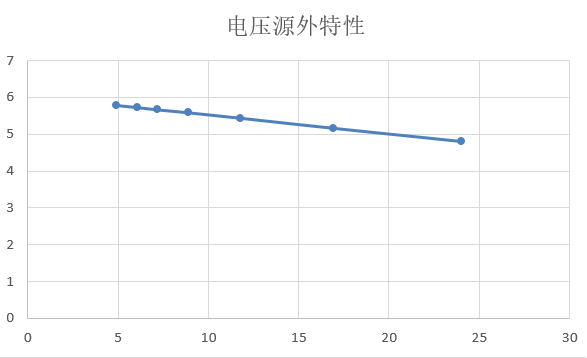

表5－2   实际电压源外特性数据

I (mA)	24.0	16.9	11.8	8.9	7.2	6.1	4.9
U (V)	4.80	5.16	5.43	5.58	5.66	5.72	5.78

2．测定电流源（恒流源）与实际电流源的外特性

按图5－3接线，图中IS为恒流源，调节其输出为5mA（用毫安表测量），R2取470Ω的电位器，在RS分别为1kΩ和∞两种情况下，调节电位器R2，令其阻值由大至小变化，将电流表、电压表的读数记入自拟的数据表格中。

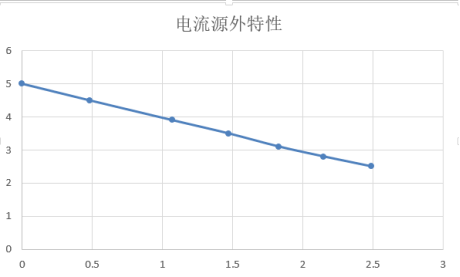

表5－3   电流源（恒流源）外特性数据（1kΩ）

U (V)	2.49	2.15	1.83	1.47	1.07	0.48	0
I (mA)	2.5	2.8	3.1	3.5	3.9	4.5	5

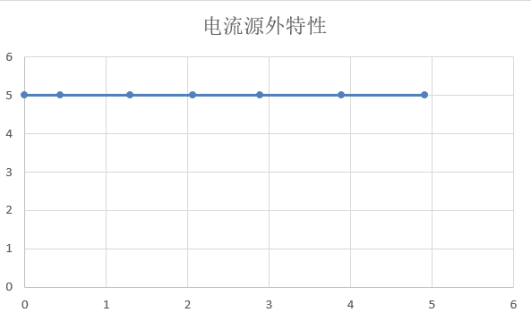

表5－4   电流源（恒流源）外特性数据（∞）

U (V)	4.91	3.89	2.89	2.06	1.29	0.44	0
I (mA)	5	5	5	5	5	5	5

3．研究电源等效变换的条件

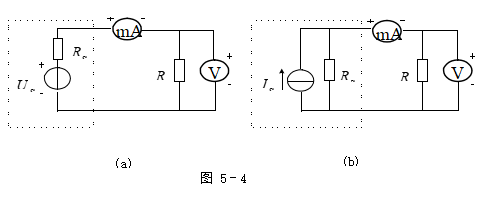

按图5－4电路接线，其中(a)、(b)图中的内阻RS均为51Ω，负载电阻R均为200Ω。

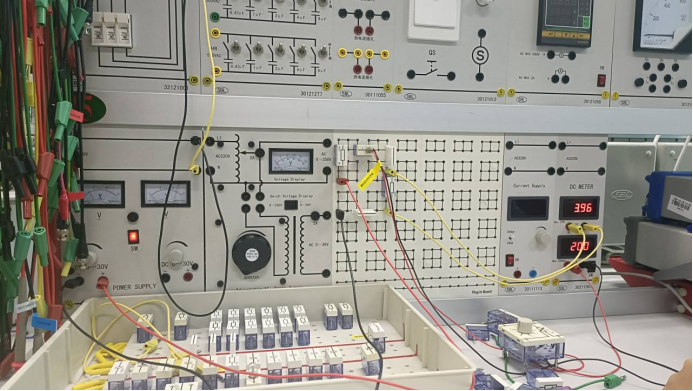

在图5－4 (a)电路中，US用恒压源0～＋30V可调电压输出端，并将输出电压调到＋6V，记录电流表、电压表的读数。然后调节图5－4 (b)电路中恒流源IS，令两表的读数与图5－4(a)的数值相等，记录IS之值，验证等效变换条件的正确性。

五．实验注意事项

1．在测电压源外特性时，不要忘记测空载（I＝0）时的电压值；测电流源外特性时，不要忘记测短路（U＝0）时的电流值，注意恒流源负载电压不可超过20V，负载更不可开路。

2．换接线路时，必须关闭电源开关。

3．直流仪表的接入应注意极性与量程。



六．预习与思考题

1．电压源的输出端为什么不允许短路？电流源的输出端为什么不允许开路？

理想电流源在开路时由于电流恒定，会使输出端电压升高至无穷大；理想电压源电压恒定，短路会使电流成无穷大。

2．说明电压源和电流源的特性，其输出是否在任何负载下能保持恒值？

电压源特性:电压源的端电压定值U或是一定的时间函数U(t)与流过的电流无关。电压源自身电压是确定的,而流过它的电流是任意的。电流源特性:电流源的内阻相对负载阻抗很大,负载阻抗波动不会改变电流大小。在电流源回路中串联电阻无意义,因为它不会改变负载的电流,也不会改变负载上的电压。

3．实际电压源与实际电流源的外特性为什么呈下降变化趋势，下降的快慢受哪个参数影响？

电源的内阻，使电源的外特性呈下降趋势,下降快慢就是受内阻的影响，内阻大下降的就快。

4．实际电压源与实际电流源等效变换的条件是什么？所谓‘等效’是对谁而言？电压源与电流源能否等效变换？

取实际电压源与实际电流源的内阻均为RS；已知实际电压源的参数为US和RS，则实际电流源的参数IS=US/RS和RS；若已知实际电流源的参数为IS和RS，则实际电压源的参数为US=ISRS和RS。不能等效变换。

七．实验报告要求

1．根据实验数据绘出电源的四条外特性，并总结、归纳两类电源的特性。

2．从实验结果，验证电源等效变换的条件。

3．回答思考题。
