电路虚拟仿真实验2 电路元件伏安特性的测量

2.1  实验目的

1. 掌握线性电阻、非线性电阻元件伏安特性的测量方法；

2. 掌握伏安测量法中测量样点的选择和绘制曲线的方法；

3. 学习直读式仪表和直流稳压电源等设备的使用方法。

2.2  实验原理

电路元件的特性一般可用该元件上的端电压U与通过该元件的电流之间的函数关系I=f（U）来表示，即用I-U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路。而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。

万用表的欧姆挡只能在某一特定的U和I下测出对应的电阻值，因而不能测出非线性电阻的伏安特性。一般采用含源电路“在线”状态下测量元件的端电压对应的电流值，进而由公式R=U/I来求电阻值。

1.线性电阻元件的伏安特性符合欧姆定律U=RI，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图2-1（a）所示，该直线的斜率等于该电阻器的电阻值。

2.白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大，一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍，通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变换的电压值和对应的电流值，所得U/I不是一个常数，所以它的伏安特性是非线性的，如图2-1（b）所示。

2.普通的半导体二极管也是一种非线性电阻元件，其伏安特性如图2-1（c）所示。二极管的电阻值随着电压或电流的大小，方向的改变而改变。它的正向压降很小（一般锗管约为0.2-0.3V，硅管约为0.5~0.7V），正向电流随正向压降升高而急剧上升，而反向电压从零一直增加到十几至几十伏时，其反向电流增加很小，粗略地可视为零。发光二极管正向电压在0.5-2.5V之间时，正向电流有很大变化。可见二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。

4.稳压二极管是一种特殊的半导体二极管，其正向特性与普通的二极管类似，但其反向特性较特殊，如图2-1（d）所示。给稳压二极管加反向电压时，其反向电流几乎为零，但当电压增加到某一数值时，电流将突然增加，以后它的端电压将维持恒定，不再随外加反向电压的升高而增大，这便是稳压二极管的反向稳压特性。实际电路中，可以利用不同稳压值的稳压管来实现稳压。

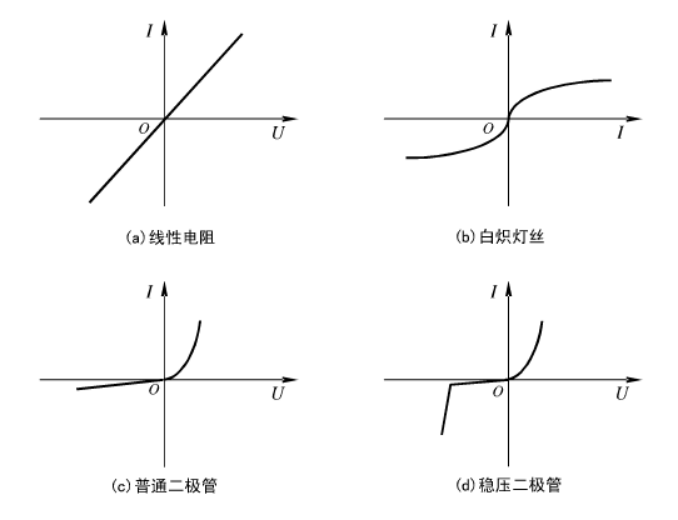

图2-1  线性电阻和非线性电阻的伏安特性曲线

绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I=f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。

2.3  实验内容与步骤

1. 测量线性电阻的伏安特性

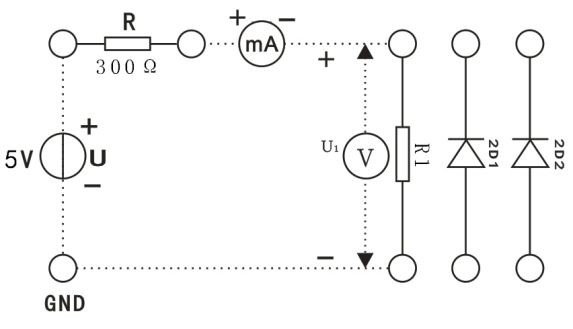

（1）按照图2-2所示电路，选取元件，结合直流稳压电源，搭建实验电路；

（2）图2-2中，用限流电阻R为300欧，R1电阻可设置为100，电流表正极与电阻R相连，负极与电阻R1相连，使电流表串联到电路中，R1的另一端与地（GND）相连，电压表与R1并联接入电路。

（3）设置直流稳压电源输出为2.5V。

（4）接电源，用直流电压表测量稳压源输出，然后将稳压源输出接入图2-2电路。

（5）慢慢调节稳压电源的输出电压U，从2.5V开始慢慢增加，不得超过5V。在表2-1中记下相应的电压表和电流表的读数。 注意：测量电压时保证万用表1处于测电流状态。

（6）由公式U1/I 计算出电阻值R′的值，并计入表2-1中，比较与实际测量值是否相同。
