数据可视化

数据可视化简介

基本概念

概念解析

数据可视化是将相对复杂的数据通过可视的、交互的方式进行展示，从而形象、直观地表达数据蕴含的信息和规律。这一过程涉及将抽象的数据转化为图形元素，帮助人们更高效地理解和分析数据。

主要作用

1. 将事物图形化

• 表现形式：利用各种图形（如柱状图、饼图、折线图等）表示事物
• 优势：使信息传递更直观，看图人员能快速抓住要点
• 应用场景：企业年度报表、市场调研结果展示等

2. 将事物数值图形化

• 实现方式：将每个数据点的大小通过图形元素（如柱状高度、气泡面积）来表现
• 示例：用不同高度的柱子表示各季度销售额差异
• 技术手段：比例尺、颜色渐变等视觉编码方式

3. 将事物关系图形化

• 多指标分析：当存在多个指标时，挖掘指标之间的关联性
• 高级可视化：散点图矩阵、平行坐标等复杂图表可表现多维度关系
• 深度挖掘：通过交互式探索发现隐藏的数据模式

4. 将时间和空间图形化

• 时间维度：通过时间序列图表（如折线图、面积图）展示指标变化趋势
• 空间维度：地理信息系统（GIS）可视化，热力图、流向图等空间表达方式
• 复合展示：时空立方体等创新形式同时表现时空信息

5. 将概念进行转换

• 认知辅助：当数据规模超出日常感知范围时采用的转换方法
• 对比法：如将国家GDP与知名企业市值对比
• 比喻法：用"相当于xx个足球场面积"等形象表述

6. 将事物抽象化

• 本质提取：保留数据的关键特征，去除无关细节
• 简化过程：通过降维、聚类等方法突出主要信息
• 设计原则：遵循"少即是多"的简约理念

核心价值

1. 视觉吸引力强

   • 通过色彩、形状、动效等设计元素提升观感
   • 优秀案例：纽约时报的交互式数据新闻

2. 易于理解

   • 将复杂数据简化为直观图形
   • 研究表明图形信息处理速度比文字快6万倍

3. 容易记住

   • 视觉记忆保留率比文字高65%
   • 图像记忆的"图优效应"(Picture Superiority Effect)

4. 揭示信息关系

   • 通过视觉模式发现数据间的关联性
   • 支持从宏观到微观的多层次分析

5. 决策支持

   • 为商业、科研等领域提供直观依据
   • 帮助识别趋势、异常值和关键指标

6. 交互探索

   • 现代可视化工具支持钻取、筛选等操作
   • 实现从"展示"到"分析"的进化

常用图表及使用场景

常见图表类型

折线图

定义与特点

折线图（Line Chart），又称为线图，是一种通过直线将一系列数据点按照特定顺序（通常是时间顺序）连接起来形成的图表。这种图表特别擅长展示数据随时间或其他连续变量变化的趋势和模式。

核心特点

1. 趋势展示：能清晰展现数据的增减趋势、变化速率和周期性规律
2. 数据特征：可直观显示数据的峰值、谷底、拐点等关键特征
3. 多变量对比：支持在同一坐标系中展示多条折线进行对比（但建议不超过5-7条）

典型应用场景

1. 时间序列分析：

   • 五年期的股票价格波动分析
   • 月度销售业绩追踪
   • 季度营收增长情况
   • 年度气温变化趋势

2. 连续性指标监测：

   • 网站每日访问量统计
   • 生产线每小时产量监控
   • 应用程序用户活跃度变化

3. 多指标对比：

   • 不同产品线的销售趋势对比
   • 各地区市场占有率变化
   • 多个KPI指标的达成进度

使用建议

1. 数据量控制：

   • 单张图表上的折线条数建议控制在5条以内
   • 时间跨度不宜过长（建议不超过24个数据点）

2. 视觉优化：

   • 使用不同颜色/线型区分多条折线
   • 添加关键数据点标记
   • 合理设置Y轴刻度范围

3. 特殊情况处理：

   • 数据缺失时可采用虚线连接或中断处理
   • 数据波动剧烈时可考虑平滑处理

衍生图表类型

1. 堆积折线图：展示各部分占总体的比例变化
2. 曲线图：使用平滑曲线连接数据点
3. 双Y轴折线图：同时展示两个量纲不同的指标
4. 面积图：在线下方填充颜色，强调数量变化

展示形式

柱状图

基本概念

柱状图（Bar Chart），又称柱图，是一种通过长方形的长度（高度）来表达数值大小的统计图表。它使用垂直或水平方向的柱子来直观展示不同类别之间的数值比较关系。柱状图通常由两个坐标轴组成：一个轴（通常是横轴）表示需要对比的分类维度，另一个轴（通常是纵轴）则代表对应的数值大小。

主要特点

1. 直观比较：通过柱子的高度/长度差异，能够简单直观地展示数据差异
2. 快速识别：可以迅速识别出数据中的高低点，便于做出比较判断
3. 分类展示：特别适合展示离散型分类数据

适用场景

柱状图特别适合用于跨类别的数据比较，常见应用场景包括：

• 不同类型客户的数量统计（如：VIP客户、普通客户、新客户等）
• 按来源站点划分的网站流量分析（如：搜索引擎、社交媒体、直接访问等）
• 按地区划分的销售业绩对比（如：华北、华东、华南等区域销售额）
• 不同产品线的销量或收入比较
• 各个月份的运营指标对比

优势与局限

优势：

• 简单直观，数据对比一目了然
• 适合展示少量到中等数量的数据类别
• 可通过颜色、堆叠等方式增强表现力
• 容易理解和解读，受众接受度高

局限：

• 不适合展示较大的数据集（类别过多会导致图表拥挤）
• 当数值差异较小时，难以清晰展示
• 分类标签过长时会影响可读性
• 对于时间序列数据，折线图可能更合适

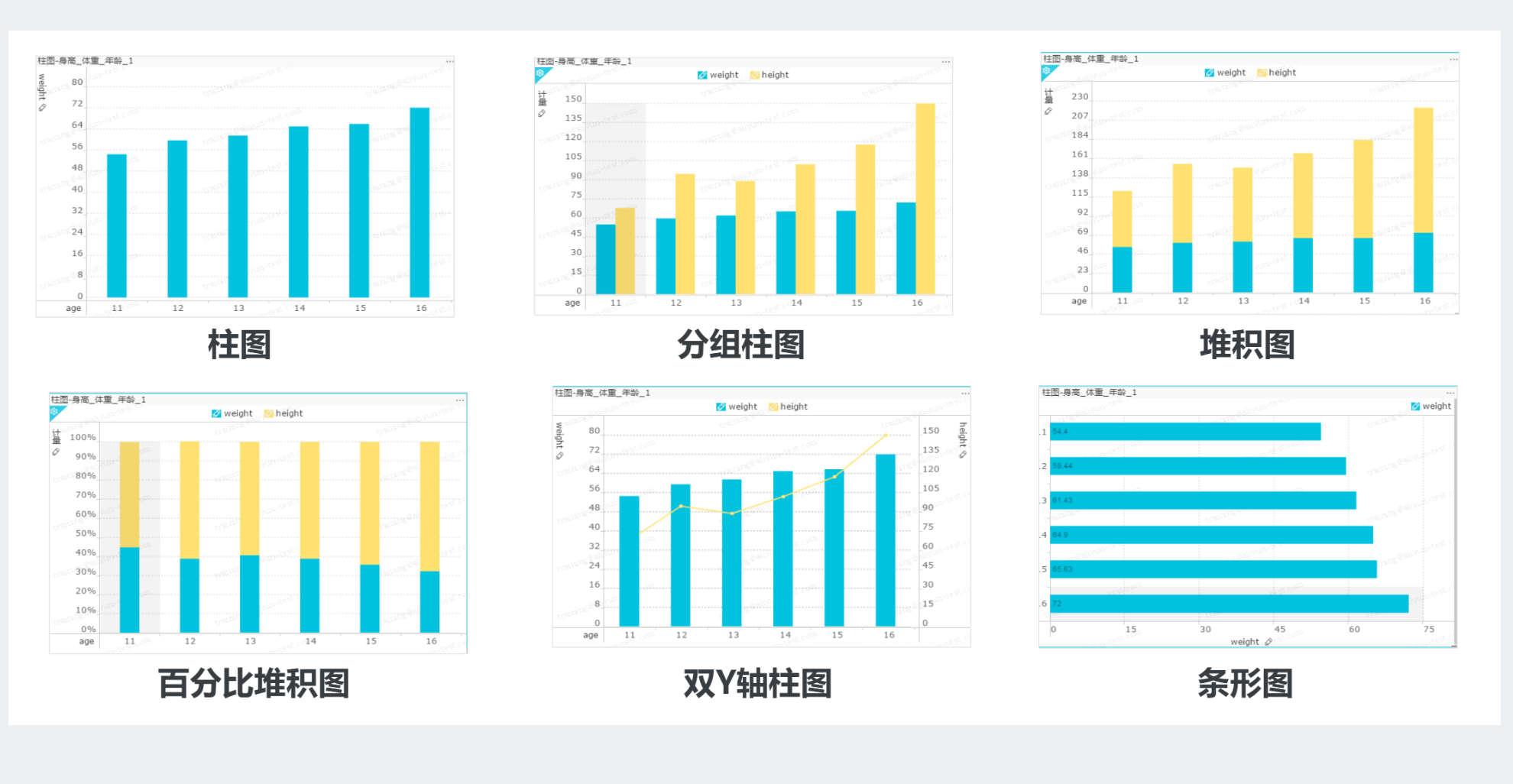

柱状图变体

1. 条形图：水平方向的柱状图，适合类别名称较长的情况
2. 直方图：展示连续数据的分布情况
3. 堆积柱状图：展示各类别总量及各组成部分的占比
4. 百分比堆积图：重点展示各组成部分的相对比例
5. 双Y轴柱状图：同时展示两组不同量纲的数据
6. 分组柱状图：并列展示多组相关数据

设计建议

1. 数据量控制：

   • 纵向柱状图建议不超过12个类别
   • 横向条形图建议不超过30个类别
   • 过多数据点会导致图表拥挤，影响可读性

2. 排列方式：

   • 上下或左右并列显示：能够深化分析，一次解决多个问题
   • 把条形放在数轴的两侧：适合展示正负数据点，便于发现趋势

3. 视觉优化：

   • 使用恰当的色彩：通过颜色区分不同类别或数据系列
   • 层叠色彩设计：能立即带来数据洞见，突出关键信息
   • 合理间距：柱子间保持适当间距（通常为柱子宽度的1/2到1倍）

4. 标签处理：

   • 分类文本过长时可考虑旋转（但不利于阅读）
   • 横向条形图更适合处理长标签
   • 可考虑使用缩写或工具提示来解决长标签问题

5. 数值标注：

   • 在柱子顶端或末端添加具体数值，增强信息传达
   • 确保数值标签清晰可读，不与其他元素重叠

使用注意事项

1. 纵轴刻度应从0开始，避免误导视觉判断
2. 柱子宽度应保持一致，确保公平比较
3. 颜色使用应有明确意义，避免随意配色
4. 多个数据系列时，考虑添加图例说明
5. 避免使用3D效果，以免扭曲数据感知

饼图

饼图（Pie Chart），又称扇形图，是一种以圆形饼状图形显示数据分布的统计图表。它通过将圆形分割成多个扇形区块，每个扇形区块的面积大小代表该分类在整体中所占的比例。

基本特征

• 每个扇形区块代表一个数据分类
• 扇形面积（或弧度）大小与数据值成正比
• 通常包含图例说明各扇形代表的分类
• 可添加标签显示具体百分比数值

适用场景

1. 占比分析：最常用于展示整体中各组成部分的占比情况，如：

   • 公司各部门预算分配比例
   • 产品市场份额分布
   • 用户群体构成比例

2. 少量分类数据：适合展示3-7个分类的数据，分类过多会导致视觉混乱

3. 重点突出：可以通过分离某个扇形区块来强调特定分类

优势特点

• 直观易懂：通过视觉面积比例就能快速理解数据分布
• 突出重点：容易识别最大或最小的组成部分
• 美观性高：圆形设计比柱状图等更具视觉吸引力

局限性

1. 分类数量限制：

   • 不适用于超过7个分类的数据
   • 过多小扇形会降低可读性

2. 比较困难：

   • 难以精确比较相近大小的扇形
   • 无法有效进行多个饼图间的数值比较

3. 空间效率低：

   • 相比百分比柱状图，需要更大的画布空间
   • 相同数据量下占据更多显示面积

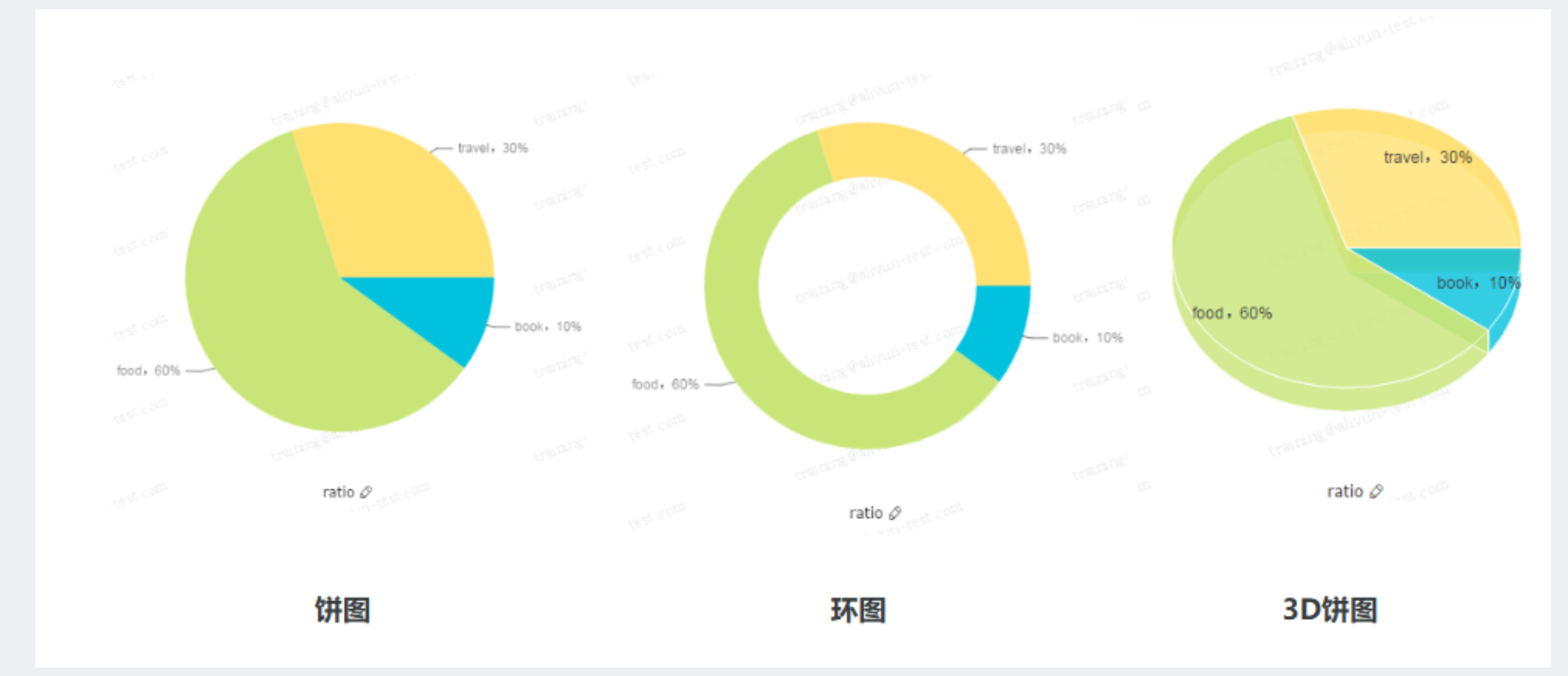

变体形式

1. 环形图（Doughnut Chart）：

   • 中心留空的饼图变体
   • 可以在中心区域添加额外信息
   • 视觉上更轻盈

2. 3D饼图：

   • 增加立体效果
   • 可能造成视觉误导（透视变形）

3. 爆炸式饼图：

   • 将某个扇形分离强调
   • 适用于突出显示特定分类



使用建议

1. 最佳实践：

   • 将最大扇形从12点钟方向开始
   • 按顺时针方向降序排列
   • 使用对比鲜明的颜色区分分类

2. 避免情况：

   • 不要使用过多分类
   • 避免使用相似颜色
   • 不要依赖纯视觉比较（应添加数值标签）

3. 替代方案：

   • 对于多分类数据，考虑使用堆叠柱状图
   • 需要精确比较时，使用条形图更合适

散点图

散点图（Scatter Plot），又称X-Y散点图或散布图，是一种常见的数据可视化图表类型。它将数据集中的每一个观测值以点的形式展现在二维直角坐标系中，其中横轴（X轴）和纵轴（Y轴）分别代表两个不同的变量，点的位置由这两个变量的数值共同决定。

核心特征与功能：

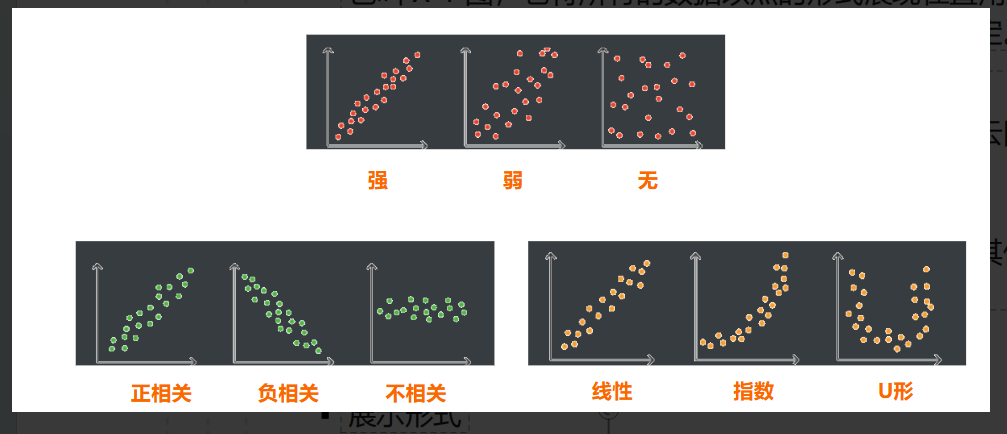

1. 变量关系展示：

   • 通过观察点的分布模式，可以直观判断两个变量之间是否存在相关性（正相关、负相关或无相关）
   • 示例：在市场营销分析中，可以用X轴表示广告投入，Y轴表示销售额，观察两者是否存在正相关关系

2. 数据分布呈现：

   • 能清晰显示数据集群的形状和密度
   • 可以识别异常值（远离主要集群的孤立点）
   • 适合展示包含数百甚至上千个数据点的大数据集

3. 趋势识别：

   • 结合趋势线（如线性回归线）可以更明确地展示变量间的趋势关系
   • 在科学研究中常用于展示实验数据的分布规律

典型应用场景：

• 商业分析：客户消费金额与购买频率的关系
• 科学研究：实验变量间的相关性研究
• 质量控制：产品参数与质量指标的关联分析
• 金融分析：风险与收益的分布情况

局限性：

1. 信息承载有限：

   • 只能直接展示两个变量的关系（三维散点图可展示三个变量）
   • 其他维度信息需要通过点的颜色、大小等附加属性来表现

2. 视觉杂乱：

   • 当数据点过多且密集时，容易出现"墨渍效应"
   • 解决方案：使用透明度调节、抽样显示或热力图叠加

增强表现形式：

• 气泡图：在散点图基础上，通过点的大小表示第三个变量
• 分类散点图：用不同颜色/形状区分不同类别的数据
• 动画散点图：通过时间维度展示数据变化趋势

制作建议：

1. 始终标注坐标轴和单位
2. 保持适度的点大小和透明度
3. 对重要集群添加注释说明
4. 考虑添加参考线或趋势线

这种图表特别适合在探索性数据分析(EDA)阶段使用，帮助分析者快速发现数据中潜在的模式和关系。

雷达图（Radar Chart）

基本概念

雷达图，又称蛛网图或星状图，是一种将多维数据可视化呈现的图表类型。它将多个维度（通常大于4个）的数据量映射到从同一圆心点出发的坐标轴上，这些坐标轴通常结束于圆周边缘。通过将同一组数据点用线条连接起来，形成一个多边形，可以直观地展示多维数据特征。（其实就是你打游戏看的那些五边形图）

主要特点

1. 多维展示：能够同时展示5-8个维度的数据
2. 对比性强：适合比较不同对象在多个维度上的表现
3. 直观可视：通过多边形形状快速识别数据特征

适用场景

1. 多维数据比较：如比较多个产品在不同性能指标上的表现
   • 示例：比较三款智能手机在相机、电池、屏幕、性能、价格五个维度的评分
2. 能力评估：如员工技能评估、学生综合素质评估
   • 示例：评估员工在沟通能力、专业技能、团队协作、创新思维等方面的表现
3. 标准比对：将实际数据与标准值或目标值进行对比
   • 示例：将某地区的环境指标与国家标准进行对比

使用建议

1. 维度数量控制：建议使用4-8个维度
   • 过多维度会导致坐标轴过于密集，图表复杂难读
2. 数据量控制：建议不超过30*N条数据（N是分类数）
   • 过多数据会导致图表混乱，多边形重叠遮挡
3. 度量统一：建议将不同维度的数据统一为相同度量（如分数、百分比）
   • 示例：将各项指标都转换为0-100分的评分

数据映射规则

1. 角度位置：一个分类字段映射到极坐标下的角度位置
2. 颜色区分：另一个分类字段可映射到颜色
3. 半径长度：连续字段映射到半径长度

局限性

1. 视觉干扰：当多边形过多或填充颜色时，上层多边形会遮挡下层
2. 维度限制：维度过多时会导致可读性显著下降
3. 比较困难：当多个多边形形状复杂时，精确比较特定维度差异较困难

最佳实践

1. 限制同时展示的数据系列数量（建议不超过5组）
2. 使用半透明填充色减少遮挡问题
3. 为重要数据系列添加标注说明
4. 考虑使用交互式雷达图，允许用户选择显示/隐藏特定数据系列

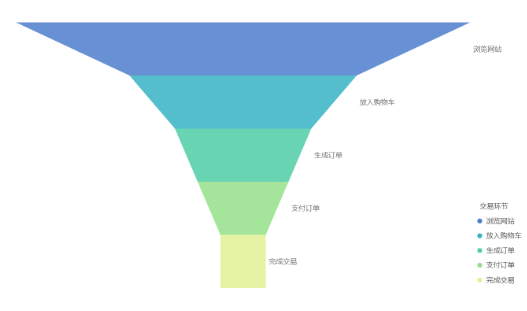

漏斗图

基本结构与原理

漏斗图是一种由多个梯形从上而下垂直叠加组成的可视化图表。每个梯形代表业务流程中的一个环节，整体形状呈现出上宽下窄的漏斗形态。这种图表特别适合展示业务流程中各个阶段的转化或流失情况。

适用场景与特点

• 业务流程分析：适用于规范化的、周期较长且包含多个环节的单向流程分析
• 转化率分析：通过各环节业务数据的比较，直观发现流程中的瓶颈或问题环节
• 典型指标：最常用于展示转化率和流失率这两个互补型指标

图表特征

1. 起始与终止：

   • 总是从100%的初始数量开始
   • 终止于一个显著减小的最终数量
   • 中间包含N个流程环节（通常建议5-8个环节为最佳）

2. 梯形表示法：

   • 每个梯形代表一个流程环节
   • 梯形的上底宽度表示该环节的输入量
   • 梯形的下底宽度表示该环节的输出量
   • 上底与下底的差值直观展示业务量的减少程度
   • 梯形边的斜率反映该环节的流失率/转化率

数据映射与设计规范

• 数据要求：

  • 一个分类数据字段（通常为流程环节名称）
  • 一个连续数据字段（各环节的数值量）
  • 建议数据条数不超过12条（保持图表清晰可读）

• 视觉编码：

  • 分类数据字段通过不同颜色区分各环节
  • 连续数据字段映射到梯形的面积大小
  • 所有环节应使用相同的度量标准（确保可比性）

变体与应用技巧

1. 类似图表类型：

   • 金字塔图：展示层次结构或比例分布
   • 对称漏斗图（旋风图）：用于两个群体的对比
   • 对比漏斗图：展示多个流程的并行比较

2. 设计建议：

   • 使用渐变色或对比色增强环节区分度
   • 添加数据标签显示具体数值和转化率
   • 对于复杂流程，可考虑分组或分层展示
   • 保持一致的缩放比例，避免误导性视觉表现

实际应用示例

1. 电商转化漏斗：

   • 环节：首页访问→商品浏览→加入购物车→生成订单→完成支付
   • 分析各环节的流失点，优化购物流程

2. 招聘流程漏斗：

   • 环节：简历投递→初筛通过→面试邀约→参加面试→发放offer→入职
   • 识别招聘过程中的效率瓶颈

3. 营销活动漏斗：

   • 环节：广告曝光→点击→注册→试用→付费
   • 评估各渠道的转化效果

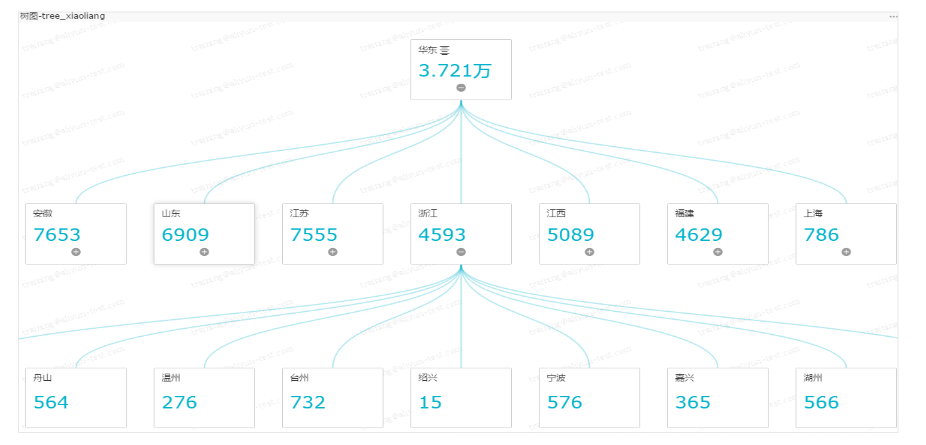

树图

定义与特性

树图(Tree Diagram)是一种通过树形结构展现层级数据组织关系的可视化方法。它以父子层次结构来组织对象，是枚举法的一种图形表达方式。

典型应用场景

1. 组织结构分析：适用于展示具有明确层次关系的数据

   • 公司组织架构
   • 产品分类体系
   • 文件目录结构
   • 生物分类学中的物种分类

2. 流程分解：将复杂流程分解为多级子流程

   • 项目管理中的WBS(工作分解结构)
   • 业务流程分解

主要优势

• 层次关系直观：清晰展现数据间的层级关系
• 交互操作便捷：支持上卷(roll up)、下钻(drill down)等操作
• 结构清晰：便于理解复杂的层级系统

使用限制

• 层级限制：数据层级不宜过多(建议不超过5-7层)
• 节点数量：每层成员数量不宜过大(单层节点建议不超过20个)
• 比例关系：无法直观展现各部分占比关系

相关图表类型

• 矩阵树图(Treemap)：通过面积大小表示数量关系的变体
• 组织结构图(Org Chart)：专门用于展示组织架构的特殊树图
• 家谱图：展示家族关系的特殊树图

常见展示形式

1. 传统树形：从上到下或从左到右的树状结构
2. 放射状：从中心向外辐射的环形布局
3. 缩进式：通过缩进表示层级的列表形式
4. 鱼骨图：用于因果分析的树形变体

典型示例

1. 计算机文件系统目录结构
2. 电子商务网站的商品分类
3. 政府行政层级关系
4. 图书分类体系(如杜威十进制分类法)

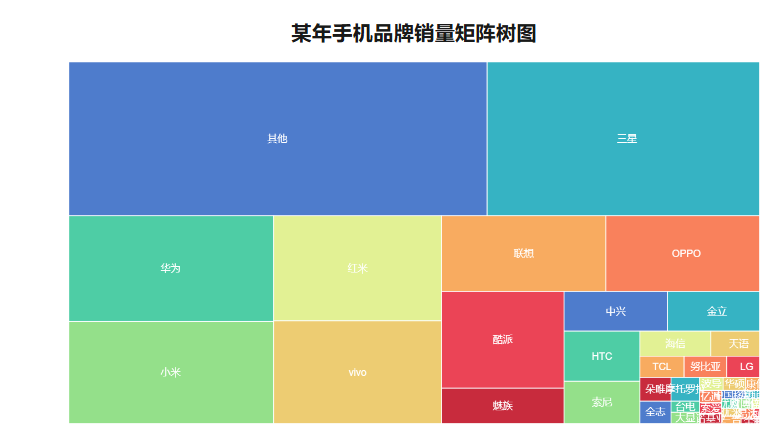

矩阵树图

矩阵树图（Treemap）是一种采用矩形表示层次结构节点的可视化方法。其核心特点是通过矩形间的相互嵌套来表达父子层次关系：

1. 布局原理：

   • 从根节点开始，整个画布空间被表示为一个大矩形
   • 根据子节点数量，该矩形被划分为多个子矩形
   • 每个子矩形的大小与其代表的节点的权重属性（如数值、比例等）成正比
   • 划分过程递归进行，直到所有叶子节点都被表示

2. 典型应用场景：

   • 文件系统可视化（展示磁盘空间占用情况）
   • 财务数据分析（展示不同部门的预算分配）
   • 电商平台商品分类展示（展示各类目销售额占比）
   • 人口统计数据可视化（展示不同地区人口分布）

3. 视觉编码特征：

   • 颜色：通常用于表示另一个维度的数据（如增长率、状态等）
   • 面积：表示主要量化指标（如销售额、数量等）
   • 标签：显示节点名称和关键数值

4. 交互功能示例：

   • 点击某个矩形可以展开/折叠子节点
   • 鼠标悬停显示详细信息提示框
   • 支持缩放和拖拽浏览

5. 变体形式：

   • 标准矩阵树图：严格按面积比例划分
   • 拼图式矩阵树图：允许非连续排列
   • 圆形矩阵树图：采用圆形嵌套代替矩形

6. 技术实现要点：

   • 常用布局算法：Squarified、Slice-and-dice、Strip
   • 响应式设计考虑：需要处理不同屏幕尺寸下的标签显示问题
   • 性能优化：对大数据集采用惰性渲染策略

7. 典型工具支持：

   • D3.js等可视化库
   • Tableau、Power BI等商业智能工具
   • Python的squarify等专用库

8. 设计注意事项：

   • 为小占比分类设置最小可见阈值
   • 采用渐变色系增强可读性
   • 合理安排标签位置和换行策略
   • 添加图例说明面积和颜色的编码规则

9. 相关替代方案对比：

   • 相比传统树图：节省空间但牺牲了明确的拓扑结构
   • 相比旭日图：更适合展示扁平化层次结构
   • 相比马赛克图：更强调层次而非交叉维度分析

来源去向图

一种可视化分析工具，主要用于追踪用户行为路径和转化流程。它通过以下核心指标进行分析：

1. 核心数据指标：

• 页面访问量(PV)：记录页面被加载的总次数
• 独立访客(UV)：统计访问网站的不同用户数量
• 转化率计算：转化率 = (目标行为次数 ÷ 总访问次数) × 100%

1. 典型应用场景：

• 电商运营分析：
  • 商品销售漏斗：首页→商品页→加入购物车→结算→支付成功
  • 示例：分析某促销活动期间，从商品浏览到最终购买的转化路径
• 营销活动追踪：
  • 广告投放→落地页→注册/购买
  • 可识别出流失率高的环节

1. 可视化呈现特点：

• 节点流程展示：
  • 使用箭头连接各环节节点
  • 节点大小通常与流量规模成正比
  • 连线粗细表示转化数量
• 多维度分析：
  • 时间维度：可按小时/日/周查看流量变化
  • 用户维度：新老用户、地域等分组分析
  • 设备维度：PC端与移动端对比

1. 功能特性：

• 钻取分析：
  • 支持点击任一节点查看详细转化数据
  • 可下钻到二级、三级转化路径
• 交互功能：
  • 悬停显示具体数值
  • 支持时间范围筛选
  • 可添加对比时段数据

1. 使用限制：

• 维度层级：最多支持3级转化路径分析
• 数据要求：
  • 需要完整的用户行为埋点数据
  • 各环节需明确定义转化事件
  • 要求数据采集准确无误

1. 展示形式选项：

• 桑基图(Sankey Diagram)
• 漏斗图(Funnel Chart)
• 有向网络图(Directed Graph)
• 可配合热力图辅助分析

这种分析方法特别适合需要优化用户转化路径的产品和运营团队，能快速定位流程中的瓶颈环节。

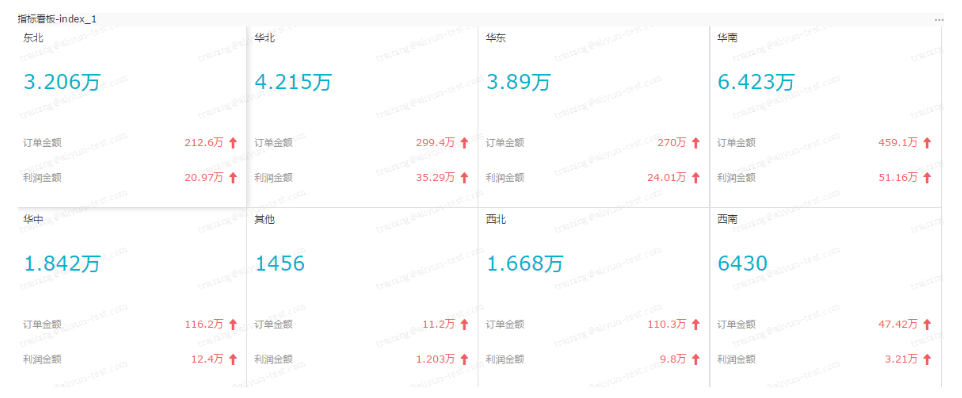

指标看板

基本构成

指标看板由两个核心部分组成：

1. 看板标签：通常位于指标上方或左侧，用于说明指标的维度信息，例如"本月销售额"、"用户活跃度"等
2. 看板指标：展示具体的数值度量，通常使用较大的字体突出显示，可能附带单位符号（如%、¥、℃等）

典型应用场景

• 实时监控场景：服务器状态面板显示CPU使用率(78%)、内存占用(64%)
• 业务KPI展示：销售看板显示"季度达成率: 115%"
• 运营数据概览：用户看板显示"日活用户: 245,789"
• 设备状态监测：温度计显示"当前温度: 23.5℃"

设计规范

1. 维度限制：每个看板只能展示一个维度下的数据，如时间维度（今日/本周）、区域维度（华东区）、产品维度（手机类）等
2. 指标数量：建议3-5个关键指标为宜，过多会导致信息过载
3. 视觉层次：
   • 主指标使用最大字号（通常24-48px）
   • 次要指标使用中等字号（16-24px）
   • 标签文字使用较小字号（12-14px）
4. 强调方式：可通过颜色（红/绿）、箭头符号（↑↓）或边框突出关键指标变化

常见布局示例

[维度标签]
[核心指标]  [辅助指标1]  [辅助指标2]
[趋势说明]  [对比值]    [变化率]

优缺点分析

优势：

• 数字精确度高，适合需要精确读数的场景
• 信息获取效率高，3秒内可获取关键数据
• 占用空间小，适合嵌入各种界面
• 无视觉干扰，直接呈现核心信息

局限：

• 无法展示数据间关系或分布趋势
• 缺少图形化表达的直观性
• 对异常值的敏感度较低
• 不适合展示复杂多维数据

典型实现方式

1. 数字卡片式：每个指标独立卡片展示
2. 表格排列式：多个指标整齐排列
3. 仪表盘式：模拟物理仪表显示
4. 对比式：并列显示当前值与目标值

仪表盘

一种直观的数据可视化工具，它通过模拟现实中的仪表盘（如汽车仪表或测量仪器）来展示关键指标数据。这种图表通常由以下核心元素构成：

1. 刻度系统：

   • 通常采用半圆形或全圆形设计
   • 刻度范围可根据业务需求设定（如0-100%或具体数值范围）
   • 可能包含主要刻度线和次要刻度线
   • 常见颜色分区：绿色（安全区）、黄色（警戒区）、红色（危险区）

2. 指针设计：

   • 模拟真实仪表的指针样式
   • 指针位置反映当前指标值
   • 可能设计动态效果，在数据更新时平滑移动

3. 数值显示：

   • 通常在仪表盘中心显示具体数值
   • 可能包含同比/环比变化指示

典型应用场景：

• 销售目标完成率监控（如显示季度目标完成75%）
• 项目进度跟踪（如显示开发进度60%）
• 服务质量指标（如客户满意度85%）
• 资源利用率（如服务器CPU使用率65%）

优势特点：

1. 直观易懂：即使非技术人员也能快速理解
2. 视觉冲击：通过指针位置和颜色分区立即引起注意
3. 空间效率：在有限空间内清晰展示关键指标

局限性说明：

• 单一指标展示：通常只适合展示1-2个关键指标
• 精度限制：不适合需要精确读数的情况
• 比较局限：难以展示多个指标间的对比关系

设计建议：

1. 保持简洁：避免过多装饰元素干扰数据展示
2. 合理分区：确保警戒值区域清晰可见
3. 响应式设计：确保在不同设备上都能正常显示
4. 辅助说明：必要时添加简短的指标说明

替代方案： 当需要展示更复杂数据时，可考虑：

• 堆积条形图（用于多项目对比）
• 环形进度图（更简洁的进度展示）
• 计量图（带趋势指示的变体）

仪表盘特别适合需要快速传达关键指标状态的场景，如高管看板、运营监控中心等，能够帮助决策者快速把握业务状况。

地图

地图类图表是通过地图作为背景，通过图形的位置来表现数据的地理位置，同时将数据通过颜色或者气泡映射在不同的地理位置上。

适用场景

• 按行政区域划分的数据展现：如按州/省划分的保险索赔分布、按国家划分的出口目的地分布
• 按地理编码划分的数据：如按邮政编码划分的车祸发生频率、自定义销售区域的业绩表现
• 需要展示数据在地理空间上分布模式的情况

优点

1. 对数据的地理分布显示直观明了
2. 通过颜色深浅、气泡大小等视觉元素容易判断度量值的大小
3. 能够清晰展示区域间的对比关系

缺点

1. 必须有地理信息字段，且数据通常需要是汇总数据
2. 当数据点密集时，气泡容易叠加影响可读性
3. 当气泡大小和颜色深浅相近时，不易分辨具体数值
4. 地理面积大小和度量值无关，容易造成误读（如大区域可能对应小数值）

常见类型

• 气泡地图：用不同大小的圆形标记表示数据量
• 颜色地图（分级统计地图）：用不同颜色深浅表示数值区间
• 点描法地图：用点的密度表示数据分布

应用示例

• 全国各省GDP对比（颜色地图）
• 城市人口数量分布（气泡地图）
• 连锁店在全国各区域销售额（点描法地图）

极坐标图

极坐标图是由多个扇区构成的环形图表。每个扇区的标签由数据的维度决定，每个扇区长度由数据的度量决定。每个扇形的角度相同，通过半径长度展示数值变化。

适用场景

• 枚举数据之间的周期性比较：如显示24小时内网站访问量变化
• 各项之间的多维度比较：如不同产品类别的销售额对比
• 需要展示循环或周期性数据模式的情况

优点

1. 在某些情况下视觉效果比其他图表更突出
2. 同样的画布面积能比柱状图等展示更多数据系列
3. 环形布局可以更有效地利用空间
4. 适合展示具有周期性特征的数据

缺点

1. 不适合分类过少的数据集（少于4个类别）
2. 当部分度量值过小时，扇区难以辨认
3. 精确比较数值大小不如直角坐标系直观
4. 过多的扇区会导致图表拥挤

常见类型

• 饼图：最基本的极坐标形式
• 环图：中间留空的饼图变体
• 玫瑰图：扇区半径表示数值的极坐标图
• 雷达图：多维度极坐标图

应用示例

• 一天24小时网站流量分布（玫瑰图）
• 公司各部门预算分配（环图）
• 运动员各项体能指标（雷达图）
• 季度销售产品构成（饼图）

词云图（Word Cloud），

又称文字云或标签云，是一种直观展示文本数据的可视化形式。它通过将关键词汇以不同大小、颜色和布局排列成云状图形，来突出显示文本中的重要信息。

主要特点：

1. 视觉权重表现：

   • 词频越高，字体越大
   • 可通过颜色深浅表示不同类别或权重
   • 常用布局算法：螺旋式、矩形树状排列等

2. 适用场景：

   • 网站标签云展示（如博客关键词、电商产品标签）
   • 社交媒体话题分析（如微博热搜话题可视化）
   • 用户评论高频词提取
   • 文档关键词提取与展示
   • 问卷调查文本分析

3. 实现方式：

   • 基于词频统计生成
   • 可自定义形状（心形、地图轮廓等）
   • 支持交互式操作（悬停显示具体词频）

4. 典型应用示例：

   • 新闻网站展示热点话题
   • 电商平台呈现热门搜索词
   • 企业年报重点词汇提取
   • 学术论文关键词可视化

5. 不适用情况：

   • 文本量过少（少于50个词）
   • 词频分布过于均匀
   • 需要精确数值对比的场景

6. 相关替代图表：

   • 柱状图：适合精确比较词频
   • 点图：可展示词频及位置关系
   • 树图：适合展示层级关系的关键词

7. 进阶展示形式：

   • 动态词云（随时间变化）
   • 3D立体词云
   • 结合地理信息的词云地图
   • 多组对比词云（并排展示）

注意事项：

• 需合理设置停用词过滤
• 控制显示词汇数量（通常30-100个）
• 考虑颜色对比度确保可读性
• 提供图例说明颜色含义

选择图表核心要素

图表名称	图表数据要素	数据要素构成
线图	类别轴，值轴	类别轴至少1个维度；值轴至少1个维度
柱图	类别轴，值轴	类别轴至少1个维度；值轴至少1个维度
饼图	扇区标签，扇区角度	扇区标签仅1个维度且维度值≤12；扇区角度仅1个度量
气泡地图	地理区域，气泡大小	地理区域仅1个地理维度；气泡大小1-5个度量
色彩地图	地理区域，色彩饱和度	地理区域仅1个地理维度；色彩饱和度1-5个度量
仪表盘	指针角度，工具提示	仅1个度量
雷达图	分支标签，分支长度	分支标签1-2个维度；分支长度至少1个度量
散点图	颜色图例，X轴，Y轴	颜色图例仅1个维度（成员≤1000）；X轴1-3个度量；Y轴仅1个度量
漏斗图	漏斗层标签，漏斗层宽	漏斗层标签仅1个维度；漏斗层宽仅1个度量
指标看板	看板标签，看板指标	看板标签最多1个维度；看板指标1-10个度量
矩阵树图	色块标签，色块大小	扇区标签仅1个维度且维度值≤12；扇区角度仅1个度量
极坐标图	扇区标签，扇区长度	扇区标签仅1个维度（3≤维度值≤12）；扇区长度仅1个度量
词云图	词大小，词标签	词大小仅1个维度；词标签仅1个度量
旋风漏斗	对比主题，对比指标	对比主题仅1个维度；对比指标至少1个度量
树图	树节点标签，树节点指标	树节点标签至少2个维度；树节点指标至少1个度量
来源去向图	页面数据指标	每个数据要素仅取1个维度或1个度量

使用场景

• 比较（对比数值差异）：柱图、雷达图、漏斗图、极坐标图、词云图
• 占比（部分与整体关系）：饼图、漏斗图、仪表盘、矩阵树图
• 相关（数值间关联）：散点图、指标看板、树图、矩阵树图、来源去向图
• 趋势（数值随维度变化）：线图、柱图
• 地理映射（数值与地理信息）：气泡地图、色彩地图、点描法地图

设计原则

可视化设计步骤

明确问题

• 确定图表需要解决的核心问题
• 明确要向用户传达的核心信息

构建基本框架

• 为整个图表设计初步的结构框架
• 创建概览图作为设计基础

确定关键指标

• 将最终需要展示的信息转化为具体指标
• 确保指标能准确反映数据本质

选择图表类型

• 根据内容和信息特点选择合适的图表形式
• 考虑不同图表类型的表达效果

突出关键信息

• 通过设计元素引导用户关注重点
• 确保核心信息一目了然

可视化设计原则

突出变化

• 将业务变化置于最显著位置
• 考虑KPI的时效性因素
• 确保变化趋势清晰可见

引发思考

• 通过KPI数值变化引导业务提问
• 促进数据驱动的决策讨论

保持一致性

• 避免观众理解产生歧义
• 统一相关指标单位(如所有KPI统一使用"天"为单位)
• 确保视觉呈现方式连贯

美观易读

• 合理运用色彩搭配
• 科学布局各模块位置和大小
• 清晰呈现元素间的逻辑关系
• 确保整体视觉效果简洁专业
