TAS-LAN-476使用教程

• 概述

TAS-LAN-476是一款实现物理串口转物理网口的设备，TAS-LAN-476 是工业级数据终端产品，该产品以以太网的方式为工业用户提供数据传输通道。设备软件功能完善，覆盖绝大多数常规应用场景，用户只需通过简单的设置，即可实现串口到网口的双向数据透明传输。并且支持自定义注册包、心跳包、DHCP 动态 IP 地址、DNS 域名解析、底层协议心跳包和网络保活等功能。

项目中是将TAS-LAN-476作为一个TCP客户端，文档描述简单的测试配置过程。

• 电脑端配置

1. 拔掉对外的网线

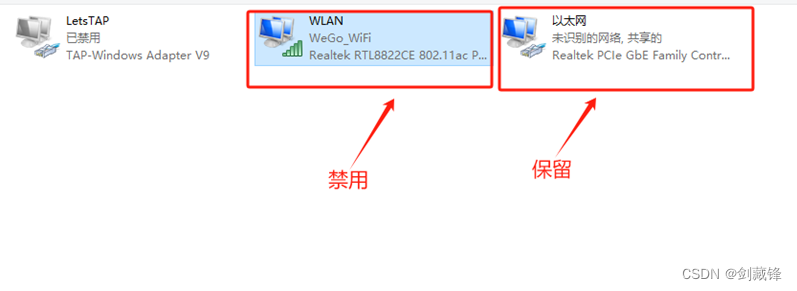

2. 禁用WIFI

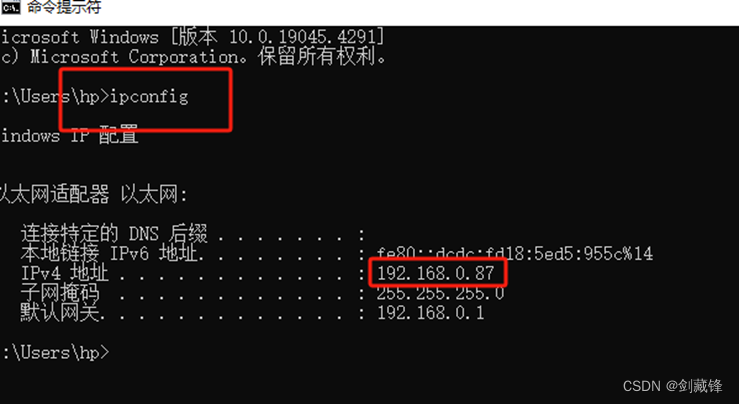

        3查看本地的IP地址

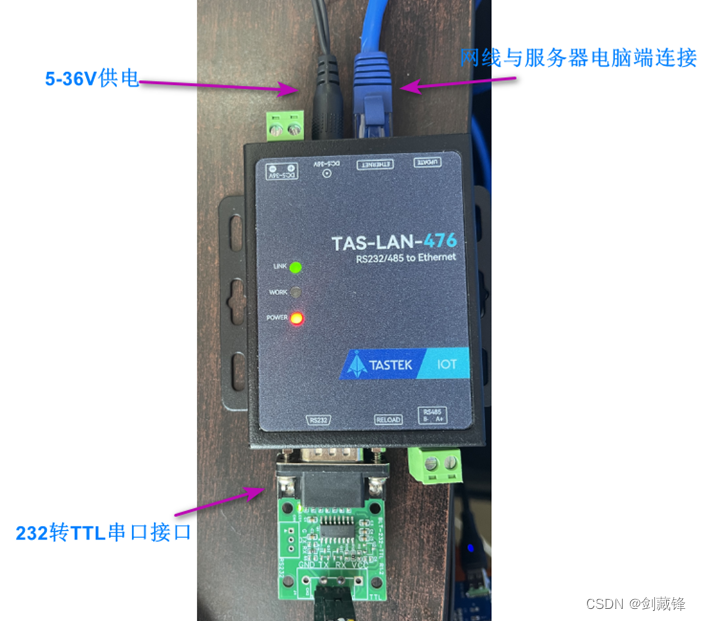

• 硬件连接

1. 使用5-36V空心端子供电
2. 通过网线与电脑服务器连接

        3、串口支持232和485，项目中使用的是232串口；通过一个转接板实现232与TTL的转换。

• 测试软件

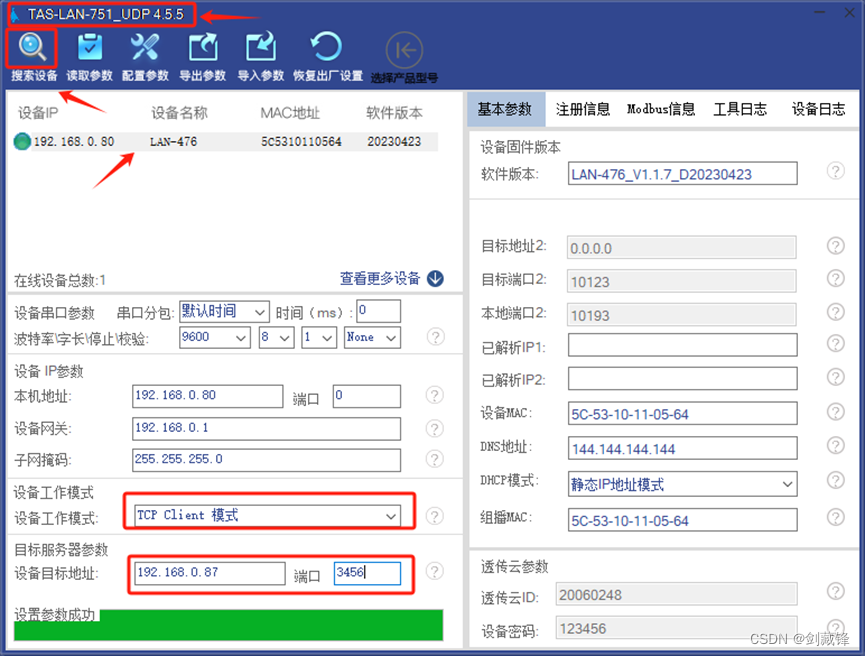

• 1、塔石配置软件
•

打开塔石官方配置软件，点击“搜索设备”可以看到设备的一些信息。

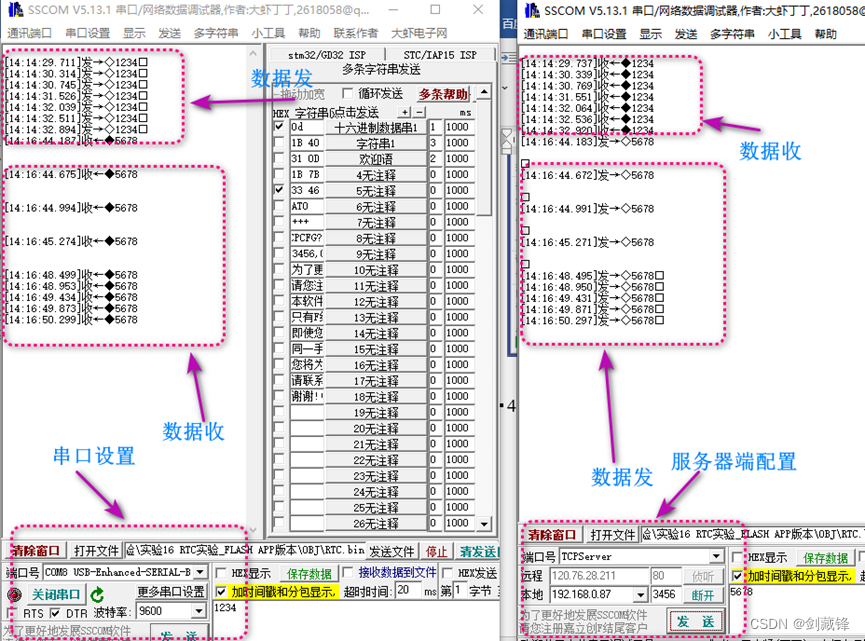

2、串口调试软件

打开两个串口调试助手，分别参照获取的设备参数进行配置。测试了收发功能是正常的。

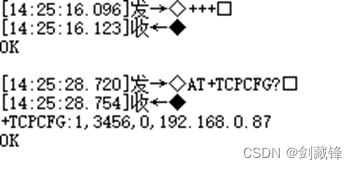

3、命令模式

发送“+++”（不带回车换行）才能退出数据模式并进入命令模式。如下图所示，命令模式下可进行AT指令的交互

4、数据模式

向串口发送“ATO”（带回车换行）即可重新进入数据模式。

5、注意事项

1） 建议以下AT 命令都要大写。

2） 本地配置时，每条AT 命令要以“回车换行（\r\n）”作为结束。

3） 所有命令配置成功后，都以“OK”作为回应。

4） 以下所有命令都可以在命令后用问号来查询当前配置，例如“AT+UARTCFG?”。

5） 所有的命令配置完后,一定要记得发送保存指令“AT&W”，之后重启才能认为彻底生效。

如果不发送保存指令，设备重启后会丢失掉配置的参数。
