单臂路由出现的问题及排错过程

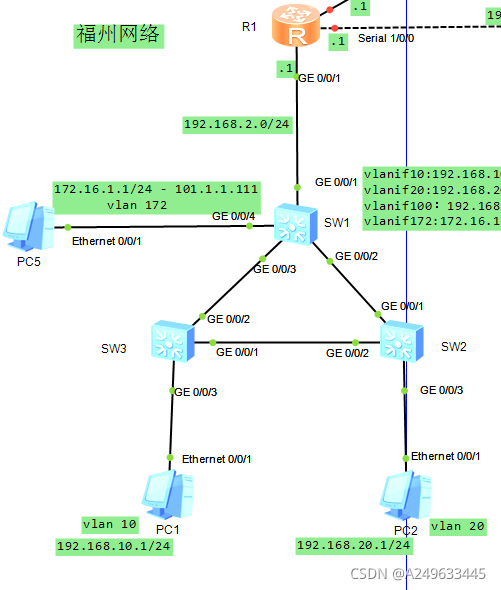

要求，在R1上划分子接口并配相应网关，实现PC间互通

过程， 路由器间配置接口配置trunk口并允许相应vlan通过，链接终端使用接口使用access，并划分到对应vlan，在R1上配置对应子接口及网关

遇到问题，

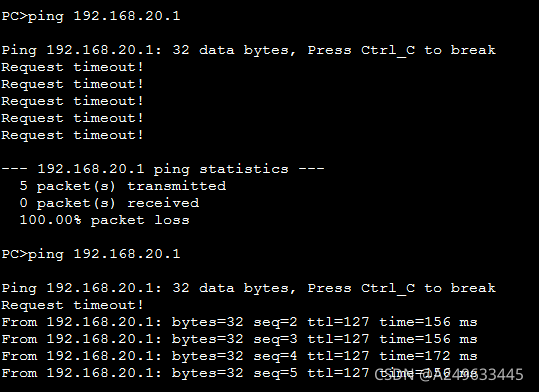

1、在PC1上无法ping通PC2、

2、PC无法ping通网关

排错过程

1、可以ping通网关，无法ping通PC2，

1）查看R1上有无对应目标路由

2）查看R1上的对应子接口有无正确配置

3）在R1上对应子接口发现没有配置arp broadcast enabl   注：因为默认虚拟接口是不开启arp功能的，所以需要手动开启 拓展：路由器在收到数据包时，1、查RID表，2、查ARP表 3、查MAC表

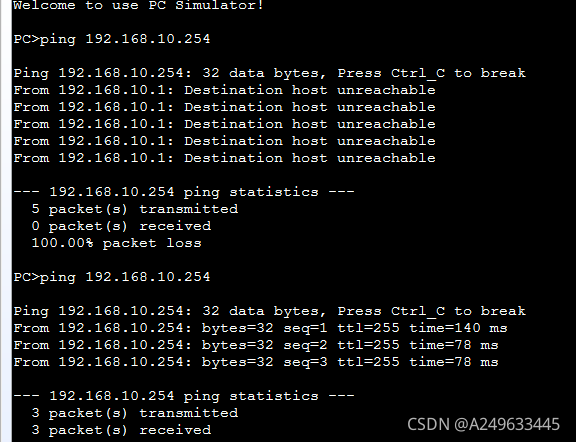

2、无法ping通网关

1）查看ipconfig，自身配置网关及ip是否正确

2）查看路径中SW交换机的接口配置是否正确

发现在SW1的G0/0/1接口没有配置trunk口和通过对应的vlan

排错完毕，各PC可以互通
