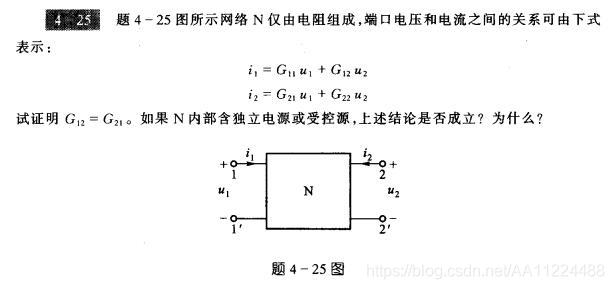

电路习题解答 第四章 4-25

戴维南等效电路和诺顿等效电路，总体上核心思想就是求开路电压和等效电阻。

开路电压Uoc求解：
使用KCL、KVL、VCR、节点电压法，一般就能够求出来。

等效电阻Req求解：
1、对于没有受控源的电路，根据等效电阻的定义，将所有独立源置0（电压源断路，电流源开路），利用串联、并联、混联一般就能够求出来。
2、对于含有受控源的电路，受控源（VCVS、CCCS、VCCS、CCVS），求出的等效电阻其实是输入电阻。可以采用的方法有外加电源法、开路短路法。外加电源法：将独立源置零，然后在端口外加电压源U求出端口的电流i，则Req=U/i；开路短路法：求出端口开路电压Uoc，然后将端口短路，求出isc，则Req=Uoc/isc，注意：含有受控源的，有时也可以将独立源置零，然后将受控源等效为电阻，然后利用串并联求解Req，参考习题4-17。另外习题4-12（c）、4-12（d）、4-13均是含有受控源的等效电路求解，很好的题目。

注意：
如果求出的Req=0，则电路只存在戴维南等效电路；（此时很有可能是因为求出的isc=oo）
如果求出的Req=oo，则电路只存在诺顿等效电路；（此时很有可能是因为求出的Uoc=oo）
