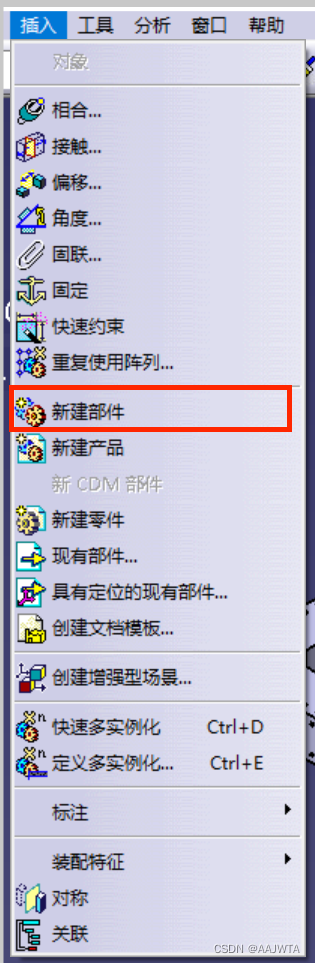

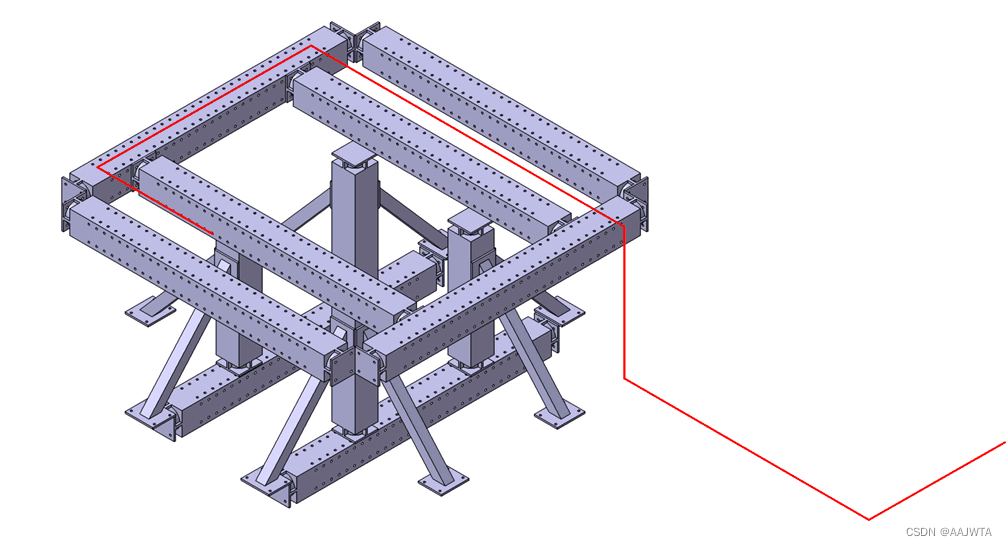

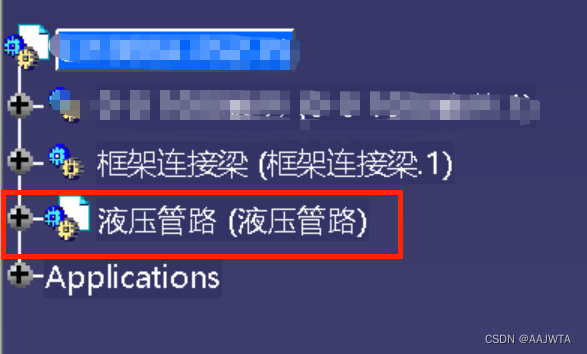

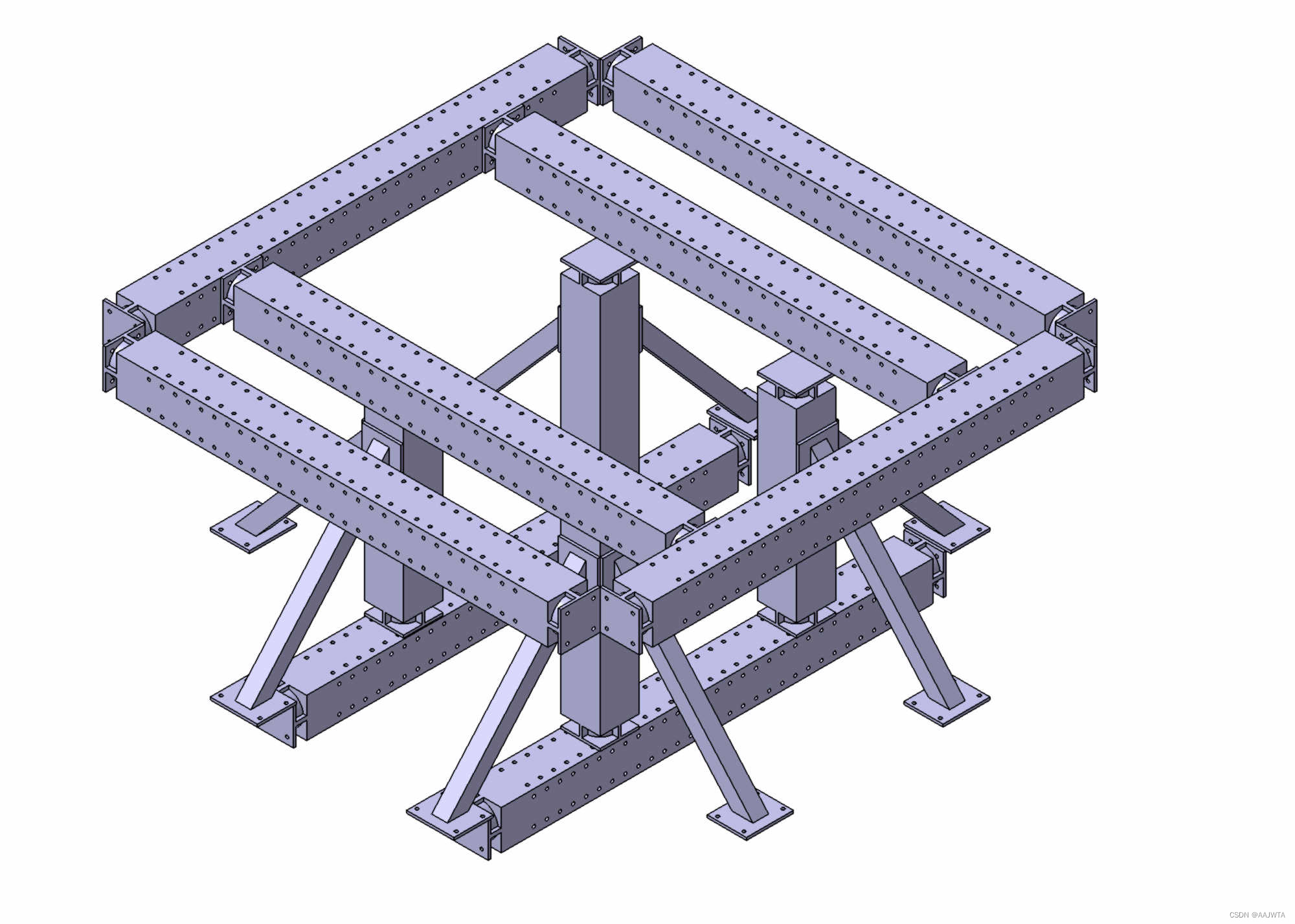

使用CATIA绘制液压管路的方法 写在前面 模型准备 第一步 （插入部件和零件） 第二步（测量坐标） 第三步（绘制液压管路关键点） 第四步 （创建管路中心线） 第五步 （创建管路截面） 第六步 （生成管道） 写在后面 调整管路 绘制软管 写在前面 CATIA有自己的绘制管路的插件，而这里介绍的是另外一种绘制方法。 模型准备 上面是本次演示所使用的框架模型。 需要在框架上绘制如上图红线所示意的液压硬管。 第一步 （插入部件和零件） 需要在模型装配体中插入液压管路部件（零件中插入新零件），如下图所示，此处我命名为液压管路。 双击上面插入的（液压管路）部件，给（液压管路）部件中插入新的零件，此处我命名为（硬管）。（如遇到提示，点击“是”和“否”都可以。）
