手把手搭建三维图像分割框架

1. 准备工作

硬件：需要配备nvidia独显，RTX3090或RTX2080系列等。较大的显存对分割任务能有一定的帮助。也可以租用谷歌、阿里等服务器，价格一般按提供的使用时间和算力计算。

软件：一般使用ubuntu，借助anaconda配置pytorch环境。IDE个人推荐使用Pycharm。

https://pytorch.org/get-started/locally/

2. 数据预处理

2.1 package

一般的二维图像处理依赖opencv，对于医学数据，如MRI、CT等，可借助SimpleITK，NiBabel等包进行处理。

2.2 基本处理

医学图像文件后缀名一般为nii，nii.gz，dicom等，例举使用simpleitk和opncv的相关基本操作

import SimpleITK as sitk
import cv2

img = sitk.ReadImage(img_filename)
img_array = sitk.GetArrayFromImage(img)
img_array = np.transpose(img_array, (1, 2, 0))  # x,y,z--210    120-yxz

spacing = img.GetSpacing()
origin = img.GetOrigin()
direction = img.GetDirection()

reimg.SetOrigin(origin)
reimg.SetSpacing(tar_spacing)
reimg.SetDirection(direction)

sitk.WriteImage(relab, join(preproc_path, '%s_prelab.nrrd') % filename_now)


# normalization
def norm(img_array):
    mri_max = np.amax(img_array)
    mri_min = np.amin(img_array)
    mri_img = ((img_array - mri_min) / (mri_max - mri_min)) * 255
    mri_img = mri_img.astype('uint8')
    return mri_img


# contrast limited adaptive histogram equalization
def clahe(mri_img):
    h, w, d = mri_img.shape
    img_clahe_add = np.zeros_like(mri_img)
    for k in range(d):
        temp = mri_img[:, :, k]
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
        img_clahe = clahe.apply(temp)
        # cv2.imshow('mri', np.concatenate([temp,img_clahe], 1))
        # cv2.waitKey(1)
        img_clahe_add[:, :, k] = img_clahe
    return img_clahe_add

3. 训练测试集划分

对于公开数据集，一般已经固定了训练集、验证集和测试集。对于私有数据集，则需要自己进行划分，一般采用交叉验证的方式以说明模型的范化性。

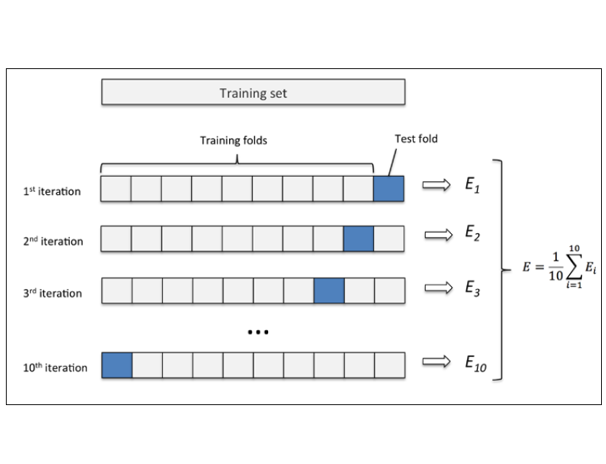

例如k折交叉验证（K-fold cross validation），就是把样本集S分成k份，分别使用其中的(k-1)份作为训练集，剩下的1份作为交叉验证集，最后取最后的平均误差，来评估这个模型。

4. 评价指标

每一词训练得到一个输出label，和医生手工标注的金标准进行比较，计算损失并反向传播，不断重复 。

医学上常用的指标为Dice系数，Dice系数是一种集合相似度度量函数，通常用于计算两个样本的相似度，取值范围在[0,1]：

Dice：

其中 |X∩Y| 是X和Y之间的交集，|X|和|Y|分表表示X和Y的元素的个数，其中，分子的系数为2，是因为分母存在重复计算X和Y之间的共同元素的原因。

Dice Loss：

https://zhuanlan.zhihu.com/p/86704421



5. 代码实现

工程实现引用"Attention U-Net: Learning Where to Look for the Pancreas", MIDL'18, Amsterdam

https://github.com/ozan-oktay/Attention-Gated-Networks

5.1 参数配置

涉及大量参数时，可以使用json、yaml等文件记录需要配置的参数，并在主函数入口进行读取。

如下yaml格式文件，保存需要的变量参数

manual_seed: 0
device:
  cuda: 0

data:
  data_path: data/resampled0302


aug:
  zoom_shape: [160,160,32]
  shift_val: [0.1,0.1]
  rotate_val: 5.0
  scale_val: [1.0,1.0]
  random_flip_prob: 0.5

train:
  is_train: True
  is_test: True
  n_epochs: 1200
  batch_size: 1

model:
  task: segment
  model_name: matt
  criterion: dice_ce
  in_channels: 1
  n_classes: 2
  optimizer: adam
  feature_scale: 8

在初始化时，
