数字音频总线A2B开发，有手就行（二）主和从的配置和编程详解

作者的话

A2B作为ADI的汽车音频总线，正在被用户广泛使用，而绝大多数用户都是自己去摸索，非常浪费时间。OP做过几个A2B的项目，想说这么一个比较简单的东西，竟然没有一个人来好好讲解一下，实在是不应该，于是我就弄了一整套的A2B开发套件，我希望用这个A2B的套件搭一个完整的DEMO系统，能够让0基础的用户能够迅速上手此类应用开发。

关于A2B理论上的东西不会出现在此文档中，我只写应用，第一步做什么，第二步做什么，怎么操作，怎么配置，来实现A2B的功能，用最简单最直观的方式，让兄弟们点点鼠标就能开发。

视频教程

数字音频总线A2B开发详解一（A2B开发套件的初始状态说明）

硬件说明

想要搭一个最基本的A2B DEMO，我们需要下面的几个硬件：

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.386c1970L8BukJ&id=695380156392

1. AD2428WD-EVB开发板 1块
2. AD2428WB-EVB开发板 1块
3. AD2428WC-EVB开发板 1块
4. A2B-STM32核心板 1块
5. USBI仿真器 1个
6. STLINK下载器 1个
7. 5V2A的电源 1个
8. A2B双绞线（2米）2条
9. 3.5mm音频线1到2条
10. Mini USB线1到2条
11. 耳机或音响等模拟音源播放设备一个
12. 手机或电脑等模拟音源输入设备一个

作者的话

本章将会详细说一说怎么开发A2B，实现文档一里的数字音频传输，以及I2C数据传输的功能。本系统是一个主一个从，后面还会写其他的主从，以及主从从的三板搭配，这些就不出现在本文档中了。

硬件使用列表

AD2428WD-EVB开发板 一块
AD2428WB-EVB开发板 一块
USBi仿真器 一个
A2B 2米双绞线 一根
5V1A或2A的电源 一个
D板输入模拟音源的PC 一台
B板播放模拟音源的耳机 一个

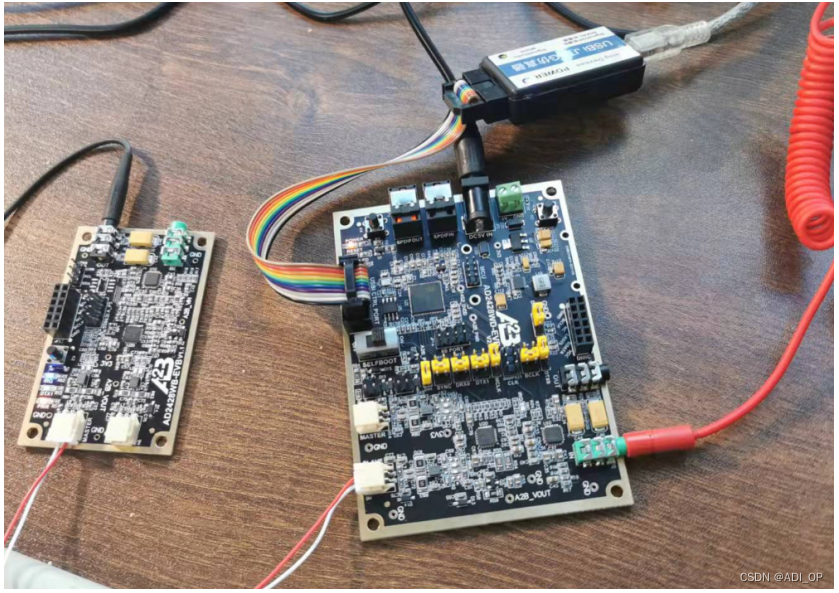

硬件链接

1. SELFBOOT开关OFF，我们进入调试模式（非常重要，开关不打到OFF，调试会出错，调试的时候一定务必必须把这里OFF）。

2. 物理链接的话，USBi调试器一头通过USB线接PC，一头通过JTAG头接D板；

3. D和C通过A2B的双绞线链接，D板的Slave出，B板的Master进；

4. D板的绿色模拟输入接口输入模拟音源，我是直接接在我的电脑的声卡3.5出口；

5. B板的黑色模拟输出接口输出模拟音源，我是直接接我的3.5耳机；

6. 5V2A电源给D板供电。

SigmaStudio工程

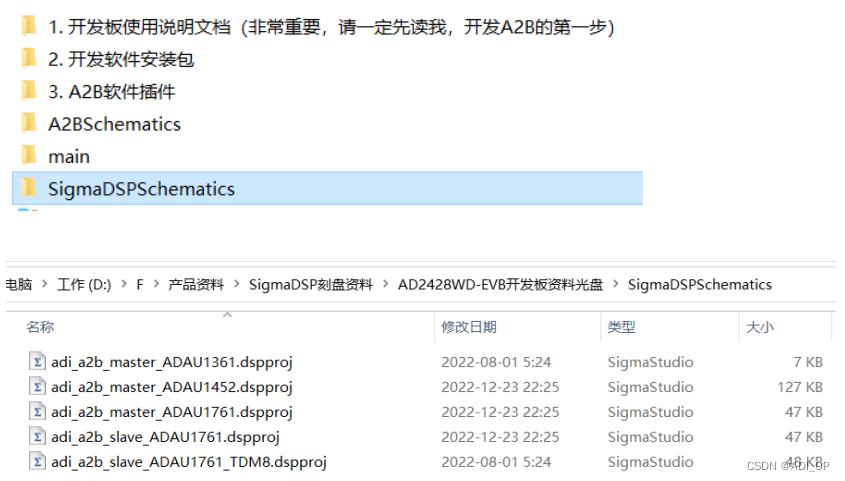

A2B和ADAU DSP的配置不一样，我做起来就觉得有点繁琐，新手更是不太好下手，那么就用我们的D板和B板组成的A2B系统里，来教大家怎么一步一步操作，实现功能。SigmaStudio下有三个要用到的工程，在下面的文件夹里。

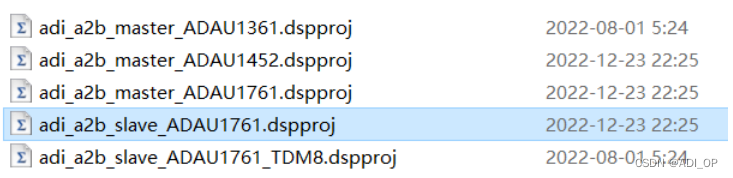

我们的D和B组成的A2B系统，会用到下面三个：

master_ADAU1452.dspproj
master_ADAU1761.dspproj
slave_ADAU1761.dspproj

1. ADAU1452 Master工程

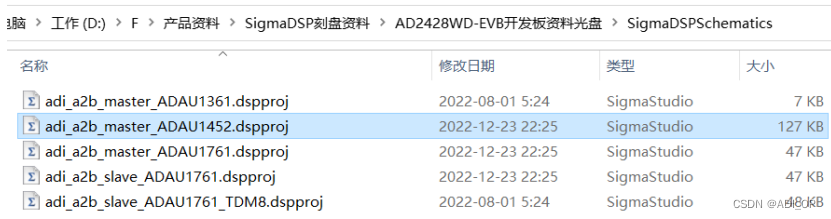

首先D板上有一颗ADAU1452，这个DSP作为主控芯片，我们需要对他进行链路的配置，配置工程名称为：“adi_a2b_master_ADAU1452.dspproj”，这个工程是ADI提供的。

SigmaStudio里ADAU1452的工程，其实没什么可多说的，我有专门的ADAU1452开发板把每一个步骤都详细讲过，这里就不重复了，我们就直接看。

首先Hardware，USBi把ADAU1452和EEPROM连起来，注意I2C的地址不要改他，这个是根据硬件设计来的。

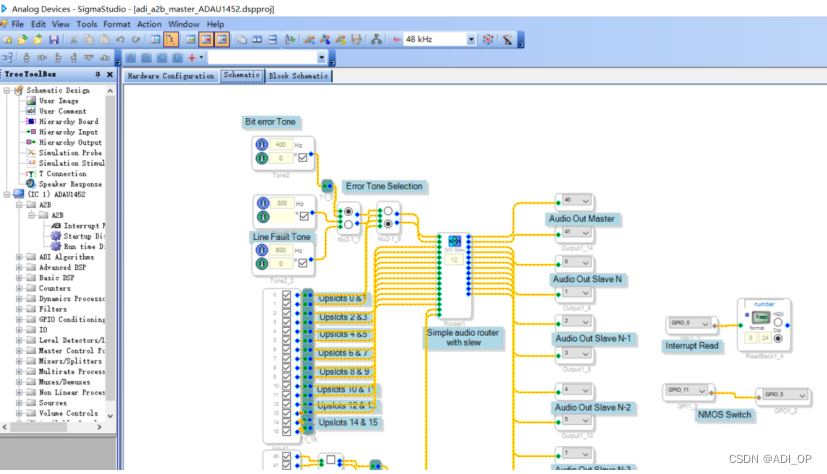

Schematic，功能实现的原理图界面：

2. ADAU1761 Master工程

D板上有一个ADAU1761，是作为ADDA来用的，同样有专属的配置工程，就是：“adi_a2b_master_ADAU1761.dspproj”

3. ADAU1761 Slave工程

B板上有一个ADAU1761，是作为B板上的DSP使用，他作为Slave板，专属的配置工程是：

“adi_a2b_slave_ADAU1761.dspproj”

A2B主程序

我们现在要做的是D板和B板的配置，所以我提供了一个专门的A2B配置程序，请看：

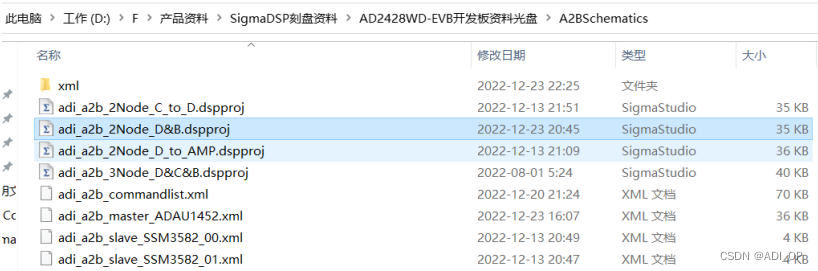

“adi_a2b_2Node_D&B.dspproj”

这里有很多程序，后面的文档会一一用到，而这个文档，我们只用D&B。

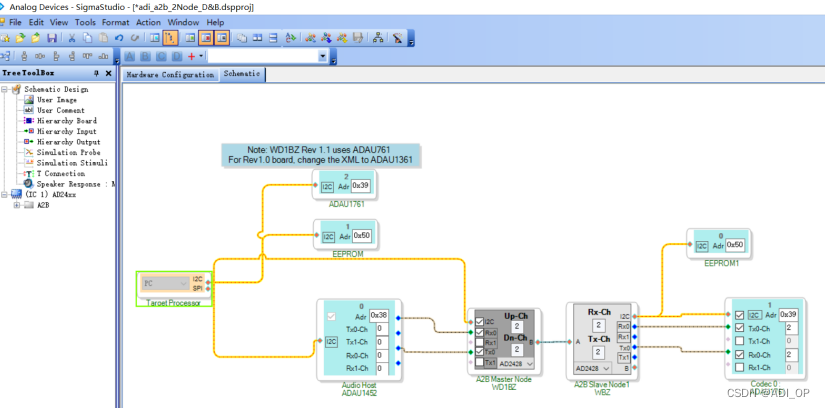

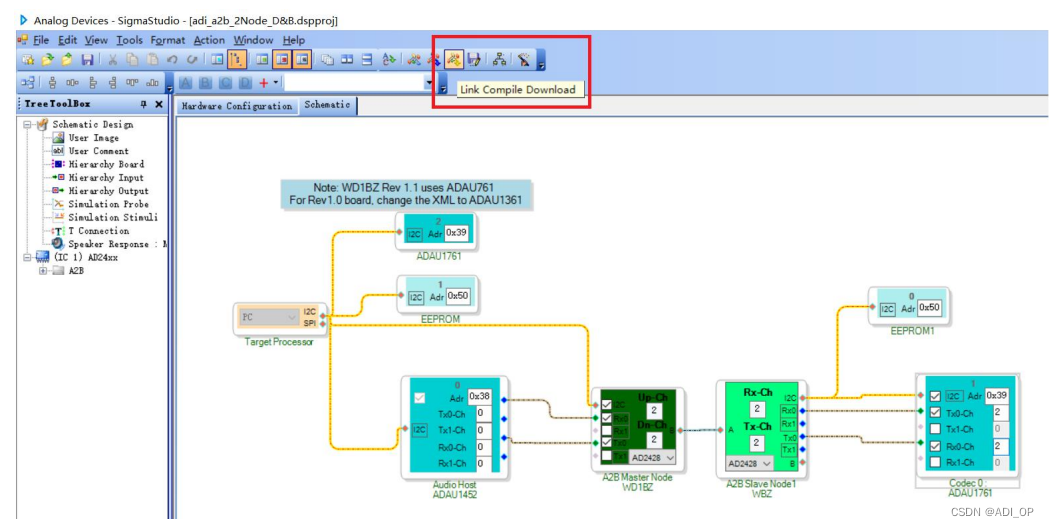

打开这个D&B程序，我们看一下具体的配置：

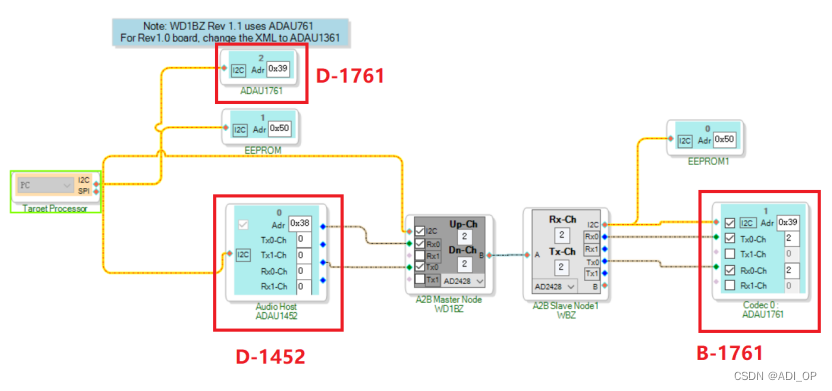

下面就是配置每一个DSP芯片，我们先来配置B板上的ADAU1761（注意要上电之后，首先配置它）：

配置 B 板的 ADAU1761：

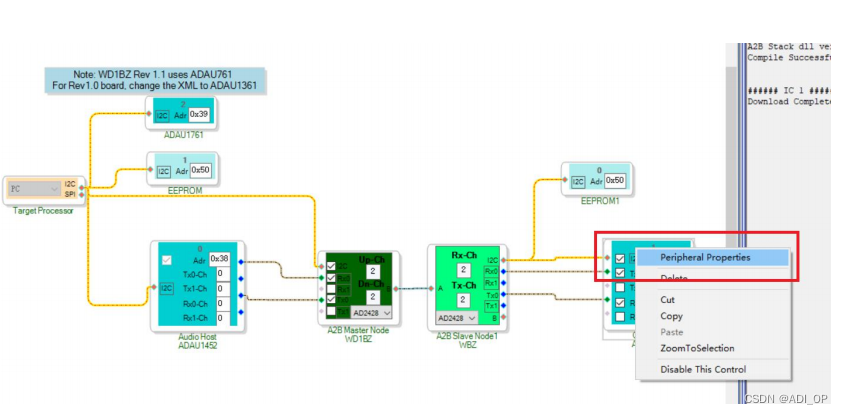

鼠标左键选中这个 B 板上的 ADAU1761，鼠标右键，点第一项：

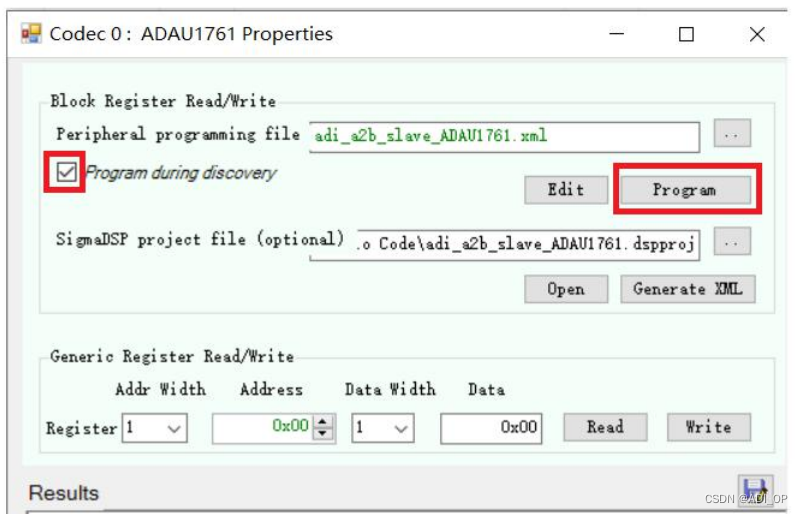

生成 xml 后，会自动填到第一栏，选中方框，然后 Program：

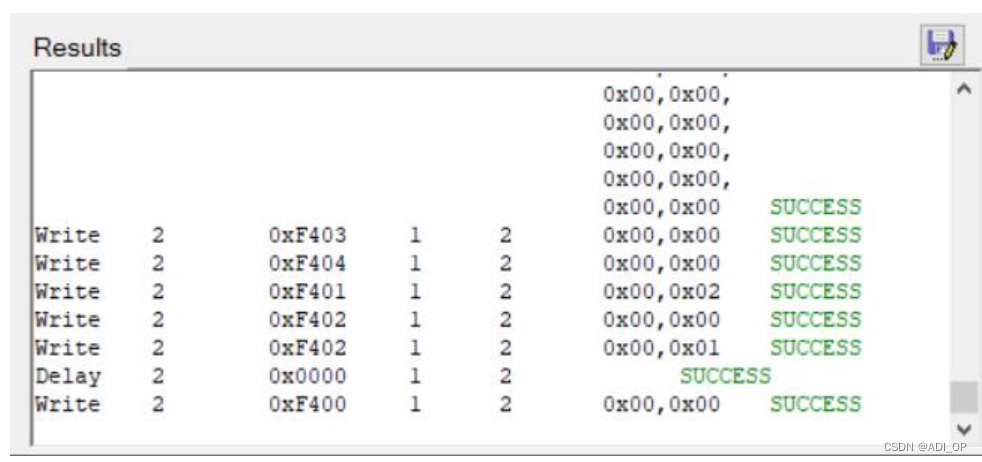

下载完成后，打印一串的 SUCCESS！ B 板的 1761 配置完后，我们来配 D 板的 ADAU1452。

配置 D 板的 ADAU1452：

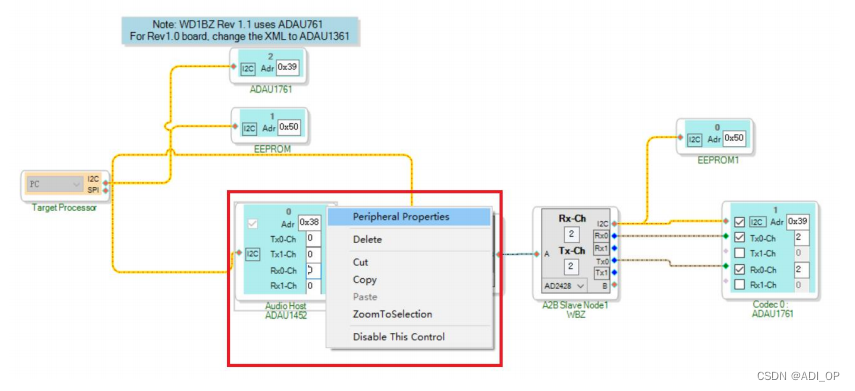

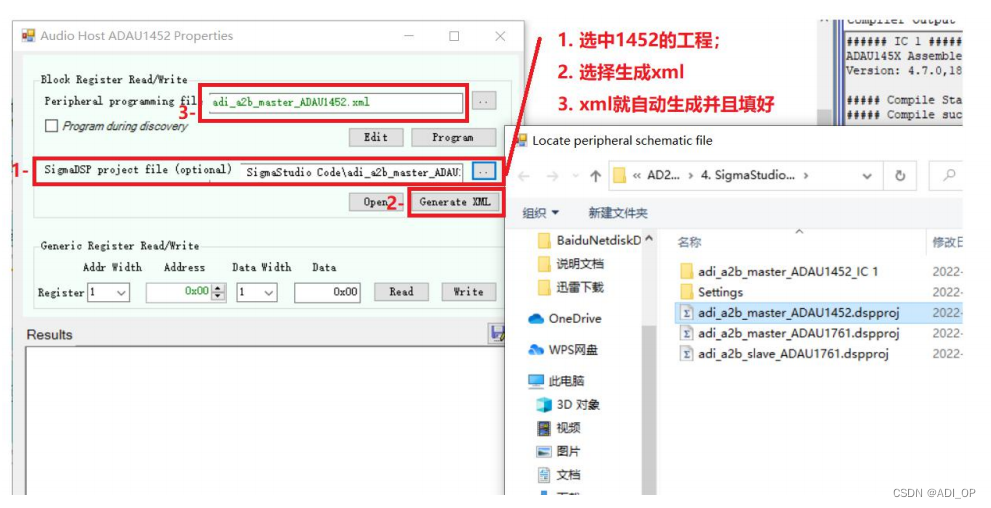

鼠标左键选中这个模块，然后点右键，出现可选菜单，我们选第一个，进入芯片配置页面：

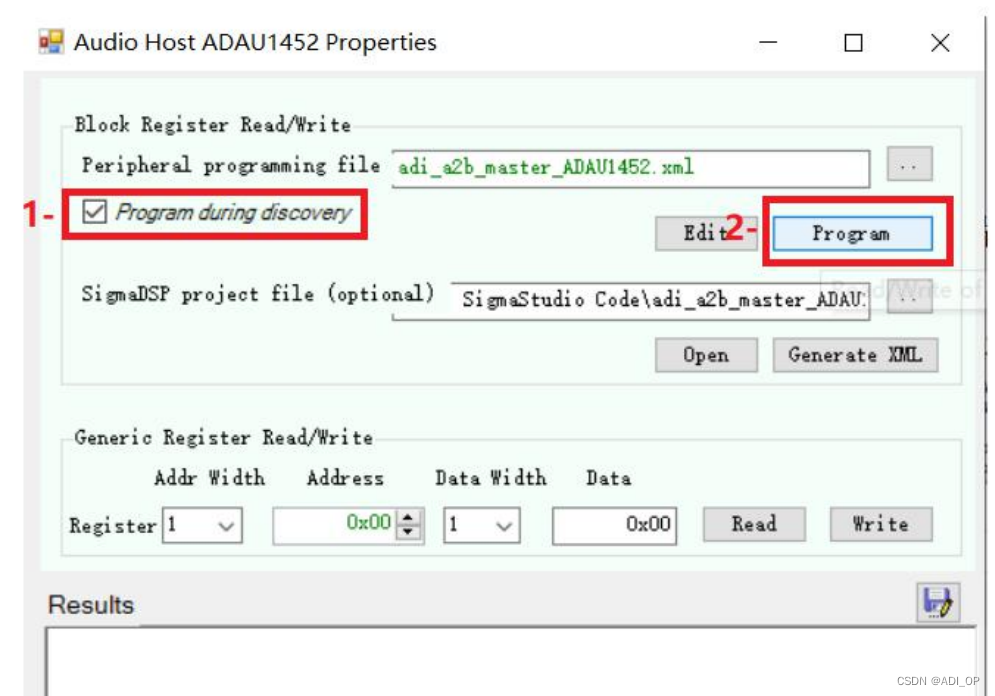

选中 Program 的框，然后点烧写：

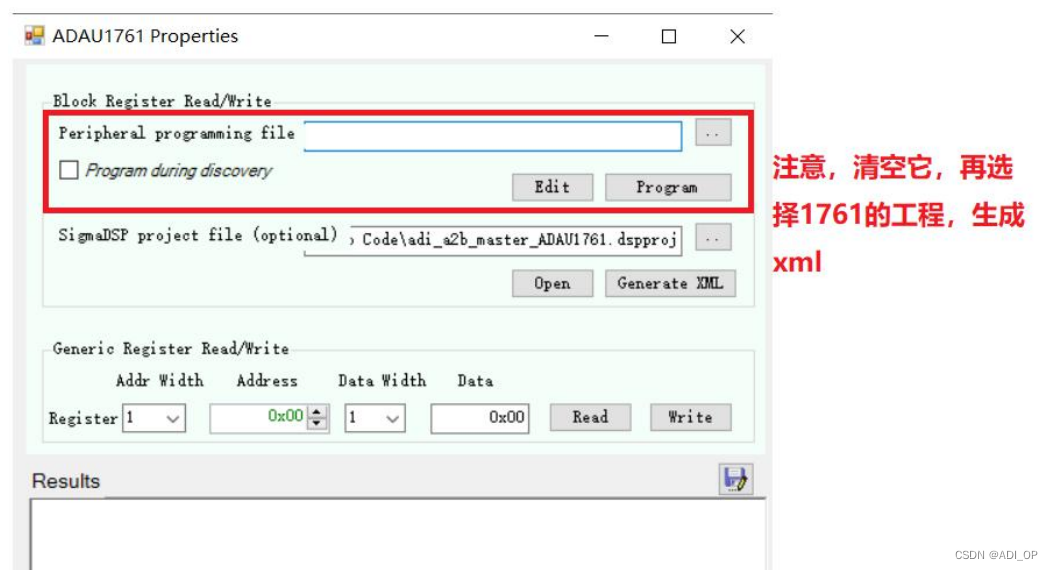

配置 D 板上的 ADAU1761，同样的步骤，再来一遍。 配置 D 板上的

ADAU1761：

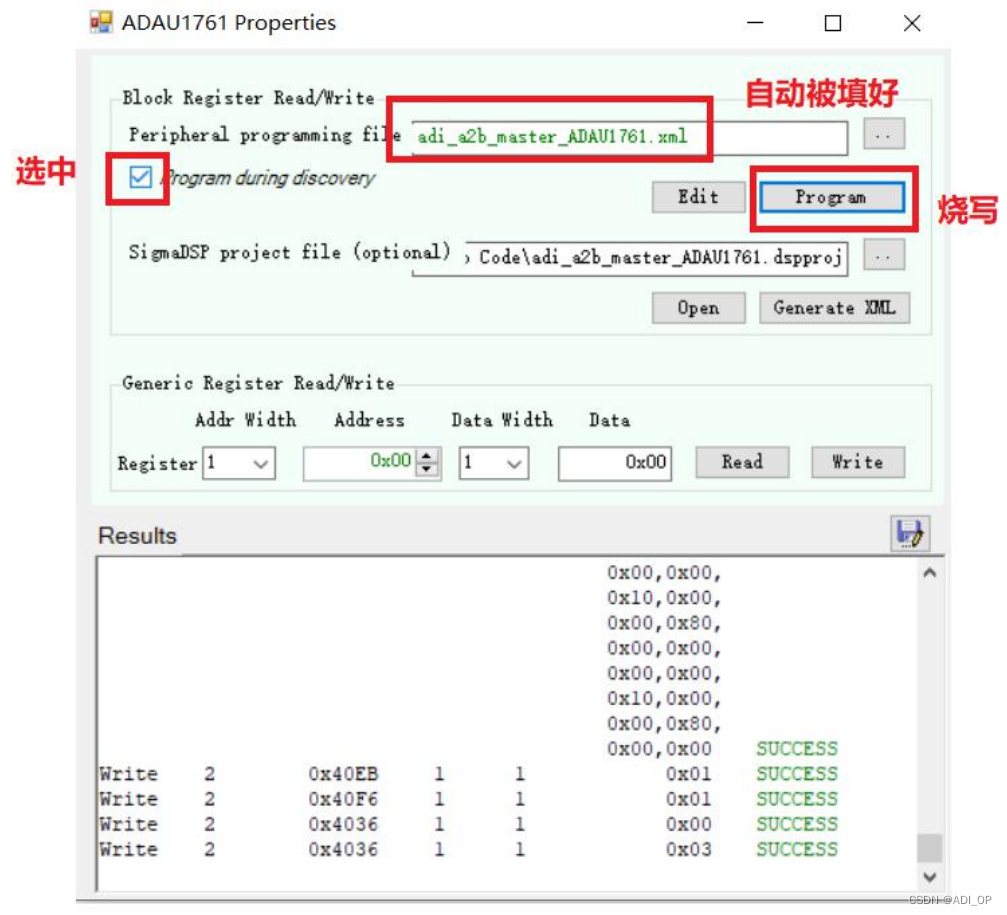

生成了 XML 之后，他会自动填上去，我们只需要点好框框，然后 Program：

这样 3 个 DSP 芯片就全部配置好了。

点 Sigmastudio 的下载程序，把我们配置好的工程下载到 DSP 的 SRAM 上，实时的运行（注 意这个是在线调试，下载到 DSP 的 SRAM 上，断电程序就没了）：

下载完后（几秒钟），我们从 D 板的绿色输入接口输入音源，通过 B 板的黑色接口接耳机， 可以听到音乐。同样，我们从 B 板的绿色输入接口输入音源，通过 D 板的黑色接口接耳机， 可以听到音乐。

总结

在 A2B 的主和从配置工程里，我通过对 D 板上的 2 个 DSP，以及 B 板上的 1 个 DSP 进行配 置，实现了 A2B 的功能。 功能 1：D 板通过 A2B 接口，2 米的双绞线，给 B 板供电 功能 2：D 板把数字音频通过 A2B 接口，双绞线，传输到 B 板，实现音频信号传输功能。 功能 3：D 板把 I2C 配置程序通过 A2B 接口，双绞线，传输到 B 板的 ADAU1761，配置 B 板 子上的 ADAU1761，实现 1761 的 ADDA功能。
