ADOP带你了解：硅光子学和集成光学

介绍

这本入门书解释了光通信的基本概念、硅光子学的发展、行业如何朝着将光学器件与 ASIC 集成到联合封装解决方案中的方向发展，以及未来......

光通信

二十年前部署网络交换机/路由器时，主要使用铜缆进行数据传输。但铜电缆受电子速度的限制，大多适用于较低的速率。随着数据速率的增加，这些电缆的覆盖范围会减小，100Gbps 以太网链路的覆盖范围不到 3m。铜缆主要适用于连接机架内的端口（如主机服务器和 TOR 交换机之间的连接）。

当今的网络设备（高性能交换机、路由器和智能网卡）支持大于 400Gbps 的链路，这些设备的带宽几乎每 2-3 年翻一番。光纤电缆已大多取代了铜缆，用于通过这些高速链路传输数据。这些电缆使用光而不是电流来传输信息。它们由细小的玻璃丝制成，每根玻璃丝的大小与人类的头发差不多。它们以光脉冲（红外光束）的形式以达到光速的速度传输数据。光纤电缆具有出色的覆盖范围（远程光学器件支持高达 80km-120km 的范围）。它们更可靠，因为它们使用全内反射来传输光脉冲，并且不受电磁推断的影响。纤维也更能抵抗温度变化，可以承受更大的压力等。正因为如此，光缆是高速网络链路的不二之选。

可插拔光收发器（可插拔模块）

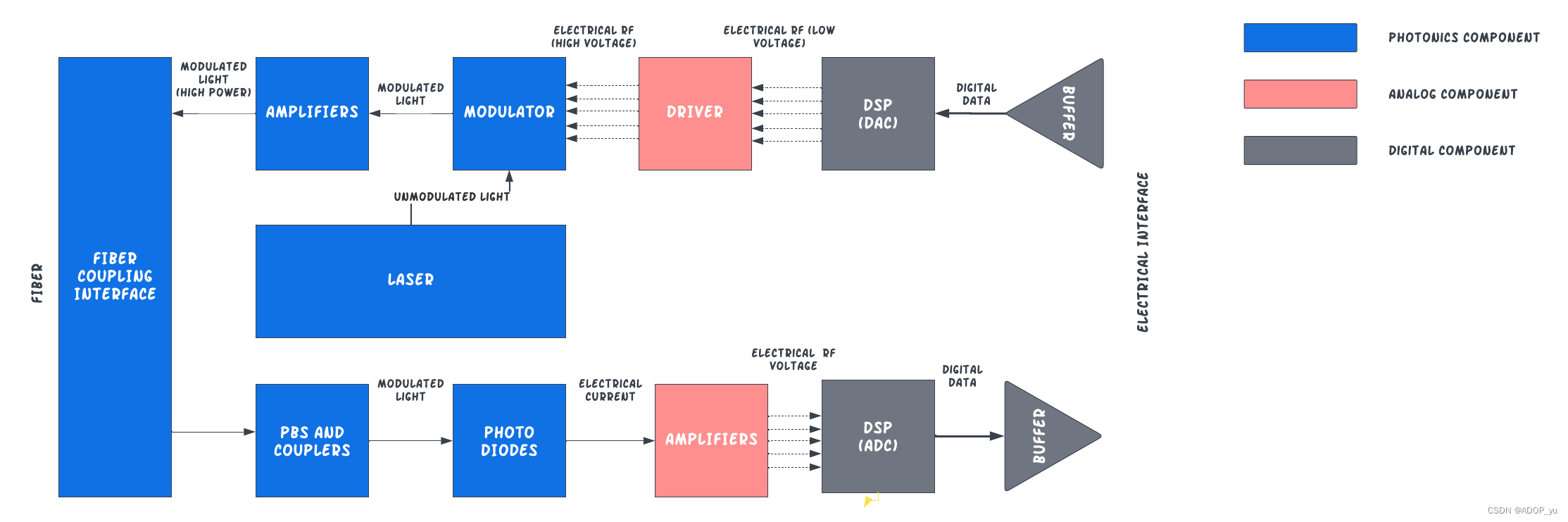

光缆依靠两端的光收发器将电信号转换为光脉冲，以便通过光缆传输，并将光脉冲转换回接收侧的电信号。这些收发器是光纤链路性能的关键驱动因素。这些通常是插入网络设备前面板的可插拔模块。收发器依靠光学元件来操纵光，通过光纤链路传输数据。收发器中的典型组件如下：

传输（电气到光纤）

输入缓冲器（或重定时器）通过电气互连接收来自网络芯片的数据。数据通过数模转换器（DAC）转换为电压。驱动器放大电压并将其发送到相干调制器。激光器通常位于透射光学组件或 TOSA 内部并发射红外光束。调制器根据其调制的输入电压调制激光器发出的光。这种模块化的光被光放大器放大（并与其他通道多路复用），并通过耦合接口发送到光纤阵列。

接收（光到电）：

它通常包含解复用器、利用光电效应将光束转换为电信号的光电二极管，以及将光电二极管电流转换为电压的放大器。之后，模数转换器（ADC）将模拟电压转换为数字数据，数据通过输出缓冲器（重定时器）发送到电气接口。

这是对收发器的非常高级和过于简化的描述。该系统可以包含更多的放大器和额外的降噪电气/模拟元件。传统收发器中的许多模拟和数字元件都作为分立元件排列在PCB上，激光器和光电二极管位于其外壳的外部。

可插拔光学器件的优缺点

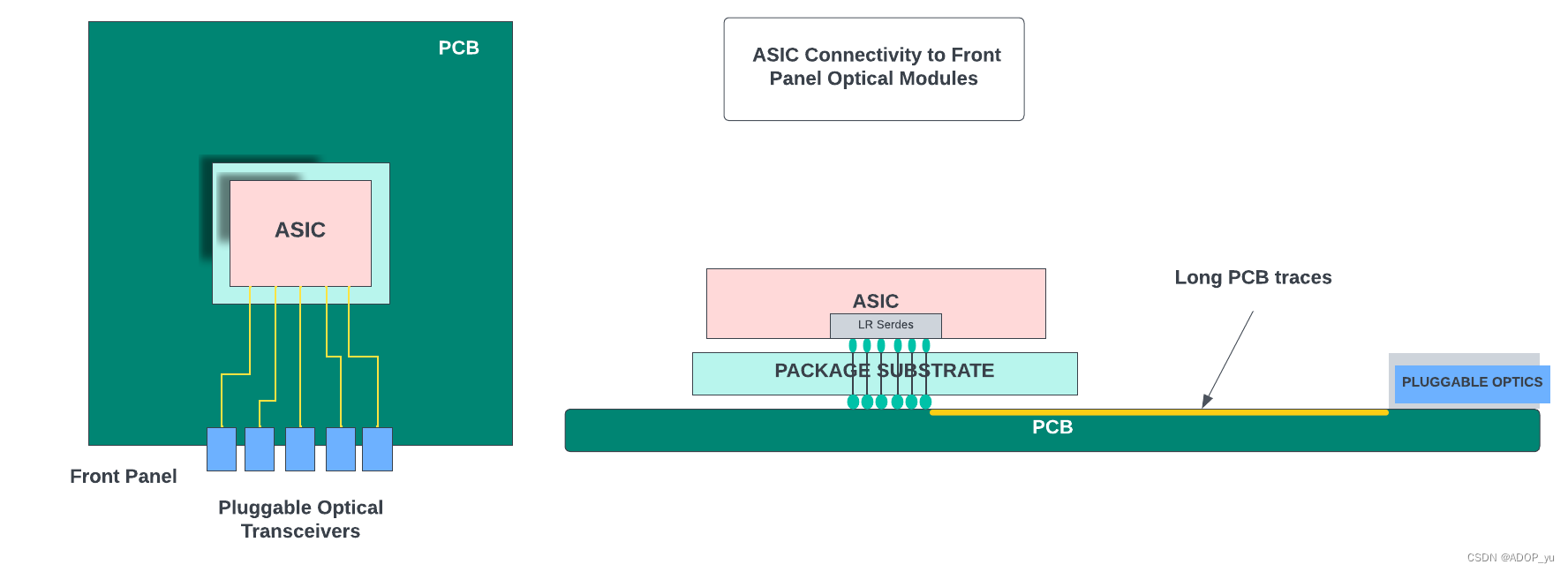

在通过以太网接口接收数据的典型网络设备中，您将看到一个带有用于可插拔光收发器的笼子或插槽的前面板。系统内部的网络芯片通过电路板上的电气互连（PCB走线）连接到可插拔光学器件。通常，芯片内的高速服务器将数据驱动到这些互连器。这些互连器在电气域中传输数据，并且通常在PCB上具有中继器模块，以在信号到达光收发器之前提高信号强度。

通过可插拔接口将光收发器与网络芯片解耦具有许多优点。它使构建交换机无需担心将连接到每个端口的光学器件类型（速度、范围）。网络运营商可以根据需要灵活地将不同的电缆连接到交换机的不同端口。

多源协议 （MSA） 的出现使这些可插拔光收发器的可互操作实现成为可能，并创建了一个生态系统，每种类型的模块都有许多供应商。因此，避免了单一来源的依赖并降低了成本。可插拔光学器件还支持增量部署（“随增长付费”），其中一部分端口最初保持未填充状态，并根据需要购买和安装额外的光学器件。此外，由于模块可以从前面板访问，因此可以相对容易地进
