基于Crowbar电路的双馈风力发电机DFIG低电压穿越LVRT仿真模型及参数调节

这个仿真模型是基于Crowbar电路的双馈风力发电机（DFIG）的低电压穿越（LVRT）模型。该模型使用Matlab Simulink进行仿真，并采用保护电路（串电阻）来实现低电压穿越功能。当电网电压下降时，保护电路会被激活，抑制转子过电流。Crowbar电路的电阻阻值和投入时间可以进行调节，这样可以模拟多组不同程度的电压跌落。

涉及到的知识点和领域范围：
- Crowbar电路：一种用于保护电路的装置，可以在电压异常情况下提供短路路径，以保护电路中的其他元件。
- 双馈风力发电机（DFIG）：一种常用于风力发电的发电机类型，具有较高的效率和可调节的功率输出。
- 低电压穿越（LVRT）：指发电机在电网电压下降时能够维持稳定运行，并通过调节电流来保护发电机和电网。
- Matlab Simulink：一种常用的工程仿真软件，用于建立和模拟各种系统和电路。

延申科普：
Crowbar电路是一种常见的电路保护装置，用于在电路中的电压异常情况下提供短路路径，以保护其他元件免受损坏。它通常由一个电阻和一个触发器组成，当电压超过设定阈值时，触发器会将电阻接入电路，形成短路路径，从而将过电压引流到地。这样可以有效地保护电路中的其他元件，防止其受到过电压的损害。

双馈风力发电机（DFIG）是一种常用于风力发电的发电机类型。它与传统的固定转子发电机相比，具有更高的效率和可调节的功率输出。DFIG的转子上安装有一组绕组，这些绕组通过电子器件与电网相连，可以实现电力的双向传输。这使得DFIG能够根据风力的变化调整输出功率，并且在电网电压下降时能够维持稳定运行。

低电压穿越（LVRT）是指发电机在电网电压下降时能够维持稳定运行，并通过调节电流来保护发电机和电网。在风力发电中，由于风速的变化和电网负荷的波动，电网电压可能会出现下降的情况。为了确保发电机能够继续稳定运行，需要采用一些保护措施，如使用保护电路（如Crowbar电路）来抑制转子过电流，以及调节电流来保持发电机的稳定输出。

Matlab Simulink是一种常用的工程仿真软件，广泛应用于各种系统和电路的建模和仿真。它提供了丰富的工具和函数库，可以方便地进行系统建模、参数调节和性能分析。在本模型中，Matlab Simulink被用于构建Crowbar电路的仿真模型，以及模拟不同程度的电压跌落对双馈风力发电机的影响。
基于Crowbar电路的双馈风力发电机DFIG低电压穿越LVRT仿真模型
本模型采用Crowbar
Matlab Simulink仿真模型（成品）
保护电路（串电阻）实现低电压穿越，在电网电压跌落时投入保护电路抑制了转子过电流
crowbar电路的电阻阻值以及投入时间均可调节
可以自行模拟多组不同程度的跌落深度

YID:39300675098995739

电专神

---

基于Crowbar电路的双馈风力发电机DFIG低电压穿越LVRT仿真模型

概述：
本文将介绍基于Crowbar电路的双馈风力发电机DFIG（Doubly Fed Induction Generator）低电压穿越LVRT（Low Voltage Ride Through）仿真模型。本模型采用Matlab Simulink仿真工具进行建模，并通过串联电阻实现低电压穿越保护，以抑制转子过电流。通过调节Crowbar电路的电阻阻值和投入时间，可以自行模拟不同程度的电网电压跌落情况。

引言：
双馈风力发电机DFIG作为一种在风力发电领域中广泛应用的发电装置，其具有高效能、可调速以及对电网电压波动具有较好的适应性等优点。然而，在电网电压跌落或故障情况下，DFIG往往会出现转子过电流的问题，这对其安全运行和电网稳定性产生不利影响。因此，设计有效的低电压穿越保护策略对DFIG的运行非常重要。

1. Crowbar电路原理
   Crowbar电路是一种常用的低电压穿越保护方法，在电网电压跌落至一定程度时，通过将电机的转子绕组短路，将其转子电流降低到安全范围。Crowbar电路包括电阻、开关和触发器等组成部分。电阻的阻值和投入时间决定了Crowbar电路的工作效果。

2. DFIG低电压穿越LVRT仿真模型
   本文采用Matlab Simulink仿真工具构建了DFIG低电压穿越LVRT仿真模型。模型主要包括DFIG的发电部分、电网部分、保护电路和控制系统。其中保护电路通过串联电阻实现低电压穿越功能，通过调节电阻阻值和投入时间可以模拟不同程度的电网电压跌落情况。

3. 仿真结果分析

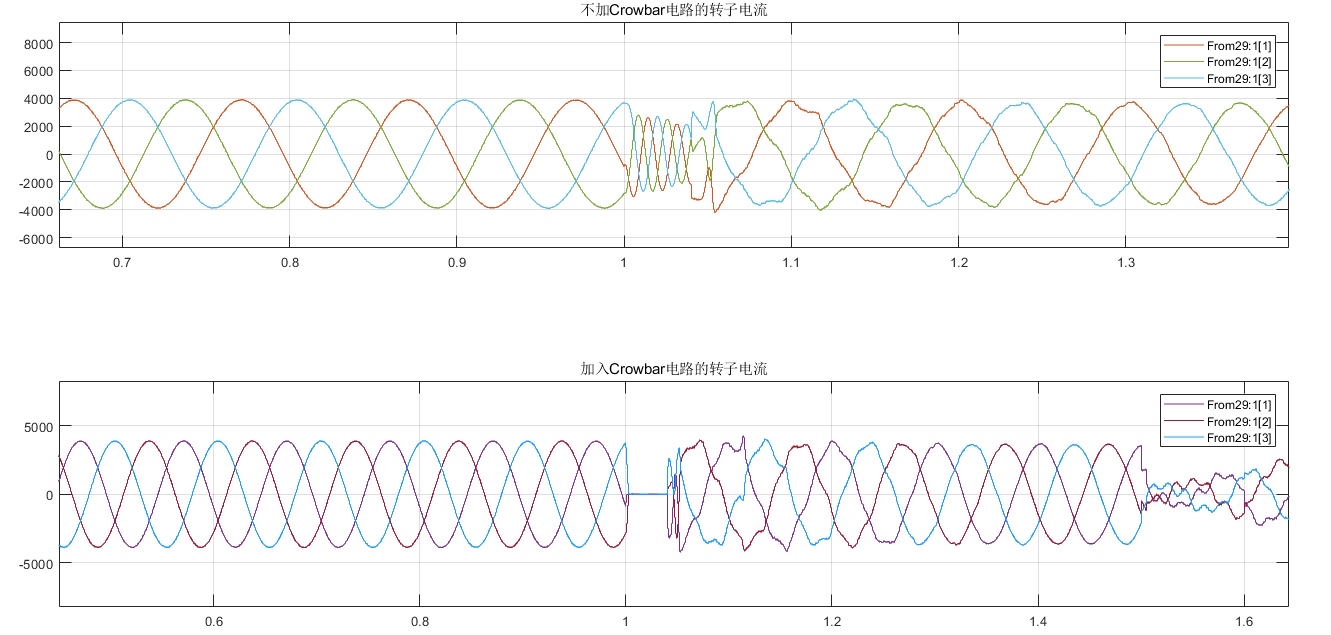

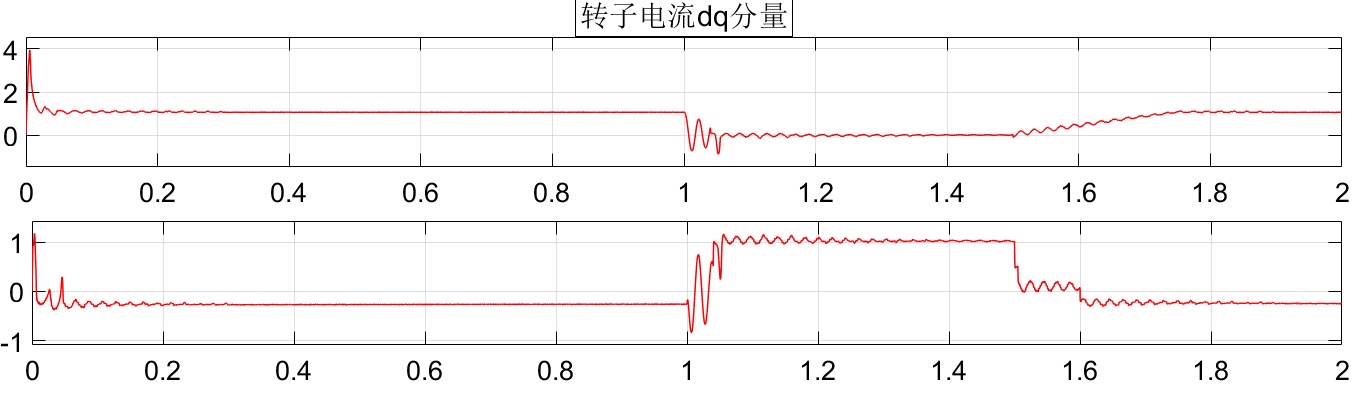

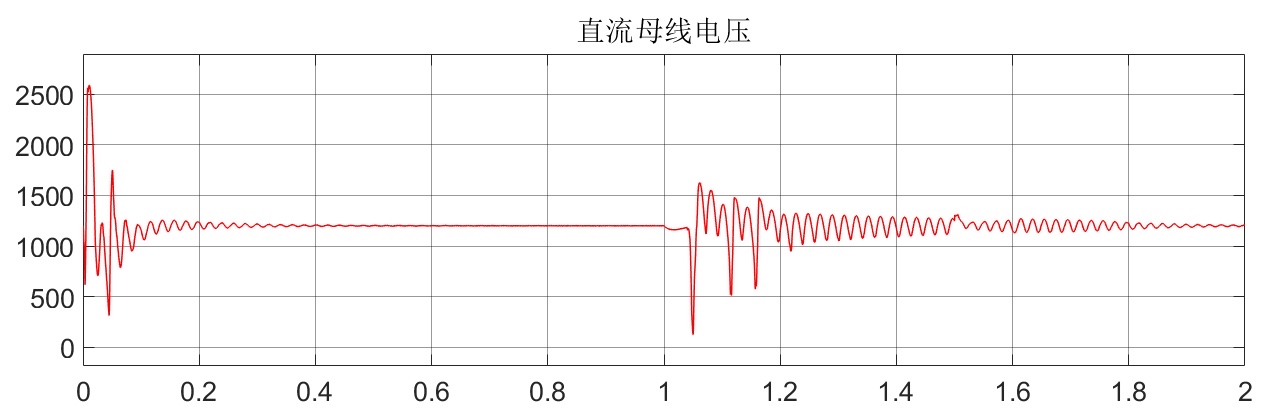

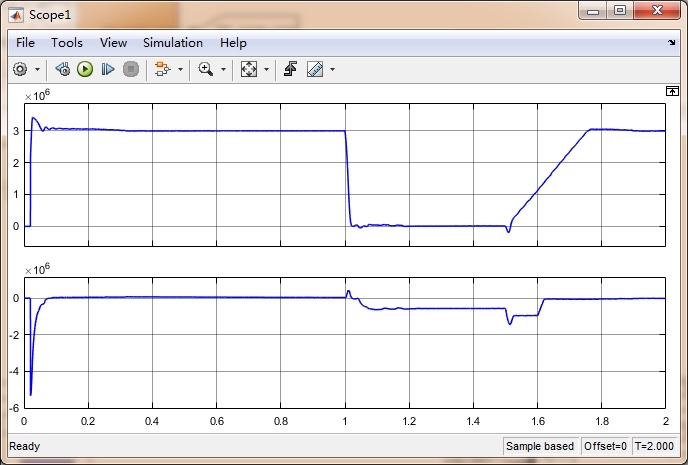

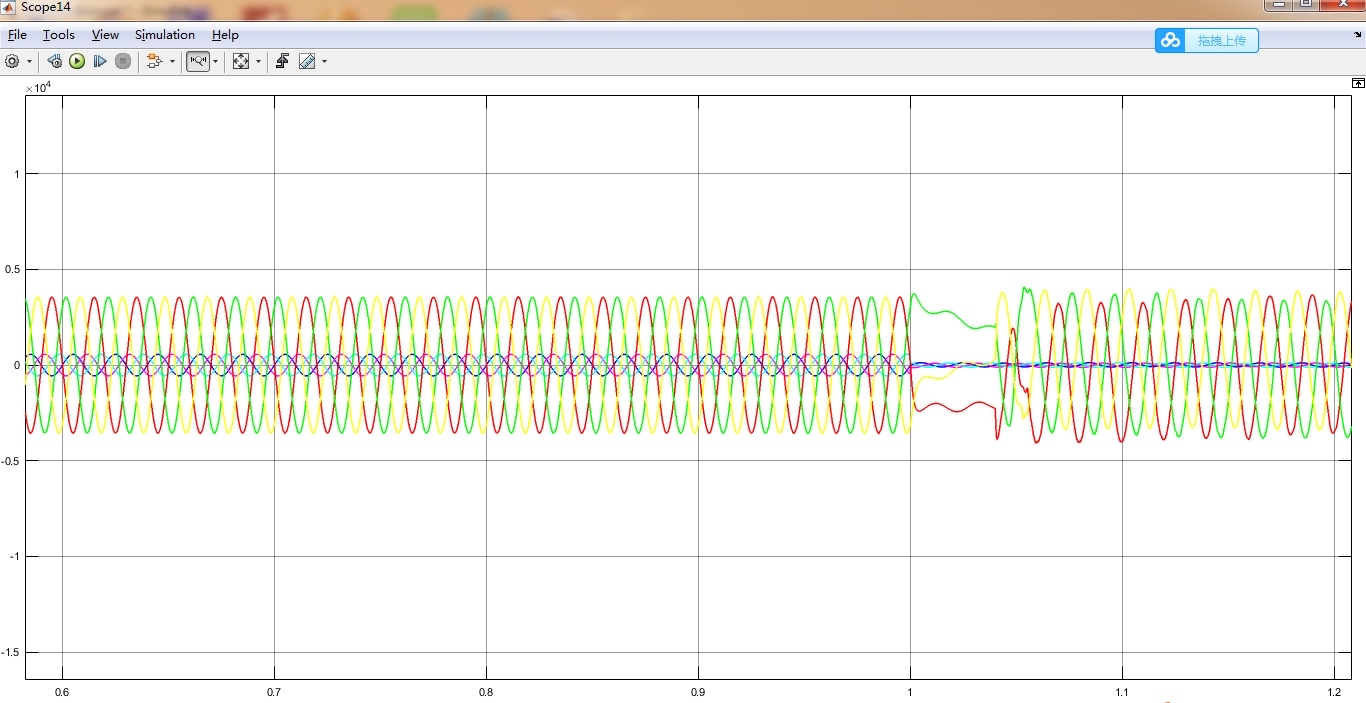

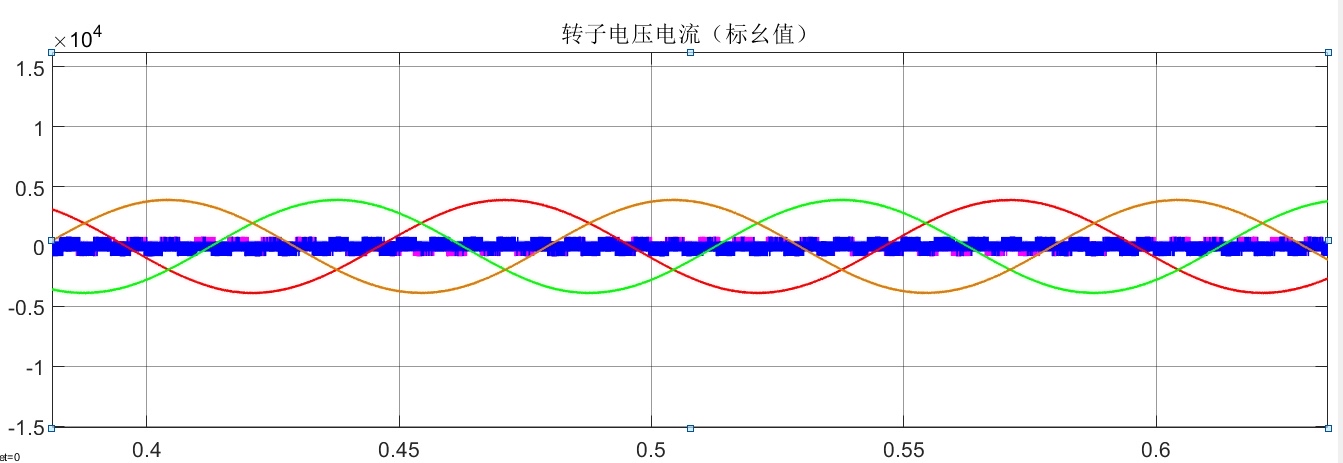

   通过对DFIG低电压穿越LVRT仿真模型的运行进行多组实验，观察其在不同电网电压跌落情况下的响应性能。实验结果显示，当电网电压跌落至一定程度时，保护电路能够及时投入，有效抑制转子过电流，保证DFIG的安全运行。

4. 结论与展望
   本文基于Crowbar电路的双馈风力发电机DFIG低电压穿越LVRT仿真模型，通过串联电阻实现了低电压穿越保护，有效抑制了转子过电流。仿真结果表明，该模型具有较好的低电压穿越性能。未来可以进一步探索优化保护电路的方式，提升DFIG在电网电压波动情况下的稳定性和安全性。

结语：
通过本文的介绍，读者对基于Crowbar电路的双馈风力发电机DFIG低电压穿越LVRT仿真模型有了更深入的了解。本文通过详细的模型构建和仿真结果分析，展示了该模型在低电压穿越保护方面的有效性。相信这对于风力发电领域的工程师和研究人员具有一定的参考价值。

【相关代码,程序地址】：http://lanzoup.cn/675098995739.html
