资料解读：东土科技智慧工厂解决方案

详细资料请看本解读文章的最后内容

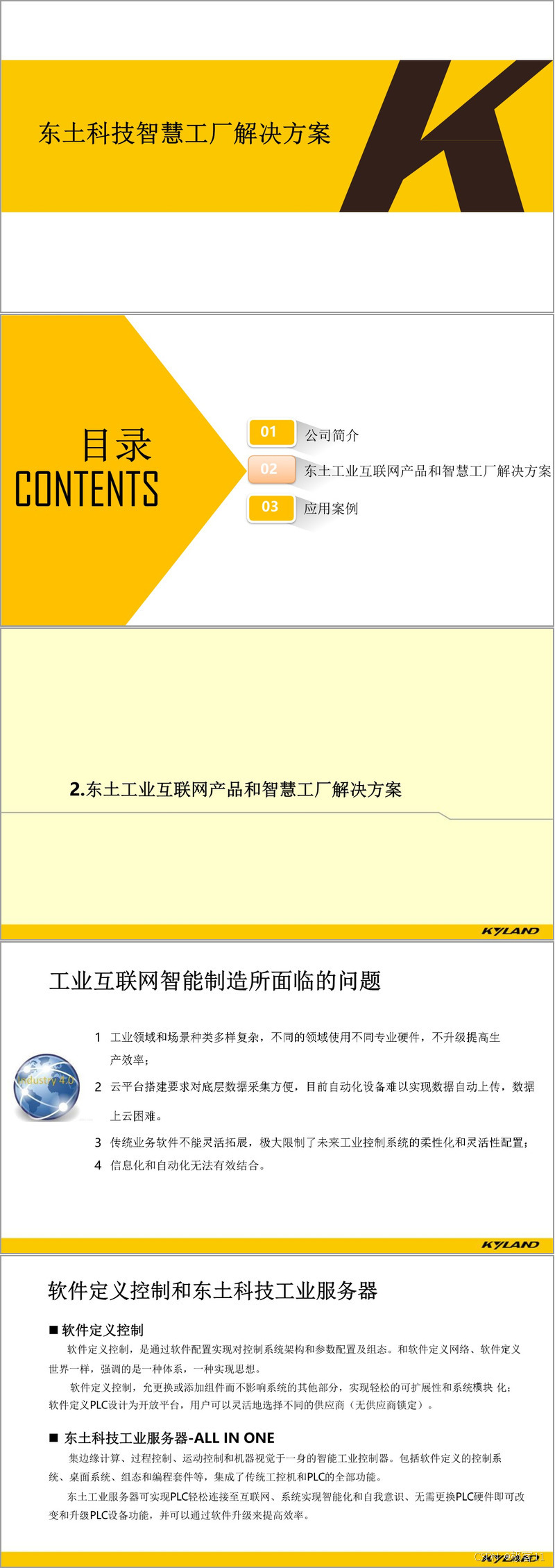

公司概况与技术架构

东土科技作为工业互联网领域的领先企业，提出了创新的智慧工厂整体解决方案。该方案基于自主研发的Intewell工业互联网操作系统，构建了从底层控制到云端管理的完整技术体系。公司历时十八年研发的核心技术已成功应用于多个国家级重点项目，包括J-20战斗机和海军主战舰船等。

技术架构方面，东土方案采用"软件定义控制"理念，通过工业服务器整合边缘计算、过程控制、运动控制和机器视觉功能，替代传统PLC/DCS控制器。系统支持最小100us的循环时间，满足高实时性控制需求，一台工业服务器最多可定义20个实时控制系统，大幅简化了硬件配置。

核心产品与技术特点

东土解决方案的核心产品包括工业服务器、Intewell操作系统和AUTBUS工业总线三大组成部分。

工业服务器采用ALL IN ONE设计，集成了传统工控机和PLC的全部功能，支持软件定义控制系统、桌面系统、组态和编程套件。与传统PLC相比，具有运算周期短（最快50us）、占用空间小、协议支持丰富等优势，环境适应性更强（-40~75℃宽温工作）。

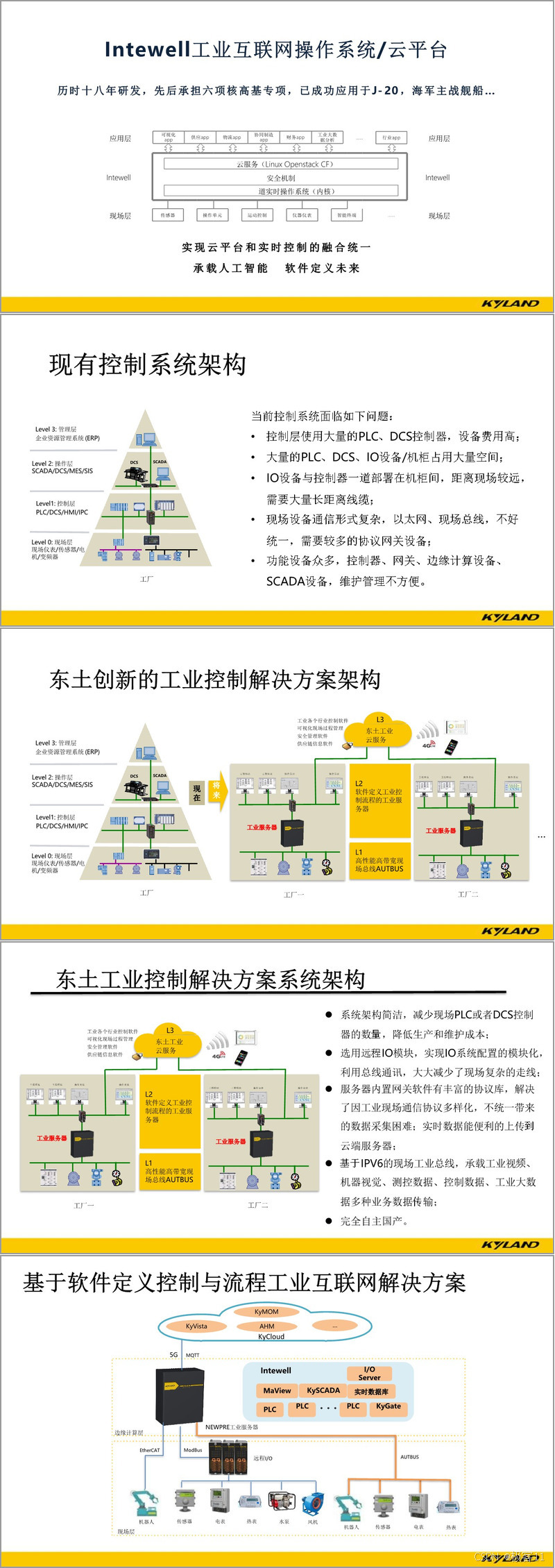

Intewell操作系统是历时十八年研发的国产自主实时系统，已承担六项核高基专项。系统分为三个版本：Intewell-S用于协同制造/大数据/云服务；Intewell-H用于人机互动/实时软件编程；Intewell-C用于嵌入式控制/仪器仪表/传感器。

AUTBUS工业总线是东土自主研发的高性能现场总线技术，具有以下特点：

• 支持IPv6和时钟触发
• 8us数据循环周期
• 100M+带宽
• 500米传输距离
• 二线传输，总线式拓扑
• 全网物理层时间高精度同步

软件平台与功能组件

东土提供完整的工业互联网软件平台，包括：

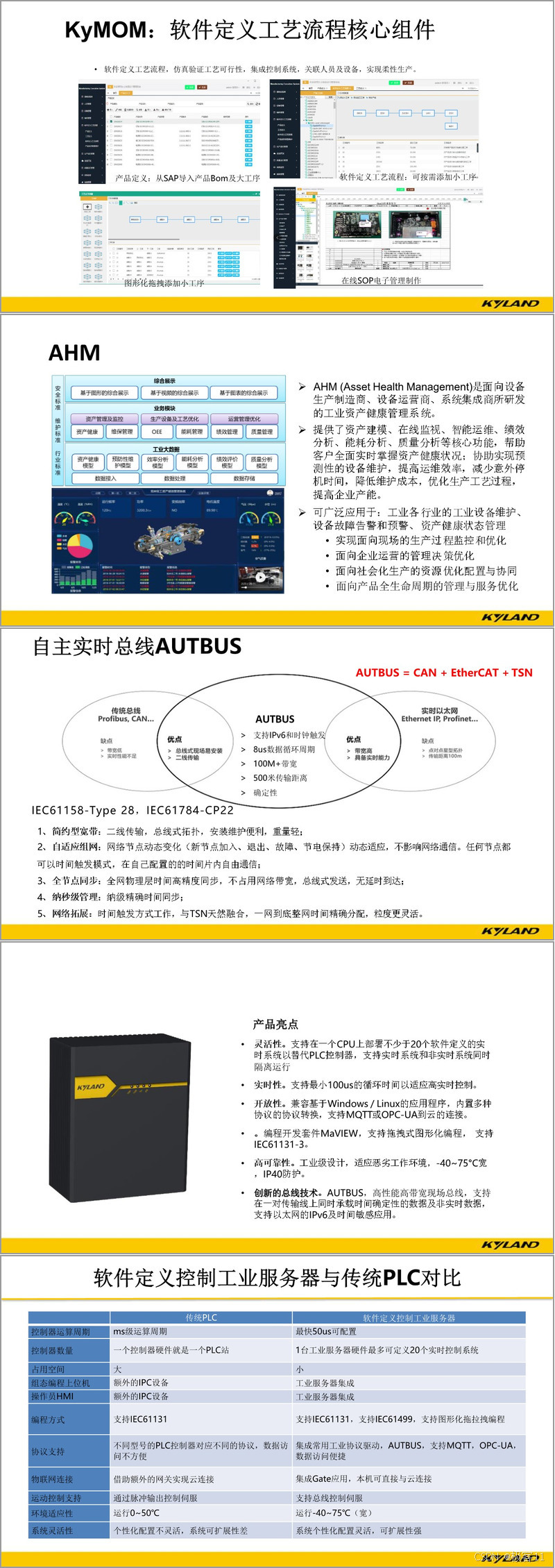

• KySCADA：提供数据采集、图形组态和设备管控能力
• KyGate：工业协议转换核心组件，支持Modbus、西门子S7等上百种协议
• KyMOM：软件定义工艺流程核心组件，支持图形化拖拽添加工序
• AHM资产健康管理系统：提供资产建模、在线监视、智能运维等功能

编程开发方面，MaVIEW组态编程软件支持拖拽式图形化编程，兼容IEC61131-3标准，同时支持C++及Matlab/Simulink高级语言编程，大幅提高了开发效率。

应用案例与实施效果

东土宜昌工厂作为智能制造示范基地，全面应用了该解决方案，实现了园区、车间、产线、工位四个层级的智能化改造。

在智慧园区层面，通过LoRa和5G技术实现全要素数据采集，构建三维全景可视化系统，集成门禁、视频监控、防盗报警等子系统，提高了管理效率。

智慧车间实施包括：

1. 全流程打通和生产协同：实现MES与ERP、WMS、设备管理系统对接
2. 软件定义工艺流程：支持图形化拖拽添加工序，实现柔性生产
3. 智能排程系统：基于人机料法环的自动排产策略
4. 全流程追溯：支持从原材料到成品的正反向追溯

智慧产线应用亮点：

• SMT产线：加工能力达300万点，所有设备与MES系统衔接
• 自动化测试平台：自动获取测试用例并生成结果报告
• 工业服务器控制：替代13个PLC应用于产线控制和机械臂调度
• 老化柜控制：通过SCADA系统监控8台老化柜运行状态

实施效果方面，与传统工厂相比：

• 工艺柔性验证成本节约60%
• 物料库存成本降低40%
• 生产效率提升15-20%
• 产品直通率提升3%（从95%提升至98%）
• 设备利用率提高20%
• 可视化程度提高70%

行业解决方案

除智慧工厂外，东土方案还成功应用于多个行业场景：

1. 教育领域：工业服务器预装Intewell系统，实现仿真应用与PLC控制在同一硬件运行，节省教学设备成本
2. 生态家园MES系统：实现订单管理、生产执行、质量控制、设备管理等全流程数字化
3. 光热定日镜控制：通过工业服务器和PLC组合方案实现反射镜精准定位

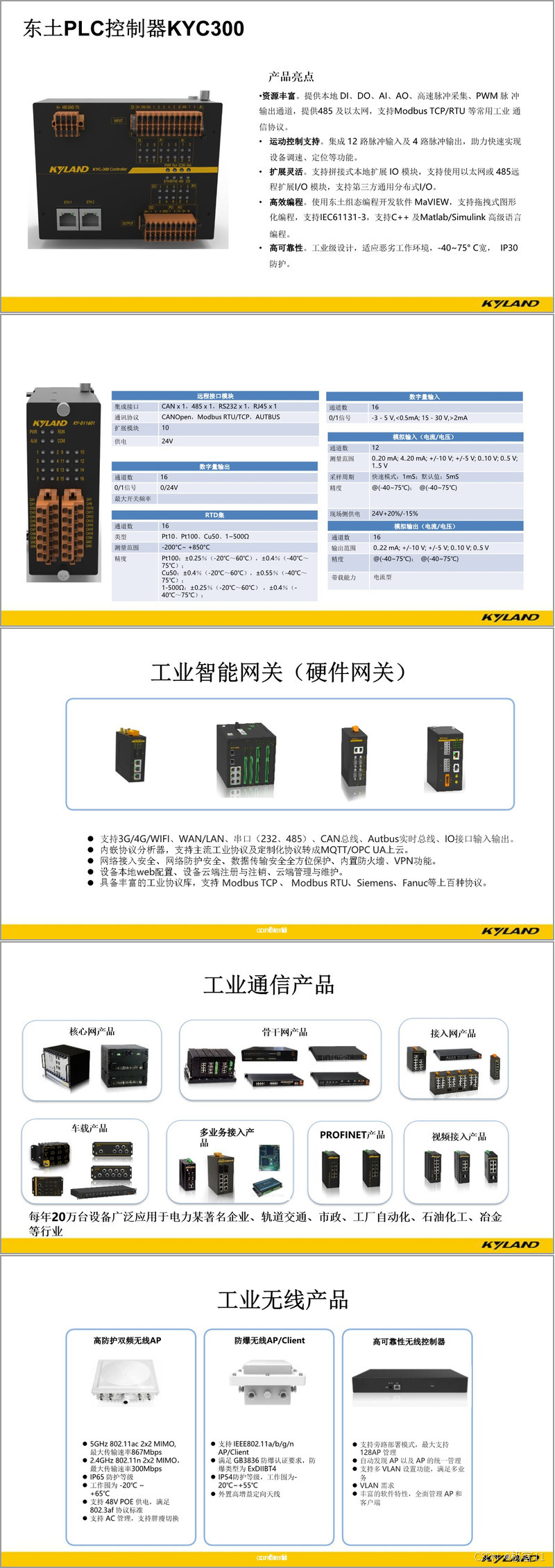

4. 汽车制造：智能网关应用于长城汽车生产线，实现设备联网和数据采集

总结与展望

东土科技智慧工厂解决方案通过软件定义控制理念，构建了从底层硬件到上层应用的完整技术体系。该方案具有完全自主知识产权，在实时性、灵活性、可靠性等方面具有显著优势，已在实际应用中取得显著成效。随着工业互联网的深入发展，这种融合IT与OT的创新方案将为制造业数字化转型提供有力支撑。

接下来请您阅读下面的详细资料吧
