资料解读：《数据中心建设与方案》

详细资料请看本解读文章的最后内容。

数据中心建设概述

数据中心作为现代信息基础设施的核心组成部分，其建设方案需要全面考虑技术、安全、管理和运营等多方面因素。本文将从基础架构分解、总体建设原则、建设标准和依据、项目范围和建筑概况、功能区规划、分层平面规划、机架部署规划、3D建模、设计特点、效果图展示、电气系统设计、空调系统设计、绿色节能措施、气流组织设计、CFD分析、新风空气净化、功能区域划分、人员流线规划、安防系统、网络布线架构、机架和IT设备部署、智慧管理平台、总控中心设计等多个维度，对数据中心建设方案进行全面解读。

基础架构分解

数据中心技术方案的基础架构主要包括以下子系统工程：

1. 装修工程：涵盖机房区、办公区、总监控区和动力区
2. 空调工程：包括专用空调、辅助空调、通风系统和空气净化
3. 电气工程：包含UPS、照明、PDU、防雷、接地和柴发系统
4. 弱电工程：涉及安防、环控、综合布线、KVM和智能管理
5. 消防工程：包括自动报警、分区气体灭火和分区水喷淋系统

这些子系统工程的集成构成了数据中心的完整基础架构。

总体建设原则

数据中心总体建设需要遵循六大原则：

1. 安全性：建立安全等级，选择适当地点规避灾难，按安全等级建立分区，采纳高标准规范
2. 可靠性：建立高规格建筑结构，确保不间断市电供给，采用双回路设计，标准化设备系统
3. 可管理性：考虑维修动线，建立方便的人机界面，采用先进技术和方法论
4. 灵活性：采用模块化设计，预先考虑设备更换和维修空间，采用容易扩充的设备
5. 实用性：创造舒适空间，建立24小时适用功能，兼顾当前需求与业务发展
6. 先进性：采用高规格装修方式，运用先进技术

建设标准和依据

数据中心建设应参考以下主流标准体系：

• 国标GB50174-2015更新版
• 美国数据中心标准TIA-942
• ASHRAE TC9.9-2011《数据中心处理环境热指南》
  设计参考标准还包括Uptime Institute的最佳实践和白皮书等。

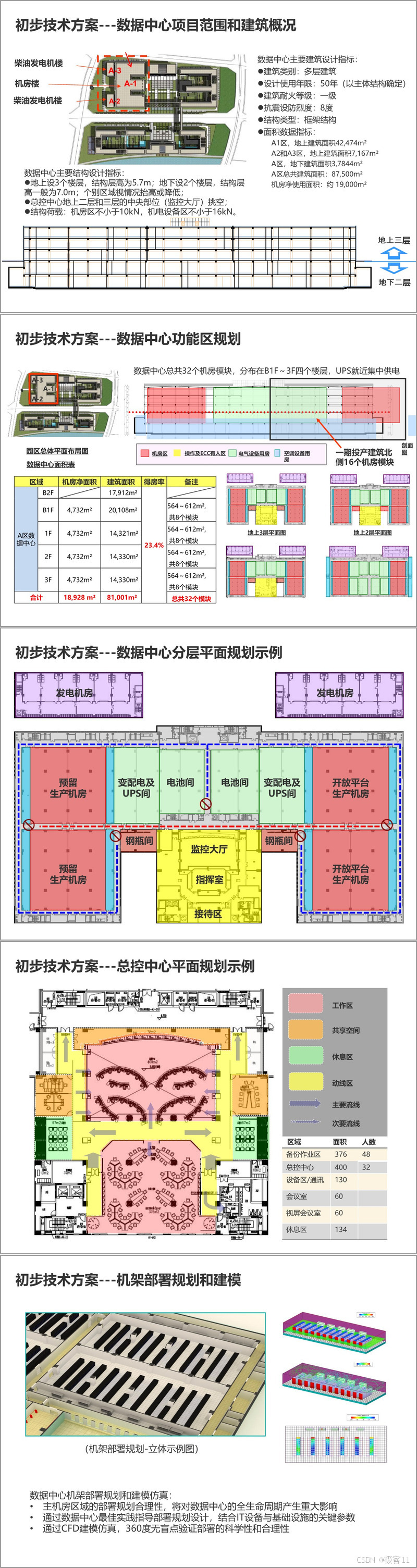

项目范围和建筑概况

数据中心主要建筑设计指标包括：

• 建筑类别：多层建筑
• 设计使用年限：50年
• 耐火等级：一级
• 抗震设防烈度：8度
• 结构类型：框架结构

面积数据指标：

• A1区地上建筑面积42,474m²
• A2和A3区地上建筑面积7,167m²
• A区地下建筑面积3,7844m²
• 总建筑面积87,500m²

结构设计指标：

• 地上3层，结构层高5.7m；地下2层，结构层高7.0m
• 机房净使用面积约19,000m²
• 结构荷载：机房区不小于10kN，机电设备区不小于16kN

功能区规划

数据中心共32个机房模块，分布在B1F～3F四个楼层，采用UPS就近集中供电。一期投产建筑北侧16个机房模块，功能区包括：

• 操作及ECC有人区
• 空调设备用房
• 机房区
• 电气设备用房

分层平面规划示例

分层平面规划展示了各功能区的布局：

• 发电机房、变配电及电池间
• UPS间、生产机房、钢瓶间
• 监控大厅、指挥室、接待区
  特别值得注意的是电池间采用负压设计以排除氢气，其余区域为正压设计。

机架部署规划和建模

主机房区域的部署规划对数据中心全生命周期有重大影响。通过最佳实践指导部署设计，结合IT设备与基础设施关键参数，并采用CFD建模仿真验证部署的科学性和合理性。

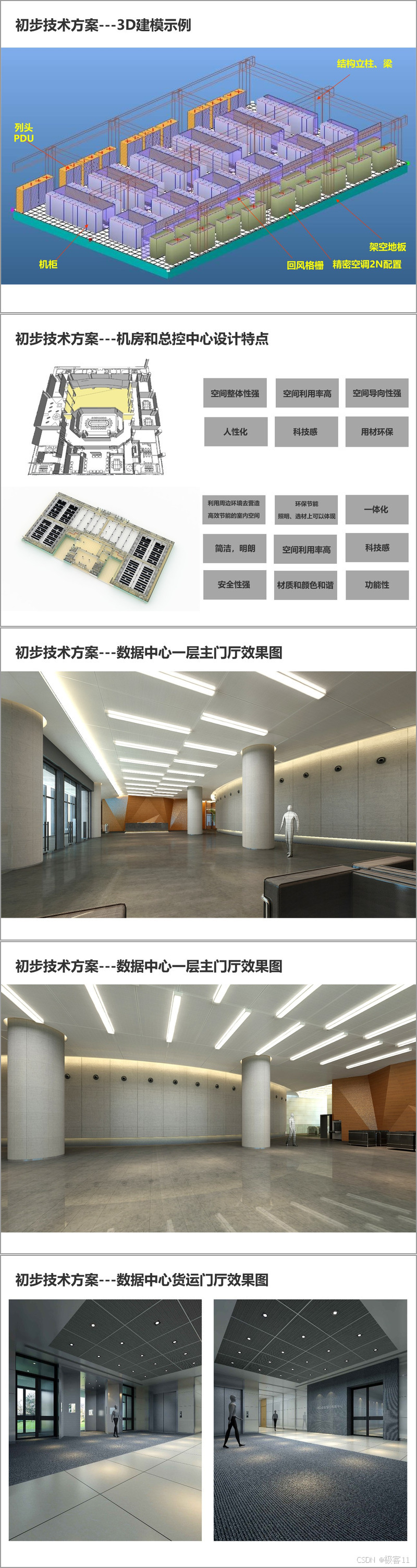

3D建模示例

3D建模展示了数据中心的立体结构，包括：

• 结构立柱、梁
• 列头PDU
• 架空地板
• 机柜
• 精密空调2N配置
• 回风格栅

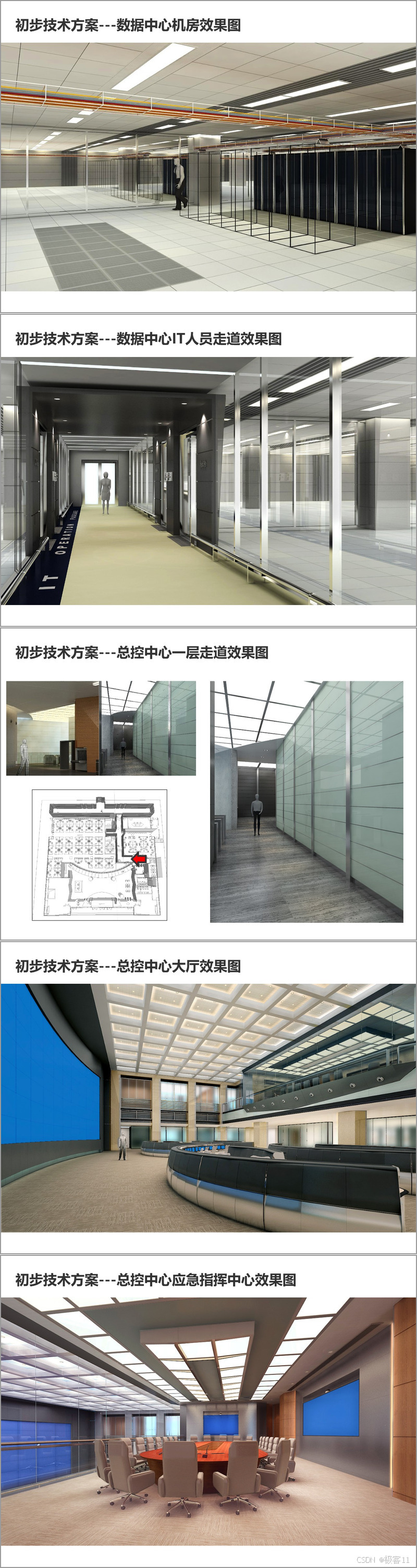

设计特点

数据中心设计具有以下特点：

• 空间导向性强、整体性强、利用率高
• 人性化、科技感、用材环保
• 高效节能的室内空间
• 安全性强、功能性突出
• 材质和颜色和谐统一

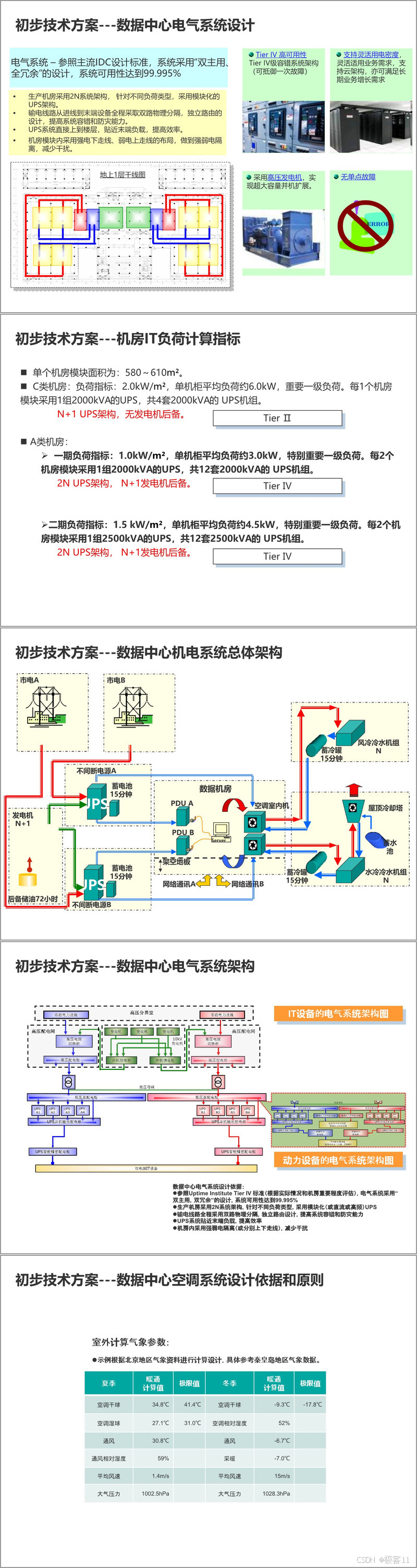

电气系统设计

电气系统采用"双主用、全冗余"设计，系统可用性达到99.995%，符合Tier IV高可用性标准。主要特点包括：

• 生产机房采用2N系统架构
• 模块化UPS架构
• 输电线路全程双路物理分隔
• UPS系统贴近末端负载
• 强弱电隔离布局

空调系统设计

空调系统设计依据GB50174-2008和ASHRAE TC9.9-2011标准，采用集中冷源和分散冷源相结合的方式，主要特点包括：

• 2N架构，高于国标A级机房标准
• 灾备水蓄冷，蓄冷时间15分钟
• 自然冷却技术应用
• 二次泵变流量系统
• 水源热泵回收余热

绿色节能措施

数据中心采用多项绿色节能技术：

• 自然冷却（Free-Cooling）
• 水源热泵
• 冷/热通道封闭
• 预留机柜级水冷
• 高压柴油机
• 变频技术
• 智能照明控制
• 高效UPS
• EC风机
  能源使用效率设计指标PUE=1.6～1.8

气流组织设计

不同区域采用不同的气流组织方式：

• IT机房：架空地板下送风、吊顶上部回风
• UPS设备室：下送风、顶部回风
• 高低压配电室：上送风侧回风
  封闭冷/热通道设计可提高冷风利用效率，实现节能降耗。

CFD分析

通过CFD分析验证了不同气流组织方式的效果：

• 普通开放式机房
• 封闭冷通道机房
• 封闭热通道机房
  分析结果显示封闭通道设计能显著改善气流组织效率。

新风空气净化

机房内空气污染物监测和处理方案包括：

• 数据中心专用高效风机
• 化学空气净化设备
• 过滤系统
• 空气腐蚀监测系统
  气体污染物等级标准采用ANSI/ISA-71.04-1985安全级别G1。

功能区域划分

数据中心功能区域分为：

1. 生产机房区：涉密机房、生产机房、网络机房及缓冲通道
2. 机电设施保障区：变配电室、UPS及电池间、空调机房等
3. 走廊：IT运维或机电设施运维人员通道
4. 人员办公活动区：ECC、会议室、VIP接待等
5. 建筑外围及等待区

人员流线规划

人员流线分为：

• 混合人员流线
• ECC、技术支持区人员流线
• IT运维人员流线
• 基础设施运维人员流线
  电梯停靠楼层根据功能区需求设置。

安防系统

安防系统包括：

• 入口安检：金属检测门、X光检测仪、入口闸机
• 防尾随通道和机房门：旋转门式防尾随门、快速通道
• 不同区域设备选择和布点

网络布线架构

结构化网络布线架构设计原则：

• 高可用性
• 高扩展性
• 高安全性
• 业务分类和流量控制
  在接入层部署FCoE，实现服务器I/O整合，简化网络接入层线缆设施。

机架和IT设备部署

机架和IT设备部署方案：

• 建立完善的部署方案
• 机架级多维度管理
• 科学规划避免热点
• 降低总拥有成本
• 提高扩展性

智慧管理平台

数据中心智慧管理平台(DCiM)功能：

• 基础设施全面智能监控
• 实时CFD图展示
• 实时PUE监测和分析
• 机架级容量管理和资产管理
• 交互式运营项目管理
• 丰富的数据分析和报表

总控中心设计

总控中心设计内容包括：

• 布局设计
• 视频会议系统
• 控制终端桌面云
• KVM系统
• 视频和音频系统
• 灯光和暖通环境系统
• 安全系统
• 控制台细节设计
• 大屏幕控制设计
• 事件监控和管理工具

大屏幕显示系统采用14×6块80英寸LED背投拼接显示屏，具有高分辨率、高亮度和长寿命特点。控制台设计考虑人机工程学要求，适于长时间工作。

建设流程

数据中心建设流程分为多个阶段：

1. 项目启动阶段：基地规划、需求探讨、初步方案确认
2. 设计阶段：扩初设计、纲要讨论、建筑基础机电设计确认
3. 招标投标阶段：弱电专业审核、标书确认、合约签订
4. 实施阶段：施工图设计、深化设计、设备选型、工程实施
5. 验收移交阶段：设备测试、安装、竣工资料提交

每个阶段都有明确的工作内容和责任分工，确保项目顺利实施。
