一、建立工程

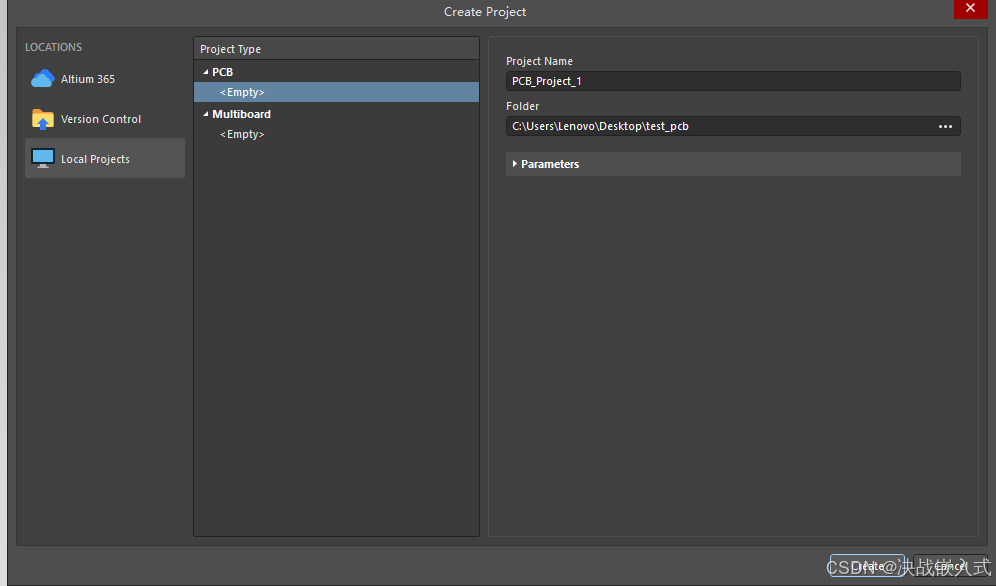

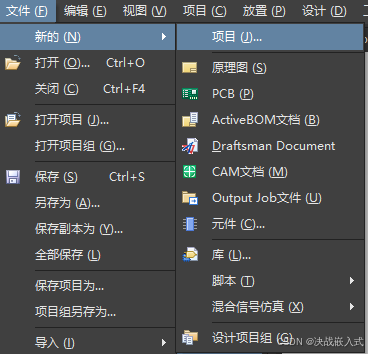

1、点击右上角“文件”,创建新的空项目
2、添加相关文件
Schematic 原理图,PCB pcb绘制图,Schematic Library 原理图库,PCB Library PCB模型库
二、原理图库绘制
1、选择自己建立的原理图库

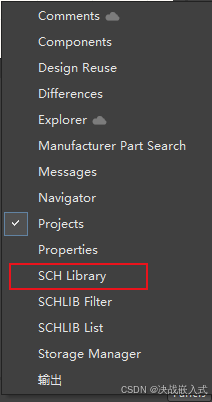

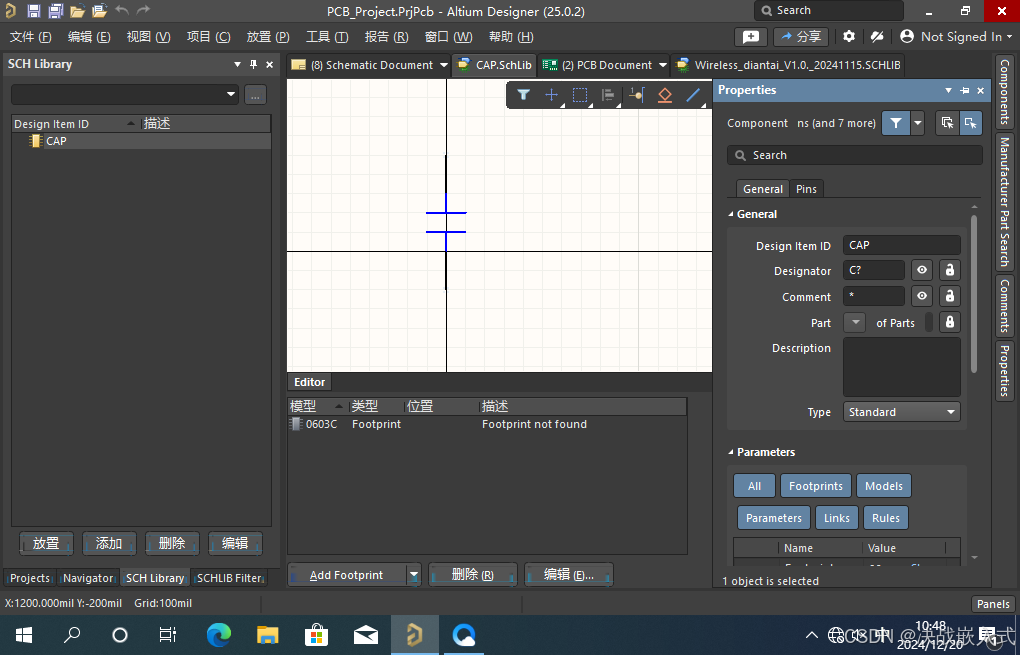

2、点击右下角的Panels,选择SCH Library

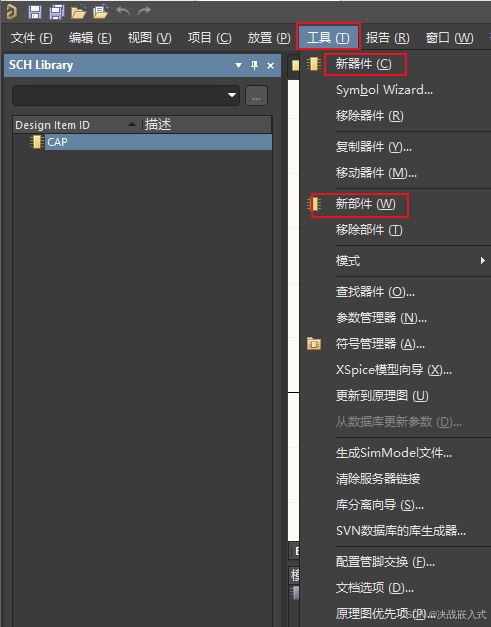

3、点击工具选择'新器件'即可绘制自己的器件原理图,如果是多部件的原理图,则可以在生成器件的前提下,再选择'新部件'
注意:绘制原图建议划线使用50mil,设置管脚使用100mil,方便走线对齐
4、检测绘制的器件是否有误

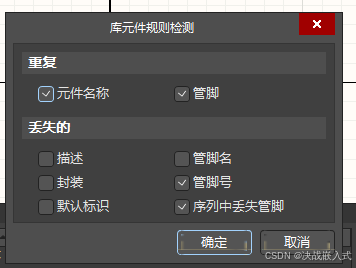

点击工作栏 '报告' '器件规则检查',选择需要检测的项目,推荐全选。
5、使用别人的原理图

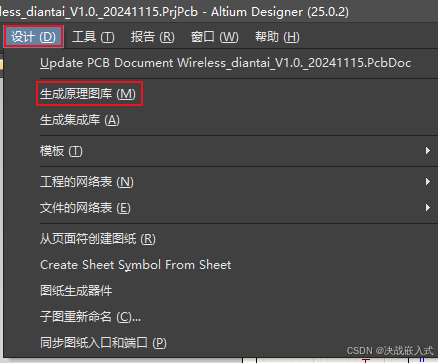

首先打开别人的原理图,点击工作栏的 '设计' ,选择 '生成原理图库',即可生成原理图中对应的原理图库
6、设置画布大小

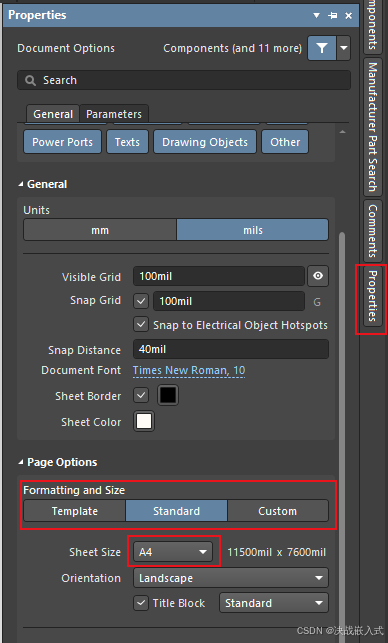

点击右侧 'Properties',就能看到页面的设置,如图所示。Template(官方模版) Standard(纸张大小) Custom(自定义)
三、PCB封装库绘制
1、打开PcbLib文件
2、放置焊盘
3、双击修改属性
选择Top Layer层
修改焊盘样式

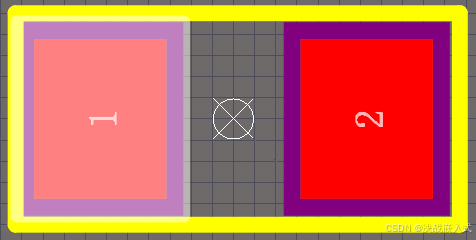

绘制轮廓,如图所示的黄色外壳,绘制在Top Overlay层

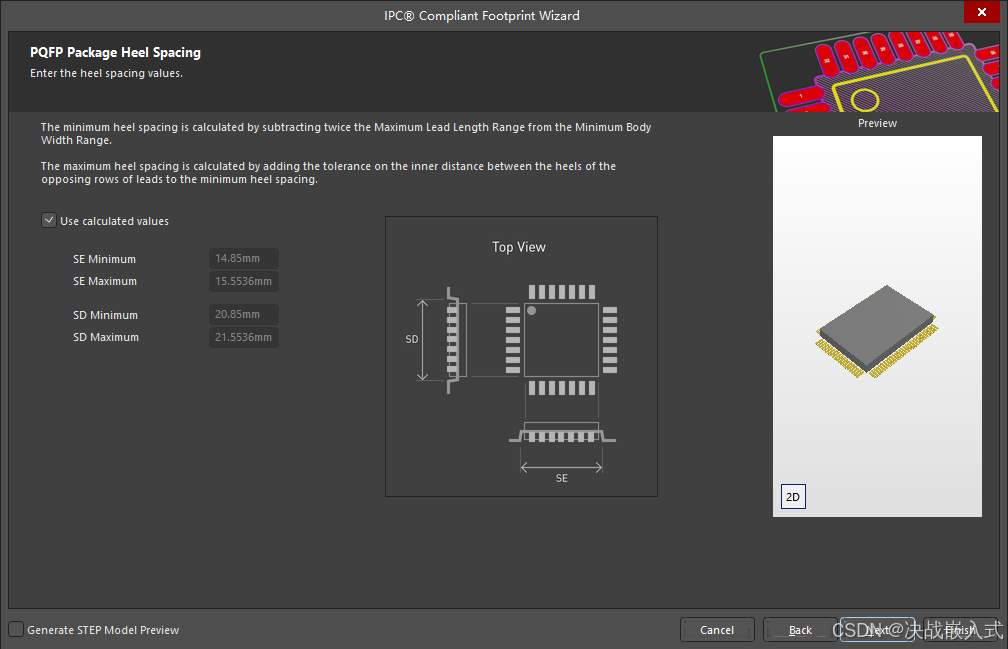

4、IPC封装创建向导的使用

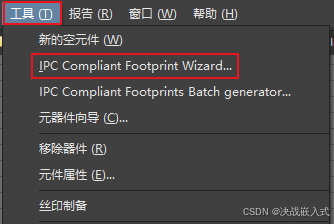

打开工具栏上的'工具',按下图所示:

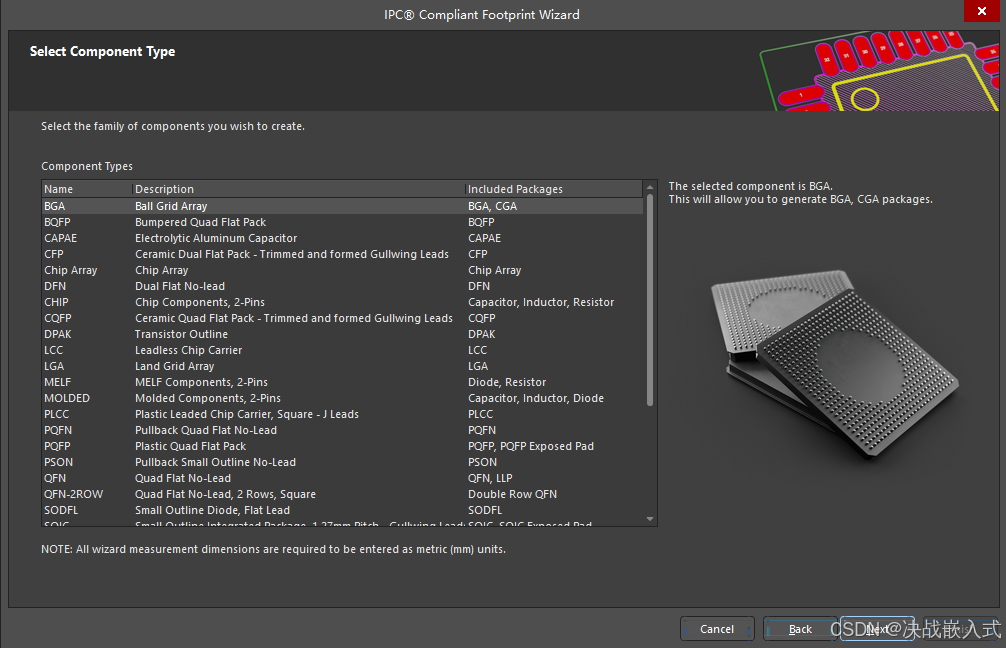

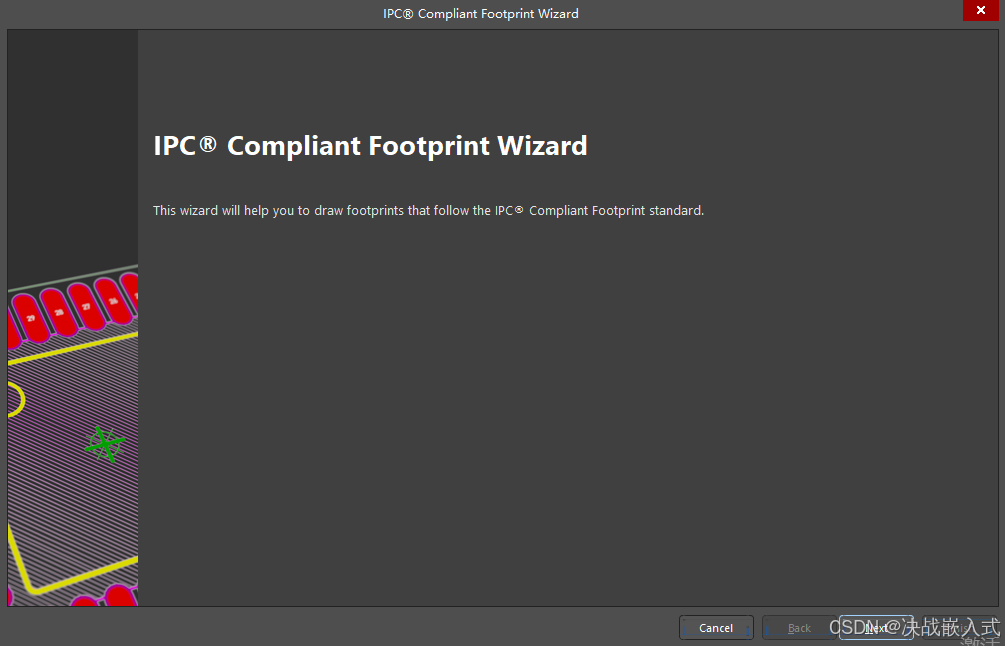

下一步,选择芯片封装类型

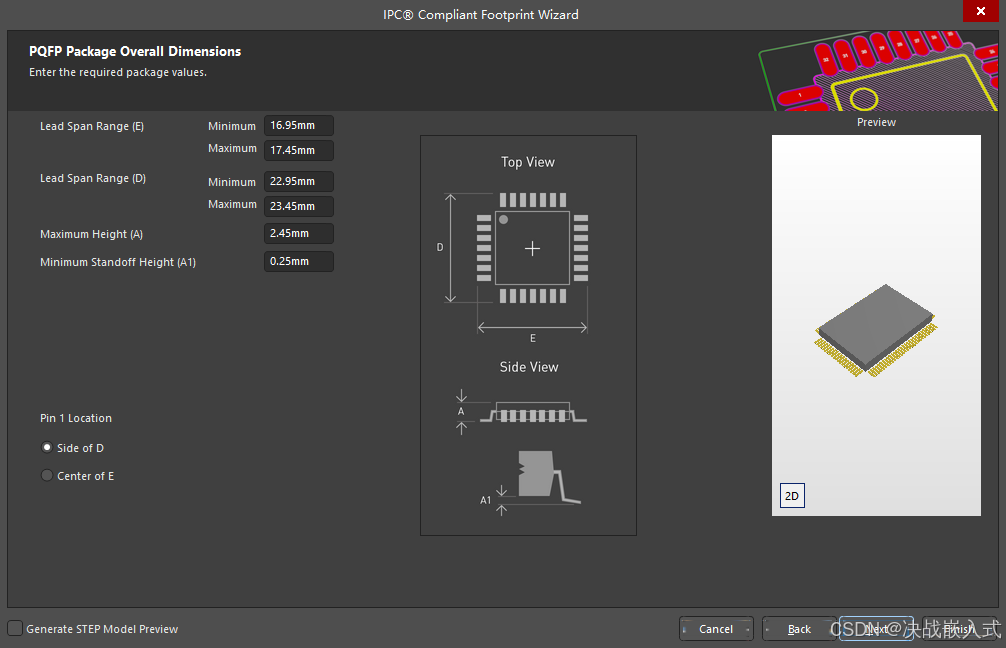

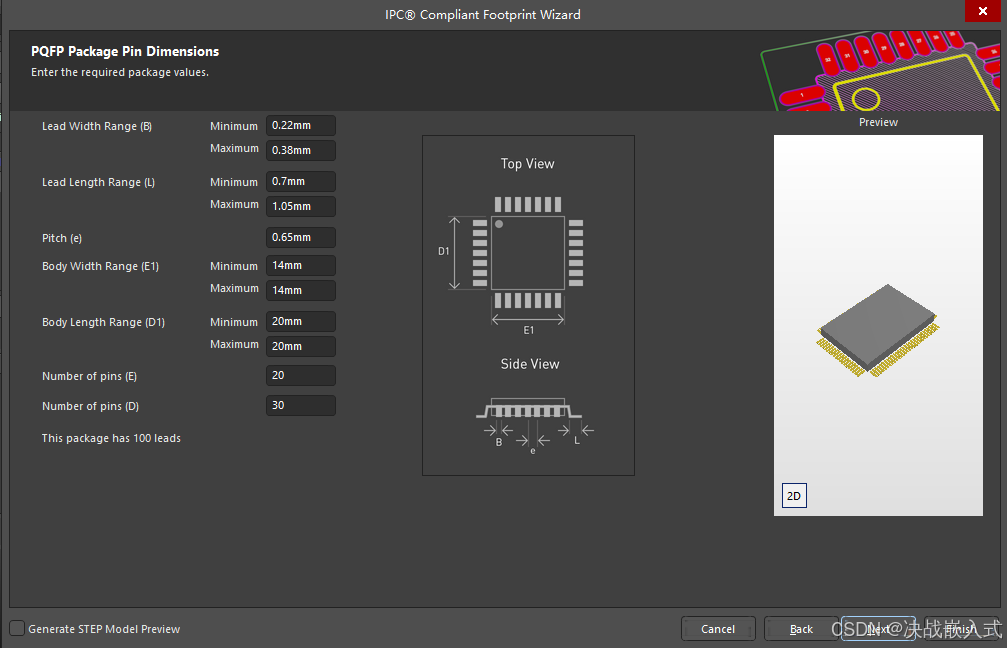

根据芯片参数填写:
芯片外观大小
芯片引脚参数

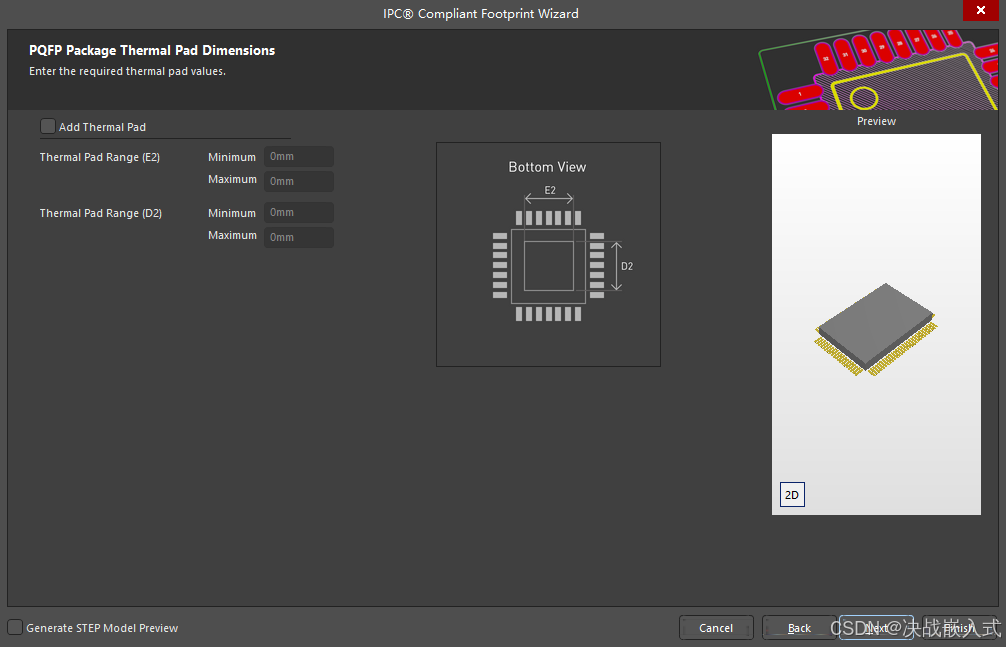

芯片中心散热盘设置
AD软件根据行业标准给定的微调参数(默认直接使用)

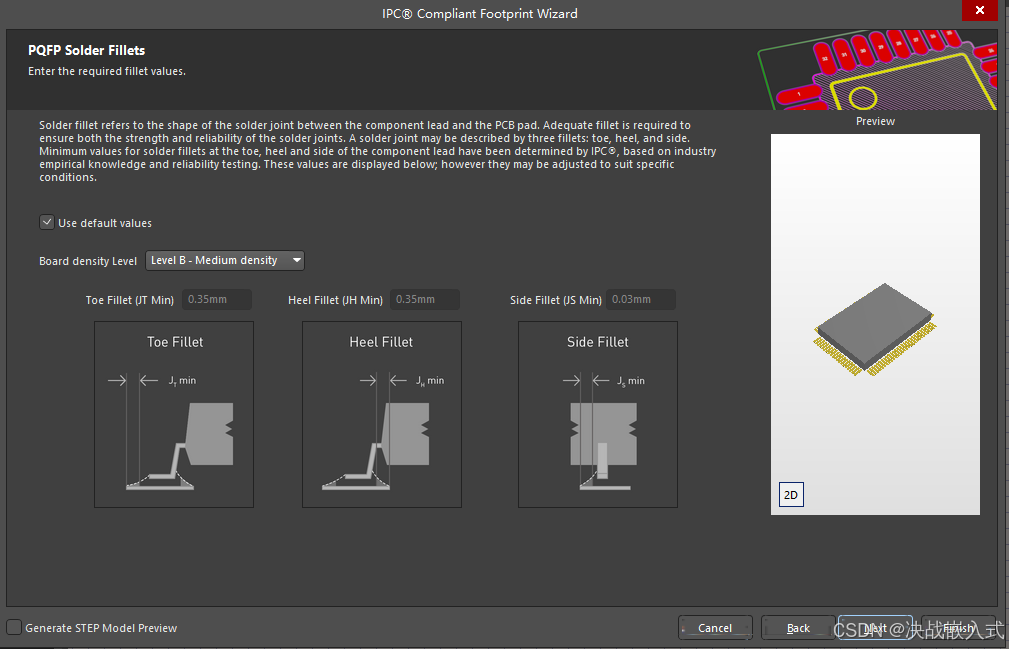

芯片引脚焊盘的长度,根据布板密度自行挑选

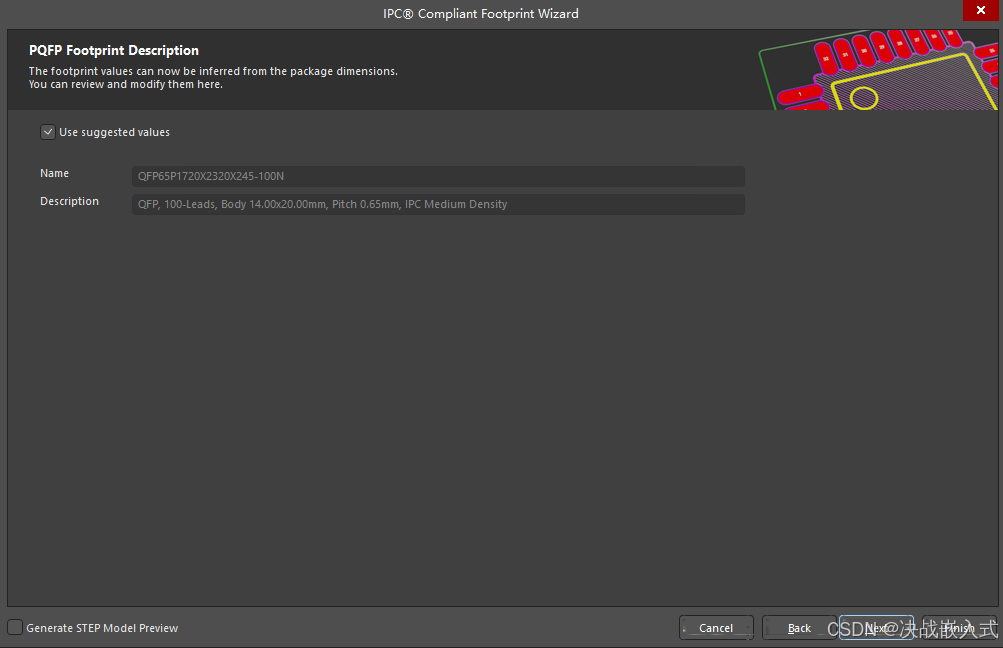

后续操作一路Next都为AD软件提供的标准值,直到设置名称

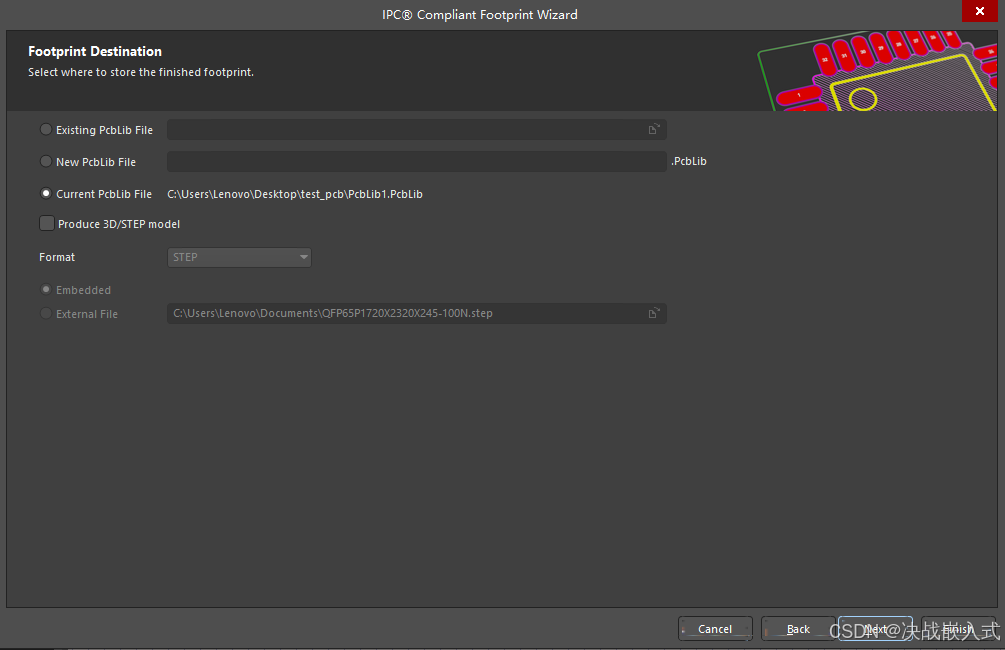

选择创建位置,结束
5、安装与调用他人的PCB库

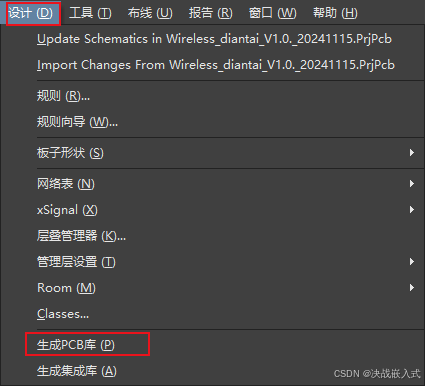

打开别人的PcbDoc文件,可选择单个或多个器件Ctrl+C,然后复制到自己的PCB库文件中即可。也可以点击工具栏中的 '设计','生成PCB库',生成整个文件的PCB库。
6、PCB封装的检查与报告

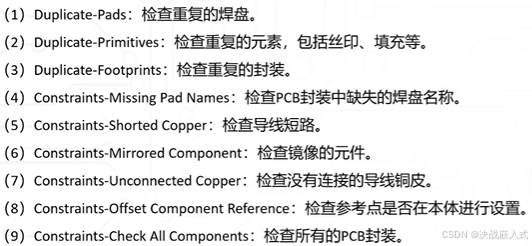

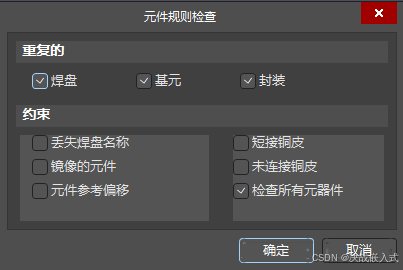

选择PCB库文件,点击工具栏 '报告','元件规则检查'
四、原理图绘制

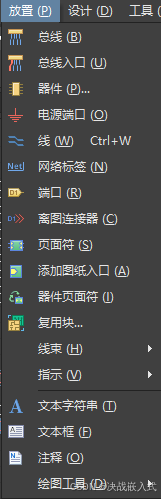

1、绘图的基本部件
2、位号编排

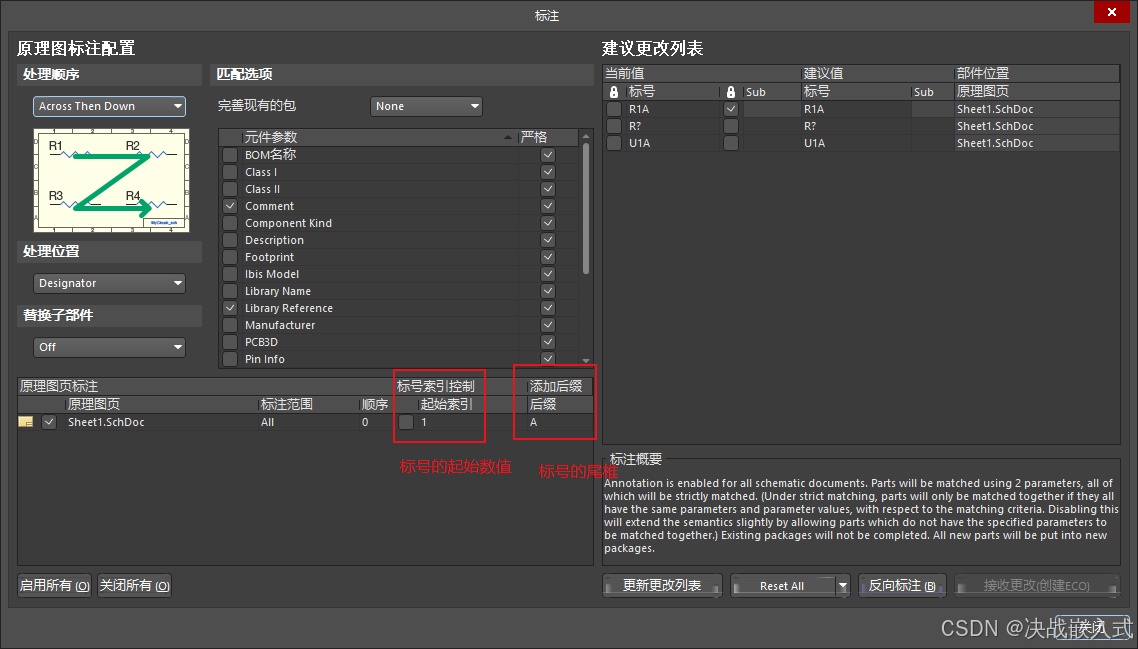

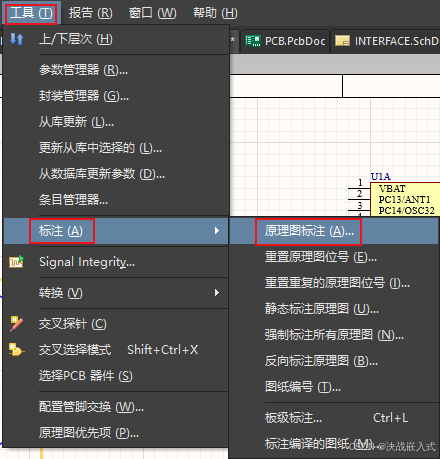

点击工作栏中的工具(T), 选择标注(A),原理图标注(A),如图所示:
3、原理图中的器件查找

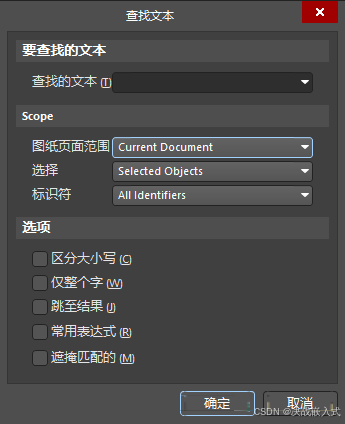

Ctrl + F 查找
快捷键 'J + C' 跳转到器件

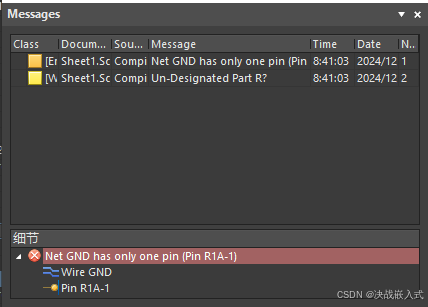

4、原理图常见错误的编译与检查

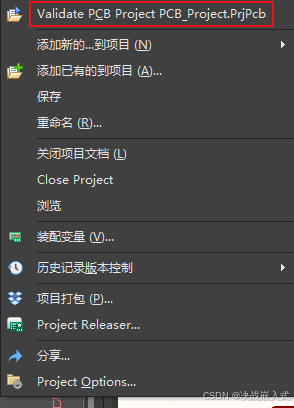

右键工程,选择如图所示, 打开检查结果。

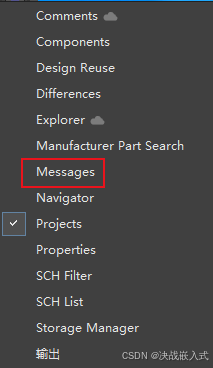

也可在右下角Panels打开
5、BOM物料表的导出

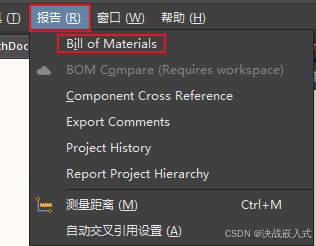

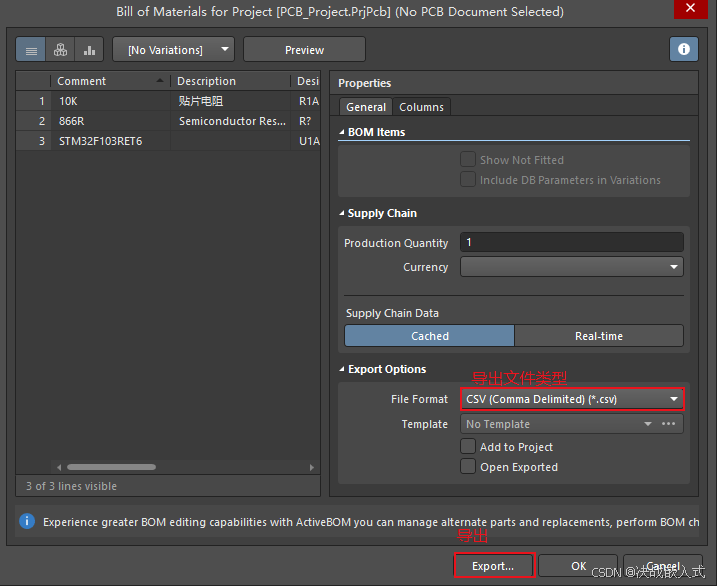

点击工具栏'报告',选择Bill of Materials
根据所需的文件格式导出
五、PCB板绘制
1、原理图导入到PCB

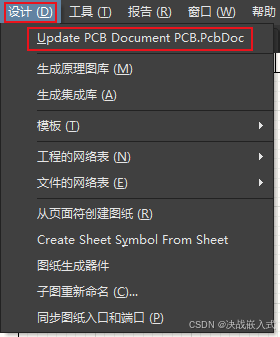

在原理图界面点击工作栏的 '设计' ,选择Update PCB Document PCB.PcbDoc

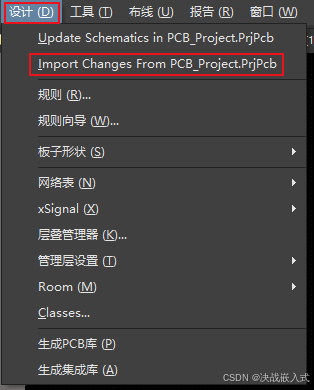

在PCB界面点击工作栏的 '设计' ,选择Import Changes Frim PCB_Project.PrjPcb
2、修改PCB板形状

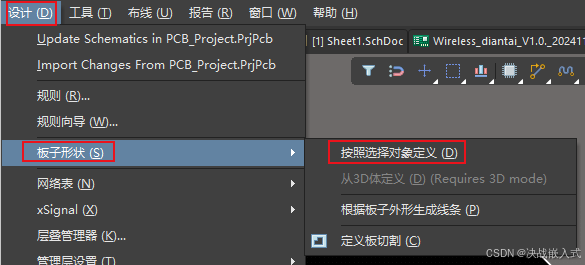

点击工作栏 '设计'

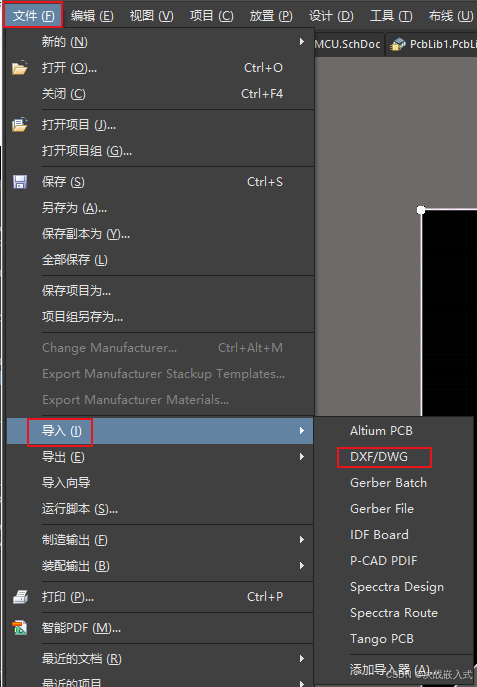

或者通过CAD软件创建的DXF文件导入
3、PCB的交互式

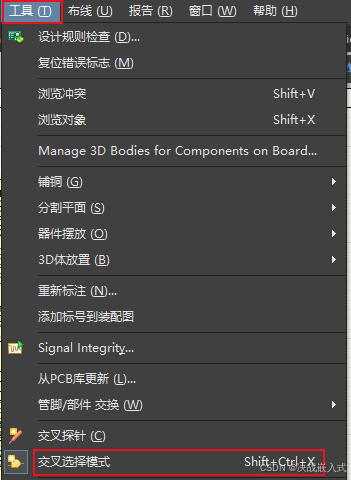

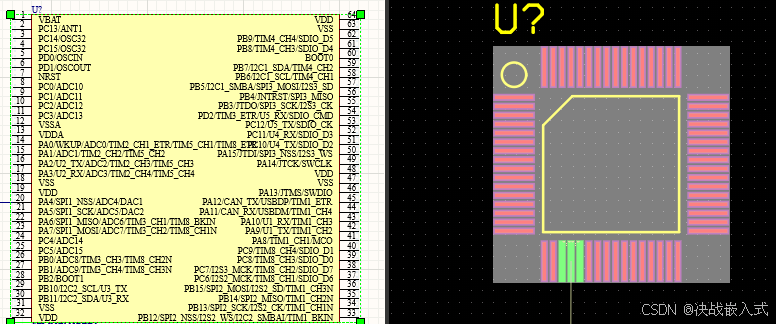

选择 '工具' ,交叉选择模式,实现原理图与PCB图之间的交互。如图所示:

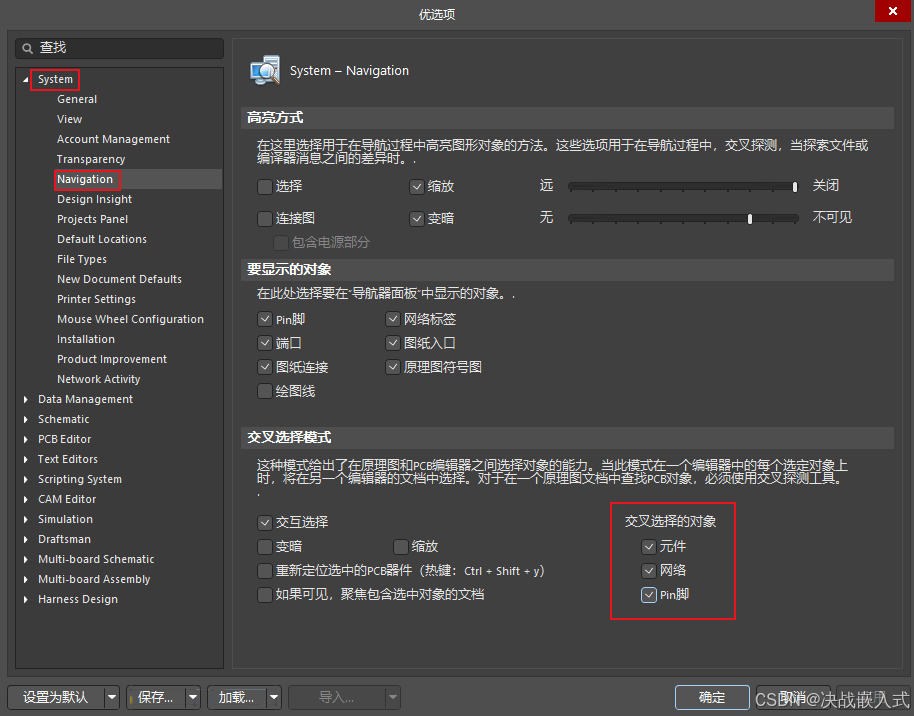

点击设置,System,Navigation,交叉选择模式,可以修改该模式选择的参数。
4、PCB的模块化布局操作

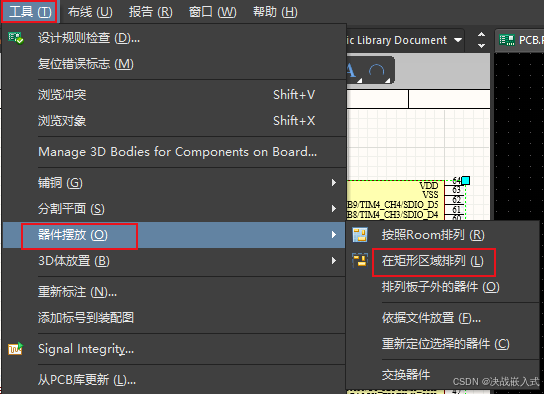

点击工作栏 '工具','器件摆放', '在矩形区域排列',可以将选择的器件统一在一个区域内,配合交叉选择模式使用,方便快捷。
5、PCB布局的相关操作
鼠标框选,线选等用于选择元器件
Ctrl+'↑←↓→'控制器件微调,Ctrl+G设置步进幅度
选择元器件按下快捷键 'A' 选择对齐方式。
器件换层:双击器件选择板层,拖动器件下按'L'切换

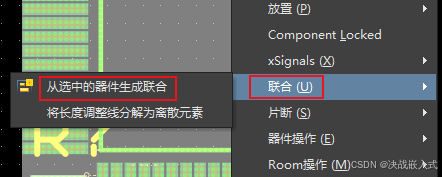

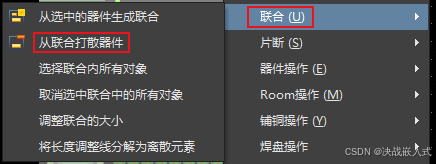

器件的联合:选择器件右键联合,右键可再打散联合

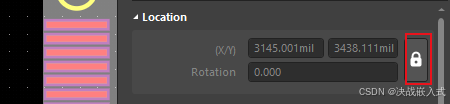

器件的锁定:双击器件找到Location,点击锁定
6、鼠线配合CLASS,增加布线效率
7、PCB布线的常规操作
参考:第35课PCB布线的常用操作命令介绍_哔哩哔哩_bilibili

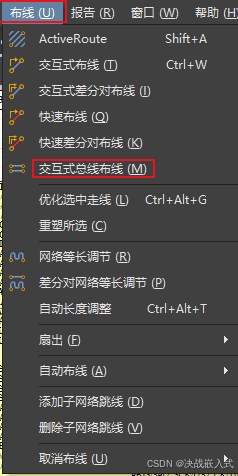

多线走线的应用:选择需要走的线,点击工具栏'布线',交互式总线布线,快捷键U+M

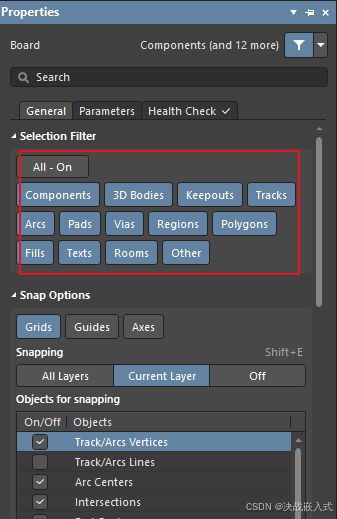

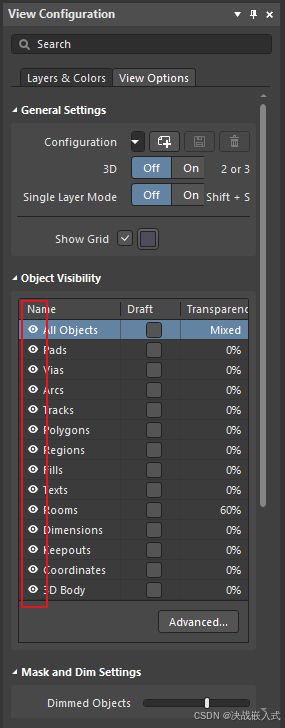

元素显示与隐藏:
8、铺铜

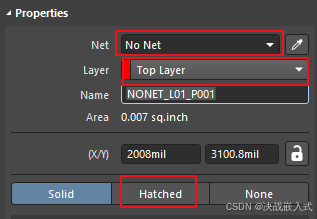

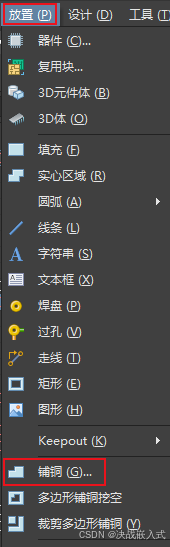

点击工作栏的 '放置','铺铜' 绘制自己需要铺铜的区域,并配置铜皮所在的板层。
六、规则

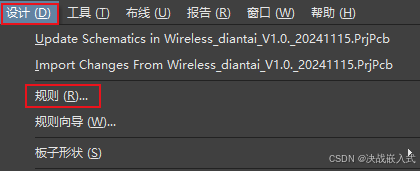

点击工具栏 '设计',选择 '规则'进行规则设定。

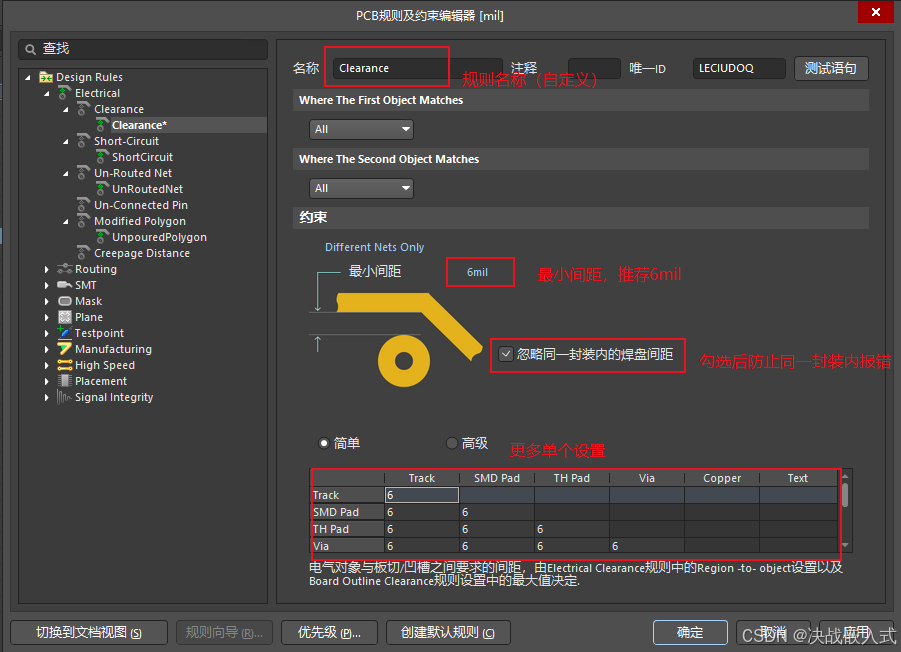

1、间距规则
可以通过单独叠加规则,对进行特定的设置,修改下图所示的参数,设置目标规则。
对象 | 释义 | 对象 | 释义 |
Track | 走线 | SMD Pad | 表贴焊盘 |
TH Pad | 通孔焊盘 | Via | 过孔 |
Copper | 铜皮 | Text | 文字 |
Hole | 钻孔 |
对象 | 释义 | 对象 | 释义 |
Arc | 圆弧 | Fill | 填充 |
Poly | 敷铜 | Region | 区域 |
2、布线线宽规则
3、规则的使能及优先级的设置

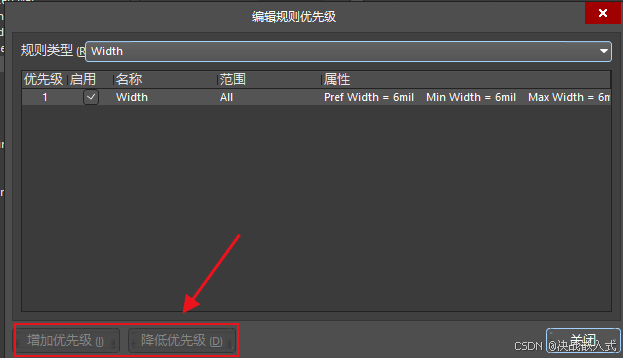

点击 '优先级' 可以修改优先级

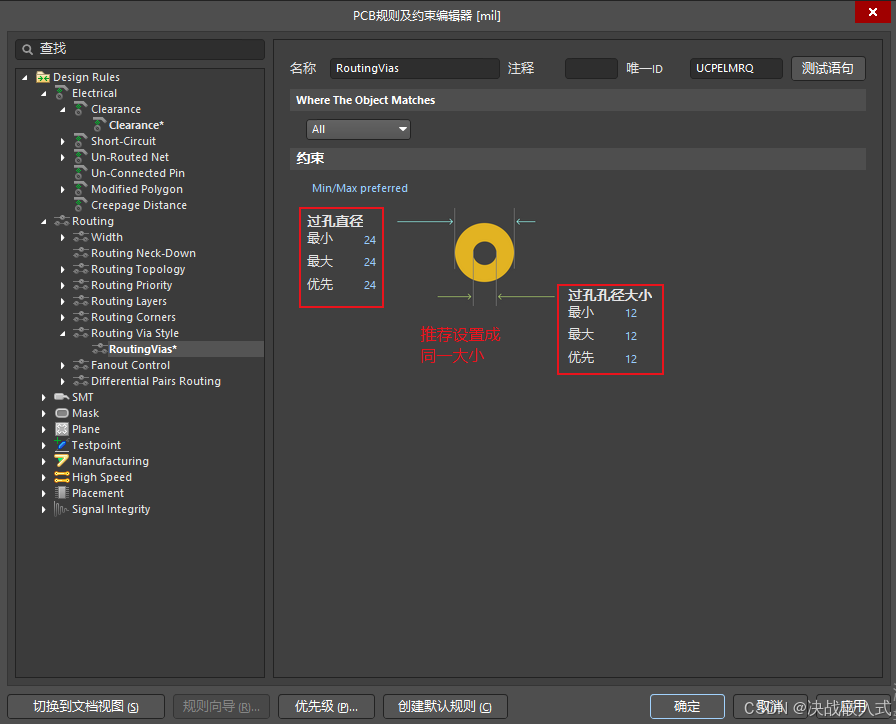

4、过孔、阻焊及其他重要规则
过孔参数推荐:孔径 8 10 12 mil,过孔焊盘 2*n±2mil

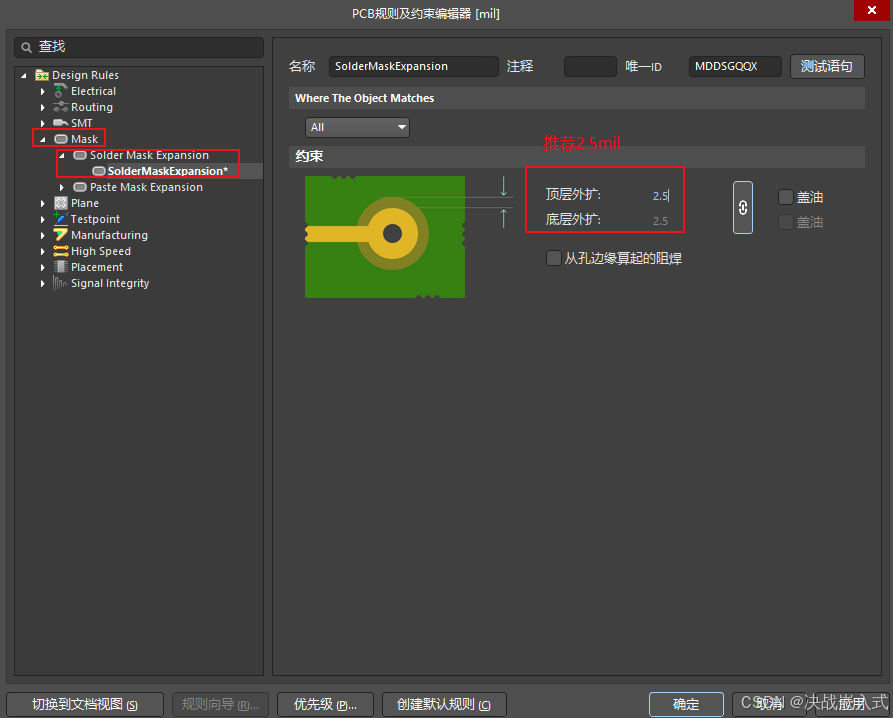

阻焊规则:

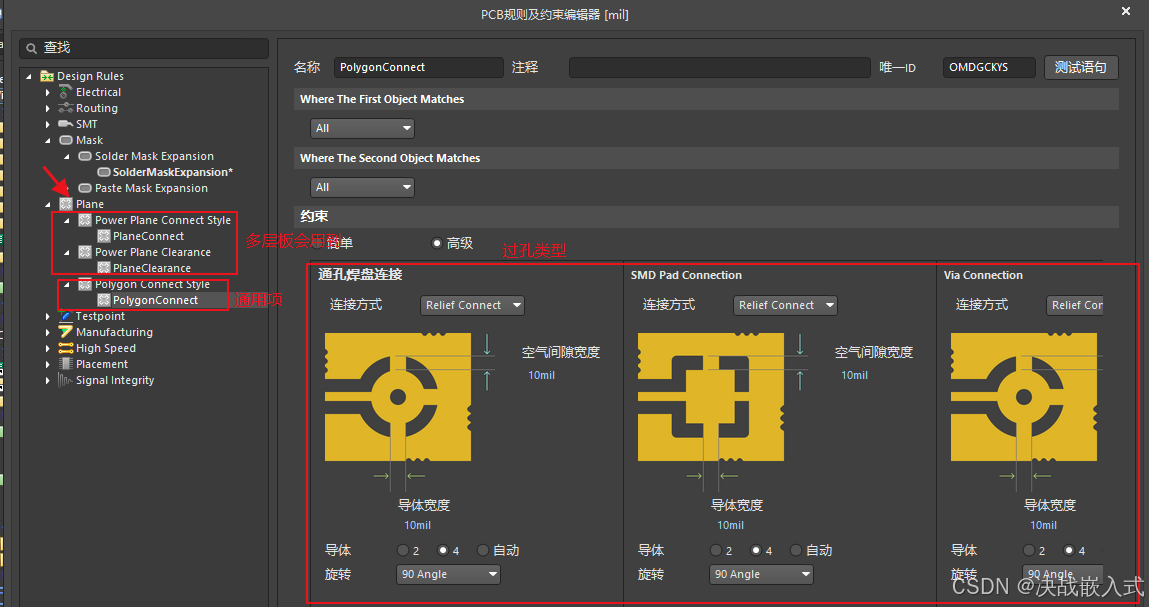

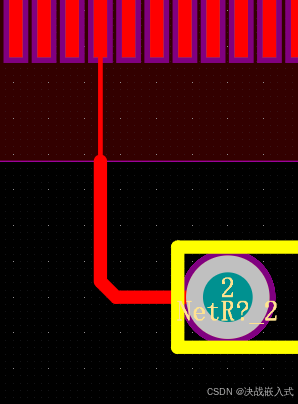

5、全连接及十字花焊盘链接铺铜规则

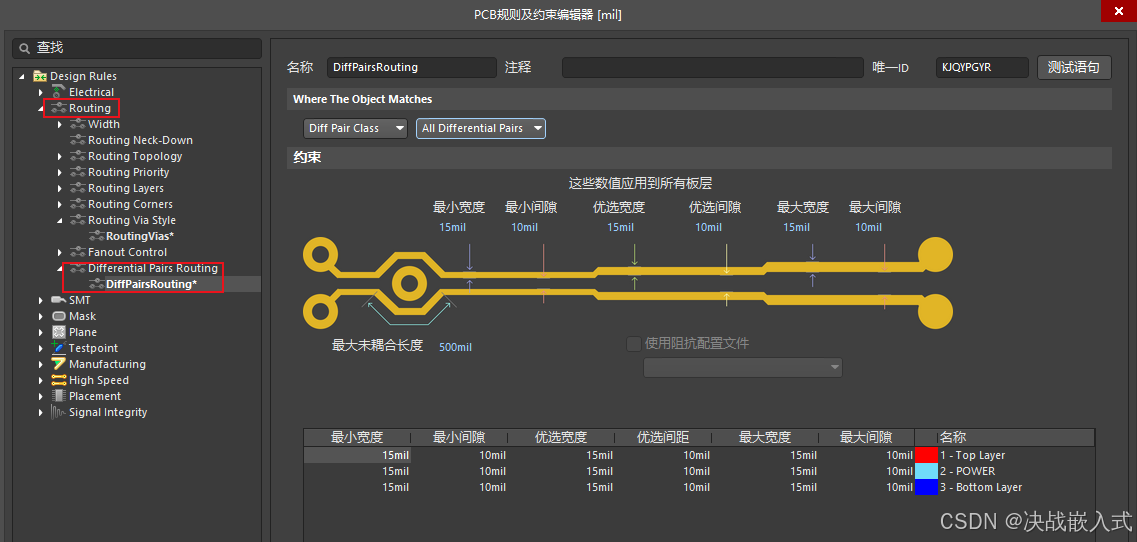

6、差分及差分规则的添加

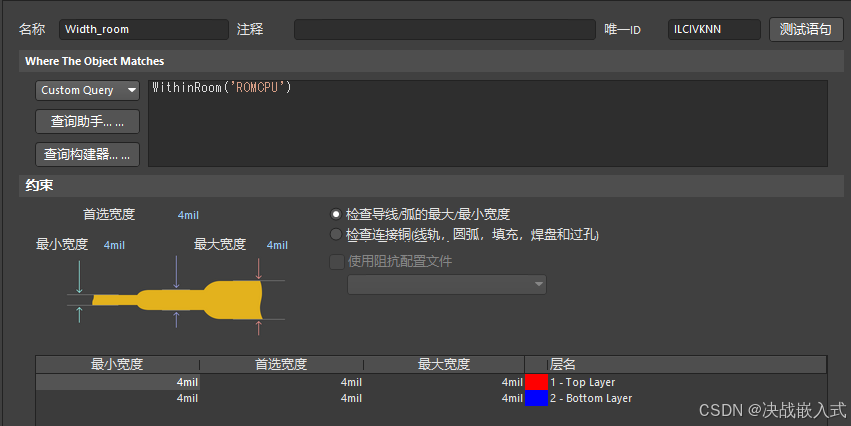

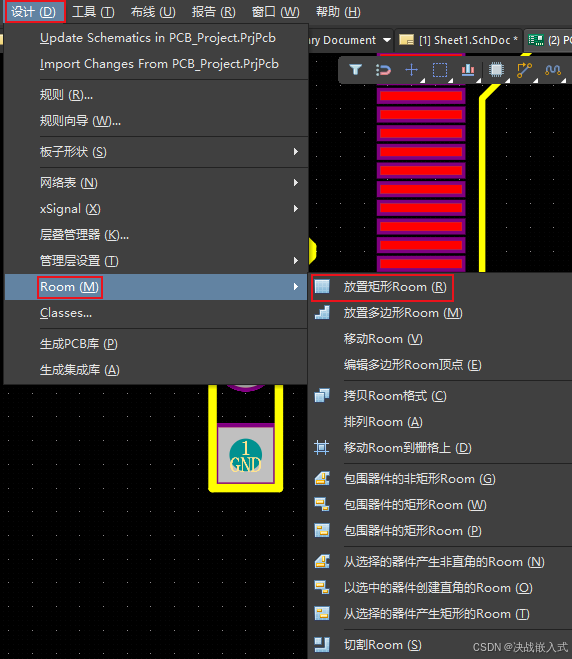

7、区域规则(Room规则)的设置
对区域内定义规则:
8、规则的导出导入
在规则页面左侧目录栏右键,可看到导入导出,如图所示:

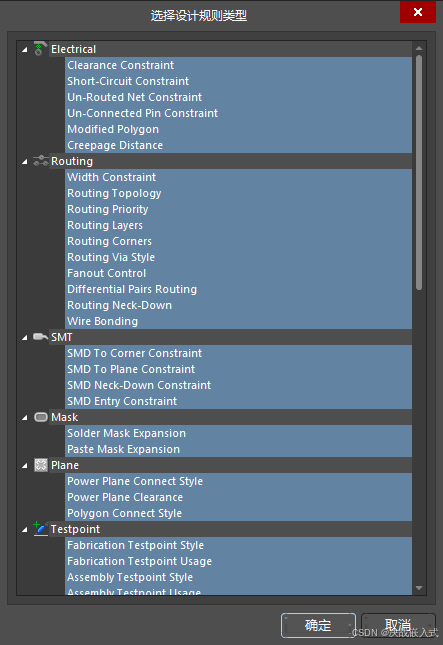

点击后显示需要导出/导入的规则,可以全选,如图所示:
确定后选择存储路径/导入的文件地址即可。
七、拓展
八、快捷键整理
V+G+S | 设置栅格大小 |
T+A+A | 位号编号 |
J+C | 跳转到器件 |
空格 | 旋转器件 |
拖拽+X | 水平翻转器件 |
拖拽+Y | 垂直翻转器件 |
拖拽+L | 切换器件板层 |
Shift+空格 | 走线格式 |
Shift+Ctrl+X | 交叉选择模式 |
选择器件+Shift | 复制器件 = Ctrl + C, Ctrl + V |
Ctrl+M | 测量距离 |
Ctrl+F | 器件查找 |
Ctrl+'↑←↓→' | 控制器件微调 |
Ctrl+G | 设置步进幅度 |
Ctrl+左键 | 在指令下,设置对应指令的快捷键 |
