开关电源RCD吸收电路解析与设计

本文详细解析了开关电源中RCD吸收电路的设计原理和步骤,包括背景知识、设计基础、设计步骤和元件选择,旨在帮助新手理解和应用RCD电路,提升电源性能和稳定性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

开关电源RCD吸收电路解析与设计

引言

在电源设计中,RCD电路以其出色的能量吸收能力,有效降低电阻损耗,从而被广泛应用。然而,对于新手来说,理解和掌握开关电源中的RCD吸收电路可能是一个挑战。本文旨在深入剖析RCD吸收电路的设计原理和步骤,帮助读者更好地理解和应用这一技术。

背景知识

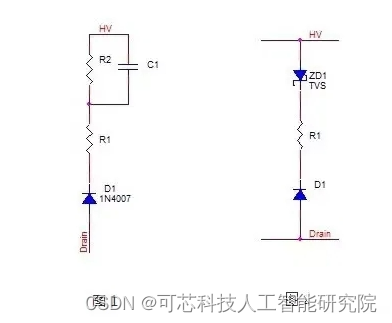

在开关电源中,MOS管的电压尖峰是一个需要重点关注的问题。为了解决这个问题,有多种吸收电路可供选择,如RCD、RDTVS和RCD+TVS等。本文将重点讨论前两种电路的设计。如下图

电路设计基础

在开始设计之前,我们先定义一些关键变量,以便更好地描述和理解电路设计过程:

  • Lr:初级漏感电感量
  • Vcmax、Vcmin、V
