反相器中运放正端接地电阻的阻值对输出电压的影响

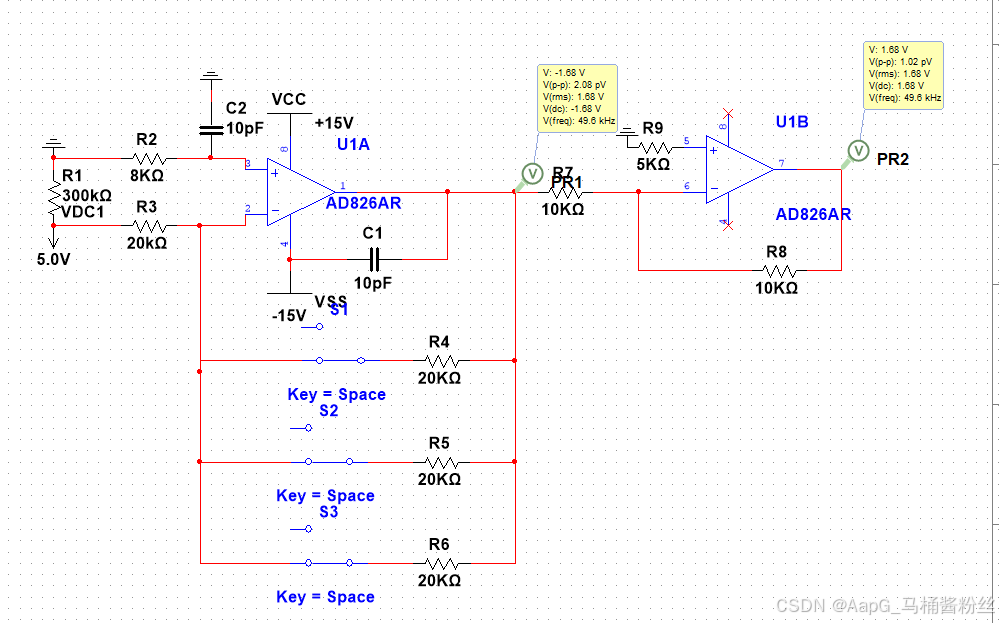

在反相放大器中,运算放大器(运放)的正相输入端(同相端)通常通过一个电阻 R3R3​ 接地。该电阻的作用及阻值对输出电压的影响可总结如下:

1. 输入偏置电流的平衡作用

  • 实际运放存在输入偏置电流 Ib+Ib+​(正相端)和 Ib−Ib−​(反相端)。若正相端接地电阻 R3R3​ 与反相端对地等效电阻 R1∥R2R1​∥R2​(即 R1R1​ 与 R2R2​ 的并联值)相等,则两个输入端的偏置电流产生的压降相同,可最小化输出端的直流偏移电压。

  • 若 R3≠R1∥R2R3​=R1​∥R2​
    正相端和反相端的偏置电流会在输入端产生不匹配的压差 ΔV=Ib+R3−Ib−(R1∥R2)ΔV=Ib+​R3​−Ib−​(R1​∥R2​)。此压差会被运放放大,导致输出电压出现额外的直流偏移,大小为:

    Voffset=(1+R2R1)ΔV.Voffset​=(1+R1​R2​​)ΔV.

2. 对交流信号增益的影响

  • 理想情况下:运放的虚短特性使得正相端电压 V+≈0V+​≈0,反相端电压 V−≈0V−​≈0。此时,交流增益仅由反馈电阻 R2R2​ 和输入电阻 R1R1​ 决定,即:

    增益=−R2R1.增益=−R1​R2​​.

    R3R3​ 的阻值不影响交流信号的放大倍数。

  • 实际情况下:若 R3R3​ 过大或过小导致显著直流偏移,可能使运放进入饱和区,从而间接影响交流信号的正常放大。

3. 设计建议

  • 选择 R3=R1∥R2R3​=R1​∥R2​
    以平衡输入偏置电流,最小化输出直流偏移。

  • 阻值范围
    R3R3​ 的阻值不宜过大(避免引入过多噪声)或过小(增加功耗),通常与 R1∥R2R1​∥R2​ 匹配。

总结

正端接地电阻 R3R3​ 的阻值主要影响输出端的直流偏移电压,而对交流信号增益无直接影响(前提是运放工作在线性区)。设计时应使 R3=R1∥R2R3​=R1​∥R2​,以优化电路性能。

<think>好的,我现在需要帮助用户理解运算放大器反相输入和相输入的工作原理及区别。用户之前的问题是关于反相输出之间并联电容和电阻的作用,现在转向了更基础的工作原理,所以我需要结合之前的回答和提供的引用资料来组织内容。 首先,回顾用户的历史问题,我之前详细解释了反馈网络的作用,包括积分电路、低通滤波、抑制直流失调和相位补偿。现在用户的问题更基础,需要解释反相相输入的区别及工作原理。根据用户提供的引用,特别是引用[1]中的虚断概念和引用[4]的基本原理,我应该从运放的基本特性入手,比如虚短和虚断。 用户提供的引用中提到,运放的输入阻抗很高,导致虚断,即几乎没有电流流入输入。同时,在负反馈的情况下,运放的两个输入电压近似相等,即虚短。这些是分析运放电路的基础。 接下来,我需要分别解释反相和同相放大器的工作原理。反相放大器的输入信号加在反相,通过电阻和反馈电阻构成的比例决定放大倍数,输出与输入反相。同相放大器的信号加在同相,反馈到反相输出与输入同相,放大倍数由电阻比例决定。 区别方面,用户可能想知道输入阻抗、相位关系、共模电压等方面的不同。比如,反相放大器的输入阻抗由输入电阻决定,而同相放大器的输入阻抗很高,因为直接接到运放的高阻抗输入。此外,反相放大器的共模电压接近地,而同相的可能随输入变化,需要考虑运放的共模输入范围。 还需要结合引用中的设计注意事项,比如高阻值电阻可能影响相位裕度,添加电容提高稳定性等。这部分可以联系之前的回答,说明不同配置下的应用场景和设计考虑。 用户可能还有更深层的疑问,比如如何选择反相或同相配置,或者实际应用中的优缺点。所以,在相关问题部分,可以提出这些扩展问题,帮助用户进一步学习。 最后,要确保回答结构清晰,分点列出工作原理和区别,使用LaTeX公式,并确引用提供的资料。同时,检查是否有遗漏的关键点,比如噪声影响、带宽限制等,这些在引用[2]和[3]中也有涉及,需要适当融入解释中。</think>### 运算放大器反相输入与相输入的工作原理及区别 运算放大器运放)的**反相输入(-)**和**相输入(+)**是其核心功能的基础。两者的区别主要体现在信号处理方式、输入阻抗、相位关系和典型电路配置上。以下从工作原理和差异两方面详细说明: --- ### 一、核心原理:虚短与虚断 在运放处于**线性放大状态**(负反馈闭环)时,其行为由两个基本特性决定: 1. **虚短**:两输入电压近似相等($V_+ \approx V_-$)[^4] - 由运放的高开环增益($A_{OL} \to \infty$)驱动,迫使两输入电压差趋近于零。 2. **虚断**:输入电流近似为零($I_+ \approx I_- \approx 0$)[^1] - 因运放输入阻抗极高(通常$>1\ \text{MΩ}$),流入输入的电流可忽略。 --- ### 二、反相输入与相输入的工作原理 #### 1. **反相输入(-)的典型电路:反相放大器** - **电路结构**: ```text Vin ──R1─┬─ (-) │ ├─ Vo (通过Rf反馈) (+) ────┴─ GND ``` - **工作原理**: - 输入信号$V_{in}$通过电阻$R_1$连接到反相接地($V_+ = 0$)。 - 根据虚短,反相电压$V_- \approx 0$(“虚地”)。 - 根据虚断,输入电流全部流经反馈电阻$R_f$,输出电压为: $$V_o = -\frac{R_f}{R_1} V_{in}$$ - **特点**: - 输入阻抗由$R_1$决定(较低,通常为$R_1$的阻值)。 - 输出与输入**反相**(负号)。 - 共模电压固定(接地,$V_- \approx 0$)[^2]。 #### 2. **相输入(+)的典型电路:同相放大器** - **电路结构**: ```text Vin ── (+) │ (-) ─┬─┴─ GND (通过R1) ├─ Vo (通过Rf反馈) └─ R2 ─ GND ``` - **工作原理**: - 输入信号$V_{in}$直接连接到。 - 根据虚短,反相电压$V_- \approx V_{in}$。 - 根据虚断,反馈电流由$R_1$和$R_f$分压决定,输出电压为: $$V_o = \left(1 + \frac{R_f}{R_1}\right) V_{in}$$ - **特点**: - 输入阻抗极高(直接由运放输入阻抗决定)。 - 输出与输入**同相**(增益)。 - 共模电压随输入变化(需确保在运放共模输入范围内)[^3]。 --- ### 三、关键区别总结 | **特性** | **反相输入(-)** | **相输入(+)** | |-------------------|--------------------------------------|--------------------------------------| | **相位关系** | 输出与输入反相 | 输出与输入同相 | | **输入阻抗** | 由外接电阻$R_1$决定(较低) | 接近运放输入阻抗(极高,$>1\ \text{MΩ}$) | | **共模电压** | 固定($V_- \approx 0$) | 随输入变化(需注意共模范围限制) | | **典型应用** | 反相放大、积分电路、低通滤波 | 电压跟随器、同相放大、传感器信号调理 | | **噪声与稳定性** | 反馈电阻高值可能引入噪声或稳定性问题[^2] | 反馈网络设计更灵活,但需注意共模抑制 | --- ### 四、设计注意事项 1. **反相放大器的输入电阻限制**:输入阻抗由$R_1$决定,需根据信号源阻抗选择合适阻值[^2]。 2. **同相放大器的共模电压**:需确保输入信号在运放允许的共模电压范围内,避免失真。 3. **反馈电阻选择**:高阻值电阻可能降低相位裕度或引入噪声,建议使用低阻值(如$<100\ \text{kΩ}$)[^2][^3]。 4. **稳定性补偿**:在反馈网络中并联电容可改善高频稳定性(如反相积分电路中的$R_f$与$C$并联)。 --- ### 相关问题 1. **为什么反相放大器的输入阻抗较低?如何提高其输入阻抗?** 2. **在同相放大器中,如何设计电路以扩展共模输入范围?** 3. **虚短和虚断的假设在什么情况下失效?** 4. **如何利用运放实现差分放大或减法运算?** 通过理解反相与同相输入的工作原理,可灵活设计放大、滤波、信号调理等电路,满足不同场景需求。
