基于 RFSOC+VU13P 的 SOSA 架构融合技术分享

一、 技术背景与核心概念

1.1 SOSA架构概述

SOSA（Sensor Open Systems Architecture，传感器开放系统架构）是xx的模块化开放标准，旨在解决xx系统 “信息烟囱” 问题，实现多军种传感器系统的互联互通互操作。其核心特性包括：

1. 模块化设计：基于 OpenVPX、VITA 等标准，定义逻辑模块与接口规范，支持硬件组件的灵活替换与扩展；

2. 多域适配性：覆盖雷达、电子战（EW）、信号情报（SIGINT）、光电 / 红外（EO/IR）等多传感器模态；

3. 标准化互连：采用 VITA 42、VITA 57.1/4、VITA 88 等夹层标准，支持 PCIe 5.0 + 高速传输，确保信号完整性；

4. 政策强制性：已被纳入xx MOSA（模块化开放系统方法）战略，成为xx采购的强制要求。

1.2 核心硬件组件特性

VU13P（XCVU13P）：AMD（原 Xilinx）Virtex UltraScale + 系列高端 FPGA，专为高性能计算设计，具备：

1. 逻辑资源：930k Logic cells、425k CLB LUT，支持复杂算法并行处理；

2. 运算能力：4272 个 DSP slices，满足信号实时处理需求；

3. 存储容量：38Mb 总 RAM，搭配 4 组 72bit DDR4，提供高速数据缓存；

4. 接口支持：原生兼容 PCIe 3.0x16/4.0x8、100G 以太网，适配 SOSA 高速互连要求。

RFSOC（射频系统级芯片）：以 XCZU47DR/XCZU27DR 为代表，集成 RF 收发器、FPGA 逻辑与 ARM 处理器，核心参数包括：

1. 射频性能：AD 采样率最高 5GSPS、DA 更新率 9.85GSPS，14bit 采样精度，6GHz 模拟带宽；

2. 集成优势：实现射频采集、信号处理、数据传输的一体化，降低系统延迟；

3. 国产化支持：可与 VU13P 组成全国产化硬件方案，适配国防自主可控需求。

二、RFSOC+VU13P 与 SOSA 架构的融合方案

2.1 硬件架构融合设计

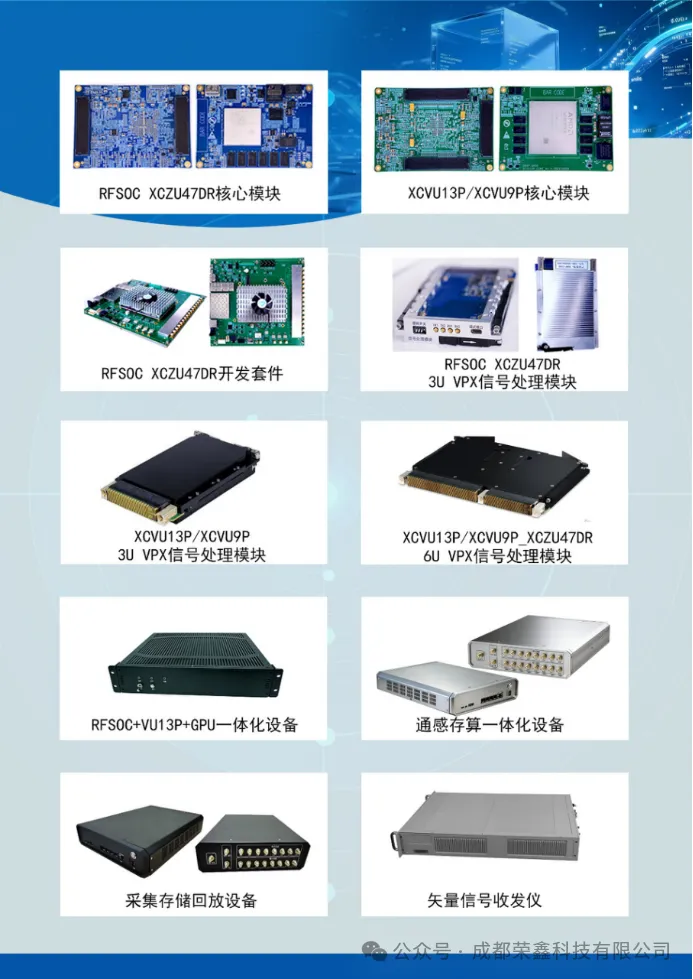

融合方案采用 “RFSOC 射频前端 + VU13P 算力加速 + SOSA 标准化接口” 的三层架构，典型实现如 6U VPX 板卡设计：

融关键融合点：

1. 形态适配：采用 6U VPX 或 VNX™（VITA 74）小型封装，符合 SOSA 硬件规范，3U VPX 尺寸可缩减 33%，适配轻量化平台需求；

2. 接口标准化：通过 VITA 57.1 FMC + 接口实现 RFSOC 与 VU13P 的互连，对外提供 PCIe 3.0x16、100G 以太网等 SOSA 兼容接口；

3. 电源合规：遵循 SOSA 电源标准（12V VS1+3.3V VAUX 双输出），兼容 VITA 62 模块化电源规范，支持多电源并联均流。

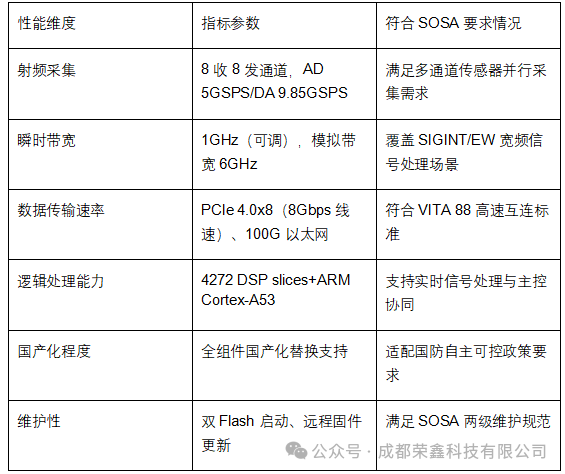

2.2 核心性能指标验证

三、典型应用场景

3.1 电子领域

1. 雷达系统：RFSOC 负责射频信号采集与生成，VU13P 实现波束成形、目标检测等算法加速，SOSA 架构支持多雷达平台协同组网；

2. xx（EW）：利用 8 收 8 发通道实现宽频信号截获，VU13P 的并行处理能力支持干扰信号实时生成，标准化接口便于快速集成到不同作战平台；

3.信号情报（SIGINT）：5GSPS 高采样率确保弱信号检测灵敏度，结合 SOSA 的多模态适配性，实现陆、海、空多域信号情报融合分析。

3.2 民用高端场景

 1. 宽带通信：100G 以太网与 PCIe 4.0 接口支持海量数据传输，适用于 5G 基站信号处理、卫星通信地面站；

2. 测试测量：作为 PCIe 板卡（如 UD PCIe-403），支持算法验证、信号采集回放，适配实验室与工业现场环境。

四、融合技术挑战与解决方案

4.1 核心挑战

1. 通道串扰与噪声抑制：多通道并行工作时，电磁干扰（EMI）与量化噪声影响弱信号检测，尤其在 5GSPS 高采样率下更为突出；

2. 功耗与散热平衡：RFSOC+VU13P 组合功耗密度高，需满足 SOSA rugged 环境（如军工级温度范围）的散热要求；

3. 标准兼容性：需同时适配 SOSA、OpenVPX、VITA 等多重标准，接口定义与时序同步复杂度高。

4.2 解决方案

1. 电磁兼容优化：采用 6U VPX 屏蔽设计，分离模拟 / 数字区域，结合 FMC + 接口的阻抗匹配技术，降低串扰；

2. 散热方案升级：采用 3D 堆叠封装与液冷散热结合，优化 PCB 布局减少热聚集，满足高功耗场景下的温度控制需求；

3. 标准化适配层：在 FPGA 固件中集成 SOSA 接口协议栈，兼容 VITA 46.11 电源管理规范与 IPMI 2.0 通信标准，简化系统集成；

4. 国产化替代：通过全国产化组件选型（如国产 DSP 替代 6678），规避供应链风险，符合国防自主可控要求。

五、技术优势与应用价值

5.1 核心优势

1. 性能领先性：5GSPS 采样率、100G 传输带宽与海量算力组合，满足下一代传感器系统的高性能需求；

2. 标准合规性：完全适配 SOSA 架构的模块化、互连性要求，确保项目采购合规性；

3. 灵活扩展性：支持固件快速切换（双 Flash 设计）、模块热插拔，便于技术升级与维护；

4. 成本优化：基于 COTS（商用现货）组件，降低定制开发成本，缩短交付周期。

5.2 应用价值

1. 现代化：助力xx种协同作战，实现雷达、信号情报系统的一体化部署；

2. 技术迭代加速：模块化设计支持新技术快速插入，延长装备生命周期，降低升级成本；

3. 产业生态赋能：推动国产 FPGA、RFSOC 芯片的产业化应用，完善 SOSA 兼容硬件生态。

六、总结与展望

RFSOC+VU13P 与 SOSA 架构的融合，是xx电子系统向 “模块化、开放化、智能化” 转型的关键路径。该方案通过标准化硬件设计、高性能算力集成与国产化适配，解决了传统系统互操作性差、升级困难、成本高昂等痛点，已在 6U VPX 信号处理板、PCIe 加速卡等产品中得到验证。

6.1 未来发展方向包括

1. 更高性能适配：支持 PCIe 5.0 与 200G 以太网，提升数据传输带宽；

2. 软件定义升级：结合 FACE、SCA 标准，实现硬件抽象与软件模块化；

3. 多芯片集成：采用 3D IC 封装技术，进一步提升系统集成度与散热效率。

该融合技术将持续推动系统的标准化、国产化进程，为多域协同作战提供核心技术支撑。
