一、试验目的

传导干扰测试是为了衡量电子产品或系统从电源端口、信号端口通过电缆向电网或信号网络传输的干扰。

二、主要试验设备及必备条件

根据常用传导干扰测试标准CISPR 11、CISPR 16、CISPR 13、CISPR 15、CISPR 22、EN 55022及汽车传导干扰测试标准CISPR 25的要求，传导干扰测试主要需要如下设备：

① EMI自动测试控制系统（电脑及界面单元）；

② EMI测试接收机；

③ 电源线性阻抗模拟网络（LISN）或称为人工电源网络（AMN），电源阻抗模拟网络是一种耦合去耦电路，主要用来提供纯净的交流或直流电源，并使受试设备干扰不会回馈至电源及PF耦合，同时提供特定的阻抗特性。

④ 电流探头（Current Probe），是利用流过导体的电流产生的磁场被另一线圈感应这一互感的原理制造的，一般用来对信号线进行传导干扰测试。

三、试验方法及试验配置

与辐射发射测试相比，传导干扰测试需要的仪器较少，不过，需要一个2m×2m以上面积的参考接地平面，并超出EUT边界至少0.5m。因为屏蔽室的金属墙面或地板可以作为接地板，所以传导干扰测试通常在屏蔽室内进行。

图2-6是普通电子产品台式设备的电源端口传导干扰测试配置图，LISN实现传导干扰信号的获取和阻抗匹配，再将信号传送至接收机。对于落地式设备，测试时，需将受试设备放置在离地0.1m高的绝缘支撑上。

除电源端口需要进行传导干扰测试外，信号、通信端口也要进行传导干扰测试。信号端口的测试方法，相对比较复杂，有电压法与电流法两种方法可以测试。测试结果分别与标准中的电流限值与电压限值比较，以确定测试是否合格。

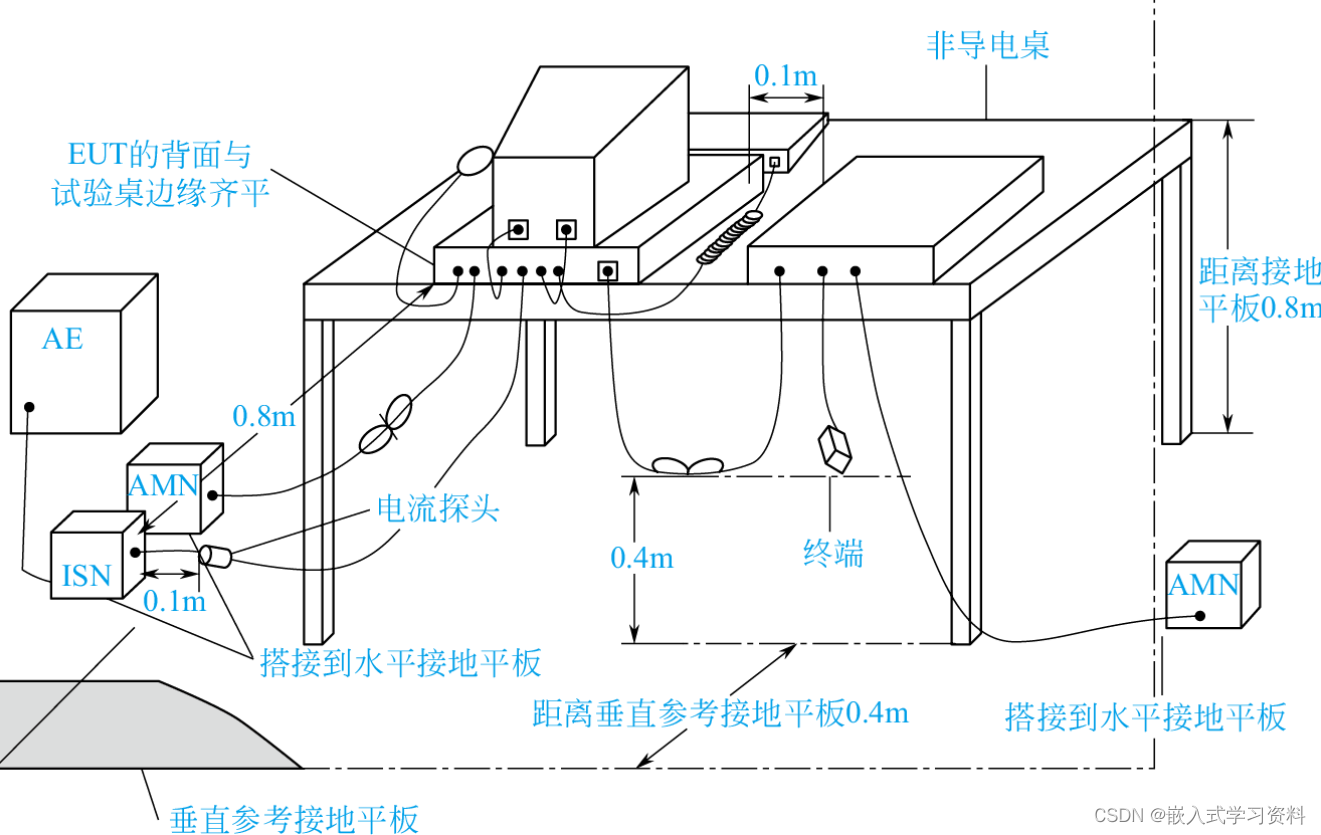

 图2-6 普通电子产品台式设备的电源端口传导干扰测试配置图

四、试验标准限值

试验时，接收机在0.15～30MHz进行扫频测量，并记录下相应频点的最高干扰电平，该电平不得超出一定的限值，该限值标准略有不同；GB /T 9254限值见表2-2。

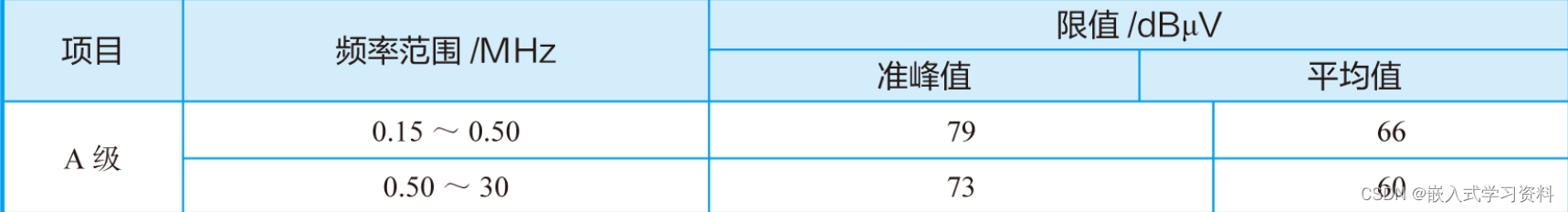

表2-2 传导干扰试验标注限值

 注：1.有过渡频率（0.50MHz）处应采用较低的限值。

2.在0.15～0.50MHz频率范围内，限值随频率的对数呈线性减小。

五、测试案例分析

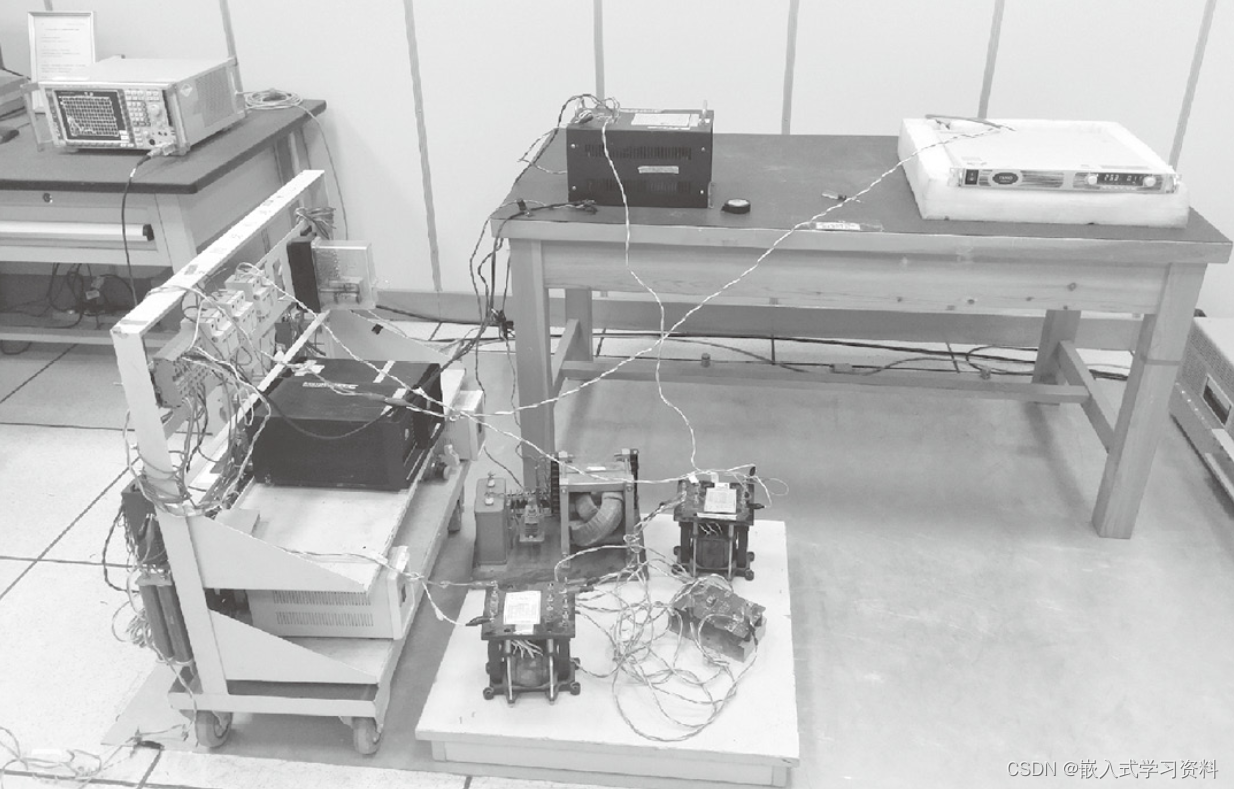

 图2-7为传导干扰试验实际布置图，试验在屏蔽室中进行，这是一个典型的台式设备，受试设备放置在一个0.8m高的木桌上，电源线的走向及超长部分按照GB/T 9254的要求布置，测量采用线性阻抗稳定网络，测量频率为150kHz～30MHz。试验时先对受试设备进行峰值测量，对于接近或超出限制线的频率点应进行准峰值及平均值的单点测量。若受试设备的干扰电平经准峰值、平均值测量后仍超出限制线，则判为不合格。

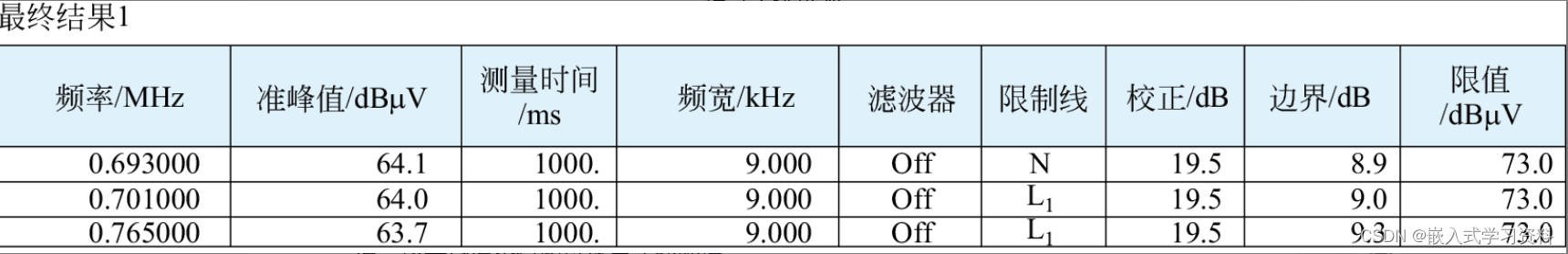

 图2-8为传导干扰测试结果图。图中表格1为准峰值测试数据；表格2为平均值测试数据。图中的粗实线为准峰值A级限值，灰色实线为平均值A级限值，蓝色曲线为实测各个频率点的峰值，灰色曲线为实测各个频率点的平均值。图中蓝色菱形点为读取出的准峰值，该准峰值不得超出粗实线限值；3个灰色菱形点为读取出的平均值，该平均值不得超过灰色实线限值。

 图2-8

 图2-8 传导干扰A级限值测试结果图
