dma 和 cache的一致性

在介绍 cache 一致性之前，先明确一些概念~

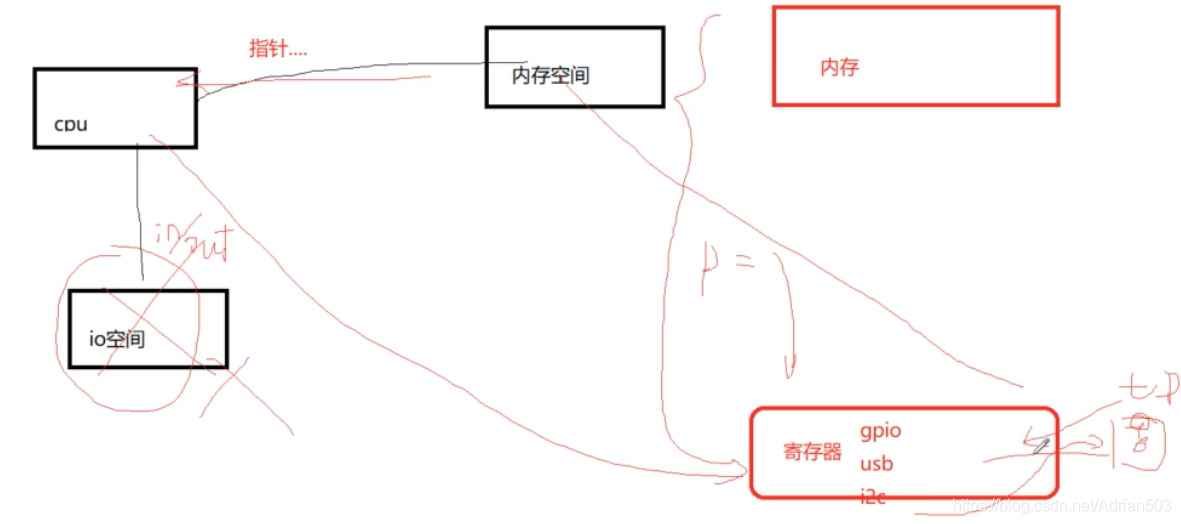

1、之前谈到内存空间的时候，我们知道内存空间包括 内存 和 寄存器空间。

2、CPU  、cache、内存、外设 之间的关系。以及 cache 一致性 是如何导致的

CPU写内存的时候有两种方式：
1. write through: CPU直接写内存，不经过cache。
2. write back: CPU只写到cache中。cache的硬件使用LRU算法将cache里面的内容替换到内存。通常是这种方式。

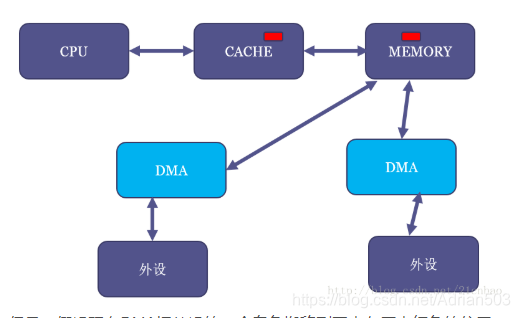

我们假设MEM里面有一块红色的区域，并且CPU读过它，于是红色区域也进CACHE：

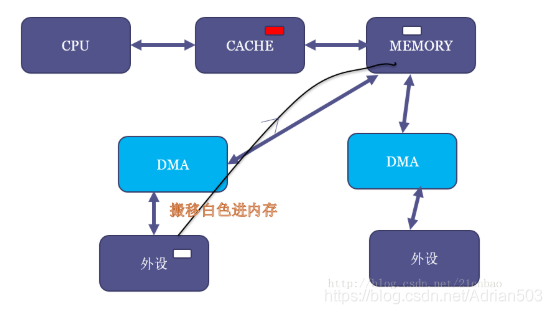

但是，假设现在DMA把外设的一个白色搬移到了内存原本红色的位置：

这个时候，内存虽然白了，CPU读到的却还是红色，因为CACHE命中了，这就出现了cache的不coherent。
当然，如果是CPU写数据到内存，它也只是先写进cache（不一定进了内存），这个时候如果做一个内存到外设的DMA操作，外设可能就得到错误的内存里面的老数据。

所以cache coherent的最简单方法，自然是让CPU访问DMA buffer的时候也不带cache。事实上，缺省情况下，dma_alloc_coherent()申请的内存缺省是进行uncache配置的。

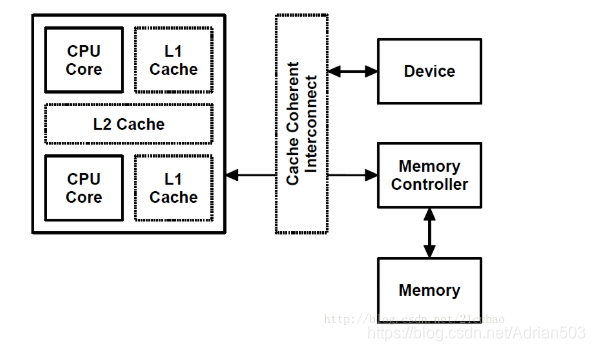

但是，由于现代SoC特别强，这样有一些SoC里面可以用硬件做CPU和外设的cache coherence，如图中的cache coherent interconnect：

这些SoC的厂商就可以把内核的通用实现overwrite掉，变成dma_alloc_coherent()申请的内存也是可以带cache的。这部分还是让大牛Arnd Bergmann童鞋来解释：

来自：https://www.spinics.net/lists/arm-kernel/msg322447.html

Arnd Bergmann：

dma_alloc_coherent() is a wrapper around a device-specific allocator,

based on the dma_map_ops implementation. The default allocator

from arm_dma_ops gives you uncached, buffered memory. It is expected

that the driver uses a barrier (which is implied by readl/writel

but not __raw_readl/__raw_writel or readl_relaxed/writel_relaxed)

to ensure the write buffers are flushed.

If the machine sets arm_coherent_dma_ops rather than arm_dma_ops,

the memory will be cacheable, as it's assumed that the hardware

is set up for cache-coherent DMAs.


当我grep内核源代码的时候，我发现部分SoC确实是这样实现的：

所以 dma_alloc_coherent()申请的内存 也是可以带cache的，这个要看硬件的，看厂商的，不过一般默认是不带cache的。

所以要解决 cache的不一致性 一般有三种方法。

1、一种是硬件方案，例如上面介绍的在SoC中集成了叫做“Cache Coherent interconnect”的硬件，它可以做到让DMA踏到CPU的cache或者帮忙做cache的刷新。这样的话，dma_alloc_coherent()申请的内存就没必要是非cache的了。

2、一种是软件上禁用 cache (kernel 机制 ------ 一致性映射)

3、一种是 DMA Streaming Mapping (kernel 机制 ------ 流式映射)

下面主要介绍一下后面两种情况~

工程中一般有两种情况，会导致 cache的不一致性，不过kernel都有对应的机制。

（1）操作寄存器地址空间。

寄存器是CPU与外设交流的接口，有些状态寄存器是由外设根据自身状态进行改变，这个操作对CPU是不透明的。有可能这次CPU读入该状态寄存器，下次再读时，该状态寄存器已经变了，但是CPU还是读取的cache中缓存的值。但是寄存器操作在kernel中是必须保证一致的，这是kernel控制外设的基础，IO空间通过ioremap进行映射到内核空间。ioremap在映射寄存器地址时页表是配置为uncached的。数据不走cache，直接由地址空间中读取。保证了数据一致性。

这种情况kernel已经保证了data的一致性，应用场景简单。

（2）DMA申请的内存空间。

DMA操作对于CPU来说也是不透明的，DMA导致内存中数据更新，对于CPU来说是完全不可见的。反之亦然，CPU写入数据到DMA缓冲区，其实是写到了cache，这时启动DMA，操作DDR中的数据并不是CPU真正想要操作的。

这种情况是，CPU 和DMA 都可以异步的对mem 进行操作，导致data不一致性。

对于cpu 和 dma 都能访问的mem ，kernel有专业的管理方式，分为两种：

1. 给DMA申请的内存，禁用 cache ，当然这个是最简单的，不过性能方面是有影响的。

2. 使用过程中，通过flush cache / invalid cache 来保证data 一致性。

通用DMA层主要分为2种类型的DMA映射：

（1）一致性映射，代表函数：

void *dma_alloc_coherent(struct device *dev, size_t size, dma_addr_t *handle, gfp_t gfp);
void dma_free_coherent(struct device *dev, size_t size, void *cpu_addr, dma_addr_t handle);

一般驱动使用多，申请一片uncache mem ，这样无需考虑data 一致性。代码流程：对page property，也就是是kernel页管理的页面属性设置成uncache，在缺页异常填TLB时，该属性就会写到TLB的存储属性域中。保证了dma_alloc_coherent映射的地址空间是uncached的。

dma_alloc_coherent首先对分配到的缓冲区进行cache刷新，之后将该缓冲区的页表修改为uncached，以此来保证之后DMA与CPU操作该块数据的一致性。

对于通常的硬件平台（不带硬件cache 一致性的组件），dma_alloc_coherent 内存操作，CPU 直接操作内存，没有cache 参与。

但是也有例外，有的CPU 很强，dma_alloc_coherent 也是可以申请到 带 cache的内存的。

2.流式DMA映射(DMA Streaming Mapping)，

实际工程中，我们自己写的驱动，当然可以使用 dma_alloc_coherent 申请一致性的内存，但是实际工程中，我们并不能使用dma_alloc_coherent， 我们很难控制内存是自己申请的，举个例子：

dma_addr_t dma_map_single(struct device *dev, void *cpu_addr, size_t size, enum dma_data_direction dir)
void dma_unmap_single(struct device *dev, dma_addr_t handle, size_t size, enum dma_data_direction dir)

void dma_sync_single_for_cpu(struct device *dev, dma_addr_t handle, size_t size, enum dma_data_direction dir)
void dma_sync_single_for_device(struct device *dev, dma_addr_t handle, size_t size, enum dma_data_direction dir)


int dma_map_sg(struct device *, struct scatterlist *, int, enum dma_data_direction);
void dma_unmap_sg(struct device *, struct scatterlist *, int, enum dma_data_direction);

相关接口为 dma_map_sg(), dma_unmap_sg(),dma_map_single(),dma_unmap_single()。
一致性缓存的方式是内核专门申请好一块内存给DMA用。而有时驱动并没这样做，而是让DMA引擎直接在上层传下来的内存里做事情。

例如从协议栈里发下来的一个包，想通过网卡发送出去。
但是协议栈并不知道这个包要往哪里走，因此分配内存的时候并没有特殊对待，这个包所在的内存通常都是可以cache的。传过来的socket的 buffer 并不是你申请的，而且不是 dma_alloc_coherent 申请的一致性内存，这个时候你要把 buffer的内容发出去，或者把收到的报文扔到这个 buffer里面去，那这个时候怎么办呢？

这时，内存在给DMA使用之前，就要调用一次dma_map_sg()或dma_map_single()，取决于你的DMA引擎是否支持聚集散列（DMA scatter-gather），支持就用dma_map_sg()，不支持就用dma_map_single()。DMA用完之后要调用对应的unmap接口。

由于协议栈下来的包的数据有可能还在cache里面，调用dma_map_single()后，CPU就会做一次cache的flush，将cache的数据刷到内存，这样DMA去读内存就读到新的数据了。

dma_map_single （做一遍cache的flush ，将cache的内容flush到内存）

dma 发报文 （由于做过flush ,发的就是正确的包）

dma_unmap_single



dma_map_single （做一遍cache的invalid，将cache的内容无效，重新读取内存）

dma 发报文 （由于做过invalid ,收到的就是正确的包）

dma_unmap_single


dma_map_single 是有一个方向的参数的，来决定是invalid 还是 flush

注意，在map的时候要指定一个参数，来指明数据的方向是从外设到内存还是从内存到外设：
从内存到外设：CPU会做cache的flush操作，将cache中新的数据刷到内存。
从外设到内存：CPU将cache置无效 invalidate，这样CPU读的时候不命中，就会从内存去读新的数据。

(CPU读取cache 都是自动硬件完成的，软件不能干预，但是可以控制cache，可以invalid 可以 flush)

还要注意，这几个接口都是一次性的，每次操作数据都要调用一次map和unmap。并且在map期间，CPU不能去操作这段内存，因此如果CPU去写，就又不一致了。
同样的，dma_map_sg()和dma_map_single()的后端实现也都是和硬件特性相关。

其他方式
上面说的是常规DMA，有些SoC可以用硬件做CPU和外设的cache coherence，例如在SoC中集成了叫做“Cache Coherent interconnect”的硬件，它可以做到让DMA踏到CPU的cache或者帮忙做cache的刷新。这样的话，dma_alloc_coherent()申请的内存就没必要是非cache的了。


番外篇

我们在思维上，一定要想到 dma_alloc_coherent 的接口，只是一个前端，它具体的实现是和硬件有关系的，是和平台有关系的。

(1) 下面的例子是 CPU 内部有 保证 cache 一致性的组件，所以dma_alloc_coherent 也是可以申请到 带 cache的内存的。

(2) DMA scatter-gather (DMA引擎是否支持聚集散列) -- 不需要物理内存连续 ，流式映射。

DMA scatter-gather (DMA引擎是否支持聚集散列)

Scatter：离散（不连续）

Gather：聚合 （连续）

这个时候 DMA的内存就可以是物理不连续的了，可以将 连续的内存中的数据 搬移 到 不连续的内存。 可以将不连续的内存 搬移到 连续的内存。

硬件上可以连续传送多个buffer ，不需要物理内存的连续。

这个时候，如果要进行流式映射，要用到 dma_map_sg() , 会将 多个不连续的 内存，都从 cache 上 flush一下，或者 invalid cache。

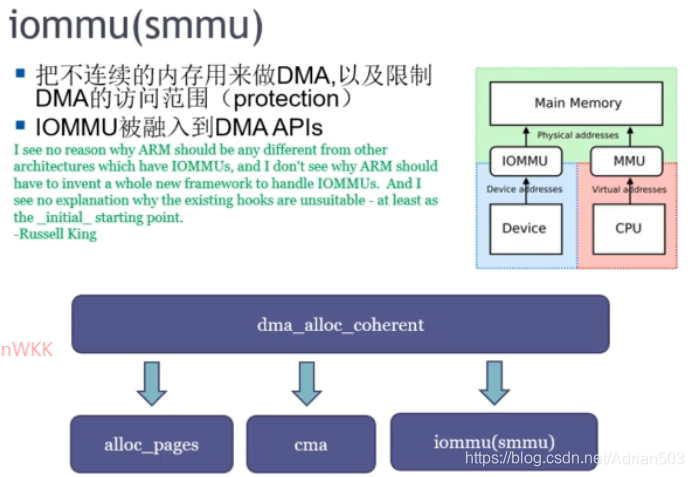

(3) 带 MMU 的 DMA引擎 （叫IOMMU 或者 SMMU）

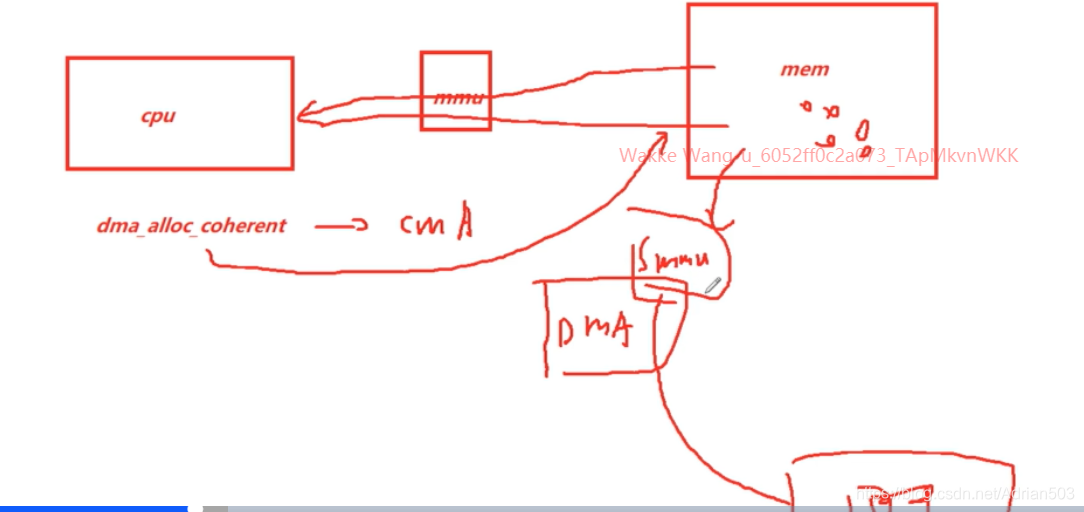

dma_alloc_coherent 只是一个前端，后端直接可以跟 buddy 要内存，也可以跟CMA要内存，也可以通过 IOMMU / SMMU。

IOMMU 或者 SMMU 会 将不连续的物理地址，通过页表映射的方式，统一变成虚拟地址连续的地址，然后给到DMA使用。

这些都是硬件来做的。所以  dma_alloc_coherent 申请到的物理内存是可以不连续的。

具体的dma的使用，可参考一下：

Documentation/Dmaengine.txt

Documentation/DMA-API-HOWTO.txt

Documentation/DMA-API

drivers/dma/dmatest.c
