泰克示波器MSO5104技术参数介绍

当前设计对数据速率和定时余量提出更严格的要求，这需要示波器具备杰出的信号采集性能和分析功能。 泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功能，这些功能均可供您随时享用。 就在示波器上运行基于 Windows® 的分析软件。 只需单击可视触发，即可轻松捕获复杂的信号。 MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。

主要性能指标

• 2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号

• 一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率

• MultiView zoom™ 高达 250 M 点记录长度

• >FastAcq™ 采集技术，>250,000 wfm/s 的最大波形捕获速率

• FastFrame™ 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率

• 标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽

• 使用 HiRes 采样时垂直分辨率 >11 位

• 用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度

主要特点分析

• Wave inspector® 控制功能，轻松导航和自动搜索波形数据

• 高级触发套件，标配可视触发和搜索

• 53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析

• 波形直方图、眼图、TIE（抖动/定时）测量和分析

• 使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算

• 选配内存分析、高级抖动、串行数据、功率和宽带 RF

主要协议特点

• 中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选项

• 低速 (<10 Mb/s) 总线的触发和解码选项

• USB2.0、以太网、USB 电源、MOST、BroadR-Reach 的一致性测试选项

• 在通信、计算和视频标配上进行模板测试

混合信号设计和分析（MSO 系列）

• 16 条数字通道（用户可升级）

• MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps 的精细定时分辨率

• 并行总线自动触发、解码和搜索

• 每条通道单独设置门限

查看性能差异

凭借高达 2 GHz 的模拟带宽和高达 10 GS/s 的采样率，MSO/DPO5000B 系列确保您拥有捕获具有最佳信号保真度和分辨率的波形所需的性能，以便查看微小的波形细节。

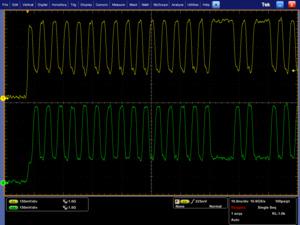

性能 - 利用高达 2 GHz 的带宽和高达 10 GS/s 的采样率，捕获带有真正保真度和 100 ps 分辨率的 USB2.0 480 Mb/s 差分信号。

准确的高速探测技术

每台 MSO/DPO5000 系列示波器都标配多只 TPP 系列探头，提供了高达 1 GHz 的模拟带宽和 <4 pF 的电容负荷。 超低电容负荷最大限度地降低了对电路的负面影响，可以更有效地支持更长的地线。 此外，由于探头带宽与示波器带宽相匹配，您可以查看信号中的高频成分，这对高速应用至关重要。 TPP 系列无源电压探头提供了通用探头的所有优势，如动态范围高、连接选项灵活、机械设计坚固可靠，同时提供了有源探头的性能。

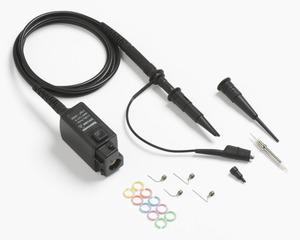

探头 - 带宽高达 1 GHz，电容负荷 <4 pF，其提供的有源探头性能比其他中量程示波器所含的无源探头更胜一筹。

快速发现

如果想调试设计问题，首先必须知道存在问题。 每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。 MSO/DPO5000B 系列提供业内最完整的捕获和隔离事件功能，可以快速地深入地分析设备真实的工作状况。 泰克专有的 FastAcq™ 技术提供了快速波形捕获功能，每秒可以捕获超过 250,000 个波形，您可以在几秒钟内看到毛刺和其它偶发瞬态信号，揭示被测设备出现问题的真正原因。 带有颜色辉度等级的数字荧光显示器通过在信号区域的不同辉度，来显示信号活动的历史信息，从而以可视方式显示异常事件的发生频次。

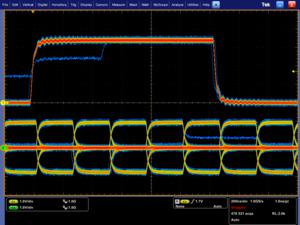

发现 – 快速波形捕获速率（超过 250,000 wfm/s），最大限度地提高捕获难检毛刺和其它偶发事件的概率。

高垂直分辨率

如果测量要求在捕获高幅值信号的同时查看更微小的信号细节，则可利用 MSO/DPO5000B 灵活的采集功能，捕获感兴趣的信号，并消除不必要噪声的影响。 采用 HiRes，采集垂直分辨率可增至 11 位，并减少信号噪声。 此外，还可以使用通道输入滤波器或应用各种 DSP 滤波器，进一步提升信号保真度。

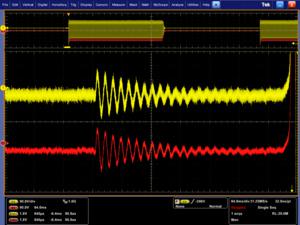

捕获 - HiRes 采集 - 垂直分辨率增至 >11 位并消除 650 V Pk-Pk 信号上的噪声，无论是否应用低通滤波器，都可以查看低于 1 V Pk-Pk 时更微小的信号细节。
