手机锂电池设计要点

手机锂电池设计要点
作者：AirCity 2019.12.1
Aircity007@sina.com 本文所有权归作者Aircity所有

大部分手机用的都是锂离子聚合物电池，这个材料体系已经存在多年。在设计手机的电池时，有一些知识点需要掌握。

• 锂电池在每个充放电循环后，厚度都会略有增加。因此手机内部需要预留电池的膨胀空间，通常是厚度的8%。如果没有这个空间，电池膨胀后将被挤压，有起火风险。这个8%的数据是在电池充放电500次后得到的最大值，常见的锂离子聚合物电池都是这个水平。

• 能量密度是电池总能量÷电池体积。电池总能量通常会印在电池本体上，单位是Wh。

• 电池厂家需要提供电量衰减标准，以保证电池在储存时间内衰减不至于很大。具体标准为电芯电池无漏液、膨胀、外观正常；电芯、电池出货态室温存储1个月内放电量≥100%*Cmin，3个月内放电量≥98%*Cmin，半年内放电量≥95%*Cmin，一年内放电量≥90%*Cmin。

• 手机电池的自放电速率通常是2mV/天。

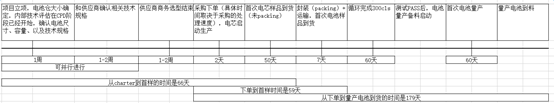

• 电池的开发周期通常2个月，如下：


• 电池的过放保护电压由电池保护IC决定，通常是2.5V。

• 电池电量降低，内阻变大，特别是低温时，DCR相对比较大，甚至高达400mohm。此时大电流很容易引起关机。因此需要尽量降低电池走线的阻抗。

• 普通电池的充电电流通常是电池容量的二分之一。比如一个800mAh的电池，最大充电电流是400mA。如果超过这个值，电池内部容易出现析锂现象，加速电池容量衰减，甚至引起臌胀。
