手机触摸屏扫描信号实测波形
作者：AirCity 2019.12.4
Aircity007@sina.com 本文所有权归作者Aircity所有

今天遇到了一个问题，新项目的LCD/TP模组，用的是国产TP IC，发现亮屏时，对GSM900频段有很大的干扰。这个现象在之前项目上没有遇到过。之前项目用的是墩太的TP IC。

当然并不是说国产IC不好，可能是这个新模组的TP驱动设置的扫描频率等不太合理导致的，调整一下即可。
我在屏幕上放一个硬币，TP IC发出的信号将被硬币感应，用示波器探头接触硬币，可以测到TP IC的扫描波形.

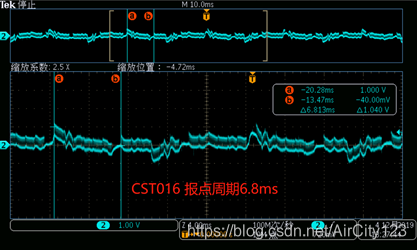

报点率：FT3267是90Hz，CST716是147Hz。
报点率是TP IC向CPU上报触摸屏位置的速率，通常都在80Hz左右。这个国产IC的报点率设置太高了,需要调整。
在这里插入图片描述
在这里插入图片描述

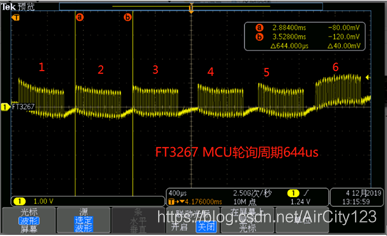

MCU处理周期：FT3267是644us，CST016是980us。
这个周期由TP IC内部的MCU决定，这个周期越小，说明MCU处理能力越强。通常设置为650us左右，在一个报点周期内，MCU处理6次。
在这里插入图片描述
