三极管BTJ与场效应管FET

作者：AirCity 2020.2.3
Aircity007@sina.com 本文所有权归作者Aircity所有

1 BJT

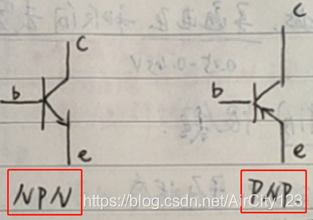

BJT是Bipolar Junction Transistor的缩写，也即是双极性晶体管。从名字上看，BTJ就是有两个PN结组成。BJT有两种类型：NPN和PNP，其中NPN最常用，两者的表示符号如下图。

BJT是电流控制器件，下文以NPN为例，介绍BJT的放大原理。文中会用二极管的“多子”和“少子”的概念，参见文章《原创 我理解的二极管（PN结，TVS，稳压管）工作原理》。

1.1 三极管的工作原理

如下图，我们可以把NPN看做是两个背靠背的二极管相连。其中e区重掺杂，b区很薄，集电结比发射结大。

在放大状态下，be正偏，e区的电子穿过发射结流向b区。由于b区很薄，只能接受一小部分电子，形成电流Ibn。另一大部分电子穿过b区，直接到达发射结，并在反偏电压作用下到达c区，形成电流Icn，Icn/Ibn=β，这个值很大，这就是三极管放大原理的精髓所在。
