根据DDR4规格书计算VDD和VDDQ的电流,需要结合其工作模式、时序参数和规格书中的电流参数(IDD值)。以下是具体方法和步骤:

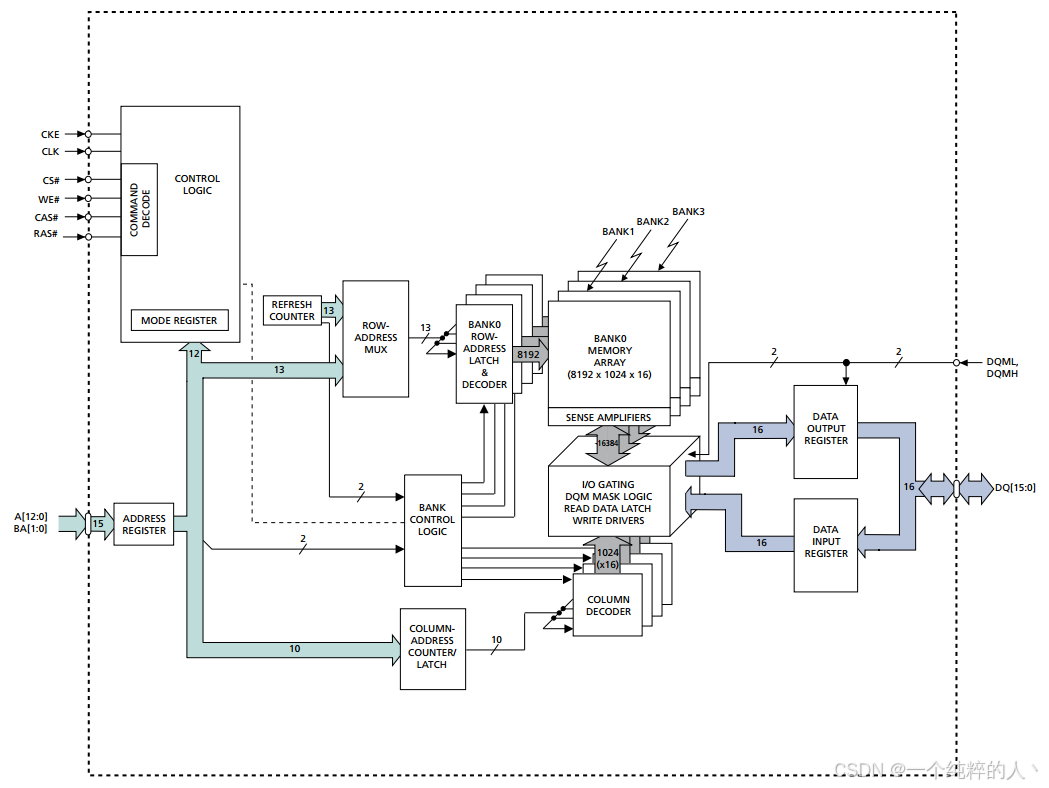

一、VDD与VDDQ的定义及电流来源
- VDD:核心供电电压(1.2V),为DDR4芯片的逻辑电路和存储单元供电。
- VDDQ:I/O供电电压(1.2V),专用于数据总线(DQ/DQS)的驱动电路。
- 电流来源:
- VDD电流:主要来自芯片内部逻辑操作(如激活、刷新、预充电等)的功耗。
- VDDQ电流:主要来自数据总线(DQ/DQS)的驱动与接收操作,尤其是高频读写时的动态功耗。
二、关键电流参数(IDD值)
规格书中通常提供以下关键电流参数(以某型号DDR4为例):
参数 | 描述 | 典型值(mA) |
IDD0 | 激活状态下的平均电流(所有Bank激活,无读写操作) | 100~200 |
IDD2P | 预充电状态下的低功耗电流(CKE低电平) | 20~50 |
IDD3N | 激活待机状态电流(CKE有效,无读写操作) | 50~100 |
IDD4R | 读操作时的附加电流 | 30~80 |
IDD4W | 写操作时的附加电流 | 30~80 |
IDD5 | 自动刷新电流 | 150~300 |
三、电流计算步骤
3.1 确定工作模式占比
根据应用场景统计各工作模式的时间占比:
- 激活状态(Active):占周期时间的百分比(如30%)。
- 读写操作(Read/Write):读写操作占激活时间的比例(如50%)。
- 刷新(Refresh):自动刷新周期占比(通常
3.2 计算VDD电流(I_VDD)
VDD的总电流由以下公式估算:
- 示例:
- 假设单颗DDR4的IDD0=150mA(激活状态)、IDD3N=60mA(激活待机)、IDD5=200mA(刷新),激活占比30%,刷新占比0.5%。
- 平均电流 = ( (150 * 0.3) + (60 * 0.695) + (200 * 0.005) = 45 + 41.7 + 1 = 87.7mA )。
3.3 计算VDDQ电流(I_VDDQ)
VDDQ的电流主要与数据总线操作相关,公式为:
- 示例:
- 若IDD4R=50mA(读操作)、IDD4W=60mA(写操作),读写各占激活时间的50%。
- 平均电流 = ( (50 \times 0.5 + 60 \times 0.5) \times 0.3 = 55 \times 0.3 = 16.5mA )。
3.4 总电流与功耗验证
总电流:( I_{VDD} + I_{VDDQ} = 87.7 + 16.5 = 104.2mA )(单颗芯片)。
功耗验证:
- VDD功耗 = ( 1.2V \times 87.7mA = 105.24mW )。
- VDDQ功耗 = ( 1.2V \times 16.5mA = 19.8mW )。
四、注意事项
- 动态负载影响:高频读写时,VDDQ电流可能显著增加(需结合规格书的AC开关电流参数)。
- 多芯片并联:多颗DDR4并联时,总电流需乘以芯片数量,但需考虑电源网络的负载均衡和压降。
- 温度系数:高温环境下IDD值可能上升10%~20%,需预留余量。
- 参考设计验证:建议通过仿真工具(如HyperLynx)或实际测量验证计算结果。
五、典型应用场景的电流范围
场景 | VDD电流(单颗) | VDDQ电流(单颗) |
低负载待机 | 20~50mA | |
中等读写 | 50~100mA | 10~30mA |
高负载满带宽 | 100~200mA | 30~80mA |
总结
通过规格书中的IDD参数结合工作模式占比,可准确计算VDD和VDDQ的电流。实际设计时需综合考虑动态负载、温度影响和多芯片扩展,并优先参考规格书中的“Typical/Maximum Current”表格。
