RS485工业级超高频读卡器|读写器|读写头CK-UR08-A01和PLC组网及多机通信接线图使用说明

工业级超高频读卡器|读写器|读写头CK-UR08-A01是一款基于RS485、MODBUS通信协议，工作频率为13.56MHZ的超高频UHF读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载多台CK-UR08-A01。

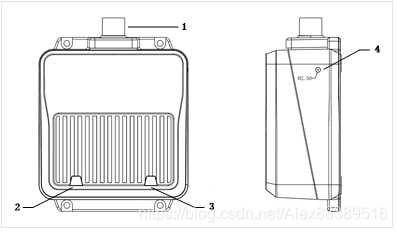

图 1 读卡器外部电气图示

1  读卡器电缆接头--M12，A-coded，5 PIN公头

2  电源指示灯/更新指示灯

3  RFID状态指示灯

4  外壳接地端

工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​的LED指示灯：

LED指示灯相关说明如下：

表 1 指示灯状态说明

指示灯	颜色	状态	指示内容
电源指示灯/更新指示灯	绿灯	常亮	连接到电源，读卡器工作中
		闪烁	固件更新中
RFID状态指示灯	绿灯	常亮	检测到有效RFID标签

​​​​​​​工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​的接线说明：

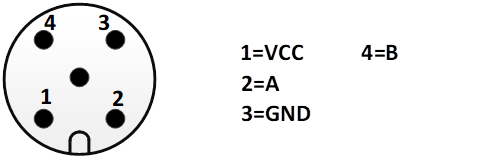

CK-UR08-A01接线端子定义如下：

图 2 CK-UR08-A01接线端子定义

CK-UR08-A01:

表 2、 CK-UR08-A01端子说明

接线端子序号	接口	说明
1	VCC	读卡器电源24V
2	A	RS485通信口A线
3	GND	读卡器0V
4	B	RS485通信口B线​​​​​​​

工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​和PLC组网：

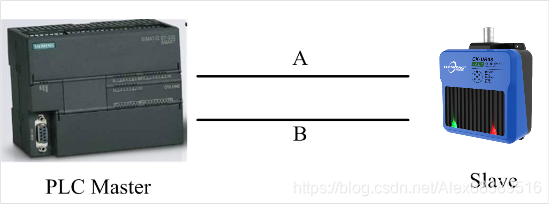

CK-UR08-A01单机工作时，接线如下：

图 3 CK-UR08-A01单机通信

​​​​​​​工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​多机通信接线图

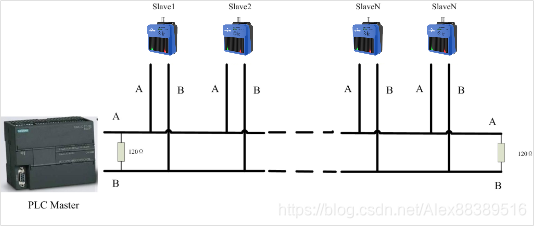

CK-UR08-A01支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：

图 4 CK-UR08-A01多机通信

​​​​​​​工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​通信电缆选择

为了提高通信可靠性和系统的EMI性能，用户可选择带屏蔽的双绞线做为通信电缆，或者选用RS485通信专用电缆。

​​​​​​​工业级超高频读卡器|读写器|读写头CK-UR08-A01​​​​​​​通信距离与波特率关系

当使用0.56mm（24AWG）双绞线布线时，根据波特率的不同，最大传输距离理论值如下表：

表 3 波特率与通信距离关系表

波特率	最大传输距离
4800Bps	1200米
9600Bps	800米
19200Bps	600米

更多关于RS485工业级超高频读卡器|读写器|读写头CK-UR08-A01和PLC组网及多机通信接线图使用说明，华翔天诚科技欢迎您的交流！
