CK-S650-PA60S半导体专用读写器|读写头与绿联RS232串口转接头联机测试说明

CK-S650-PA60S半导体专用读写器|读写头是一款国产替代欧姆龙V640系列，支持德州仪器公司(TI)制造的RI-TRP-DR2B、RI-TRP-WR2B-40低频玻璃管标签|射频标签读写，广泛应用半导体硅片盒、晶圆盒、花篮等RFID插件识别与产品追溯领域。

CK-S650-PA60S半导体专用读写器|读写头支持标准工业半导体体HSMS、ModbusTCP协议、SECS协议和ModbusRTU协议，同时还支持1和N协议，方便用户应用到半导体加工控制器或PLC等系统中。设备外置了三个模式开关选择器，方便用户直接设置工作模式、通信速率以及设备地址。读卡器集成了射频部分通讯协议，用户只需通过通讯接口发送和接收数据便可完成标签的读写操作，无需理会复杂的射频通讯协议。

本文介CK-S650-PA60S半导体专用读写器与绿联RS232串口转接头联机测试方法。

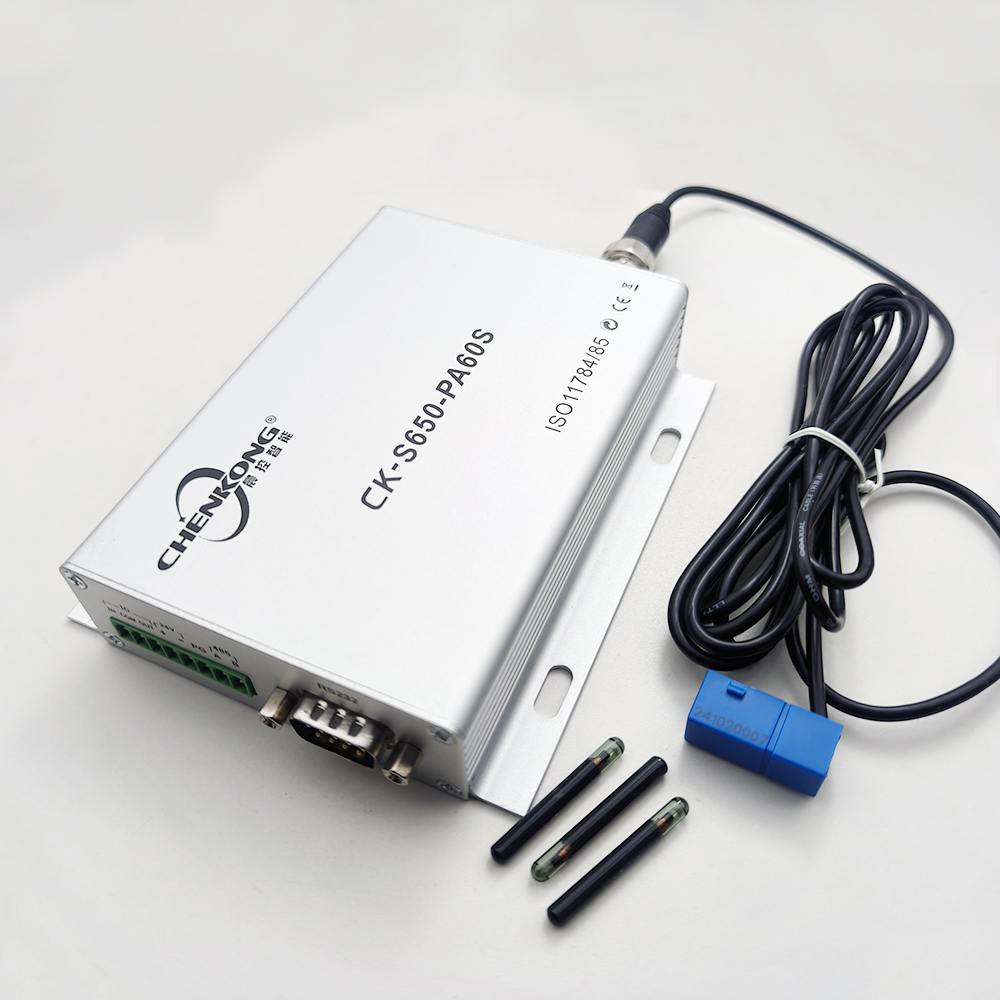

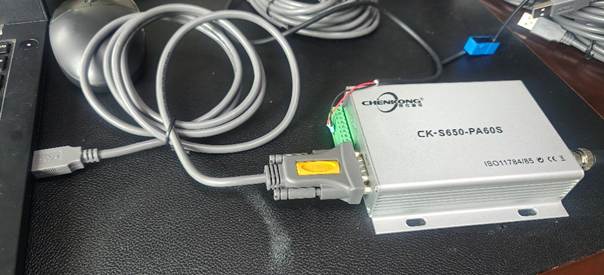

1、将绿联RS232串口线（母头）联机电脑和CK-S650-PA60S读写器，并给读写器接上电源和读头，并使用一颗TI 40低频玻璃管标签，如下图：

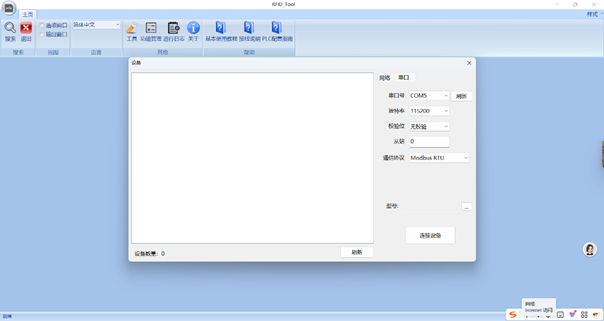

2、点击”RFID TOOL”工具，进入配置界面，如下图

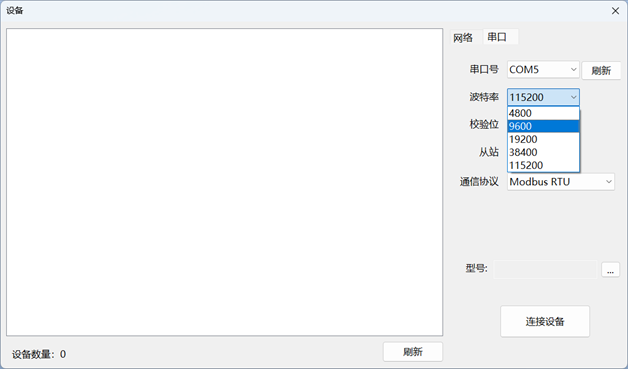

3、设备和读写器联机电脑成功，会自动显示串口号，我们选择波特率：9600，如下图

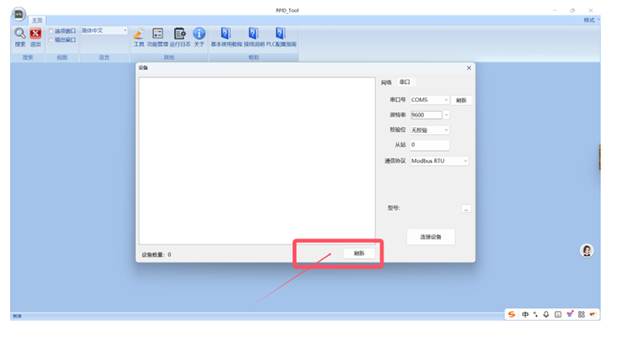

4、点击“刷新”按钮，如下图

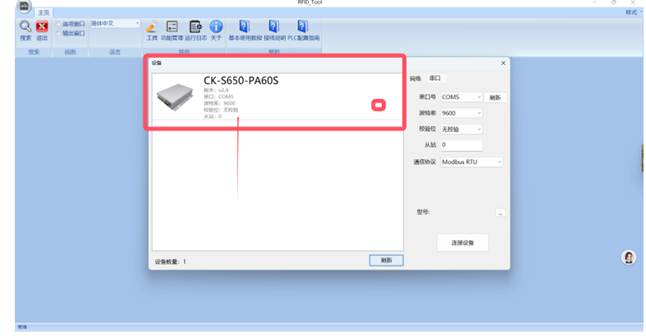

5、刷新后， 界面会显示设备信息，如下图

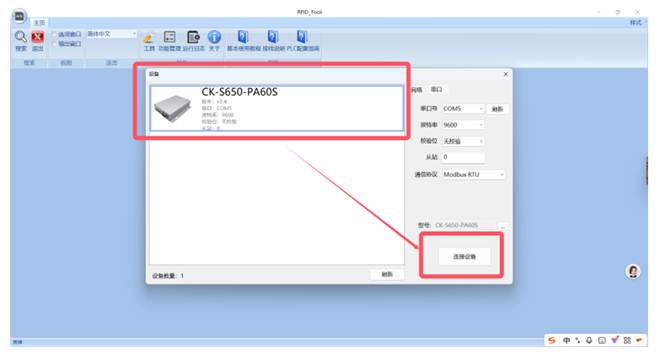

6、选择对应设备，并点击“连接设备”按钮，实现读写设备与PC联机，如下图

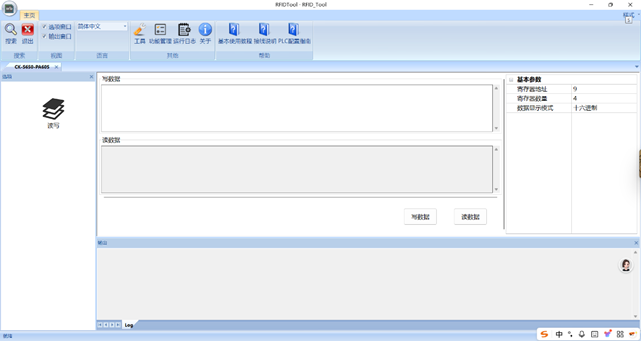

7、联机成功后，进入读写卡测试界面如下图

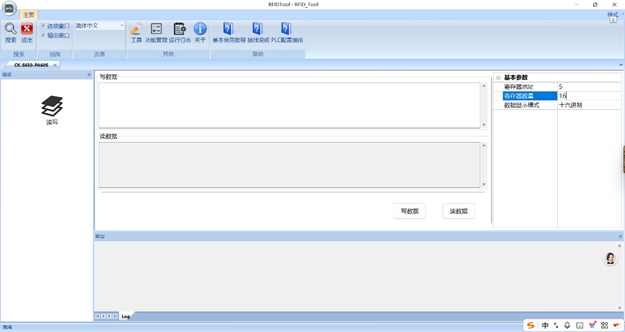

8、将寄存地址改为5，寄存器数量可不改，本案例改为16，如下图

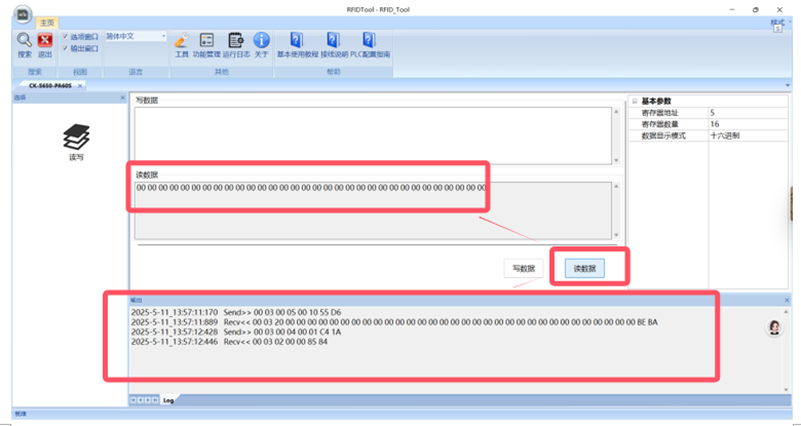

9、将TI40 玻璃管标签放置在读头前，点击“读数据”，即可读取出TI40 玻璃管标签的数据，如下图。

以上即实现了CK-S650-PA60S半导体专用读写器|读写头与绿联RS232串口转接头联机。
