串口高频RFID读卡器|读写器T6-AS-00-01读写DESFIRE芯片卡步骤与方法

串口高频RFID读卡器|读写器T6系列是一款13.56MHZ高频可读可写设备，模块自带CPU控制无需二次编程，通过HID人体学输入方式与计算机通讯无需加载任何驱动程序，一体式板载射频天线性能更稳定，非常适合CPU卡支付、充值消费、上位机软件开发。

   本文将重点介绍如何使用T6系列读卡器|读写器如（T6-DU-00-00、T6-DU-00-05 、T6-AU-00-00 、T6-BU-00-00 、T6-EU-00-00 、T6-FU-00-00 、T6-HU-00-00、 T6-PU-00-00、 T6-AB-00-00、 T6-DS-00-00、 T6-AS-00-00、T6-AS-00-01、 T6-BS-00-00、 T6-ES-00-00 、T6-FS-00-00 、T6-HS-00-00 、T6-PS-00-00）读写DESFIRE芯片卡步骤与方法。

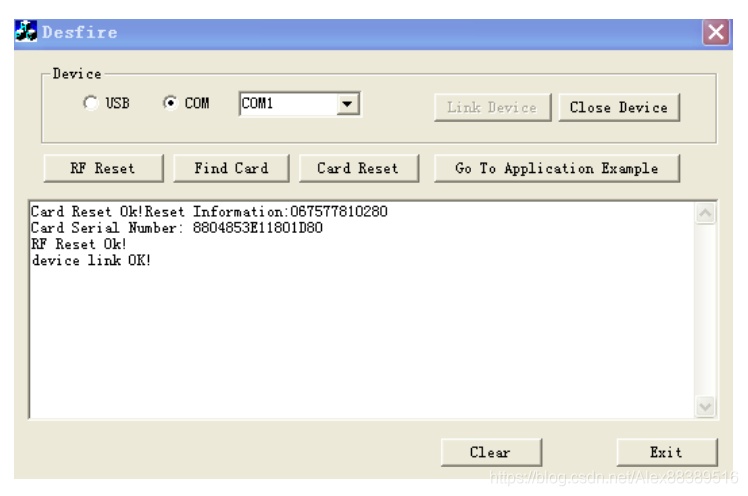

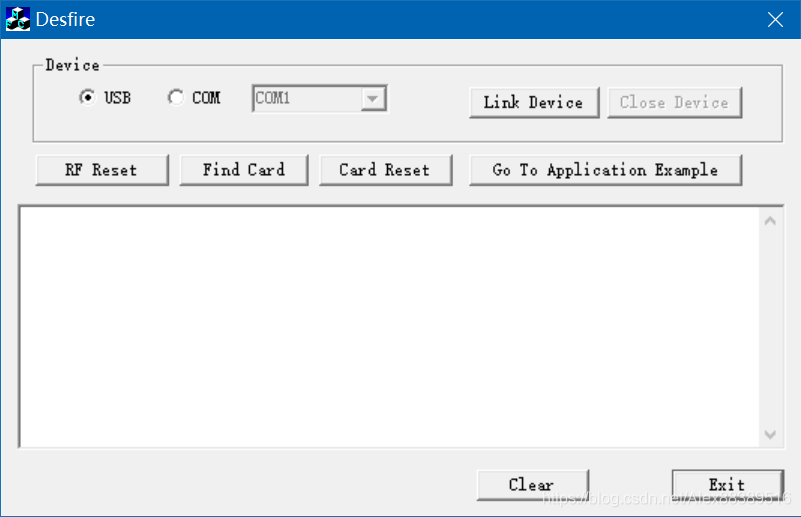

打开程序后，选择适当的端口，通过 “link device”打开端口，然后依次点击“RF Reset”->”Find Card”->”Card Reset”->”Go To Application Example”

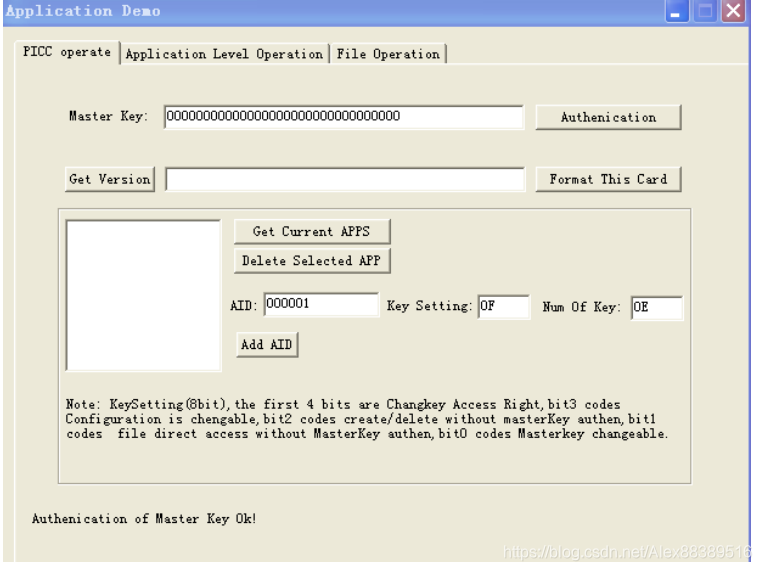

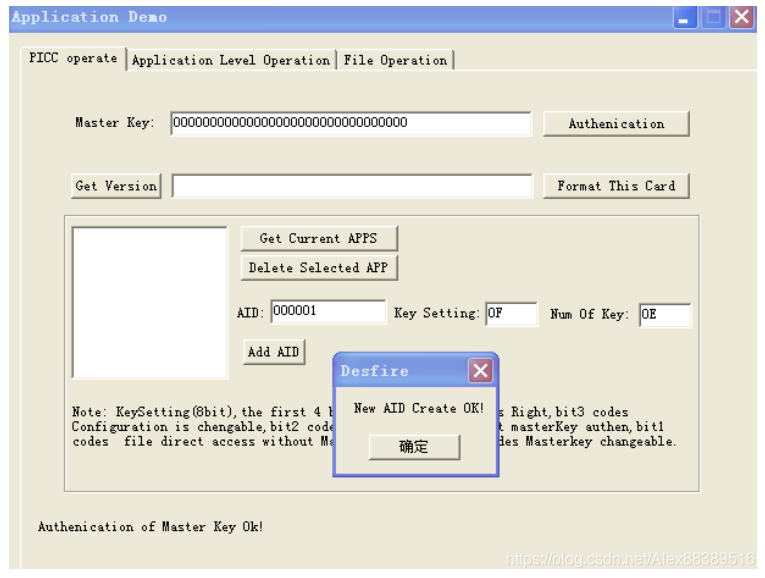

在打开的另一个界面中，首先验证主控密钥

验证密钥成功后，通过设置 AID，Key Settting, Num of key 参数（这里选择默认即可），最 后点击”Add AID”来增加一个应用

创建文件

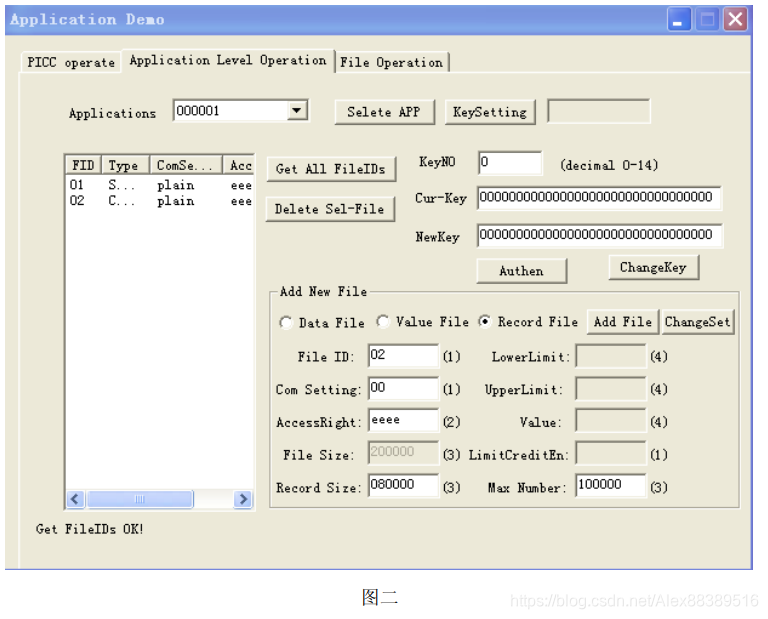

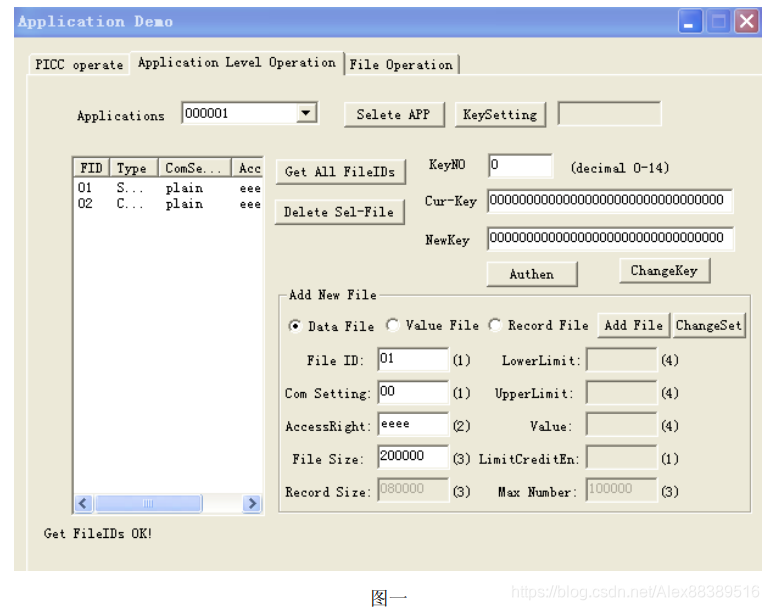

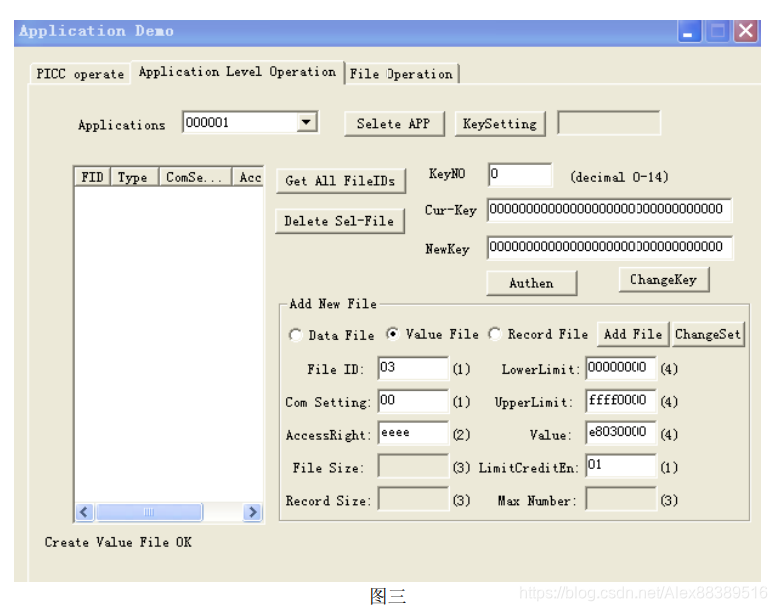

 上面 3 个图示中，分别显示了如何创建二进制文件、循环记录文件、以及值文件的设置示例。

参数说明： File ID: 文件标识号. 如 01,02…

Com Setting: 其实是 communication setting, 传输方式的设置 00: 明文数据格式传输, 01:MAC 码校验方式，03：DES/3DES 加密方式传输

AccessRight: 访问方式. 0~13 代表要验证对应的密码，0xE 自由访问，

4 个位分别代表：

可读可写权限 （ReadData，WriteData，GetValue，Debit，LimitedCredit， Credit）

修改访问权限

读权限 （ReadData，GetValue，Debit）

写权限 （WriteData Debit，LimitedCredit）

其他参数： 这里仅说明一点，这里要填入的参数是采用低位在前，高位在后的方式。例如，100000（看 图二），表示总共有 16 条记录，200000（图一），表示文件大小为 32 个字节。

 读写二进制文件：

二进制文件的操作比较简单，在文件一览框中选择要操作的二进制文件，就可以在二进制文 件工作区进行读写操作了。

读写循环记录文件：

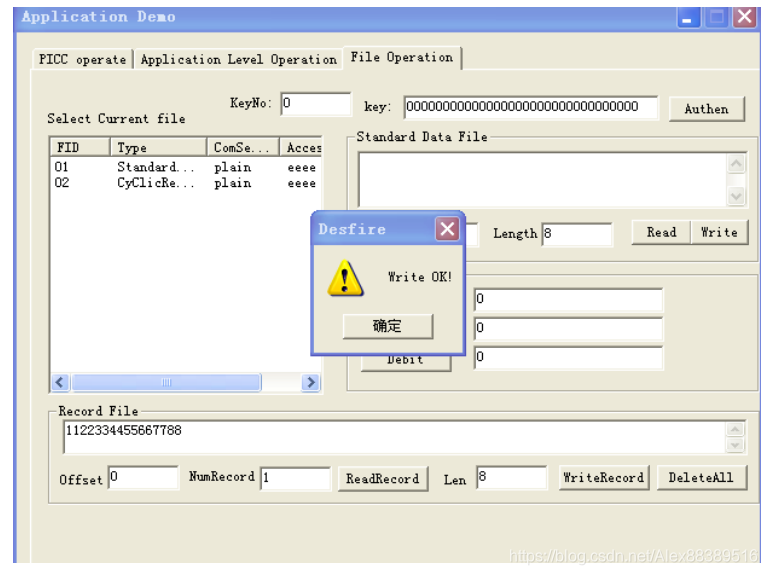

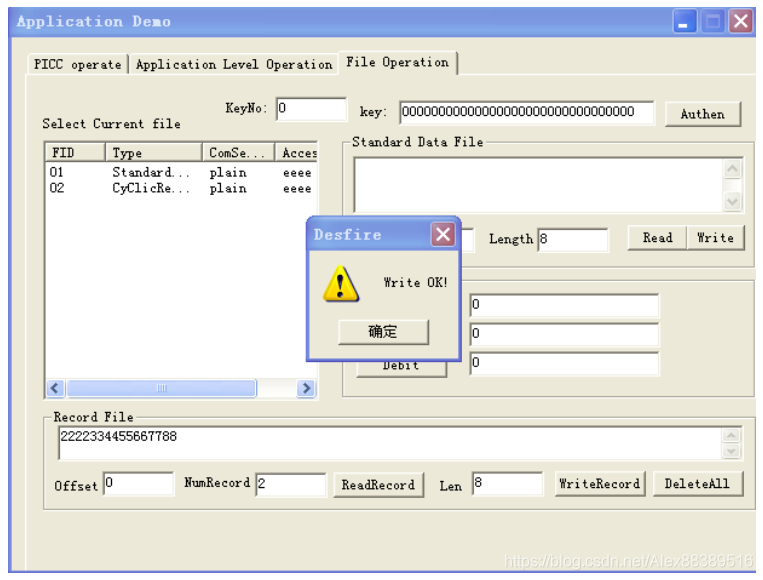

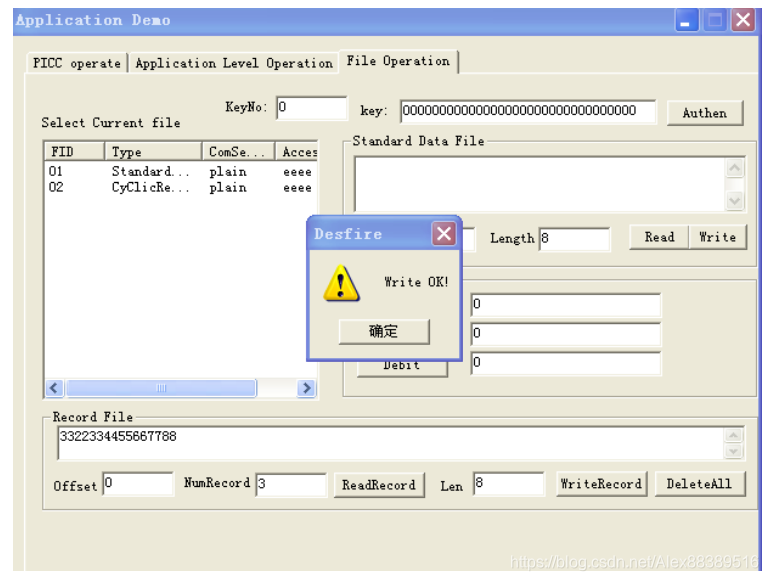

在写记录的时候，偏移地址设为 0，NumRecord 按次序递增值，这样每条记录将会被记录下 来，NumRecord 值越大，该条记录越靠前。

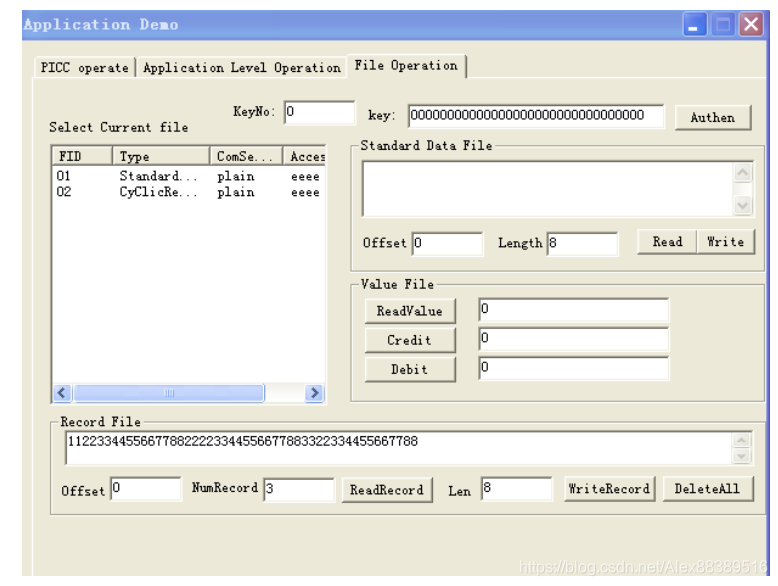

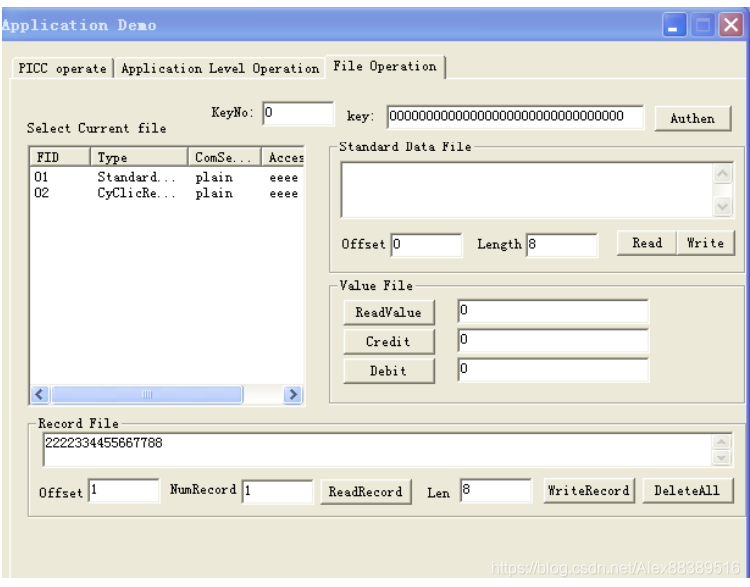

以下开始读的情况： 保持偏移值不变，仅改变 NumRecord 的值，会读到从这个偏移地址开始的 NumRecord 个记 录

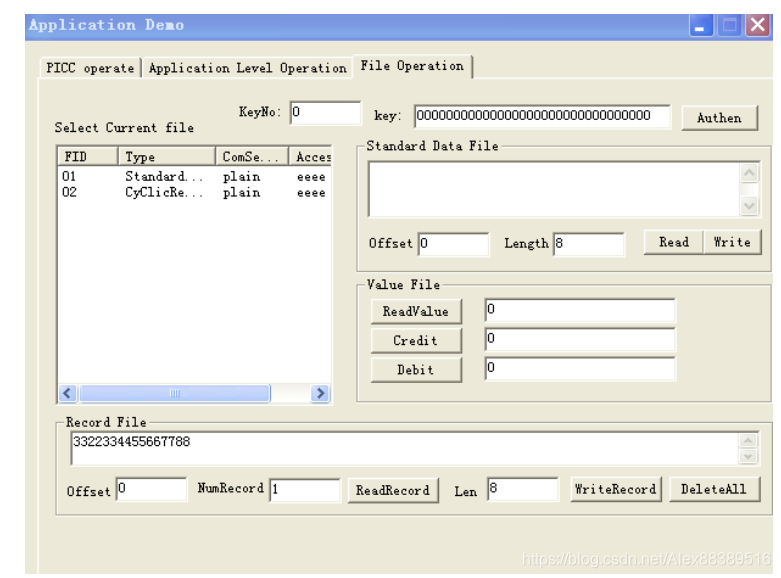

再改一下偏移地址，读从改地址开始的一条记录：

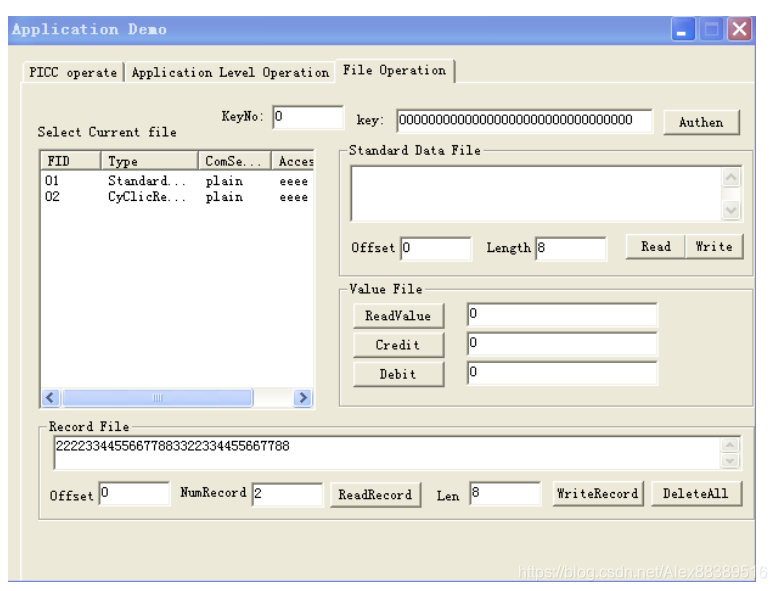

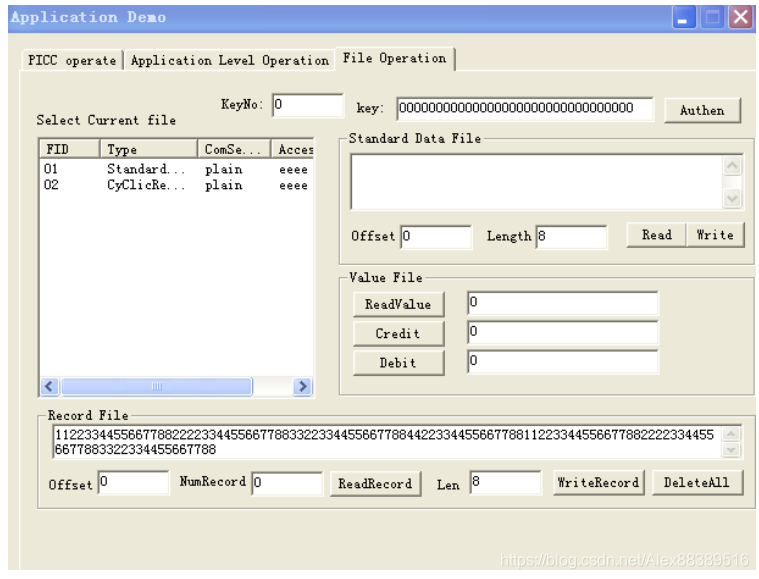

还有读出所有当前该文件中的所有记录的方法，把两个值都设为 0：

 值文件操作：

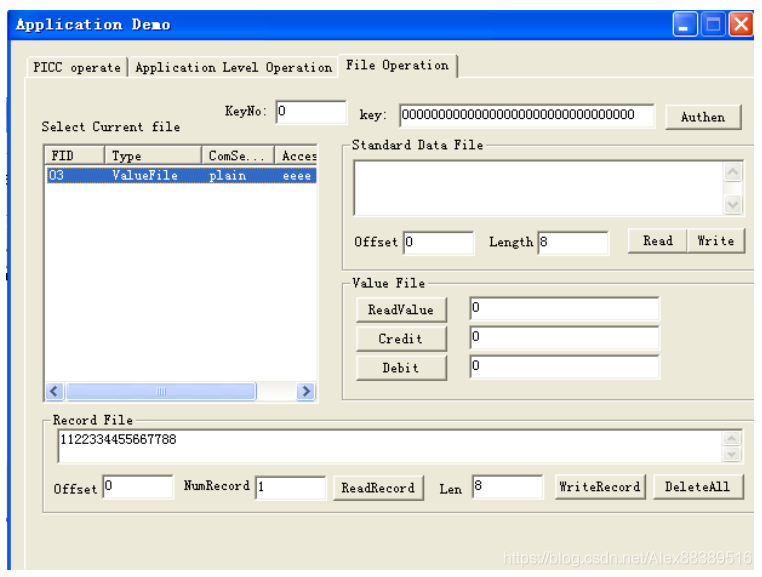

首先在文件一览框中选择对应的文件

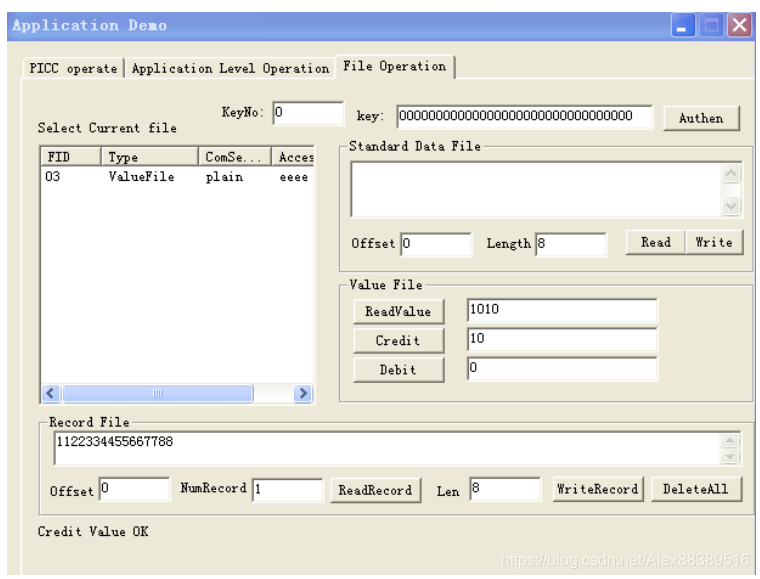

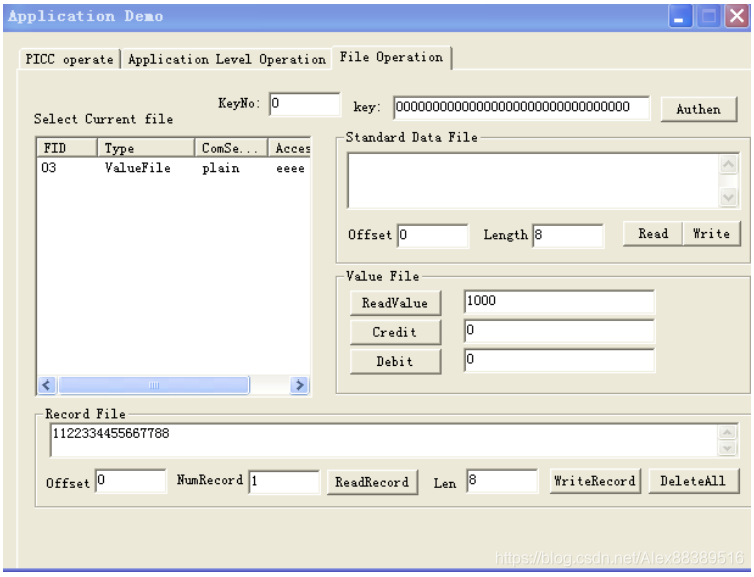

 然后就可以在值操作区进行读、加、减操作了：

 更改密钥设置

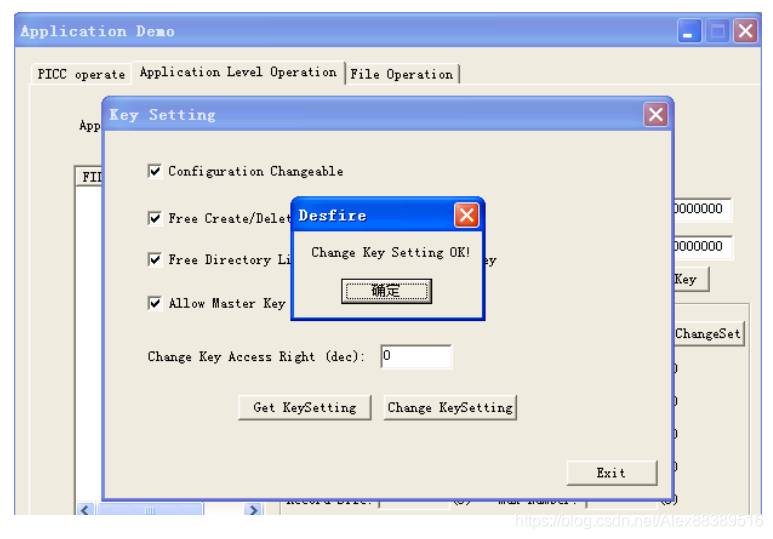

选择应用，验证 0 号密钥，通过后可以更改密钥设置：



 修改密码

当应用的密钥设置中密钥是可以更改的（密钥的访问权限值为 0-14），这种情况下，可以对 密钥进行修改 密钥修改遵循如下规则：

当密钥的访问权限值设为 0-13 时，当要修改的密钥号与该值不同时，需先验证改权限 值对应的密钥，然后再对要修改的密钥进行修改； 举例：当前设置的密钥访问权限值为 1，如果要修改密钥 2，需先验证密钥 1

当密钥的访问权限值设为 14（0xE）时，在修改密钥前要先验证该密钥号对应的原密钥， 验证成功后方能进行修改 举例：要修改密钥 1，需先验证密钥 1
