Winpcap实现arp协议的发送和解析

计算机网络课程设计中，老师要求用winpcap实现arp协议的发送和解析。我从0开始一点点琢磨最终实现了需要的功能。我中间踩了很多很多的坑，因此在此记录一下，希望也能够帮助更多的人。

环境的配置、头文件和宏定义

我的IDE是vs2019，熟悉的人都知道微软有“不合群”的尿性，它的产品总要与别人不一样，网上的代码粘到vs里就是不能运行。配置环境其实跟网上找的没什么区别，但是需要注意的是需要加上很多额外头文件，因为网上其他关于实现arp的文章中本机mac地址是需要手动输入的，而我是直接通过调用一些函数和API获取对应网卡的mac地址。
winpcap下载地址如下：https://www.winpcap.org/
我的头文件和宏定义如下：

#define WIN32
#define _CRT_SECURE_NO_WARNINGS
#include<pcap.h>
#include<Windows.h>
#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<Packet32.h>
#include<ntddndis.h>
#include<time.h>

当然要用到这里的一些头文件你需要按照网上的教程配置好目录。

网络适配器的获取

pcap_if_t* alldevs, * d;		//用于存储网络设备
	//pcap_if是一个结构体，包含了网络适配器的全部信息
	int i = 0;//网络设备号数目
	char errbuf[PCAP_ERRBUF_SIZE];
	if (pcap_findalldevs(&alldevs, errbuf) == -1) {


		fprintf(stderr, "Error in pcap_findalldevs:%s\n", errbuf);
		exit(1);
	}
	for (d = alldevs; d; d = d->next) {

   //alldevs是一个链表！链表！链表！网卡信息的链表，每个网卡信息的结构体就是链表的一个节点
		printf("%d. %s", ++i, d->name);
		if (d->description)
			printf("(%s)\n", d->description);
		else
			printf(" (No description available)\n");
	}
	if (i == 0) {


		printf("\n找不到指定接口.\n");
	}
	int nnnnn = i;
choose:
	i = nnnnn;
	printf("\n选择适配器号 (1-%d):", i);
	int inum;
	pcap_t* adhandle;
	unsigned char* packet;
	scanf("%d", &inum);//直接选择4号，4号是我的WiFi网卡
	if (inum < 1 || inum > i) {


		printf("超出范围.\n");
		goto choose;
	}
	for (d = alldevs, i = 0; i < inum - 1; d = d->next, i++);
	pcap_addr_t* a = d->addresses;

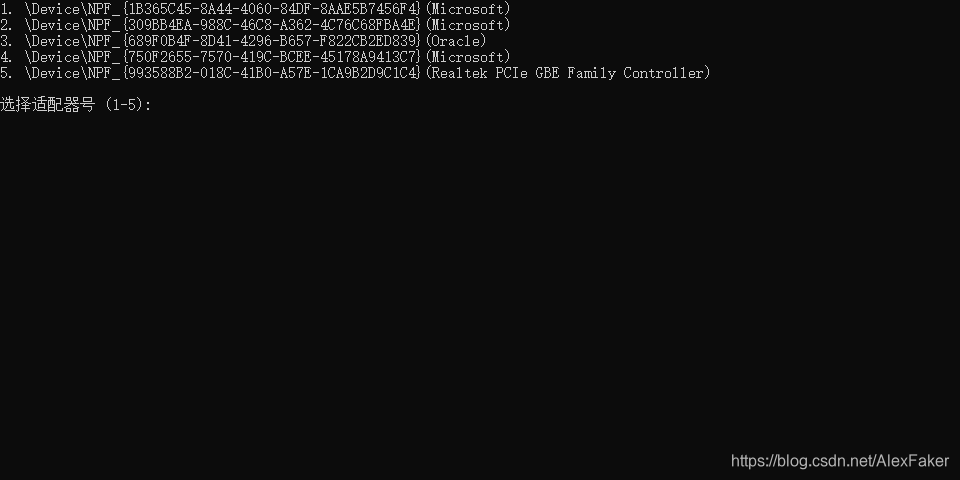

这一部分就是获取网卡信息。第一次接触的同学可能不理解输出的到底是什么。我给截一下图：
在这里插入图片描述
在我运行的结果中出现了五个网卡。没错，每台电脑都不止一个网卡，有有线网卡、WiFi网卡、蓝牙设备也算网卡，甚至如果你有Ubuntu虚拟机的话虚拟机也有网卡！ 那么我们肯定需要知道到底哪个是我的WiFi网卡呢？毕竟我们发送arp肯定得用WiFi网卡。至少目前我觉得唯一的方法就是得知每个网卡的IP地址，然后看看哪个是我电脑的WiFi网卡。 然而现实是有些网卡没有IP地址！！！也就是不支持ipv4服务，不信的话你到命令行输入ipconfig/all，展现你电脑上所有的网卡，你会发现确实有网卡没有IP地址这个属性。此时你可能发现ipconfig展示出来的网卡数可能比你在程序里输出的网卡多。别问我，我也不知道为什么。。。

IP地址和mac地址的获取

unsigned int ip = 0;
	unsigned char mac[6];
	for (a = d->addresses; a; a = a->next) {


		switch (a->addr->sa_family) {


		case AF_INET: {


			if (a->addr) {


				ip = (((struct sockaddr_in*)a->addr)->sin_addr.s_addr);//取得ip
				GetAdapterMacAddr(d->name, mac);//取得mac
			}
			break;
		}
		default: break;
		}
	}//获取对应网卡的ipv4的ip地址
	if (ip == 0) {


		printf("该网卡没有ipv4，请重新选择！\n");
		goto choose;
	}

a是什么呢？a是d->addresses，d是网卡信息，也就是说a是网卡的地址信息。a含有ip地址，子网掩码、p2p地址等若干地址，但就是没有mac地址！！我看起来像是a仅仅含有网络层地址，没有链路层的。这一部分其实非常复杂，我也很不理解。只知道addr的sa_family为AF_INTE的时候才表示这个是IP地址，不是子网掩码什么的，然后ip就可以等于后面一大串了。。后面一大串是啥我也不是很理解，但是一层一层的结构体点进去，会隐隐约约感觉这就是IP地址。。。
ip我定义的是一个无符号整
