前情提要

白话解读matplotlib用法-通用函数和柱状图

白话解读matplotlib用法-直方图

大家好，我是W

前言：在上一篇文中我们学了直方图怎么用，并且，在组数比较小的时候，可能我们需要标注一下柱子的高度。所以接下来我们的学习在直方图中标注出柱子的高度。

补充matplotlib的通用函数

1. 在画布上添加文字

    plt.text(x=100, y=100, s='text', rotation=90)
    # x=：表示在画布上的x坐标
    # y=：表示在画布上的y坐标
    # s=：表示需要展示的文本
    # rotation=：表示文本的旋转角度


在直方图中标注出柱子的高度

经过上面的plt.text()的学习试用，我们应该知道需要在直方图上添加数据就要试用这个函数。

首先我们需要了解plt.hist的返回值

我们先看一下官方文档

Returns
-------
n : array or list of arrays
    The values of the histogram bins. See *density* and *weights* for a
    description of the possible semantics.  If input *x* is an array,
    then this is an array of length *nbins*. If input is a sequence of
    arrays ``[data1, data2,..]``, then this is a list of arrays with
    the values of the histograms for each of the arrays in the same
    order.  The dtype of the array *n* (or of its element arrays) will
    always be float even if no weighting or normalization is used.

bins : array
    The edges of the bins. Length nbins + 1 (nbins left edges and right
    edge of last bin).  Always a single array even when multiple data
    sets are passed in.

patches : list or list of lists
    Silent list of individual patches used to create the histogram
    or list of such list if multiple input datasets.

文字太长了，我也懒得翻了，而且总的来说就是根据不同的传入参数（x=），返回不同的结果。

我直接贴出来我的数据返回的结果:

rects = plt.hist(x=total_list, bins=bins, edgecolor='black')
print(rects)

结果：
(array([1.390e+02, 5.910e+02, 1.556e+03, 2.444e+03, 2.748e+03, 2.453e+03,
   1.879e+03, 1.413e+03, 1.031e+03, 6.940e+02, 4.910e+02, 4.150e+02,
   3.090e+02, 2.290e+02, 1.940e+02, 1.360e+02, 1.120e+02, 1.070e+02,
   5.900e+01, 8.600e+01, 4.500e+01, 2.700e+01, 5.800e+01, 1.700e+01,
   3.500e+01, 2.400e+01, 1.300e+01, 2.100e+01, 1.000e+01, 1.900e+01,
   ..........
   0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00,
   0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00,
   0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00,
   0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00,
   0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00, 0.000e+00,
   0.000e+00, 1.000e+00]), array([   6,   26,   46,   66,   86,  106,  126,  146,  166,  186,  206,
    226,  246,  266,  286,  306,  326,  346,  366,  386,  406,  426,
    446,  466,  486,  506,  526,  546,  566,  586,  606,  626,  646,
    666,  686,  706,  726,  746,  766,  786,  806,  826,  846,  866,
   .....
   2866, 2886, 2906, 2926, 2946, 2966, 2986, 3006, 3026, 3046, 3066,
   4186, 4206, 4226, 4246, 4266, 4286, 4306, 4326, 4346, 4366, 4386,
   4406, 4426, 4446, 4466, 4486, 4506, 4526, 4546, 4566, 4586, 4606]), <a list of 230 Patch objects>)

所以当我传入一个列表时，他会给我返回根据bins间隔统计出来的柱子的高度和我的bins列表。两个列表装在一个元组里，所以我们需要从中取出数据。

实例讲解（代码不可复制直接试用）

首先，要事先说明这个数据是不可以直接复制使用的，因为我使用的是本地的文件数据集，但是使用方法很简单，所以在使用的时候只需要替换成自己的数据集就可以了。

import matplotlib.pyplot as plt
import pandas as pd

plt.rcParams['font.sans-serif'] = ['SimHei']  # 显示中文
plt.rcParams['axes.unicode_minus'] = False  # 显示负号

# pandas加载数据集
df = pd.read_csv("..\\..\\doc\\processed_data\\cd_lianjia-v2_ed.csv")
# 获得需要展示的数据列表
total_list = df["总价"]

# 确定柱子的宽度 也就是区间
width = 20
# bins列表 从数据集的最小值，到最大值，间隔width
bins = [i for i in range(int(min(total_list)), int(max(total_list)) + width, width)]
# 打开画布
fig = plt.figure(figsize=(20, 8), dpi=120)

# 返回我的total_list根据bins统计出来的数据，我传入的bins
rects = plt.hist(x=total_list, bins=bins, edgecolor='black')
# 声明一个列表装每个柱子的高度
bar_num = []
# rects[0] 取出柱子的高度，需要转成int类型
for i in rects[0]:
    bar_num.append(int(i))
print(bar_num)  # 每个柱子的高度
print(bar_num.index(2444))  # 通过列表的内容确定列表的中内容的索引
print(bins[bar_num.index(2444)])
# 这个循环把列表中的所有数据一次次的贴到画布上
for i in bar_num:
    plt.text(x=bins[bar_num.index(i)] - 5, y=i + 22, s=str(i), rotation=90)

plt.xticks(ticks=bins, rotation=90)
plt.show()

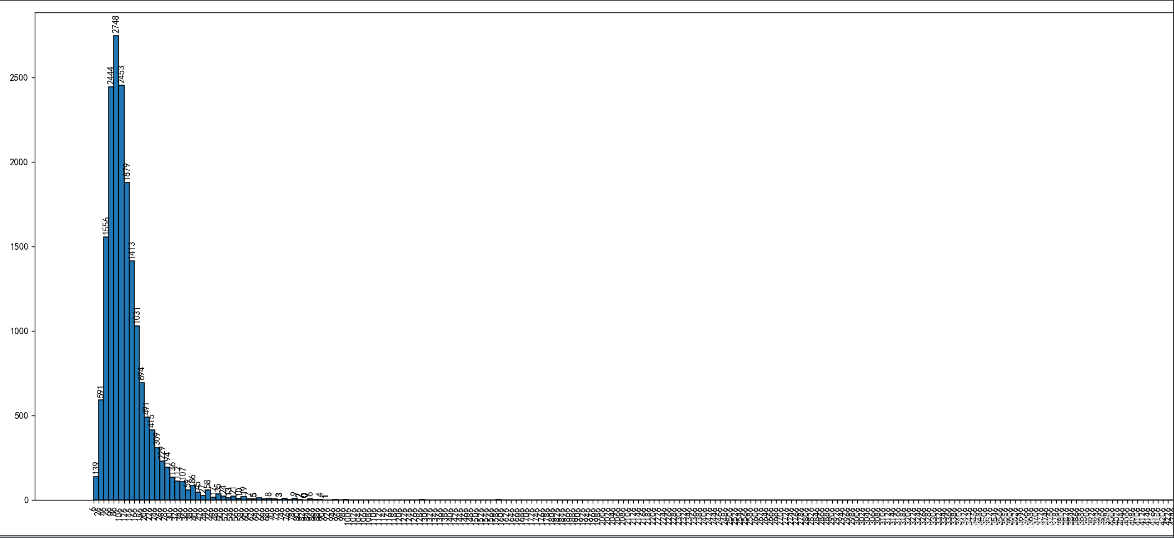

效果图如下：

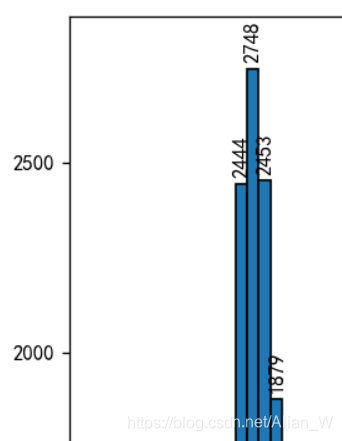

作为一张图来说做的并不好，因为数据比较紧密，x轴刻度都重叠了。但是作为将数据贴如画布来说是成功的，我们看一下更大的图。

综上，我们需要从rects = plt.hist()取得直方图分组的高度，然后通过循环遍历，把数据一一定位然后通过plt.text()贴到画布上。
