Arduino实用数据介绍

Arduino在很多地方都可以简单做一个外接控制部件非常的方便，和经常看到的51单片机，STM32相似，这里进行简单的实用介绍

Arduino UNO R3主要参数：
微控制器：AT Mega328P
工作电压：5V
输入电压（推荐）：7V~12V
输入电压（限制）：6V~20V
数字I/O端口： 14个（其中6个提供PWM输出口）
模拟输入端口： 8个（A0~A7)
输出电压：5V 和3.3V
直流电流 I/O端口： 40mA
直流电流 3.3V端口： 50mA
Flash：32 KB(ATmega328)其中0.5 KB用于引导程序
SRAM： 2 KB(ATmega328)
EEPROM： 1 KB(ATmega328)
时钟频率：16 MHzArduino Uno可采用通过USB连接或与外部电源。电源是自动选择。

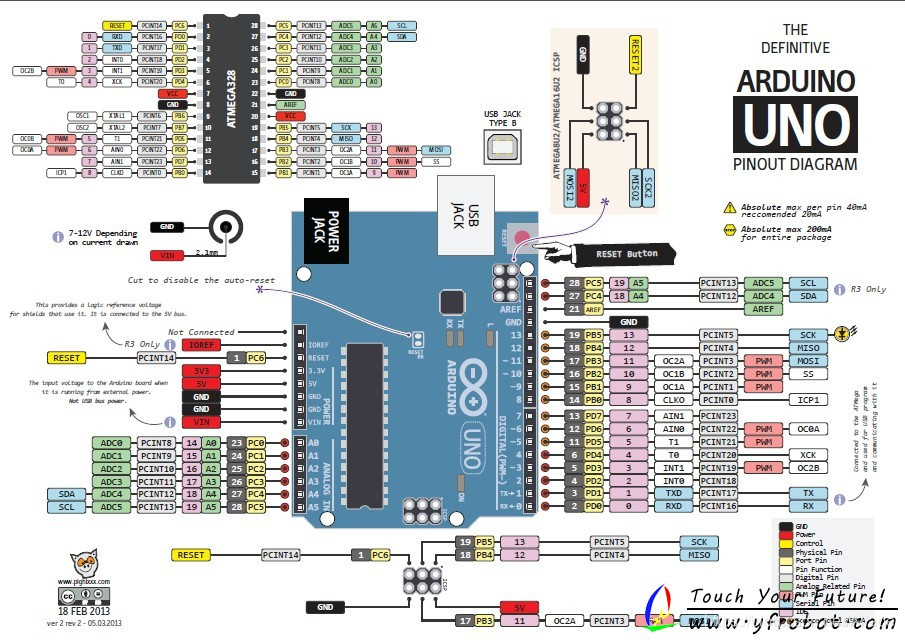

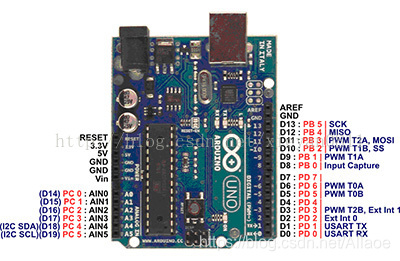

Arduino 接口介绍：
☻IOREF ： 该接口是Arduino电路板提供了参考电压与微控制器操作。
☻Reset：信号为低时复位单片机芯片。
☻VIN ： 当外部直流电源接入电源插座时，可以通过VIN向外部供电；也可以通过此引脚向UNO直接供电；VIN有电时将忽略从USB或者其他引脚接入的电源。
☻5V ： 通过稳压器或USB的5V电压，为UNO上的5V芯片供电。
☻3.3V ： 通过稳压器产生的3.3V电压，最大驱动电流50mA。
☻GND ： 地脚。
☻14路数字输入输出口：工作电压为5V，每一路能输出和接入最大电流为40mA。每一路配置了20-50K欧姆内部上拉电阻（默认不连接)。除此之外，有些引脚有特定的功能
☻串口信号RX（0号）、TX（1号）: 与内部 ATmega8U2 USB-to-TTL 芯片相连，提供TTL电压水平的串口接收信号。
☻外部中断（2号和3号）：触发中断引脚，可设成上升沿、下降沿或同时触发。
☻脉冲宽度调制PWM（3、5、6、9、10 、11）：提供6路8位PWM输出。
☻SPI（10(SS)，11(MOSI)，12(MISO)，13(SCK)）：SPI通信接口。
☻LED（13号）：Arduino专门用于测试LED的保留接口，输出为高时点亮LED，反之输出为低时LED熄灭。
☻6路模拟输入A0到A5：每一路具有10位的分辨率（即输入有1024个不同值），默认输入信号范围为0到5V，可以通过AREF调整输入上限。除此之外，有些引脚有特定功能
☻TWI接口（SDA A4和SCL A5）：支持通信接口（兼容I2C总线）。
☻AREF：模拟输入信号的参考电压。
