家庭3D打印第四弹：多色模型拆件！

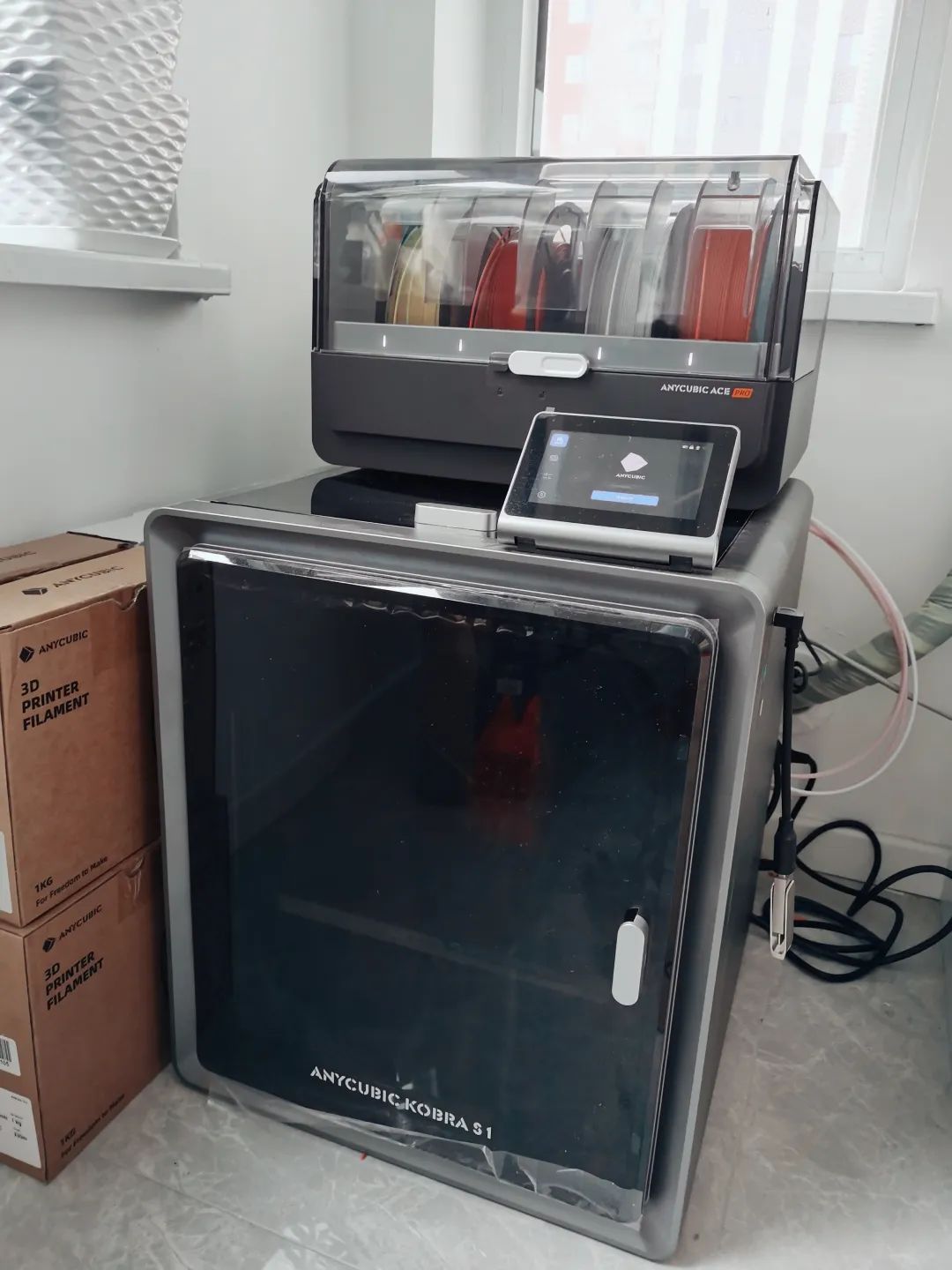

多色3D打印机为制作多彩模型带来了太多便利，尤其是智能耗材管理，一次配置多盘耗材，可以自动更换颜色。笔者所使用的纵维立方S1C，目前在此方面表现较为出色。但是，多色3D打印真的很花时间啊，尤其是在同一层出现多种颜色时，整体的冲刷时间远远超过打印时间，这造成进行多色打印时往往缺乏勇气。

相比之下，多色分体打印却因为在打印后要进行一些组装手工操作，与直接拿到一个惊艳的多彩模型相比，前者更能让制造过程充满乐趣。可是仍然面临问题——很多多色3MF文件在下载后显示为一体结构。拆件，就成了解决玩机不可缺少的技能。笔者也看了很多教程，目前看到较多的有Zbrush、blender、shaper3D、meshmixer等。对于设计能力较高的选手来说这些都不事儿，但对于普通玩家来说，这真的有点难。

再经过几次尝试之后，笔者使用meshmixer终于成功实现了模型拆件，也证明了meshmixer的使用门槛较低。这款软件移动、缩放以及旋转模型的方式跟magics很相似。笔者进行了一次简单的测试，像小玉桂狗的模型，如果多色一体打印，需要近12个小时，但分体打印不同组件的时间不到1个小时。接下来主要分享一下meshmixer的使用体验。

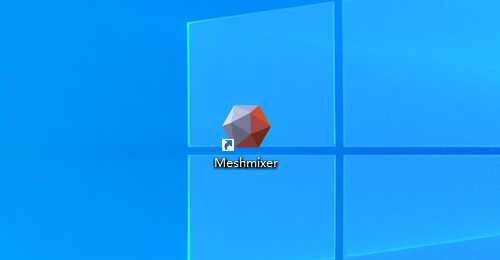

meshmixer是开源软件，搜索一下在其官网下载即可。特别提示一下， 官网下载的版本有一项其他渠道下载版本没有的重要功能，直接影响拆件。这款软件只有英文和日语两种语言，可以汉化，具体搜索一下视频即可。

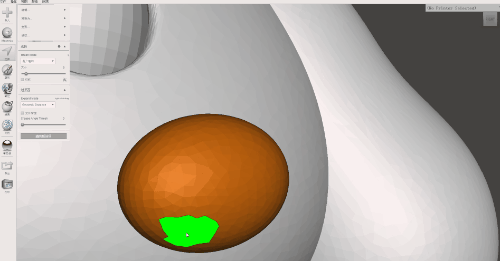

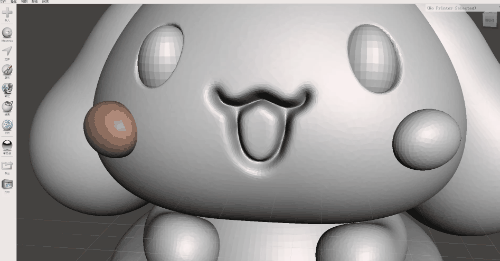

打开软件后，点击导入，软件显示可以导入STL、3MF等多种格式，但从主流网站下载的3MF软件却报错，只能将其转为STL格式再导入。导入文件后，点击左侧“选择”即可通过鼠标左键选中想要分拆的部位。这个过程选中的是三角面片，如果选多了，可以按住shift，同样用左键取消选中即可。这一步操作的关键是边界处三角面片的选择，选中的精度跟文件的三角面片大小有关。如果面片过小，边界的选择会很清晰，但也会产生文件很大导致软件可能卡顿；面片过大，可能使边界的选择不准确，需要用软件细化三角面片。

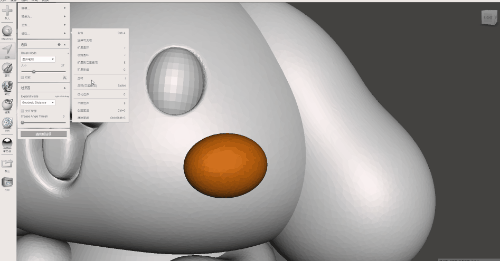

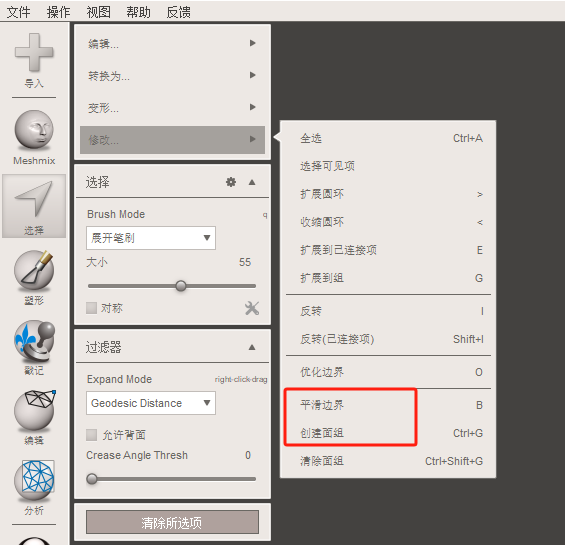

要分拆的部位全部选中后，点击修改下面的平滑边界，主要是让边界光滑；有时候点击这一步会导致选中部分外扩，要注意观察可以不平滑；之后点击创建面组（重要）。此时要分拆的部位会显示不同的颜色。

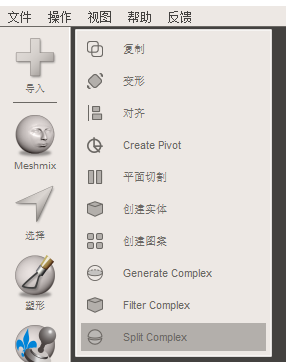

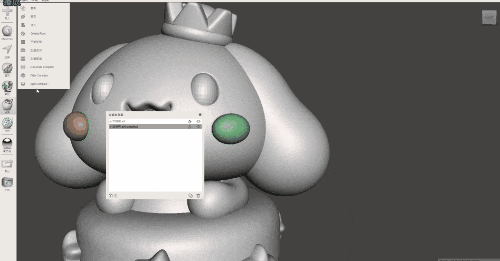

接下来点击左侧菜单栏编辑选项下的generate complex，将鼠标左键置于要分拆的部件上，会产生两种不同的分离模式。双击边缘，会将分拆的部件拆下来，相当于切除；双击内部，相当于装配体拆分。可以根据不同的需求进行选择，但体验发现，装配体拆分的效果并不太好，挖的洞不太规则。

双击之后就会弹出另一个界面，点击接受即可，之后再弹出一个界面，点击split complex，做到这一步，零件也就拆分开了，会弹出零件列表。其中会包含一些原始文件，把不需要的删除即可（删除方法见后文）。

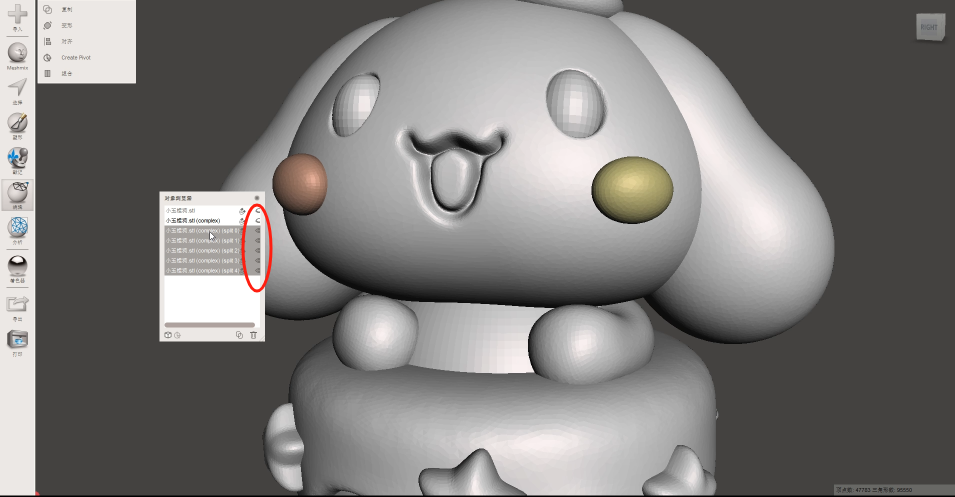

可分别点击零件的可见性，选中零件，点击左侧的导出即可。

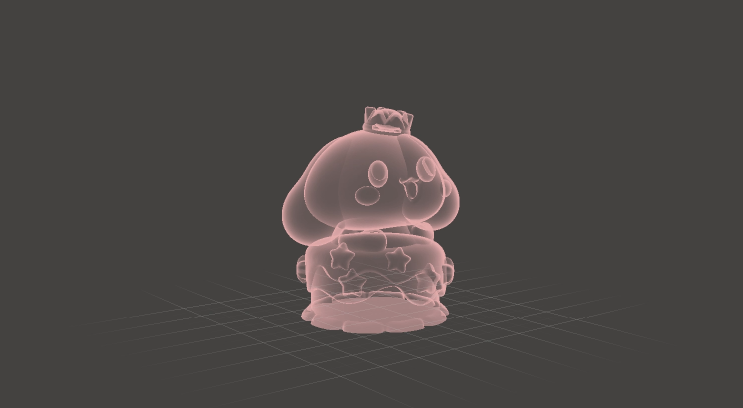

操作过程中如果发现零件变成了透明，可以在左上角视图下面点击显示全部，否则无法再进行其他操作。

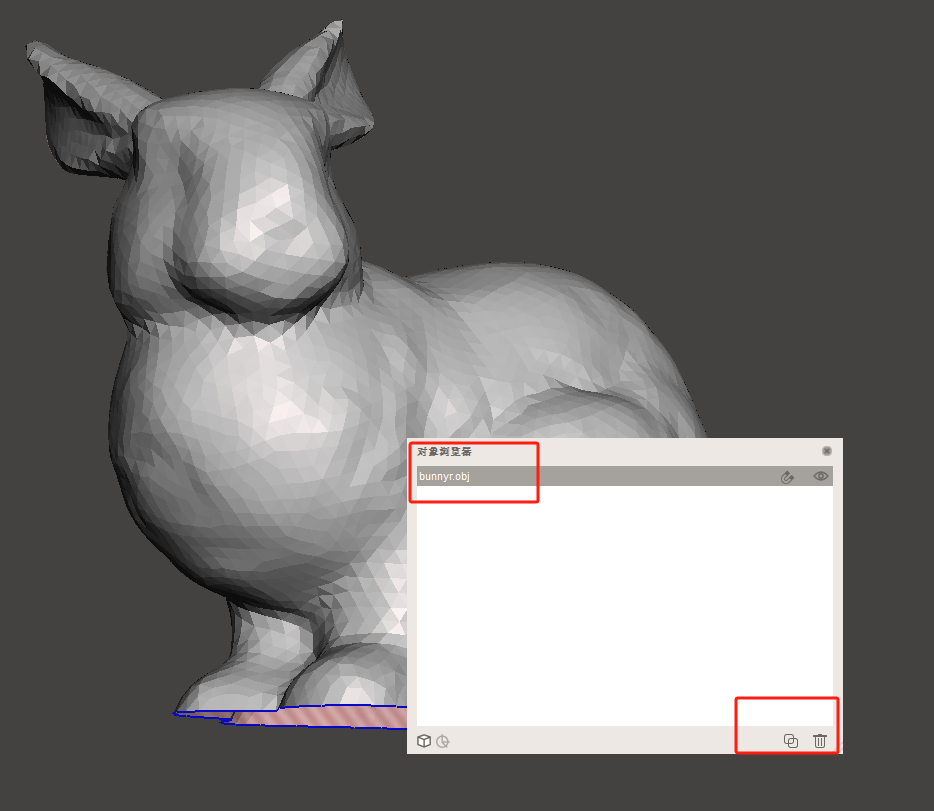

删除导出模型时，点击菜单栏的视图、显示对象浏览器，可显示所有零件列表，选中要删除的，点击右下角按键即可删除。

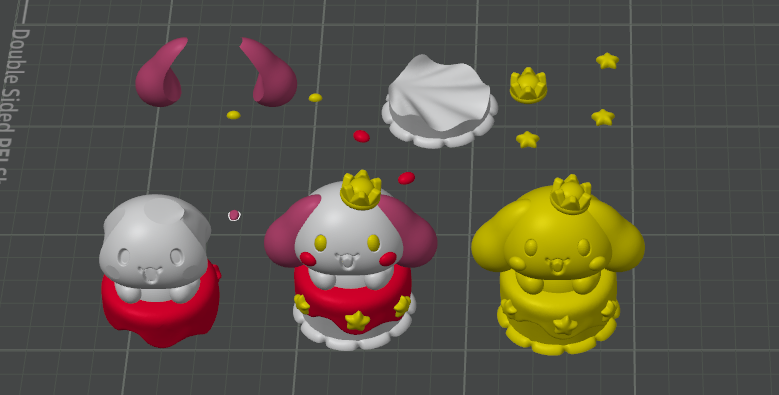

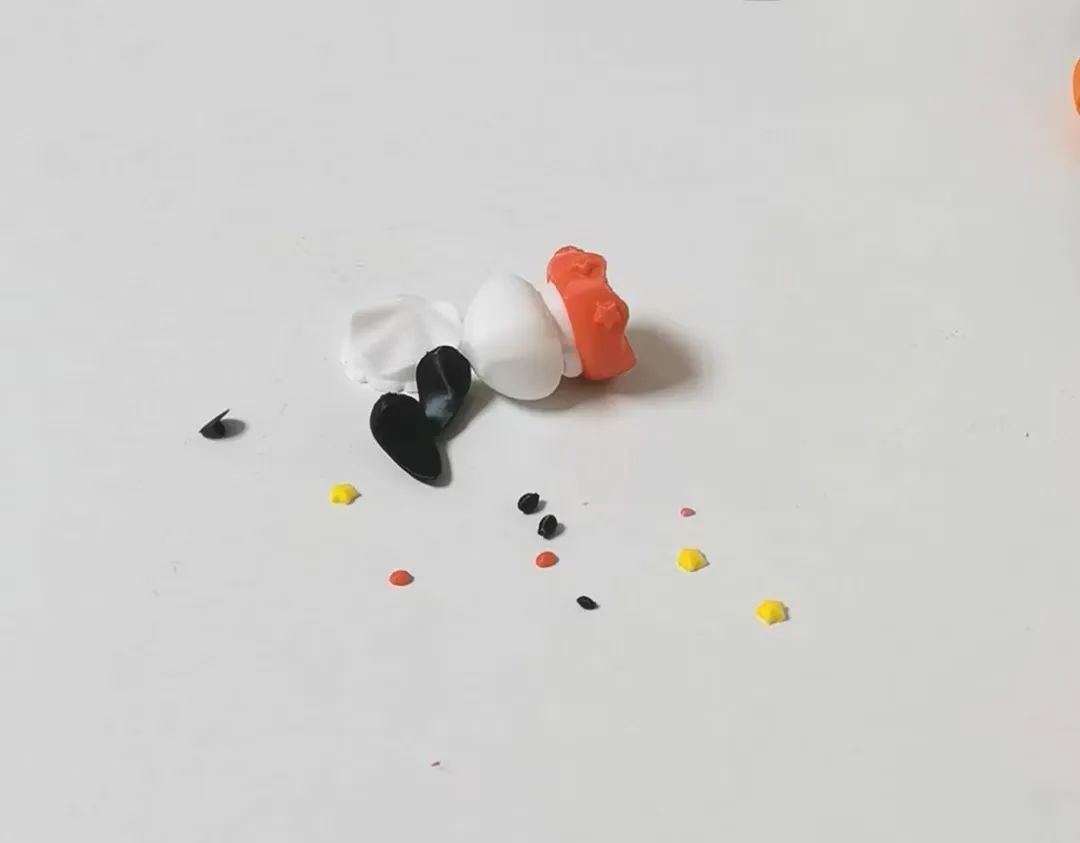

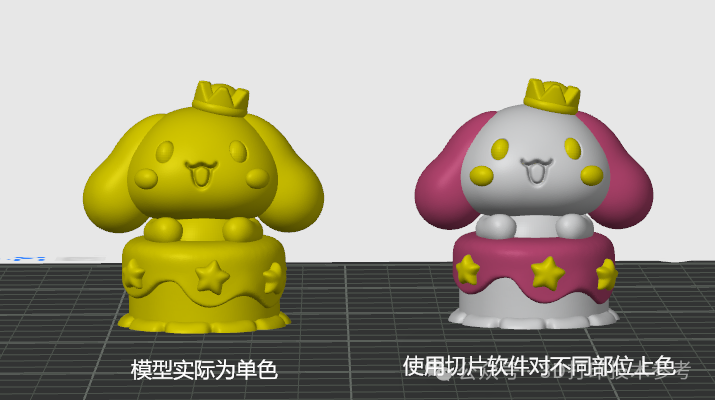

通过以上方式，笔者将这个模型分割成了多份，可进行分体多色打印（下图仅做展示对比，实际打印颜色有所差异）。下图可对单色、软件上色以及分体打印进行效果对比。

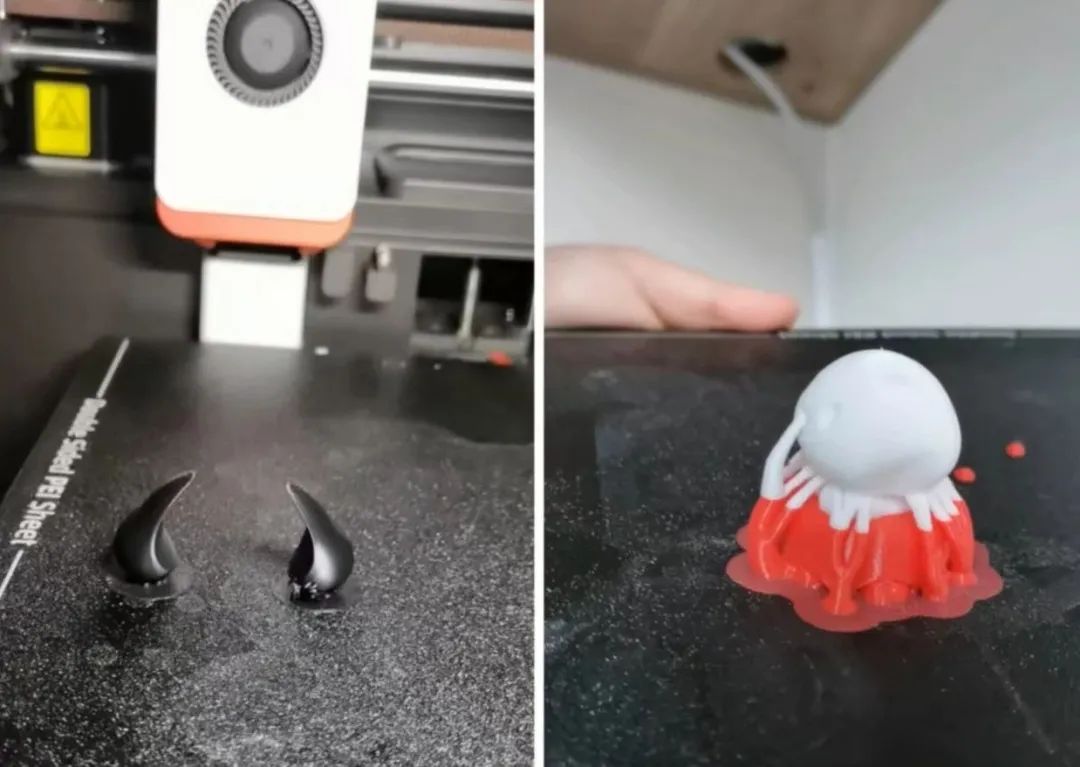

上面红色是petg，白色是pla，融合打印效果看不出质量差异。

由于首次操作，部分位置分割的并不太好，主要展示使用该软件可以实现零件分拆，并且容易上手。其实这款软件在处理一些模型的时候也存在局限性。后面也将进行更多实践，期待有经验的玩家分享经验，也感谢已经分享过教程并帮助到笔者的玩家们。
