模拟量指令

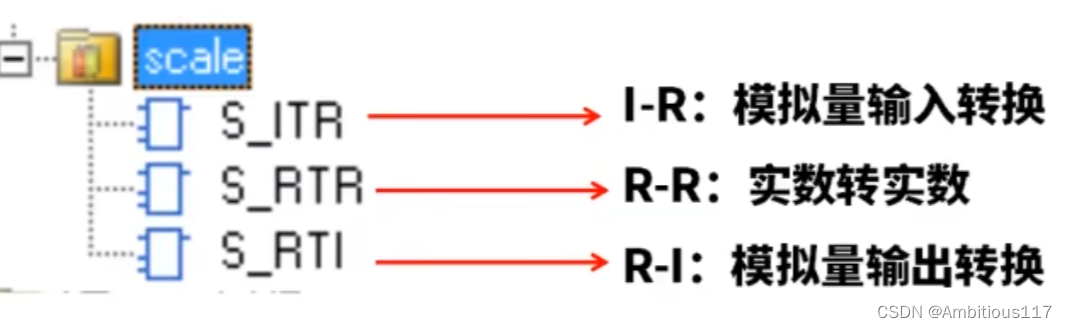

模拟量scale指令导入

首先添加scale库文件
点击 工具----选项----项目----用户库文件夹----浏览
将下载好的scale文件放入该文件夹即可

A—>D，模拟量输入
D—>A,模拟量输出

开关量：0/1（I、Q、M、V、S）区
模拟量（物理量）：P、T、湿度、流量、重量（一般都是浮点数使用）
检测：模拟量输入
控制变频器：模拟量输出
PID：模拟量输入和输出混合 运用

模拟量输入

原理

（传感器）工程量（浮点数）----电流/电压----模拟量（AD转换模块）（整数）

传感器：将实际的工程量转换为电压或电流
|
|
电压：
单级（全为正）：0-10V、0-5V
双极（含正负）：±10V、±5V、±2.5V

电流
0-20ma
4-20ma
|
|
A/D转换模块：0-27648（存入的地址称为：AIW，模拟量（A）输入（I）字（W）16位 ；smart中AIW地址从）

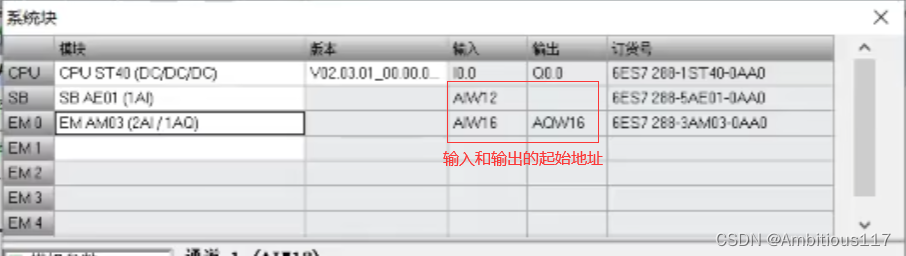

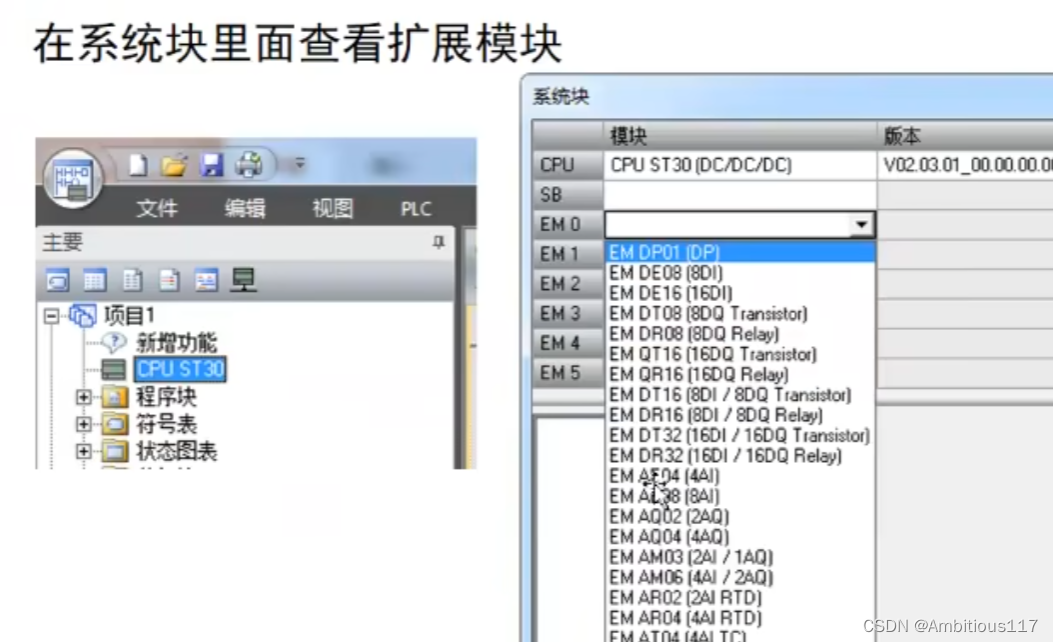

硬件组态

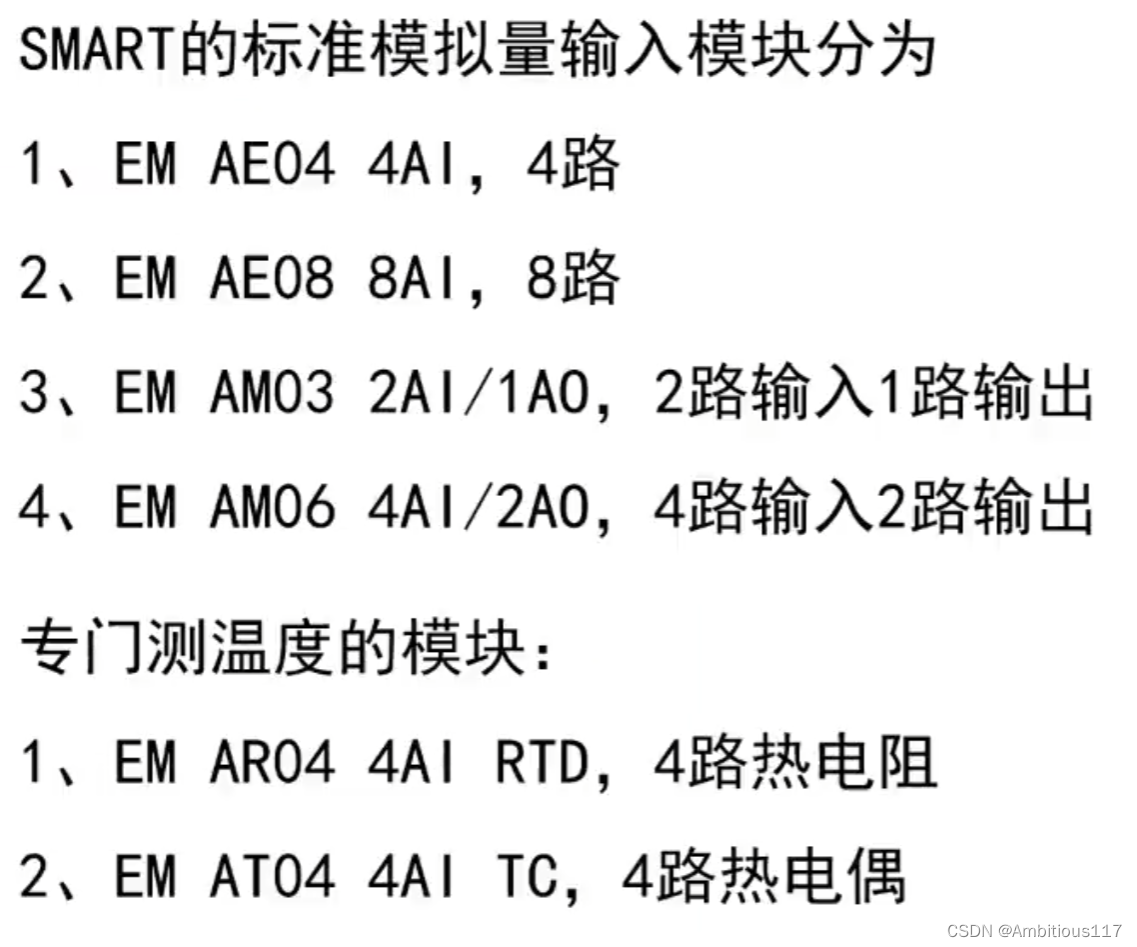

模拟量输入模块添加

DP：一种通信
温度传感器（专测温度模块）：
RTD：热电阻
TC：热电偶

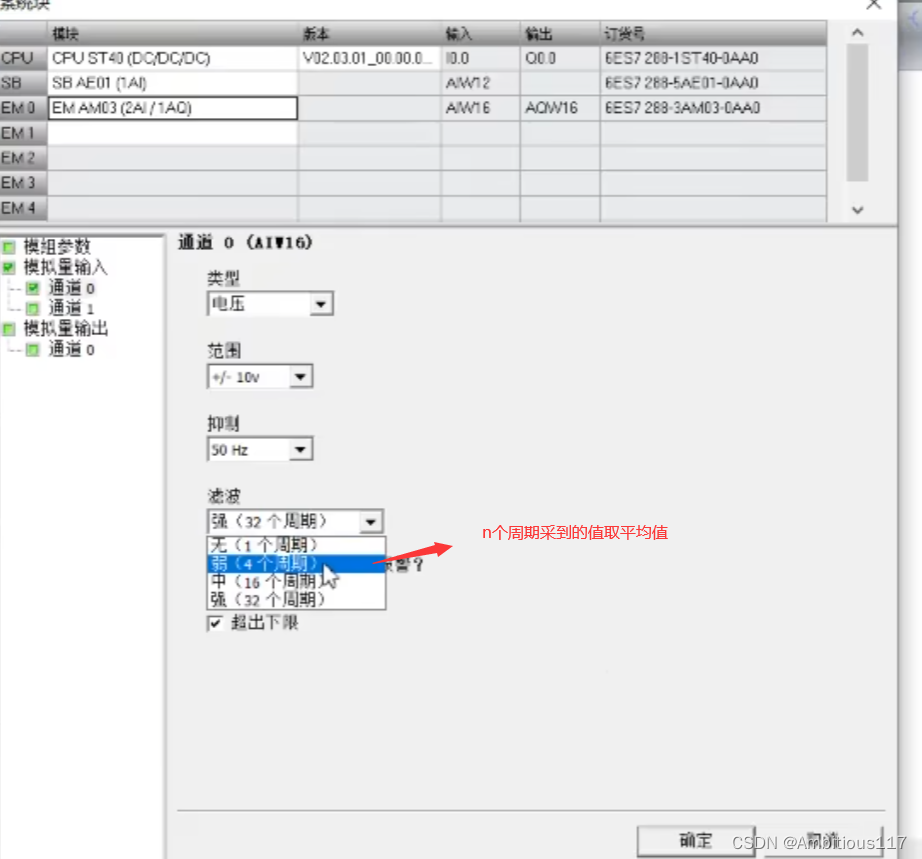

弱4周期，采到的值取平均值

指令运用

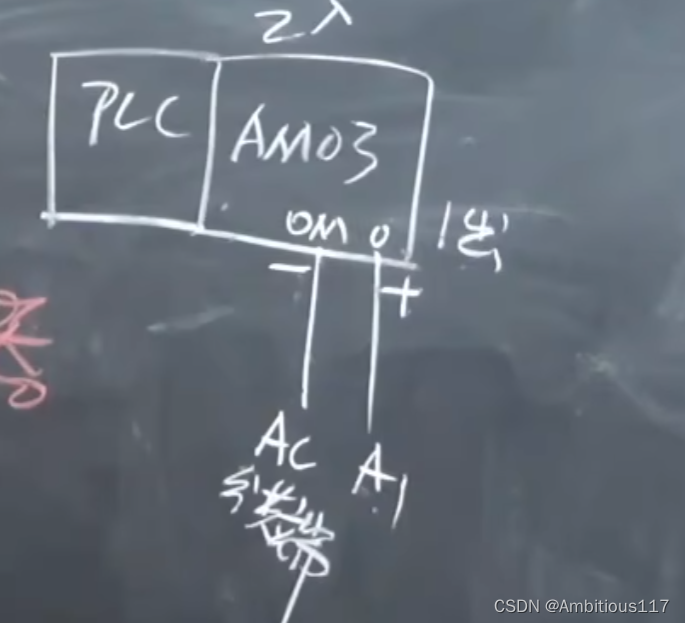

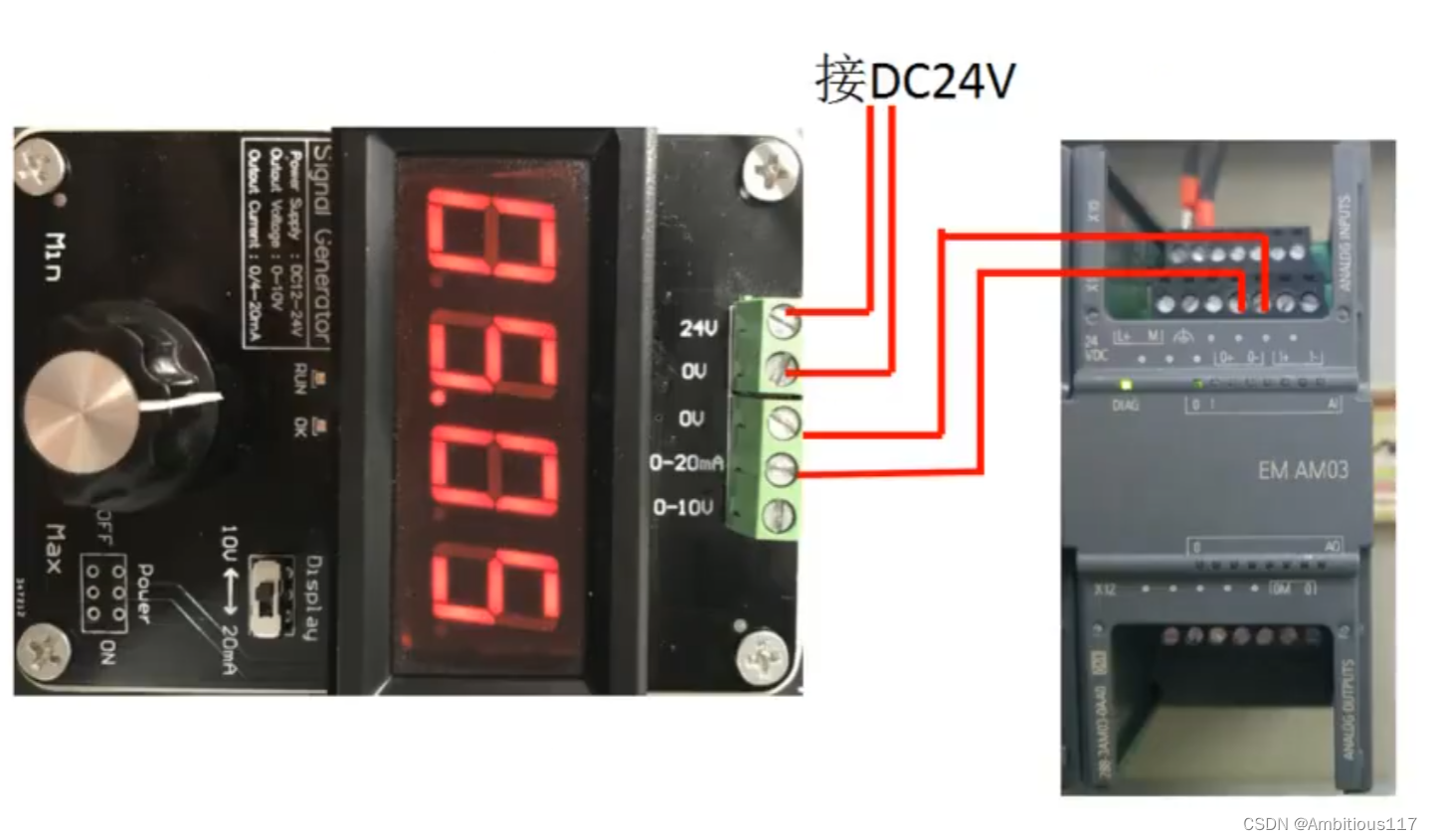

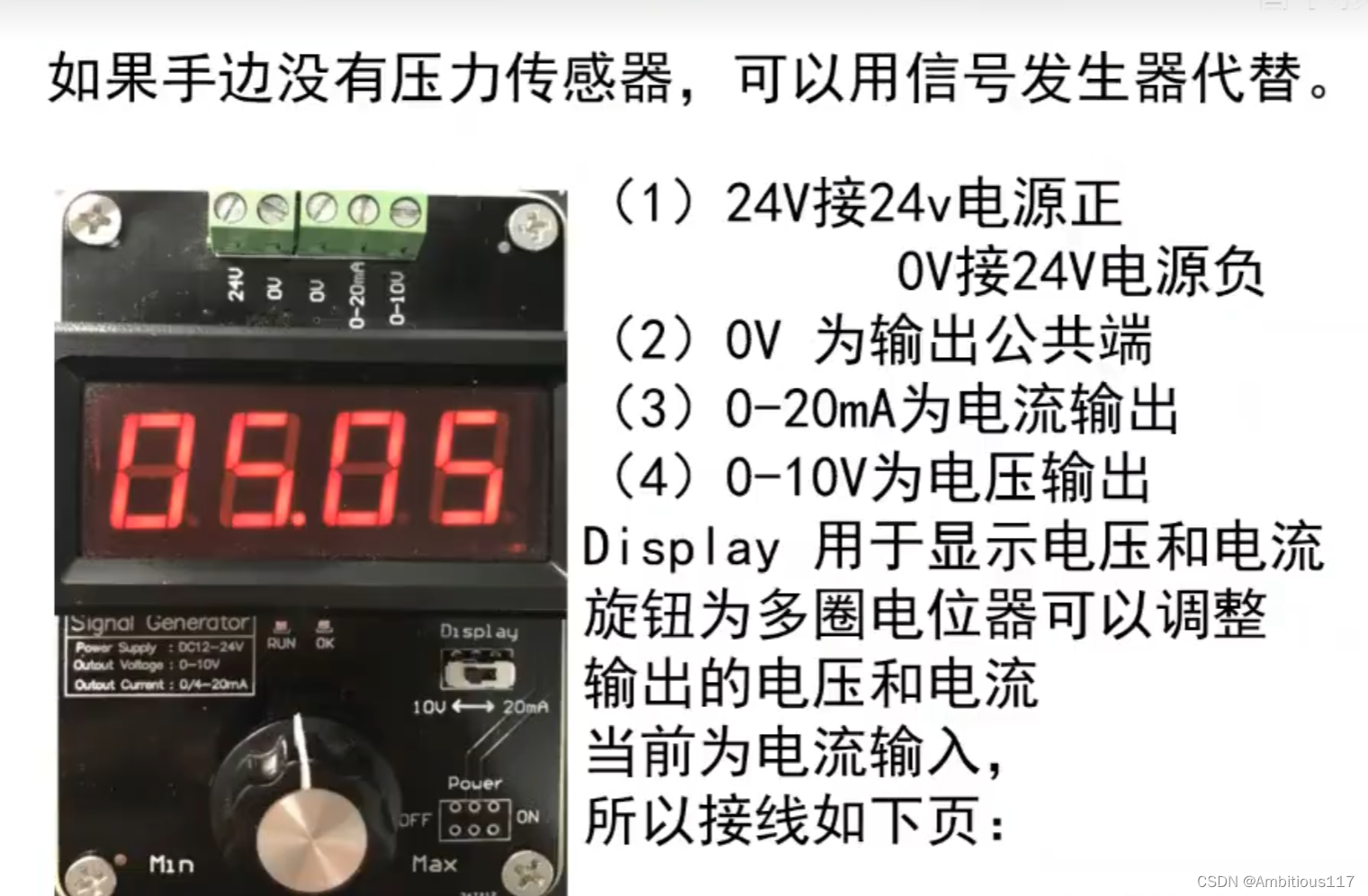

信号发生器使用

AM03模块，上排端子对应上层的符号
下排端子对应下层的符号
注意：符号为点的端子不可接线
0+、0-对应一路模拟量输入
1+、1-对应一路模拟量输入

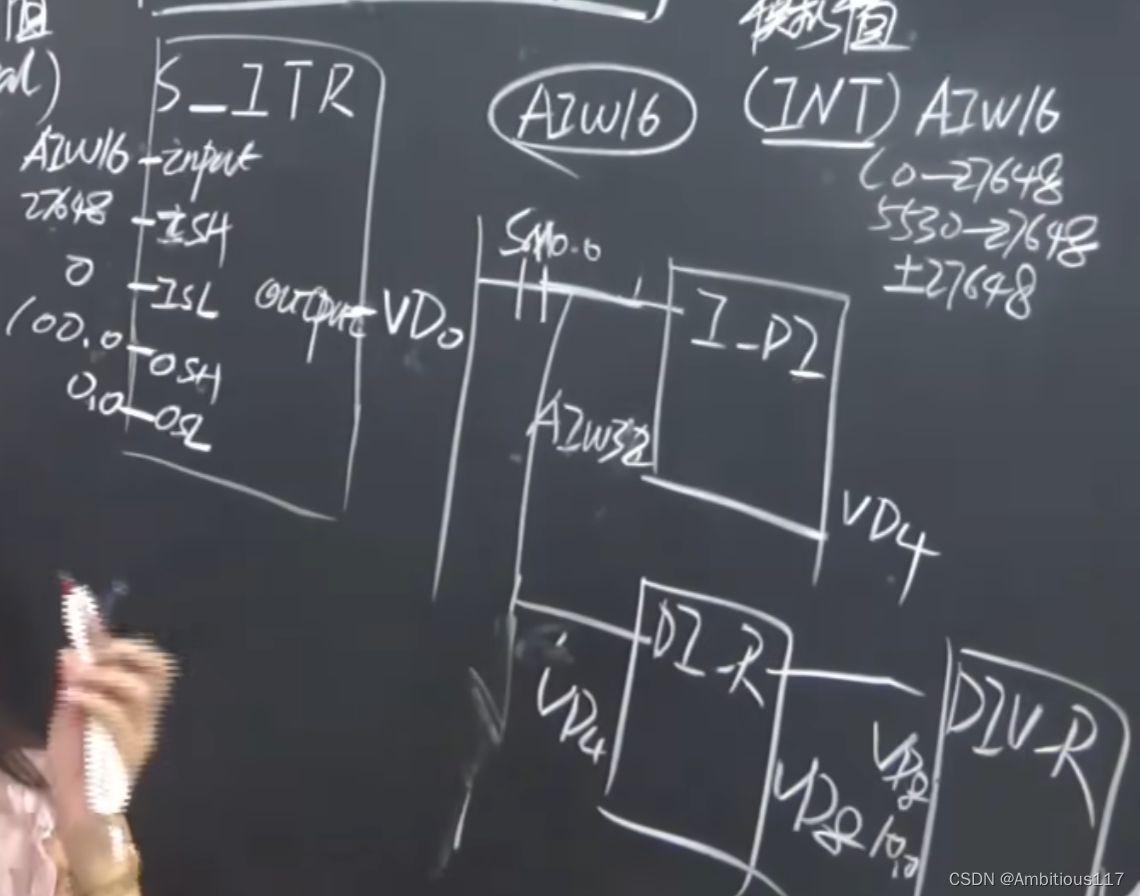

S_ITR(integer to real) 整数转换浮点数

Input：模拟量输入通道（接哪个写哪个）
ISH（input scale high）：模拟值高限（对于smart是27648）
ISL（input scale low）：模拟值底限（0）
（Input、ISH、ISL，都是整数类型）

OSH（out scale high）：实际工程值高限
OSL（out scale low）：实际工程值底限
（OSH、OSL，一般都是浮点数类型）

Output：（实际工程值）实际想要的值所存放的地址，浮点数放入VD中

模拟量

输入信号

传感器（工程值，浮点数）——电流、电压——AD转换——PLC（模拟值，INT型）

输出信号

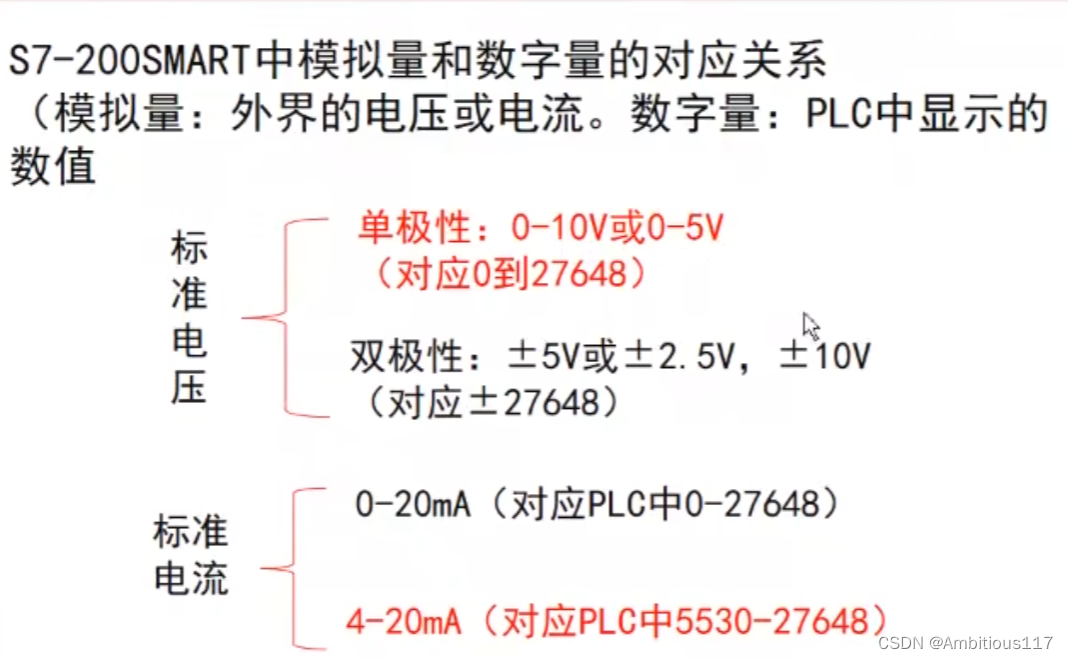

标准信号

±5V、±10V
0-20ma、4-20ma

非标准信号

除去标准信号，都是非标准信号。通过变送器变换为标准信号

注意：温度（特殊）属于非标准信号，但是一般不将其变为电压或电流信号
测量温度的传感器：热电阻（RTD）、热电偶（TC）

RTD（Resistance Temperature Detector，热电阻）

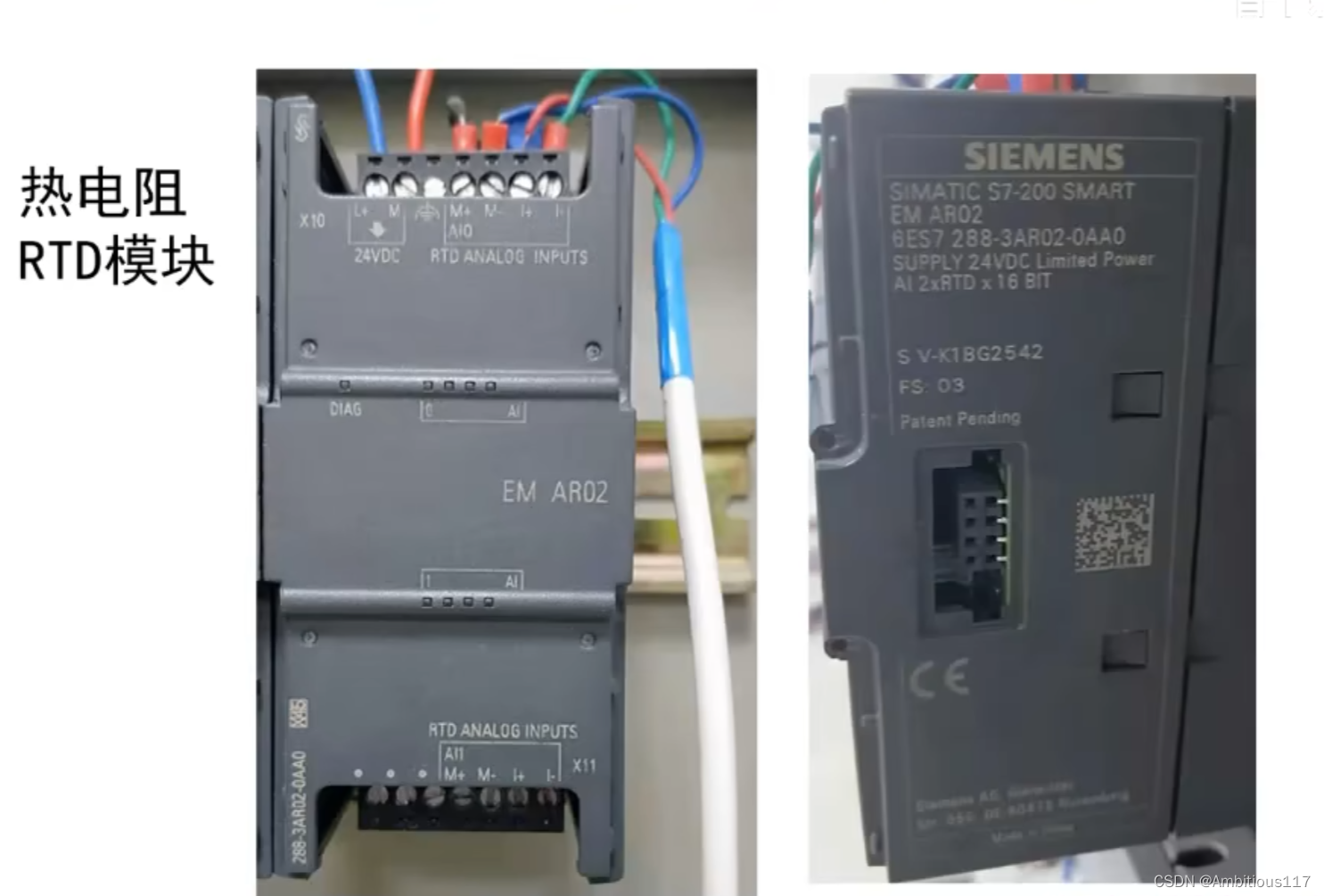

实物图

DIAG为报警灯，当实际测量值超出其范围时，DIAG闪烁红灯。或者接触不良

上方M+、M-、I+、I-，接一路信号
下方M+、M-、I+、I-，接一路信号

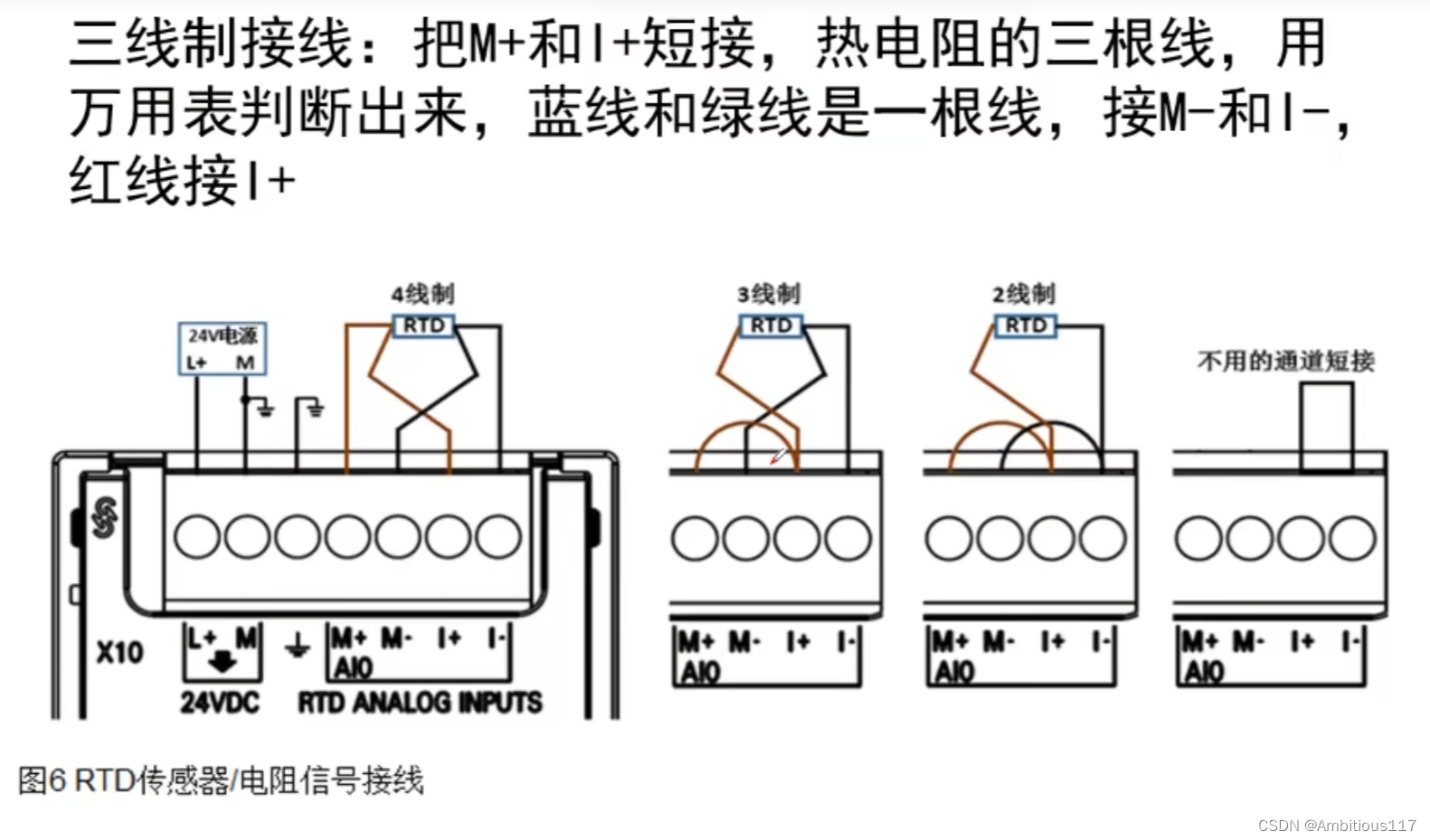

接线方法

一般默认红色为正极

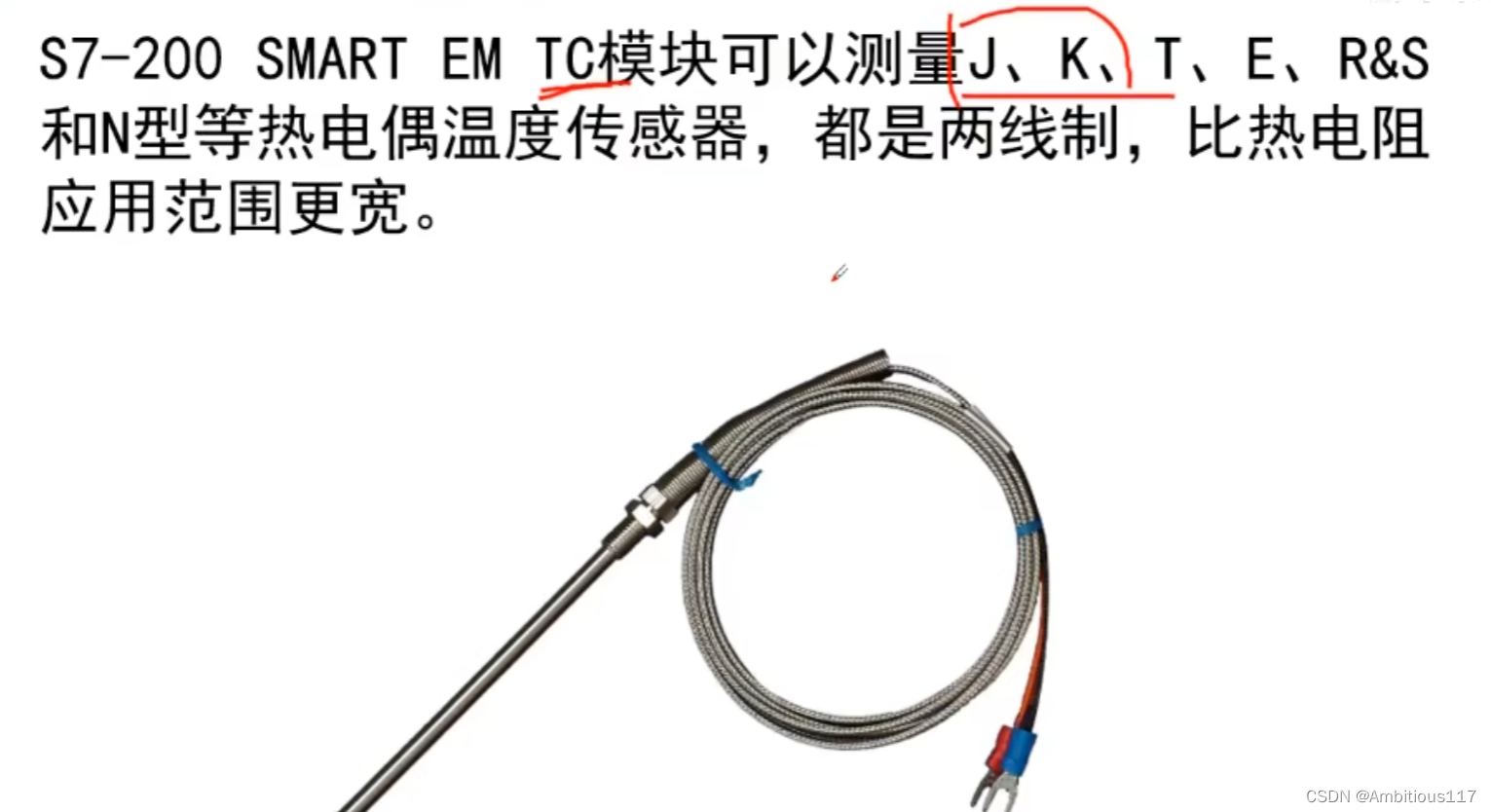

TC（thermocouple，热电偶）

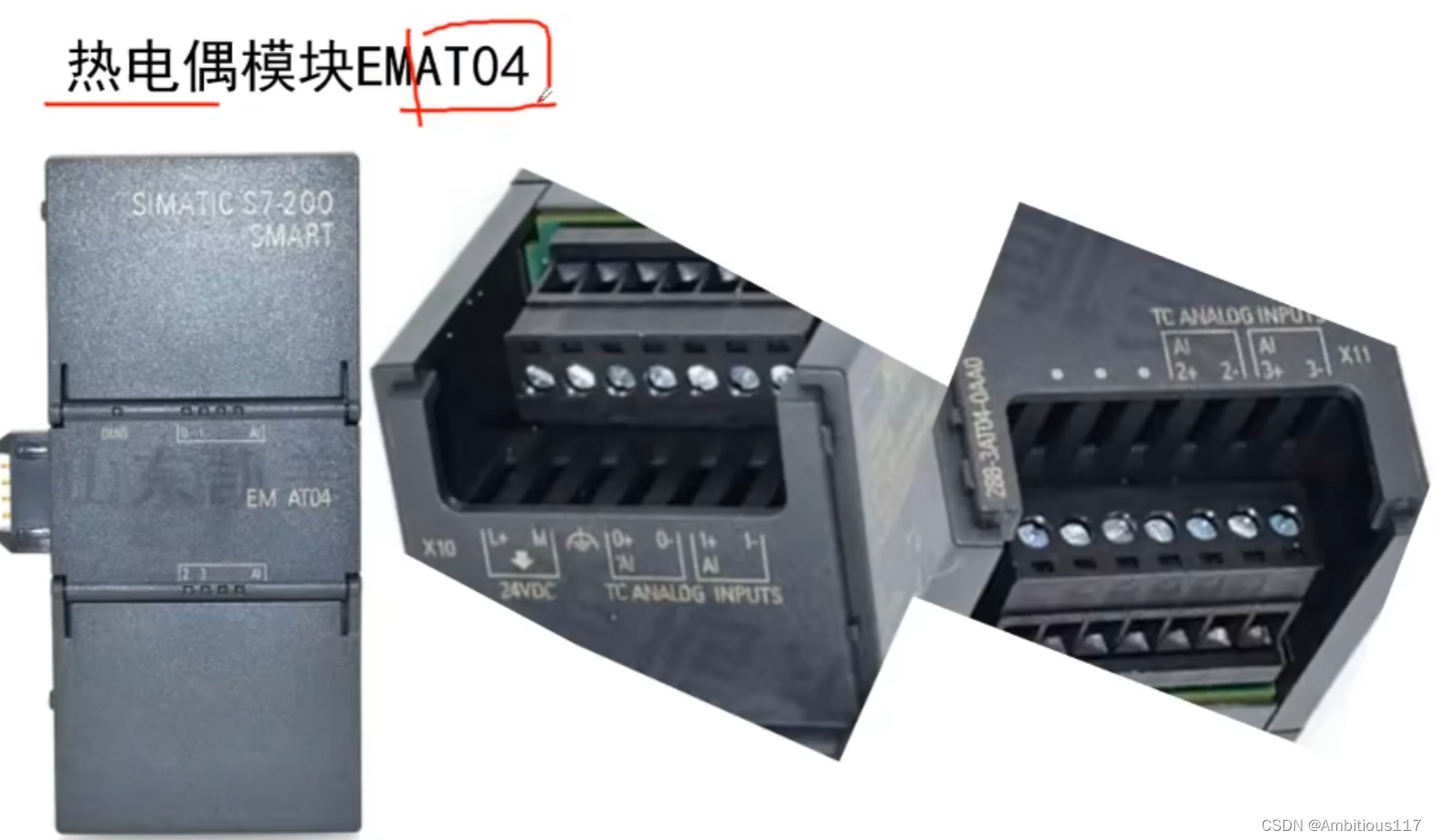

实物图

AT04，能接4个热电偶（0+、0-；1+、1-；2+、2-；3+、3-；4+、4-），每个只需要接两根线

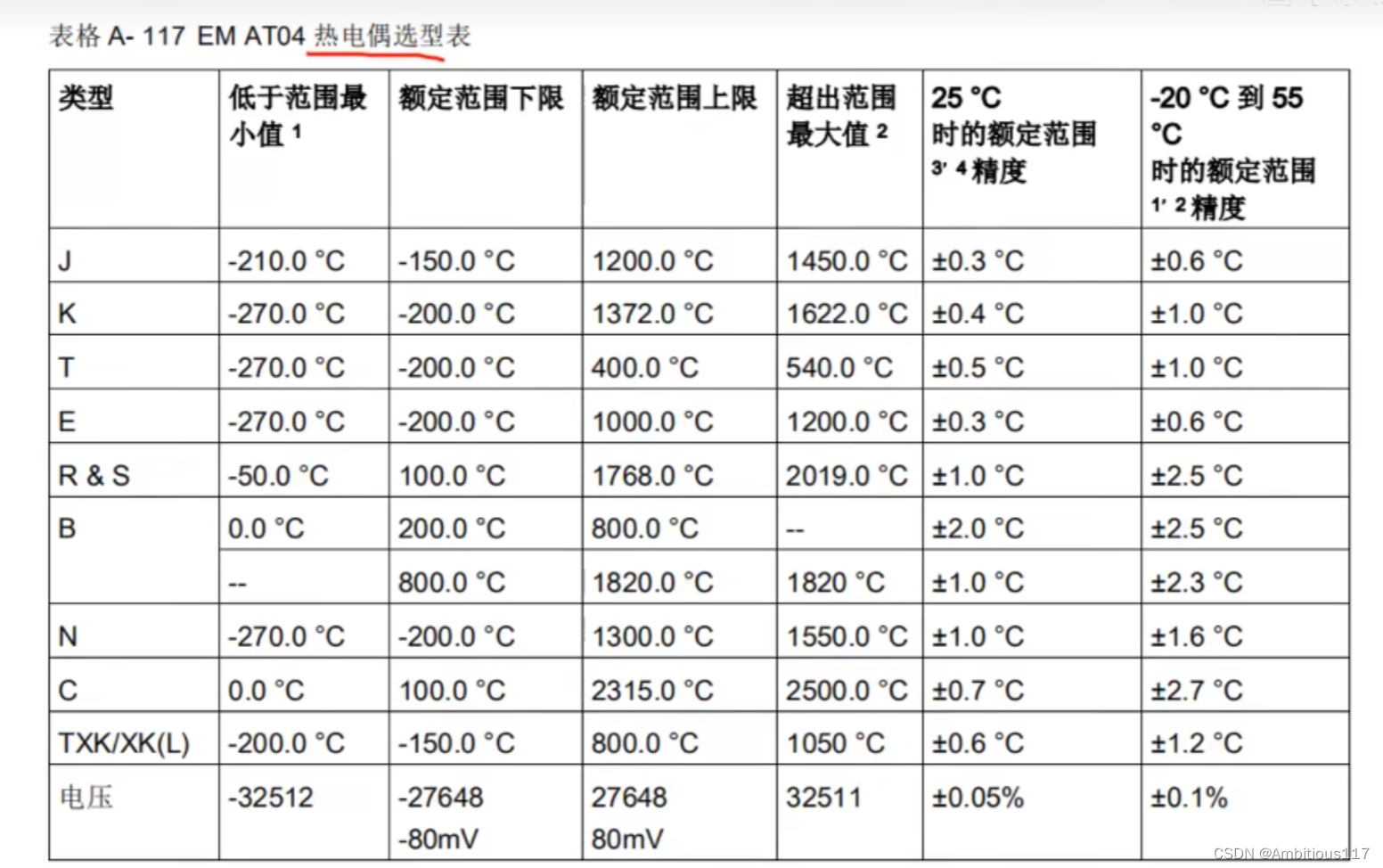

J、K型最常用

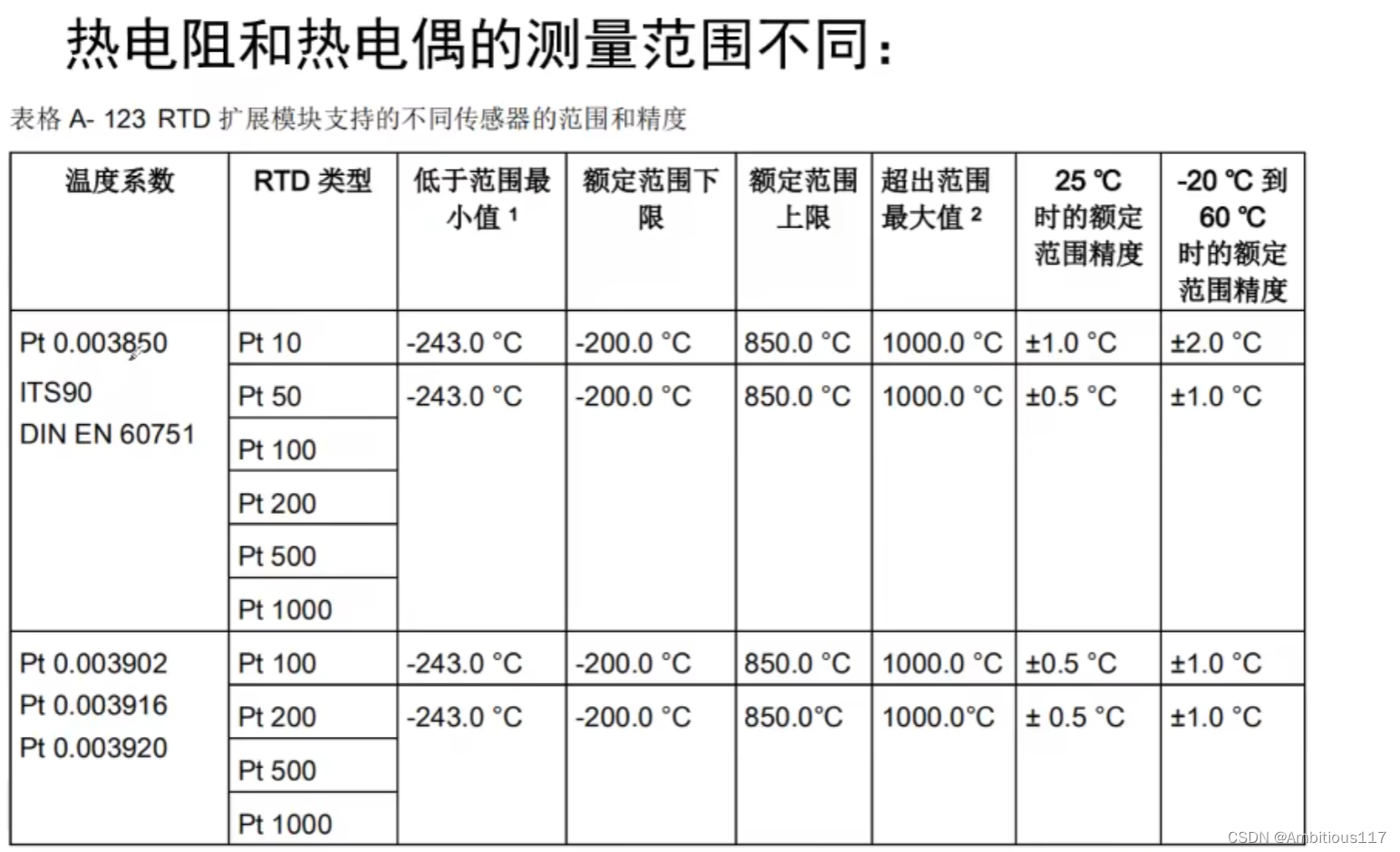

热电阻和热电偶区别

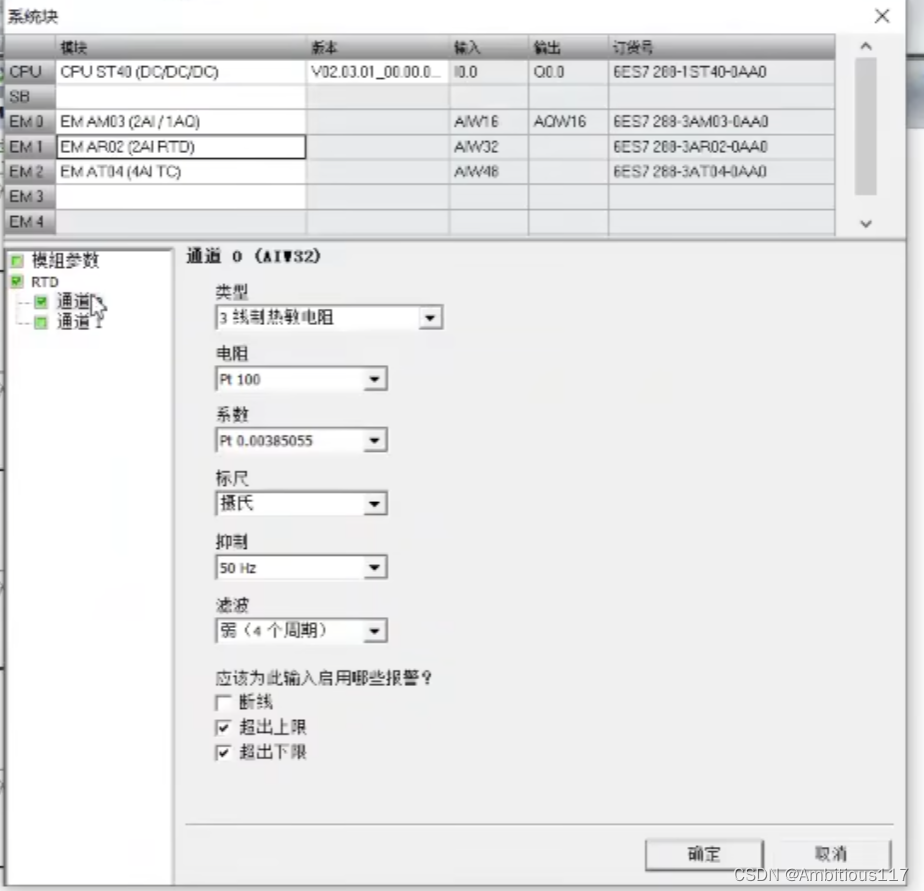

硬件组态

热电阻硬件组态中，通道0和通道1不需要一致

课后题：

模拟量输出

张力控制器
变频器
伺服
阀门开度

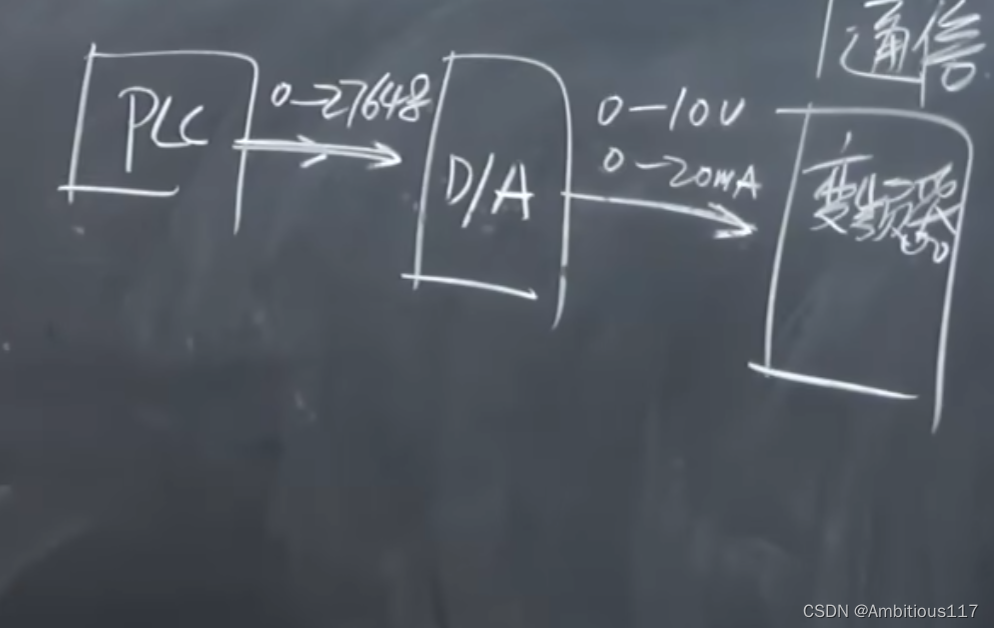

原理

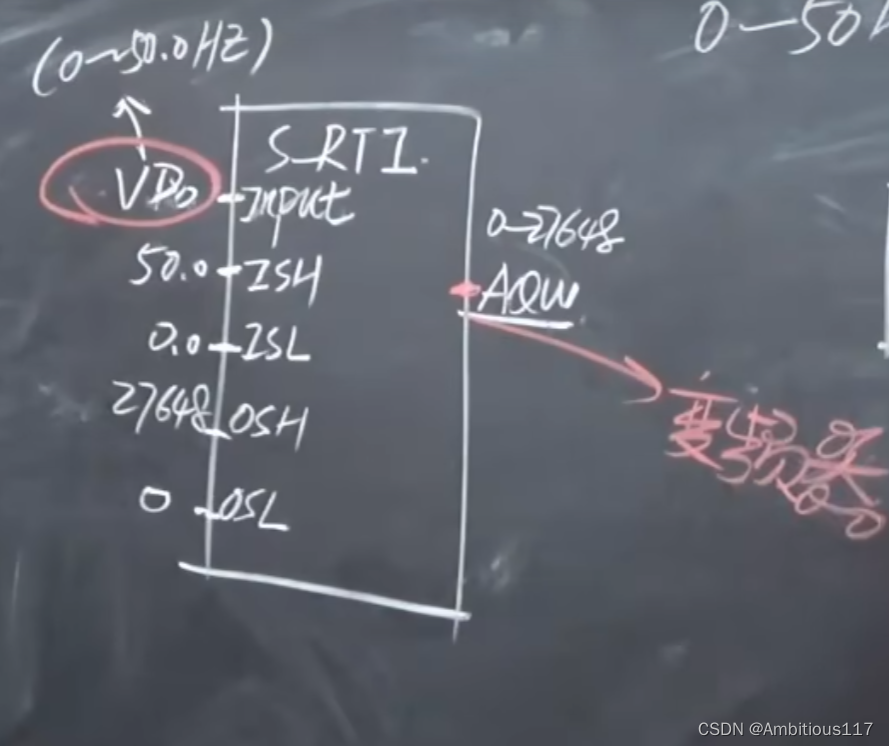

与模拟量输入原理相反

硬件组态

课后题
