STM32驱动WS2812B-2020 RGB彩灯（一）

STM32驱动WS2812B-2020RGB彩灯（一）

最近搞飞控，看到有些飞控上都使用的RGB彩灯，够酷炫，所以尝试着自己搞一个。
手上的硬件有一块自制的STM32F103最小系统板，一个同事焊好的WS2812B-2020灯板，正好。
首先需要搞清楚，RGB灯不是给电就能亮的，而是需要特定的高低电平时序，以下贴出具体参数：
首先，给我们看的是，RGB传输颜色信息，到底传的是什么？

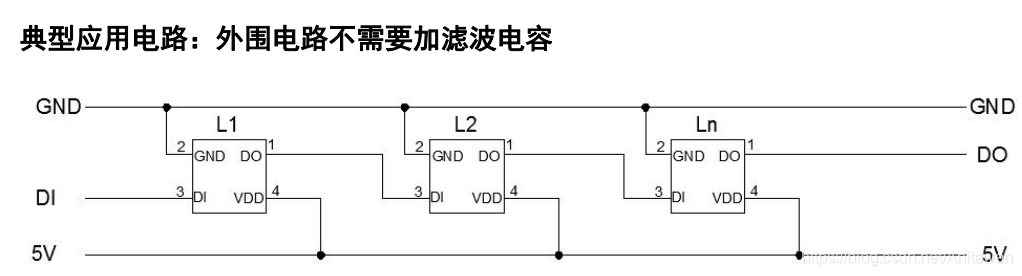

上图表示的是4个灯珠串联，X1的DIN接MCU的一个IO口（注意，这里的IO口最好是能输出PWM的定时器通道口，具体原因后面解释），即D1,然后DO连接下一个灯珠的输入，即X2的DIN,以此类推，就将4个灯珠串联起来。具体电路连接如下图：

这里需要注意，该灯珠工作电压5V.

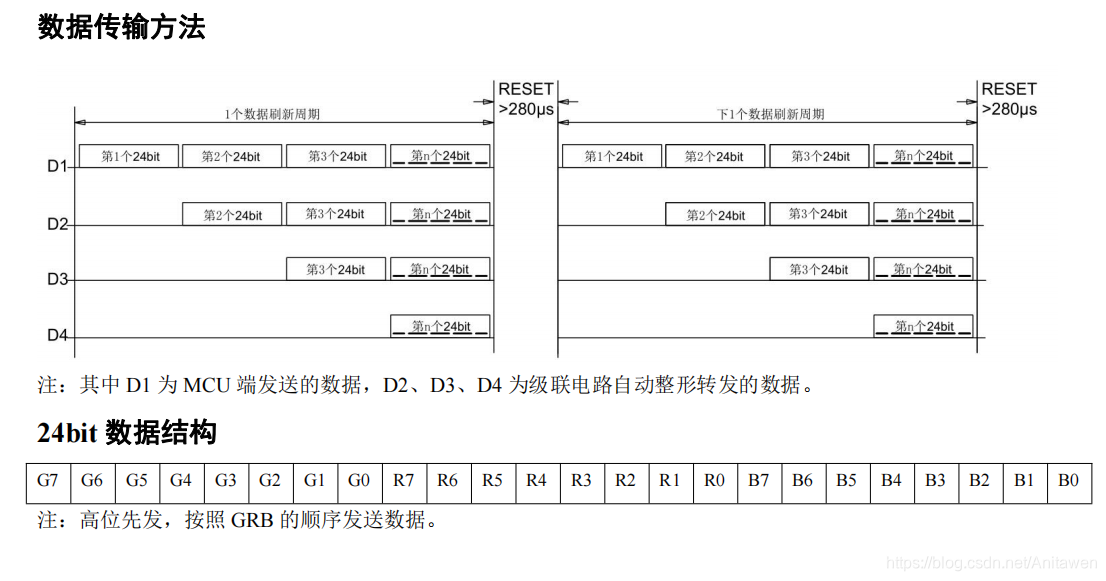

好了，基本连接我们搞清楚了，然后来看看具体数据怎么传输的。直接上图，如下：

数据自然是从我们连接的MCU的那个IO口出来的，如果我只连接了一个RGB灯，那么我需要从这个IO口输出一个24位的数据，即一个3字节的数据，这个24位的数据就是用来表示一个灯需要显示的颜色。因为光的三原色就是RGB(RED GREEN BLUE),有了三原色就可以组合成各种各样的颜色。每个颜色占8个位，需要注意的是，通常我们都是直接说RGB色，但是这里灯珠传输的颜色数值，顺序是GRB.当我需要让灯亮绿色，我就要发送0xff0000,当需要亮红色，就发送0x00ff00,蓝色0x0000ff.如果你想要其他颜色，就改变这里的值自己尝试。
好，上面我们说了亮一个灯，如果我需要亮两个，怎么搞？就是让我们的IO口输出两个24bit数据就可以了。当IO口输出了两个24bit数据后，第一个24bit数被第一个灯留下了，这个灯会自动的将剩下的24bit的数转发到后面去，当然，这里只剩下一个24bit了，就只有后面的第二个灯可以接收到了，如果你有第三个灯，没办法，没有数据了，就亮不了了。
同理，如果有4个灯，我就要发送4个24bit数据，这个应该可以理解了。有几个灯，就发送几个24bit数据。

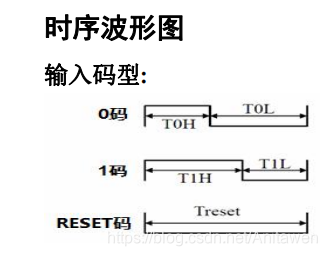

ok！接下来要做的就是，怎么让每个灯珠识别我发送的24bit数据，所谓的数据，无非就是“0”和“1”的组合嘛！正常我发送一个数据，mcu内部会通过一系列的逻辑电路来识别是发送的是0还是1。但是灯珠没有那么多的电路，它是怎么识别的呢？我们来看下图：

上图就是RGB灯识别0 1码的具体表现形式。分析一下什么意思，在一个周期内，当我们接收到的信号高电平占T0H时间，低电平占T0L时间，那么就表示我接收到一个0数据。当一个周期内接收到的高电平占T1H时间，低电平占T1L时间，就表示我接收到一个1数据。所以说，我们在分析RGB驱动的时候，不是说我IO口给我一高电平，我就认为是1，给我一个低电平我就认为是0.这个是在理解初期常常会有误解的地方。我们使用一个周期内的占空比来确定接收到的是1值还是0值。

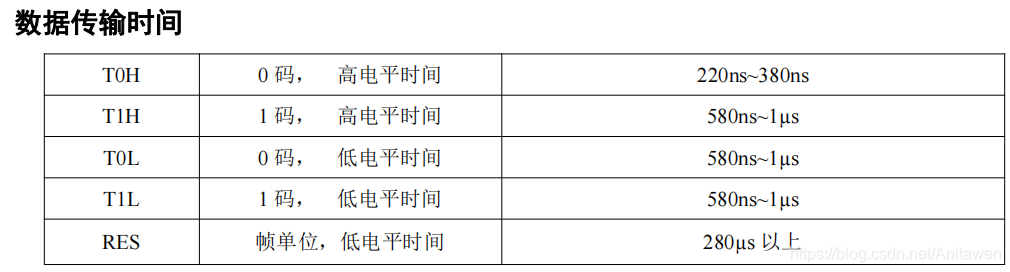

具体的周期和占空比，参数手册也有给到，参考如下：

好，这里就可以看到具体的时间了。比如，我要传输0值，高电平持续时间在220ns-380ns之间，低电平持续时间在580ns-1us之间，这个时间还是比较短的，在数据手册中有一句
800k的传输速率，我们计算一下1.25us，这个大约就是传输一个1值或者0值的周期。可见，需要MCU的主频足够高这个传输才比较靠谱。之前我用了一款合泰的单片机，最高主频12M,执行一条指令的周期就已经来不及灯的电平翻转了。这里使用32的主频72MHz，足够了。
好，到这里就可以解释前面为什么要用带PWM的IO口了，就是为了这里的周期和占空比考虑的，如果我用简单的IO翻转，要能精确控制这个时间，是很难的。PWM输出能够比较精确的输出我们想要的波形，从而方便驱动灯珠。
最后还有个RESET要说一下，这个RESET是非常重要的，当我们将24bit数据发送出去后，此时灯是不会亮的，它需要有一个大于280us的低电平过来，然后才会将刚刚发送过来的24bit数据应用到灯上，而这个低电平就是我们这里需要的RESET信号，这个问题我也遇到过，在下一篇分析代码部分我会贴出。
