移远4G模组EC600N进行TCP/IP连接和服务器测试

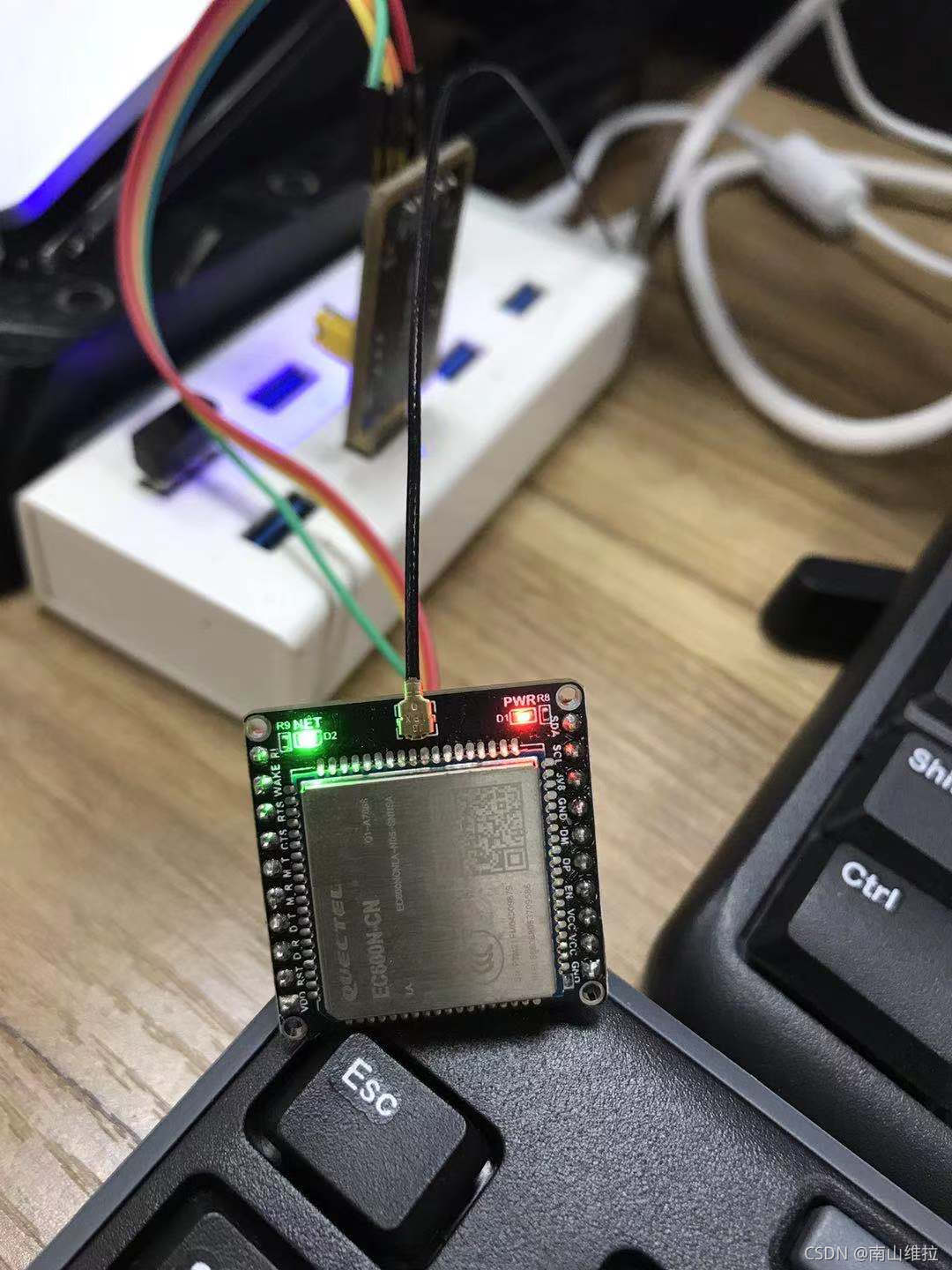

最近公司产品需要增加一个4G模块进行数据传输，想到之前做的移远的4G模块，于是买了一个核心板回来调试。

协议选择TCP/IP，因此使用的是TCP/IP部分的AT指令手册。工具方面，使用串口调试助手，关于测试服务器，一开始用的安信可的透传云，但是服务器连接一段时间不发送消息就会自动断开，所以还是使用了网络调试助手。因为网络调试助手使用的是本地网络，如果需要和4G通信，还需要使用花生壳做内网穿透。

接下来先把服务器部分做好。

如果没有花生壳软件，建议先去官网下载一个

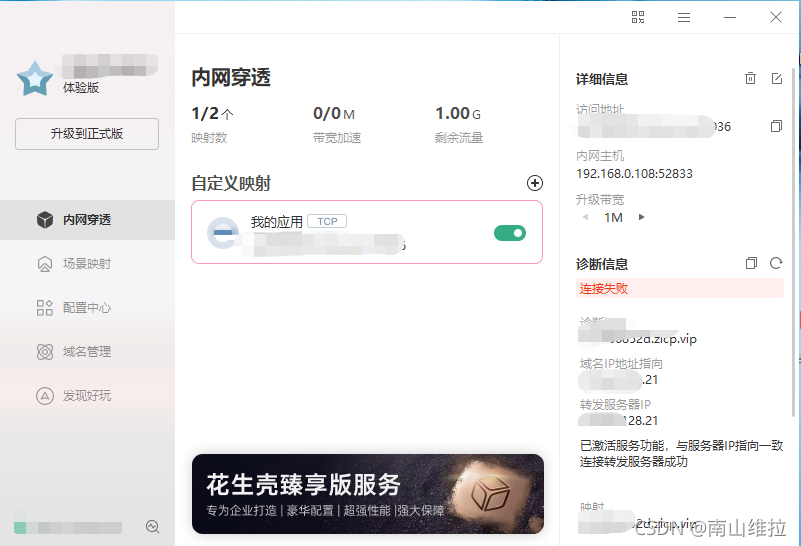

长这样色的。安装后打开界面如下

这个界面是我已经添加过映射的。所谓映射，就是把网络调试助手的IP和端口号，通过花生壳工具，关联到外网上，实际数据转发的时候，发送到网络调试助手的数据实际是发送到花生壳这边服务器，然后在网络调试助手上显示。因此这里就开始添加映射，接下来打开网络调试助手。

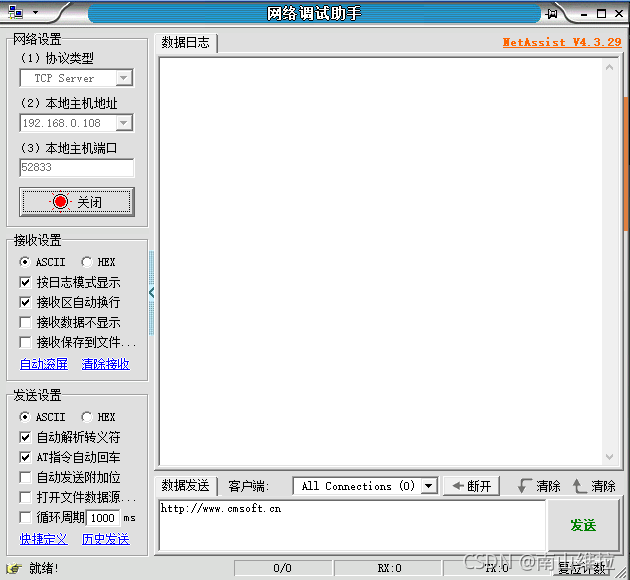

网络调试助手的协议类型选择TCP Server，然后添加本地主机地址和端口号，注意这里的端口号不能和任何一个端口号重复，不然这里不能连接，这里网络调试助手就配置好了。然后我们就要把这里设置的IP地址和端口号映射到花生壳中，回到花生壳。

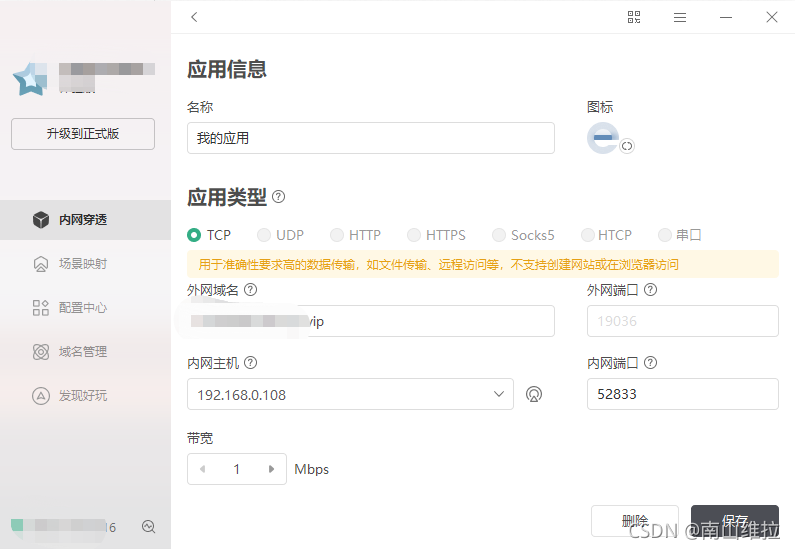

看到这里填的内网主机和内网端口了吧，这些就是在网络调试助手中填的信息，外网域名和外网端口是自动生成的，这个不用管！但是并不是说这个没用，这个外网域名和外网端口才是我们最终在配置4G模块连接服务器时的最终填写信息。保存后就已经把网络调试助手和花生壳的服务器映射好了。

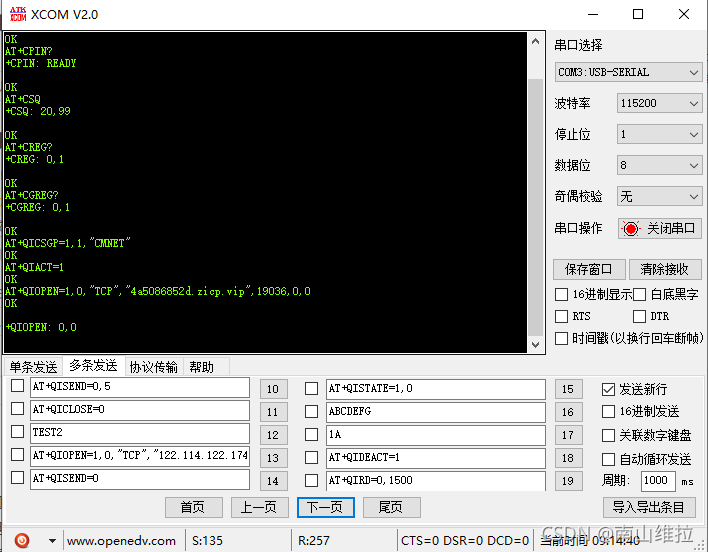

接下来就需要用串口调试工具来发送AT指令给4G模块，配置相关信息和连接服务器。

这里的AT指令不做过多解释，最后一条 AT+QIOPEN=1,0,“TCP”,“4a5086852.zicp.vip”,19036,0,0

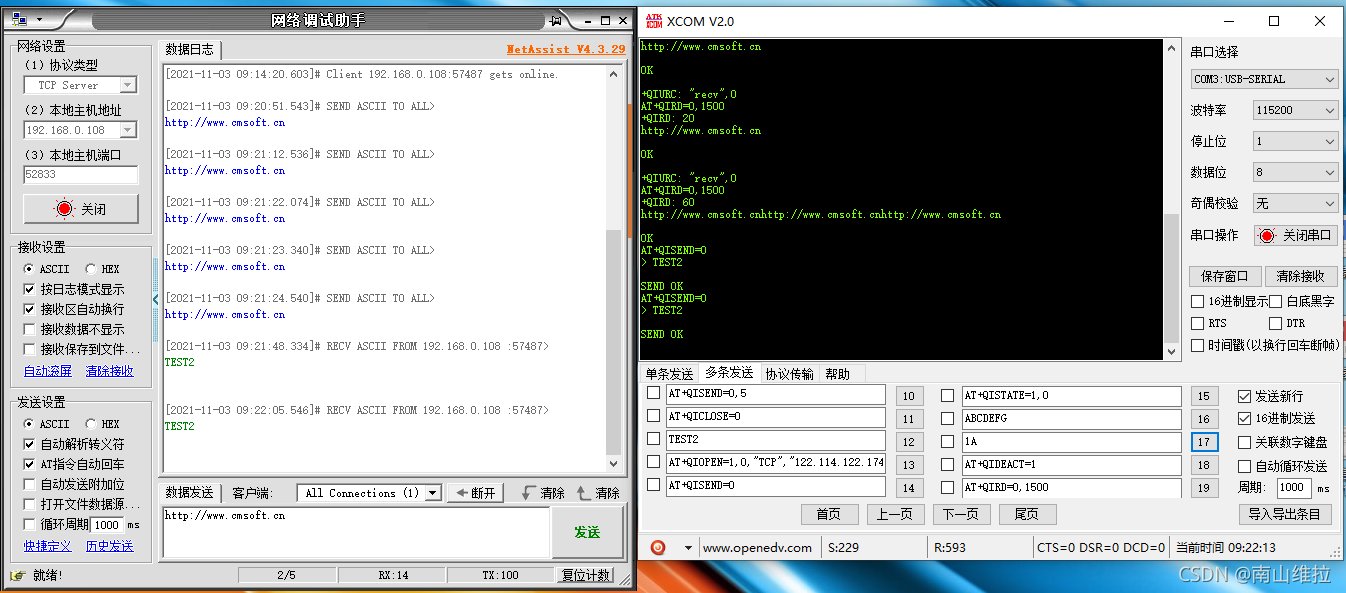

可以看到，4G模块在填写目的服务器的IP地址和端口号的时候，都是填写的花生壳中自动生成的域名和端口号，往这个服务器发送数据，网络调试助手同时也可以接收到。具体测试结果如下：

由上图可以看出，4G模块在和服务器双向通信过程都没问题。

4G模块在发送数据的时候，根据手册，在发送AT+QISEND=0 指令后，表示接下来会发送任意长度的数据，然后输入需要发送的数据，输入完成后需要按Ctrl+Z才能把数据发送出去，但是实际在使用过程中，按Ctrl+Z后模块会返回Error，随后进入死机状态。这里在输入完需要发送的数据后，要发送一个16进制的1A来将数据发送到服务器。
