电路学习——电容的作用

一、电容的作用

        1.降压

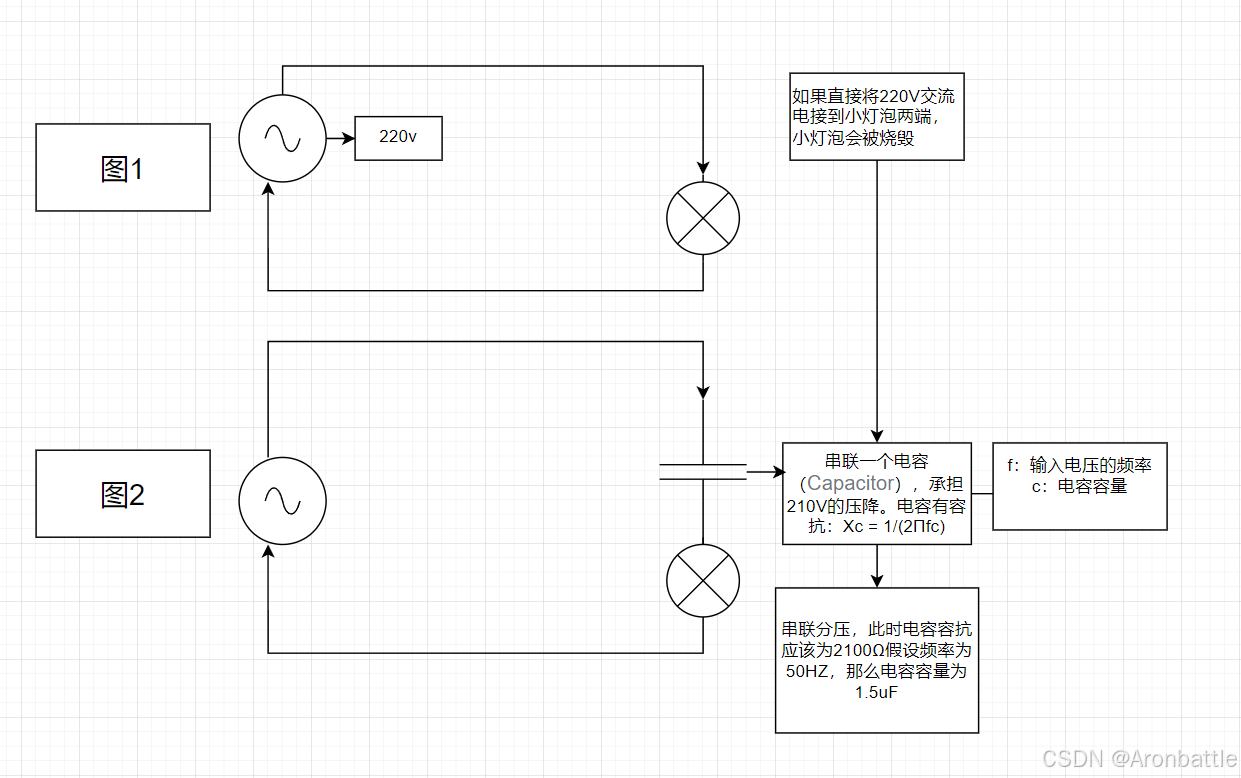

       如图所示。如果想在一个220V的交流电路中接上一个小灯泡，此时小灯泡必然会被烧毁。

        但是串联一个电容，根据串联分压，小灯泡为10V，10Ω，那么电容应该分得210V的电压，假设此电路的频率为50HZ，那么根据电容容抗公式Xc = 1 / （2Πfc），那么可以计算出此时电容容量为1.5uF。

        为什么不用一个2.1k的电阻代替电容，因为电阻消耗的是有功功率，会发热。而电容消耗的是无功功率，几乎不消耗能源也不发热

        使用电容降压时，需要在给电容并联一个大电阻，因为给电路断电后，电容电压很高，有触电危险，需要用一个电阻消耗电压

        2.滤波作用

        根据电容容抗公式Xc = 1 / （2Πfc），通过直流电时，Xc近乎无限大，所以不能通过直流信号；当电压的频率无限大时，此时电容容抗约为0，那么此时电压几乎全施加在电阻上。

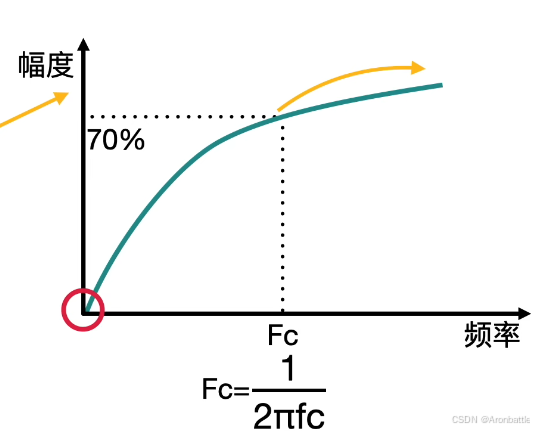

  上述曲线描述了，频率与幅度的关系；     Fc：截至频率，当频率达到截至频率时，输出信号的幅度可以达到输入信号的70%，并没有完全剔除低频信号，只是将其幅度削减的多一些，高频信号削减的少一点

3.电容延时作用

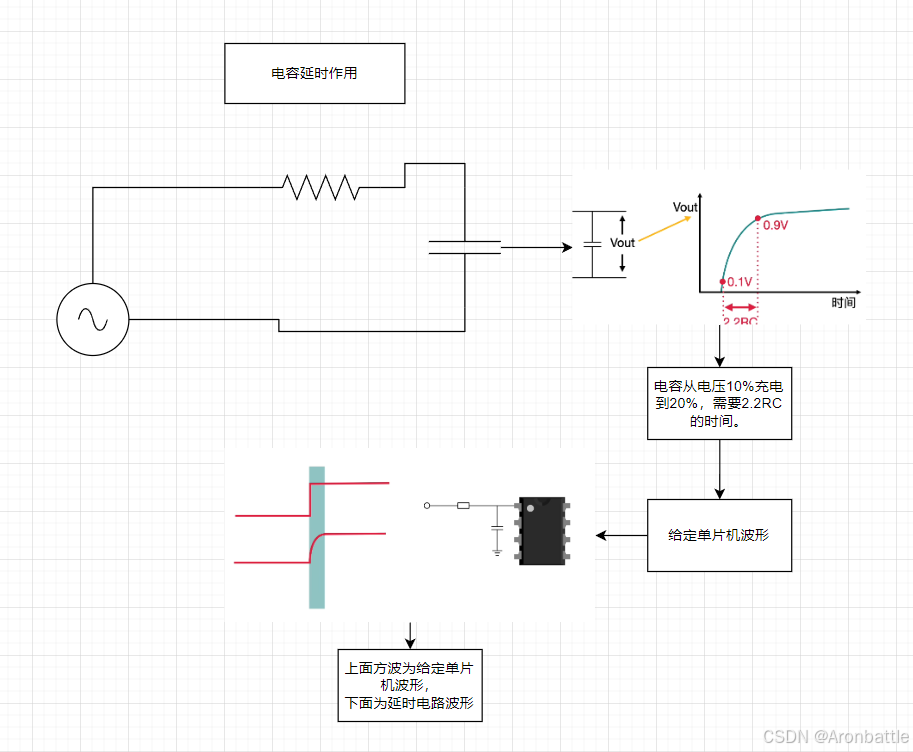

如果给单片机一个高电平，想让高电平有一个小小的延时，此时可以利用RC延时电路。电容延时原理：电容充电需要时间，从10%到90%需要的时间时2.2RC。故给单片机前安一个RC延时电路，可以让高电平有一个小延时

        4.耦合

        两个用电器之间放一个电容，此时电路中的直流信号会被电容过滤，而交流信号会在两个用电器之间流通

        5.旁路（过滤高频信号）

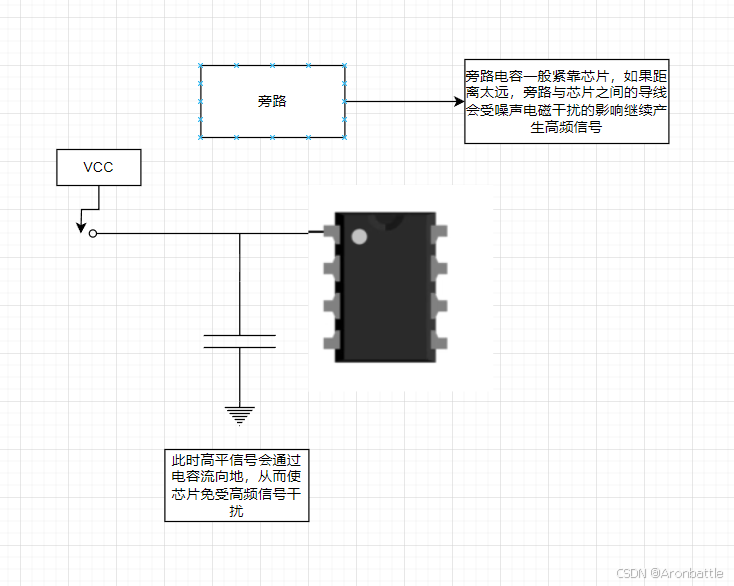

如果在芯片前放置一个电容，并让电容接地，因为电容容抗Xc = 1 / （2Πfc），频率越高，电容容抗越小，此时高频信号会通过电容流向地，避免芯片受高频信号干扰；旁路电容需要靠近芯片，如果离芯片较远，那么旁路与芯片之间的电路会受噪声电磁干扰的影响继续产生高频信号
