基本电路知识

一、高电平和低电平

1.在电子电路中常用的电压为0~5V；其状态分为有电与无电

高电平表示电压高的状态，记为1；

低电压表示电压低的状态，记为0；

2.高电平使能/低电平使能/失能

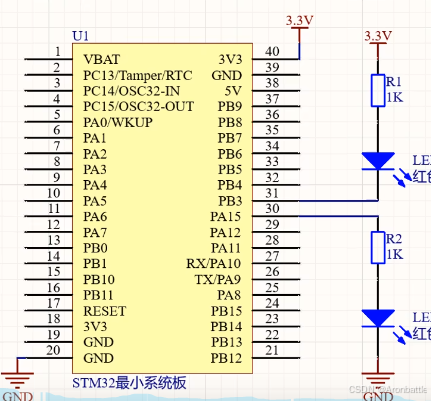

以上述电路图为例，上方LED1，假如STM32输出高电平3.3V电压，此时LED两端没有电压差无电流产生，此时高电平失能，低电平使能。

PB3输出高电平，LED1截至，LED1不能发光

PB3输出低电平，LED1导通，LED1发光

下方LED2，STM32如果输出高电平3.3V电压，此时LED2一端接地，一端接3.3V电压，此时LED能正常工作。此时高电平使能，低电平失能。

PA15输出高电平,LED2导通，LED2发光

PA15输出低电平,LED2截至,LED2不能发光

简而言之：使能就是能让用电器工作，失能不能让用电器工作。

二、网络标签

在电路图中，具有相同网络名字的导线是连接在一起的。网络标签必须放置在走线上

三、PWM：

如果要设计一个智能台灯，可以自动控制台灯的亮度由暗慢慢变亮

闭合开关，LED亮，断开开关,LED灭，快速闭合-断开-闭合-断开。

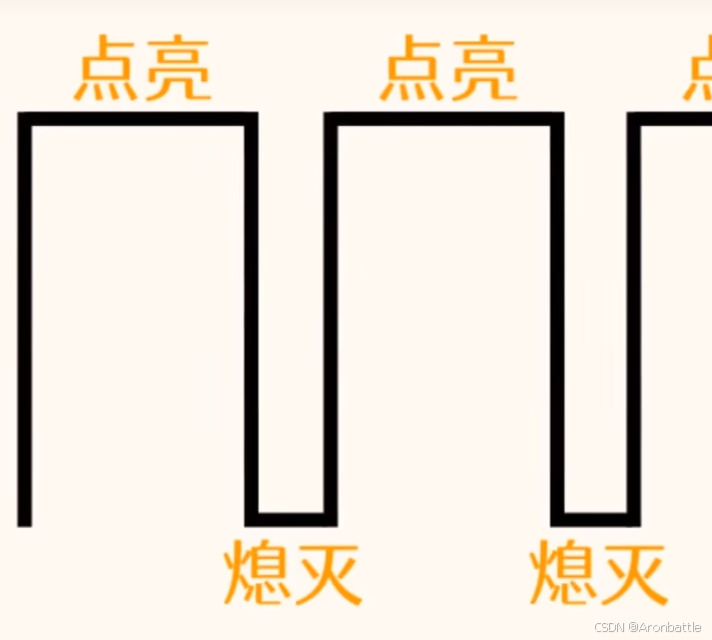

人眼能识别的最快闪烁频率为24HZ，如果能在1S内开关25下，或者更高频率，此时发现LED不再闪烁，能保持常量，只是亮度较低。如果把LED的电压随时间变化的波形绘制出

把高电平持续时间，叫做脉宽时间(Ton)，一个周期里脉宽时间占周期总共时间的占比，

叫占空比(D)。如果占空比为50%，电源电压为5V，此时LED的等效电压为：5V * 50% = 2.5V；

如果占空比为60%，此时LED的等效电压为：5V * 60% = 3V；

PWM就是脉冲宽度调制，简称脉宽调制。

LED灯的亮度就是由PWM的占空比来决定，占空比多少，LED的亮度就是原来的多少

周期:T，频率：1 / T，占空比：T1 / T；

四、交流电与直流电

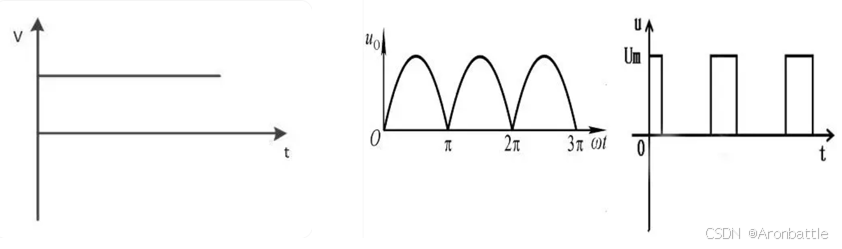

直流电：电流方向不改变的电流，直流电也可以有周期。

交流电：电流方向改变的电流，通常默认指正弦交流电

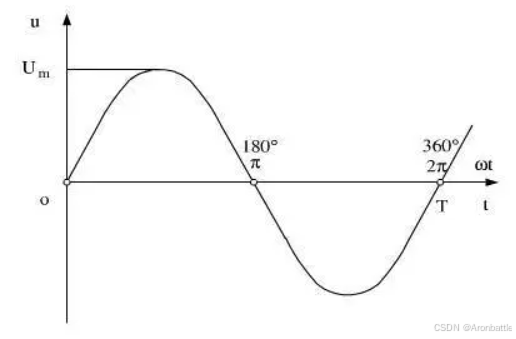

正弦波参数：

频率：1 / T；

有效值 Um / 1.414（根号二）

最大值：波峰和横轴的之间的电压差值 = Um；

最小值：波谷和横轴的之间的电压差值 = -Um；

峰峰值：波峰和波谷之间的电压差值 = 2Um；
