电容、电感、谐振电路、LC、RC滤波器

一、电容:

1.电容的计算公式

定义式:C = Q / U

决定式:C = εS/4πkd

电容器电势能计算公式:E = Q^2 * 0.5c

多电容器并联公式:C = C1 + C2 +......+Cn

多电容器串联公式:1 / C = 1 / C1 + 1 / C2 +......+1 / Cn

多容器串联公式:C = (C1 * C2 * C3) / (C1 * C2 + C1 * C3 + C2 * C1)

2.电容种类

        2.1按种类分

                无极性可变电容,无极性固定电容,有极性电容

        2.2按材料分

                CBB电容,涤纶电容,瓷片电容,云母电容,独石电容,点解电容,钽电容

        2.3常见电容及其特性

                2.3.1无极性可变电容:

                        通过改变调节极板面积从而改变容量。用于改变震荡及谐振频率电路。调频,调幅,发射/接收信号

                2.3.2无极性无感CBB电容

                        用途:耦合/震荡,模拟/数字电路,高频电源滤波/退耦

                2.3.3无极性CBB电容

                        用途:耦合/震荡,模拟/数字电路,高频电源滤波/退耦

                2.3.4无极性瓷片电容

                        用途:高频震荡,谐振,退耦,音响

                2.3.5有极性电解电容

                        优点:容量大,缺点高频特性不好。Xc = 1 / 2Πfc,容量越大,电容的容抗越大,通高频能力就越弱;用途:低频级间耦合,旁路,退耦,电源滤波,音响

                2.3.6钽电容

                        优点:稳定性好,容量大,高频信号好;用途:高精度电源滤波,信号级间耦合,高频电路,音响电路。钽电容失效:电压型失效,电流型失效,发热型失效。

3.电容内部结构

理想状态下的电容内部无电阻和电感,但实际上电容内部有一个等效串联电阻(ESR,Equivalent Series Resistance),和一个等效串联电感(Equivalent Series Inductance)。

ESR:

如果电容是一个理想电容,那么电容是不会做功的,但是由于ESR的存在,电容会做工,此时电容温度会上升,信号会失真

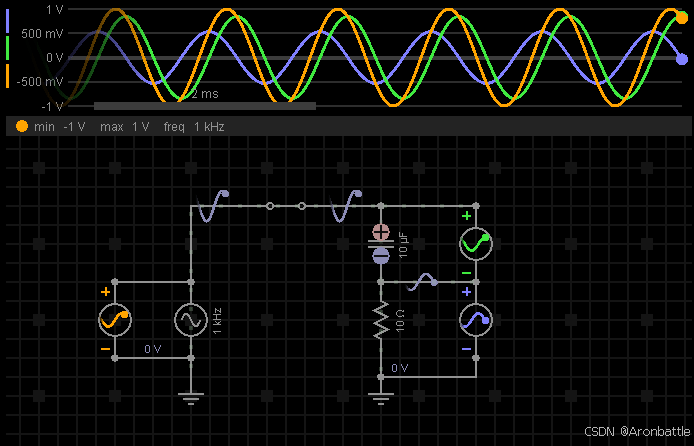

上图相位也发生了偏移是因为ESL

电容去耦功能

二、电感(电感量L,单位H(亨))

电感器(又称扼流器,电抗器)——是一种储能元器件

2.1.公式:

电感的决定式:L = ( N^2 * μ0 *μr * A)/ l;N为线圈匝数,μ0是真空磁导率,μr是相对磁导率,A是线圈横截面积,L是线圈长度

电感的感抗公式:XL = ωL = 2ΠfL

电感并联公式:1 / L = 1 / L1 +1 / L2 +......+1 / Ln

电感串联公式:L = L1 + L2 + L3 +.....+Ln

由感抗公式可以知道,频率越大,感抗越大;

 2.2.电感特性

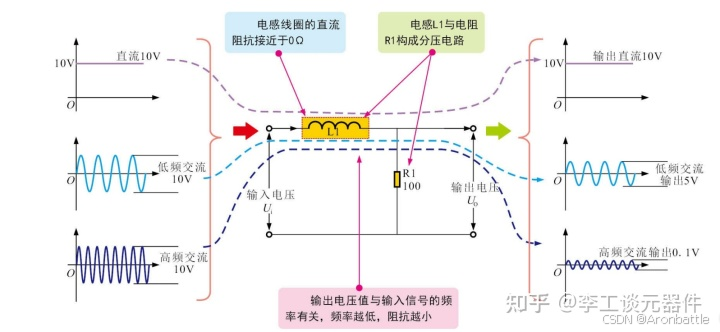

              1.电感对直流呈现很小的电阻(近似短路),对交流呈现的阻抗与信号频率成正比,交流信号频率越高,电感呈现的感抗就越大;电感的电感量越大,对交流信号的阻抗越大

              2.电感具有阻止电流改变的特性,通过电感的电流不会发生突变

2.3.电感的损耗

        2.3.1线圈损耗:DCR,ACR

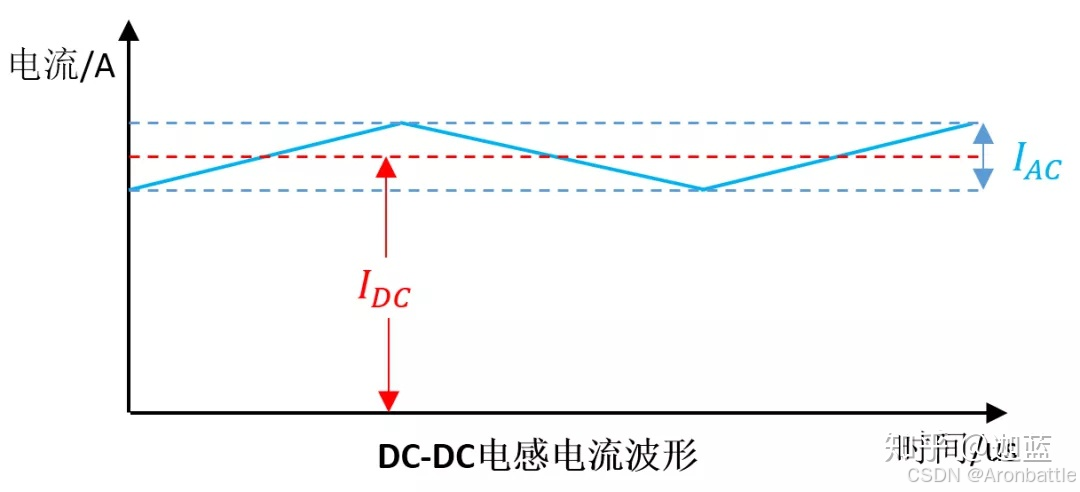

将实际交流信号理解为:直流信号+交流信号其中直流信号在电感DCR参数上引起的发热

ACR:交流电阻(电感中等效出来的电阻,不是电感的阻抗

由于集肤效应,导体内部电流分布不均匀,集中在导体表面,造成等效的导线截面积降低,进而使导线的等效电阻随频率提高。

集肤效应的总损耗:

IDC和IAC,∑IAC的就是

IDC就是直流电流大小,IAC就是交流电流大小,∑IAC就是对各个频率的交流电流求和

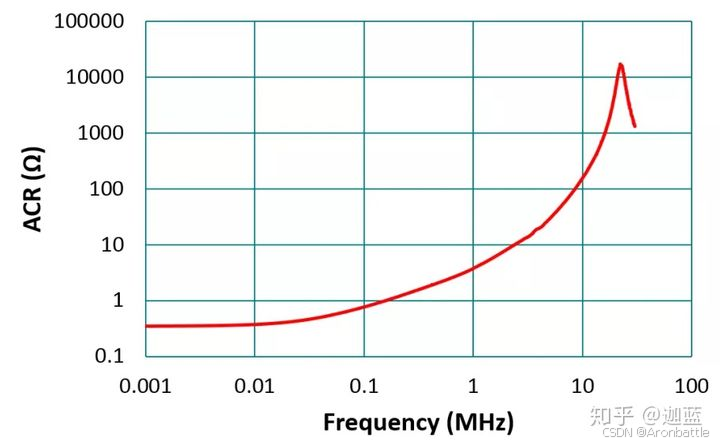

ACR的大小与交流信号的频率有关

2.3.2磁芯损耗:

        2.3.2.1.分类:

        磁滞损耗,涡流损耗,剩余损耗

        2.3.2.2磁滞损耗

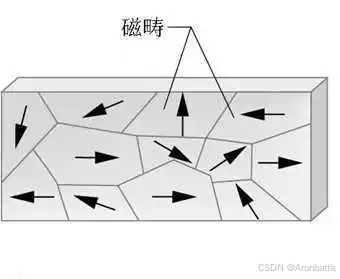

磁芯在外部磁场的作用下,材料中的一部分与外磁场方向相差不大的磁畴发生了“弹性”转动,

也就是说当外部磁场去除时,磁畴仍能恢复原来的方向;

而另一部分磁畴要克服磁畴的摩擦产生的刚性转动,当外磁场去除时,磁畴仍能保持磁化方向

磁化时,送到磁场的能力分为两部分

前者转化为势能,即去除外磁场化电流时,磁场能量能返回电路,而后者需要克服摩擦使磁芯发热消耗掉,这就是辞职损耗

2.3.2.3涡流损耗

根据楞次定律,通电线圈可以产生磁场B,如果是交流电流,那么磁场的方向会改变,变化的磁场在磁芯上产生电场e,且这个电场是环形电场

因为磁芯材料的电阻率一般不是无限大的,会有一定的电阻值,那么感生环形电场会使磁芯中形成环形电流。电流流过电阻,就会发热,产生损耗

2.3.2.4剩余损耗

磁芯在磁化过程中不是瞬间完成的,而是随时间而变化到最终状态,这就是剩余损耗产生的原因

三、LC谐振——串联和并联谐振

3.1LC谐振:

在一含有电感和电容的电路中,如果电容和电感串联在一起。

通电时:电感的电压时一瞬间建立起来的电流逐渐增加;电容的电流是一瞬间通过,电压逐渐增加

在某一时间内,电容的电压逐渐增加而电流逐渐减小;与此同时电感的电压逐渐减小而电流逐渐增加;

而在另一段时间内,电容的电压逐渐减小,电流逐渐增加;电感的电压逐渐增大,电流逐渐减小。

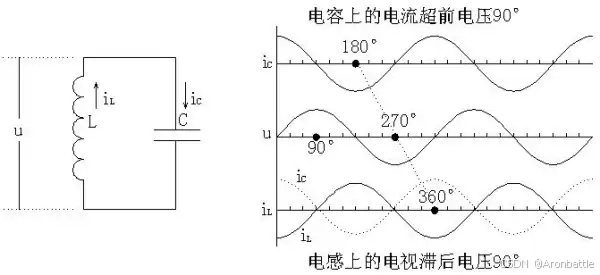

振荡:电压的的增加会到一个最大正值和最大负值,而电流的方向在这个过程中也会发生正负方向的变化,此时称电路发生电的振荡

谐振频率f 0= 1 / (2Π√ ̄LC)

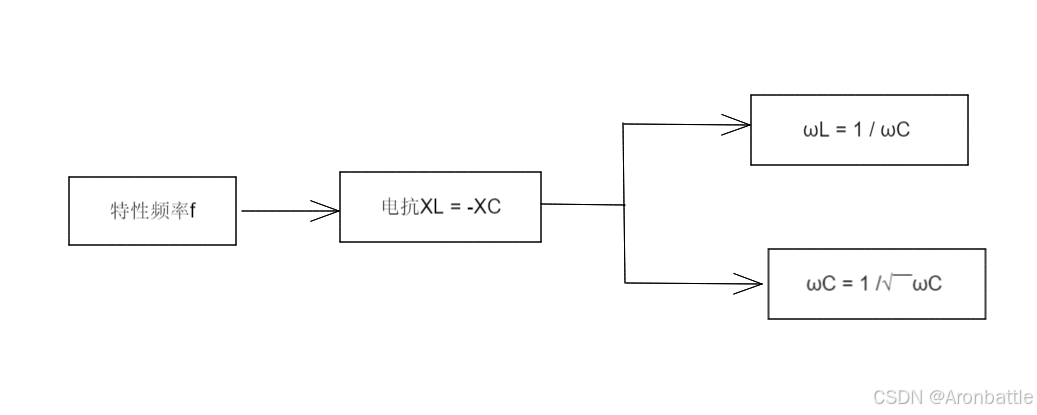

当提供的频率是谐振频率时,电路中的阻抗最小,这时候感抗和容抗抵消

XC =  1 / 2Πfc,XL = 2ΠfL

当实际频率f小于谐振频率f0时,XL << (- XC),因此电路时电容性的;

当实际频率f小于谐振频率f0时,XC << (- XL),因此电路时电感性的;

为什么要区分电感性和电容性,因为电路负载有感性和容性以及阻性

3.2.LC谐振电路分类

并联LC谐振用于电压放大

并联LC谐振用于电流放大

串联和并联LC谐振都用于感应加热

四、滤波器

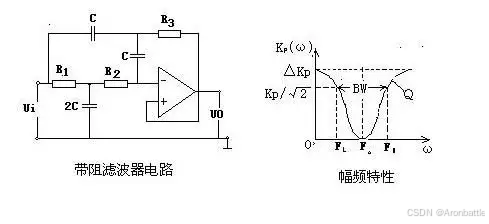

中心频率(要么就是保留的信号带通信号,或者要去除的信号带阻信号):滤波器通带的频率f0,一般取f0 = (f1 + f2) /  2,f1为带通或带阻滤波器左,右相对下降1dB或3dB边频点。窄带滤波器常以最小点为中心频率计算通带带宽。

以带阻滤波器为例
